当前位置： 阿仪网 > 其他产品/建筑安全检测服务 > 其他产品 > 其他产品/服务 > 深圳市蓝星宇电子科技有限公司 > 产品展示 > 半导体辅助工艺/光刻胶 > 光刻胶-导电胶 > 电子束光刻胶AR-P617
电子束光刻胶AR-P617
价格：￥电议
品牌名称：$brandModel.Title型号：AR-P617原产地：欧洲 更新时间：2026/10/19 9:27:06
用于纳米光刻的 AR - P617电子束电阻
共聚物抗蚀剂系列用于生产集成电路和掩模
支付方式：
- 支付宝 微信 银行转账
产品完善度： 访问次数：652
光刻机&3D打印机
- 德国Nnaoscrib
- 德国Heidelberg
- 德国Zeiss
- 德国Eulitha
- 瑞士Swisslitho AG
- 瑞典Mycronic
- 英国Durham
- 英国Nanobean
- NanoArch
- 德国ParcanNano 百及纳米针尖电子束光刻系统
- 德国SUSS
- 美国Sonoplot
- 美国Photonics
- 美国OAI
- China
- 俄罗斯Optosystem
- 美国Coherrent
- 中科院
- 纳米压印机
- Elinoix 电子束光刻机
- 尼康Nikon光刻机
- 奥地利EVG紫外纳米压印系统
- 激光微加工设备
- 瑞士 NnaoFrazor 光刻机
- 英国AML晶圆键合机
- 德国Raith 电子束光刻机
- 德 xiton 准分子激光器
镀膜沉积机
- 德国Iplas
- 德国Sentech
- 英国HHV
- 英国Oxford
- 英国Denton
- 芬兰Picosun
- 美国Nano-master
- 法国Iplas
- 美国TED Pella
- 荷兰 TSST
- 美国Denton Vacuum
- 美Arradiance
- 法国Plassys
- 英国Oxford Vacuum
- 日立Hitachi
- 美国Neocera
- 德国MBE-Komponenten 分子束外延系统
- 英国Quorum涡轮分子泵抽真空镀膜仪
- Syskey 镀膜系统
离子刻蚀与沉积
匀胶涂覆机
半导体辅助设备
半导体微纳检测仪器
- 德国Zeiss扫描电镜
- 德国KSI超声波扫描显微镜
- 德国Mecwins扫描式激光分析仪
- 美国Nanovea三维表面形貌仪
- 德国Sentech薄膜测量仪/光伏测量仪
- 德国Klocke Nanotech 3D纳米级三维测量仪
- 德国YXLON 高分辨率Ｘ射线检测设备
- 瑞士Nanosurf 原子力显微镜
- 日本Ribm原子力显微镜
- 日本AND粒子计数器
- 日本JEOL显微镜
- 德国Bruker光谱仪/显微镜/台阶仪
- 韩国Ecopia美国MMR霍尔效应测试仪
- 探针台
- 美国Sonix超声波扫描显微镜
- 美Royce拉力性能测试及芯片拾取放置
- 美国Filmetrics膜厚测量仪
- 美国RTI自动特性图示仪
- 美国TEX Keithley半导体参数分析仪
- 美国MMR霍尔效应测量仪
- 德国neaspec纳米级红外光谱仪
- 少子寿命测试仪
- 纳米压痕仪
- FEI扫描电镜Thermo光谱仪
- XRD X射线衍射仪
- X 射线多晶衍射仪
- 日本 IAS 化学检测分析系统
- 德国IPI 水汽分析系统
- 德国PVA TePla 超声波扫描显微镜
- 德国ThetaMetrisis膜厚测量仪
实验检测仪器
- PPMS 综合物性测量系统
- MPMS3最新一代磁学测量系统
- Anasazi 科研用小型无液氦核磁共振波谱仪
- DynaCool 全新一代完全无液氦综合物性测量系统
- Oxford pulsar 实验室智能核磁共振波谱仪
- 纽迈核磁共振分业析
- Neaspec 德国真空太赫兹近场光学显微镜
- OptoCool 超精准全开放强磁场低温光学研究平台
- 德Attocube低温强磁场原子力/磁力显微镜
- Super-ME-II多铁性磁电测量系统
- Bruker 手持拉曼光谱仪
- 德国耐驰Netzsch
- 德国Moeller 测角仪
- 美Associated 耐压测试仪
- 接触角测量仪
- 氟油检漏仪
- 光学式坐标测量仪
- 光功率计
- Thorlabs傅立叶红外光谱仪
- 纳米压痕仪
- 日本Tohuko 超高灵敏度材料氧化分析仪
- 超精细多功能无液氦低温光学恒温器
- 振动样品磁强计
- 法Alyxan 高分辨质子传递反应质谱
- nanosc 高精度铁磁共振仪
- 美Microsense 磁克尔效应测量系统
- 智能型氦液化器
- 美OAI 光功率计
- 英Glovebox 手套箱
- LakeShore 振动样品磁强计
- 德国Attocube 显微镜
- 粒子碰撞噪声检测仪
- Rion 液体光学颗粒度仪
- ADLEMA 检漏机
- 德YXLON CT检测
- 电子元器件水份分析仪
紫外清洗等离子清洗机
- 美Harrich 等离子清洗机
- 德Diener 等离子清洗机
- 德PVA Tepla 微波等离子清洗机
- 美Nano-master 晶圆清洗机
- 美国Jelight UV清洗机
- 日本SEN 紫外UV清洗机UV灯
- 蓝星宇UV清洗机
- SAMCO紫外臭氧清洗机
太阳能检测仪
UV灯
日立Hitachi
半导体辅助工艺/光刻胶
光刻胶/硅片
化学开封机 / 激光开封机
日本Elionix
德国Lecia 切片掩膜一体机
尼康Nikon光刻机
奥地利EVG光刻杨键合机压印机
日本理音Rion 微粒子计数器
德国Netzsch
德国YXLON 检测仪
企业档案
会员类型：标准版
已获得阿仪网信誉 等级评定
(0 -40)基础信誉积累，可浏览访问
(41-90)良好信誉积累，可接洽商谈
(91+ )优质信誉积累，可持续信赖
阿仪网标准版会员：8年
工商认证 【已认证】
最后认证时间：
注册号： 【已认证】
法人代表： 【已认证】
参观次数：848592
手机网站：http://wap.app17.com/c143096/
公司网站：http://www.lxyee.net
详细内容
德国Allresist 正电子束光刻胶 AR-P 610系列
用于纳米光刻的 AR - P617电子束电阻
共聚物抗蚀剂系列用于生产集成电路和掩模
描述
-电子束，深紫外光(248nm)
-最高分辨率，高对比度
-对玻璃、硅和金属有很强的附着力
-比PMMA敏感3-4倍
-敏感性可以通过软烤调整
-用于平面化和多层工艺
-温度稳定，可达240℃
-以甲基丙烯酸甲酯为基础的共聚物
甲基丙烯酸，安全溶剂1-甲氧基-2-丙醇

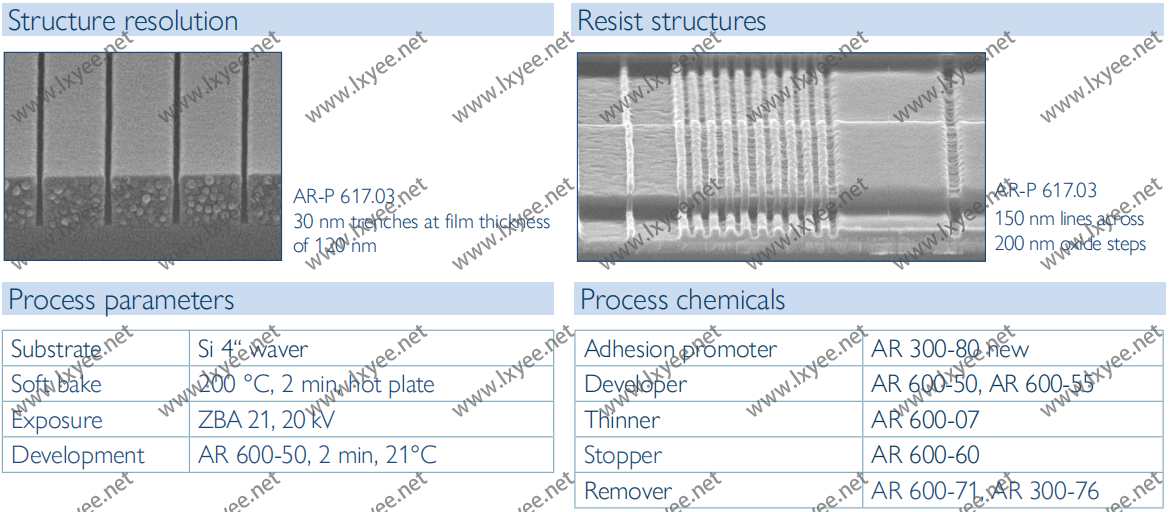

属性 I

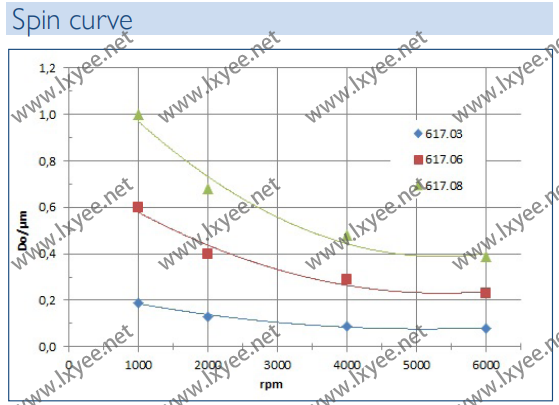

属性 II
.png)
.png)
工艺条件
该图显示了AR-P 610系列电阻的典型工艺步骤。所有规范都是指导原则必须适应自身具体情况的价值观。For 进一步 信息 processing, “Detailed 电子束电阻的最佳处理说明"。For 建议 废水 处理 和 general 安全 instructions, ”General 产品 信息 Allresist 电子束 resists”.
.png)
.png)
Processing instructions
抗蚀剂的敏感性随软烤温度的升高而增加，这是因为抗蚀剂的形成更加强烈下 的 甲基 丙烯酸 酐 的 分离 水 ( 图 剂量 与 softbake temperature).AR-P 617,因此，在200℃回火比在180℃回火大约敏感20%。剂量可以是对两层AR-P 617系统进行相应的调整，对于两层系统具有重要意义。在这种情况下,首先，底层在200℃下干燥，然后在180℃与上层膜一起回火。由于差异化的过程，较低的层次被开发人员更快地攻击，并明显削弱结构形成(起飞)。这些起飞结构也可以由双层系统PMMA/共聚物。首先在190℃下对ar - p617进行涂层回火处理，然后对其进行PMMA抗AR-P 679.03纺丝涂膜，150℃烘干。曝光后，两层都是一步显影，如AR 600-56处理瓶塞AR 600-60并冲洗。
剥离结构为ar - p617两层侧切结构， 采用PMMA/共聚物
.png)
经过AR 600-50的开发 开发后的PMMA/共聚物双层体系
底部:AR-P 617.06, 400纳米厚，200℃回火 底部:AR-P 617.06, 400纳米厚，在190℃回火
顶部:AR-P 617.06, 500纳米厚，180℃回火 顶部:AR-P 679.06, 180纳米厚，150℃回火
.png)
.png)
由甲基丙烯酸甲酯和甲基丙烯酸组成的共聚物与纯PMMA产品相比，在热载荷作用下能形成6环。在这种情况下，两个甲基丙烯酸基团必须相邻排列在聚合物链上(见大的结构式左)，这在统计学上发生足够高混合比例为2:1时的频率(见右上方分子式)。在这个温度下反应是可能的，因为在反应过程中产生的水是非常好的离开组织。
The 6-ring 形成 分裂 比 脂肪 链 更 容易 在 与 电子 辐照 remainder 导致 copolymer. 的 灵敏度 越 高一旦调整，灵敏度将保持不变。逆开环反应是不可能的。
.png)
由于其优异的涂层性能，使其成为可能存在 的 水平 出 拓扑 wafer 发展 之前在这个例子中，200纳米高氧化层结构采用AR-P 617.08涂层的薄膜厚度为780纳米。曝光后(20kv)和开发(AR 600- 50,2分钟)，晶圆片结构被完全平面的抗蚀剂线覆盖。
热门标签：光刻胶-导电胶,正电子束光刻胶,光刻胶
