东莞皓天建筑材料紫外老化耐候性解决方案

建筑材料长期暴露于户外环境中，需持续承受太阳光中紫外线、温度变化、湿度交替、风雨侵蚀等多重自然因素作用，其中紫外线的强氧化作用是引发材料老化失效的核心诱因。无论是塑料门窗、涂料涂层、防水材料，还是木材制品、混凝土构件、金属装饰材料，在紫外老化影响下均易出现褪色、粉化、开裂、变形、强度下降、密封失效等问题，不仅严重影响建筑外观美观度，更会缩短材料使用寿命，增加维修更换成本，甚至威胁建筑结构安全。传统紫外老化测试存在环境模拟单一、紫外强度控制精度低、测试周期长、数据追溯性差等痛点，难以满足 GB/T 16422.2、ISO 4892-2、ASTM G154 等国际国内标准的严苛要求。东莞皓天检测仪器有限公司（以下简称“东莞皓天”）深耕环境可靠性测试领域多年，依托自主研发的建筑材料专用紫外老化试验设备，构建“精准紫外模拟+多因素协同老化+全流程自动化管控”的一体化测试解决方案，可精准复现不同地域户外紫外老化环境，为建筑材料研发定型、量产抽检、质量验收提供科学可靠的测试支撑。

一、试验目的

本方案基于东莞皓天建筑材料专用紫外老化试验设备的核心能力，针对建筑材料户外紫外老化耐受需求，构建全流程标准化测试体系，核心试验目的包括：

1. 评估材料紫外老化耐候性能：精准模拟户外不同纬度、不同气候区的紫外强度、辐照时间、温度循环、湿度交替等关键因素，测试建筑材料在长期紫外暴露过程中的外观变化、力学性能、化学性能衰减规律，明确材料的紫外老化耐受极限，为产品使用寿命评估（如外墙涂料15年耐候质保验证、塑料门窗20年使用年限预期）提供核心数据依据。

2. 实现老化测试的精准化与高效化：采用紫外辐照控制与加速老化技术，替代传统自然老化测试（周期长达1-3年），将测试周期缩短至数天或数周，同时保证模拟环境与实际户外场景的高相关性；通过自动化控制系统消除人工干预误差，提升测试效率与结果重复性，助力企业快速推进产品研发迭代。

3. 捕捉材料紫外老化失效风险点：借助高精度数据采集与检测系统，实时监测材料在老化过程中的性能变化，精准识别薄弱环节与失效模式，如涂料涂层褪色粉化、塑料门窗开裂变形、防水材料密封失效、木材制品腐朽变形、混凝土构件风化剥落等，明确失效与老化参数（紫外辐照强度、温度、湿度、测试时间）的关联关系。

4. 支撑产品研发优化与量产质量管控：对不同配方设计、材料选型（如不同类型树脂、颜料、抗老化添加剂、基材）、工艺参数的建筑材料进行紫外老化耐候性对比测试，量化各方案的耐候性能差异，为研发阶段的材料升级、配方优化、工艺改进提供精准数据支撑；同时为量产环节提供标准化抽检方案，提前剔除紫外老化适应性不合格产品，降低建筑使用过程中的故障发生率与售后维护成本。

5. 保障合规测试与数据可追溯性：严格按照建筑材料行业国际国内标准开展测试，自动生成带时间戳、设备编号、操作人员、测试参数的完整测试报告，数据实时存储且不可篡改，为产品通过第三方认证、行业准入审核、工程验收提供具有法律效力的测试依据。

二、实验/设备条件

2.1 核心测试设备（东莞皓天建筑材料专用紫外老化试验箱）

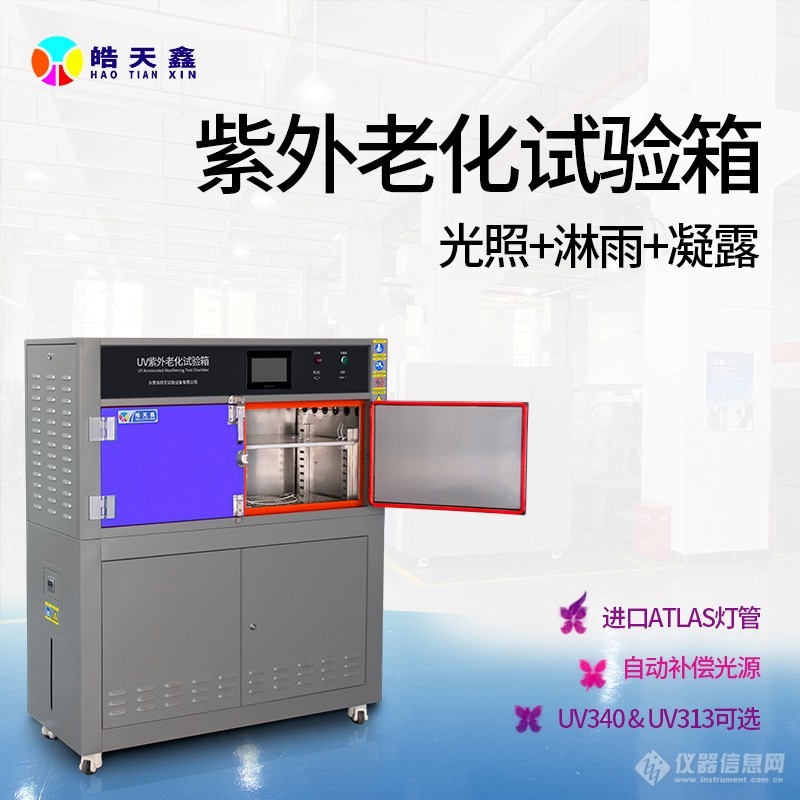

本方案核心设备为东莞皓天自主研发的建筑材料专用紫外老化试验箱（型号：HT-UV-BM 系列），具备精准紫外辐照控制、温湿度循环协同、全流程自动化运行等核心优势，适配各类建筑材料的紫外老化耐候性测试需求，核心参数与功能如下：

• 紫外辐照控制性能：采用进口高功率紫外灯管（支持 UVA-340、UVB-313、UVC 等多种波长，可按需搭配），精准模拟太阳光中不同波段紫外光；紫外辐照强度调节范围 0.3~2.0W/m²（340nm 波长下），控制精度 ±0.02W/m²；配备紫外辐照强度闭环控制系统，采用高精度紫外传感器在线实时监测辐照强度，自动补偿灯管衰减（灯管使用寿命 ≥1500h），确保整个测试周期内辐照强度稳定；支持辐照强度梯度设置，可模拟不同地域（如热带、温带、高原）的紫外环境差异。

• 温湿度与循环控制性能：温度控制范围 30℃~80℃（紫外辐照阶段）、10℃~50℃（冷凝阶段），温度波动度 ±0.5℃，温度均匀度 ±2℃；湿度控制范围 30%RH~98%RH，支持喷淋、冷凝两种加湿模式，湿度波动度 ±2%RH，湿度均匀度 ±3%RH；采用 PID+模糊复合控制算法，搭配高效加热/制冷系统与超声波加湿/喷淋系统，实现“紫外辐照-冷凝/喷淋-静置”多阶段循环测试，精准复现户外昼夜温湿度交替与雨水侵蚀场景；循环周期可自由设定（1~999h/周期），每个阶段参数独立可调。

• 可编程自动化功能：搭载东莞皓天 HT-AutoTest V7.0 自动化控制系统，支持 15 英寸彩色触摸屏 + 工业电脑双控模式，可预设 300 组以上自动化测试程序，每组程序可设置 200 段参数（含紫外辐照强度、温度、湿度、循环周期、测试时间）；内置建筑材料行业标准测试程序库（涵盖 GB/T 16422.2-2014、ISO 4892-2:2016、ASTM G154-2021 等主流标准），可直接调用；具备断点续跑与故障自诊断功能，测试中断后恢复可从断点处继续，同时自动记录故障信息（如灯管损坏、温度失控、湿度异常）。

• 工作室与结构设计：工作室容积覆盖 100L~1000L（可按需定制超大容积），内胆采用进口 316L 不锈钢材质，抗紫外腐蚀、耐高温高湿，易清洁；配备可调节样品架（层数 3~5 层，层高可调），支持板材、卷材、涂料试板、型材等不同形态建筑材料的放置，样品架可旋转（转速 0~5r/min 可调），确保样品受辐照均匀；采用双层真空钢化玻璃观察窗（带电加热除雾装置），搭配内置高亮度 LED 照明，便于实时观察样品状态；外壳采用冷轧钢板静电喷涂工艺，内置高密度聚氨酯保温层，能耗比传统设备降低 25% 以上。

• 辅助功能与安全保护：配备灯管累计运行时间记录功能，提醒用户及时更换灯管；支持与色差仪、光泽度仪等设备联动，实现老化过程中样品外观性能的阶段性自动化监测；内置超温保护、紫外辐照强度超标保护、漏电保护、加湿系统缺水保护、风机故障保护、喷淋系统过载保护等多重安全机制，参数异常时自动停机并触发声光报警；具备防凝露设计与冷凝水自动排放系统，避免湿气对样品与设备的损害；设备运行噪音 ≤70dB，符合实验室环境噪音标准。

2.2 配套自动化检测设备

为实现建筑材料紫外老化耐候性测试的全流程自动化与精准化，搭配以下配套设备，形成一体化检测体系：

• 外观与光学性能测试设备：色差仪（精度 ΔE*ab ≤0.05），用于自动化检测样品老化前后的颜色变化；光泽度仪（测量范围 0~200GU，精度 ±0.2GU），用于测试涂料、塑料等材料的光泽度衰减；高清工业相机（2000 万像素，支持 AI 图像识别），用于自动检测样品表面粉化、开裂、剥落等缺陷，量化缺陷面积与程度；显微镜（放大倍数 10~200 倍），用于观察样品微观结构变化。

• 力学与物理性能测试设备：电子试验机（测量范围 0~50kN，精度 ±0.5%），用于测试塑料、木材、金属等材料的拉伸强度、断裂伸长率、弯曲强度等力学性能；邵氏硬度计（A/D 型，精度 ±1HA），用于测试塑料、橡胶类建筑材料的硬度变化；附着力测试仪（拉开式/划格式），用于测试涂料涂层、防水材料与基材的附着力；吸水率测试仪，用于测试混凝土、木材等多孔材料的吸水性能变化。

• 校准与辅助设备：高精度紫外辐照校准仪（经国家计量认证，测量范围 0~2.0W/m²，精度 ±0.01W/m²），用于定期校准试验箱紫外辐照强度；标准色板、标准光泽块，用于校准色差仪、光泽度仪；样品预处理烘箱（控温范围 0~200℃，精度 ±1℃），用于样品干燥预处理；标准试板模具（符合 GB/T 9271 标准），用于制备涂料、防水材料等标准化测试样品；实验室恒温恒湿系统，用于维持样品初始与老化后检测环境稳定。

2.3 实验室环境要求

为保障紫外老化耐候性试验结果的准确性与稳定性，实验室需满足以下基础条件：环境温度控制在 23℃±5℃，相对湿度 40%RH~70%RH；实验室地面平整坚固（地面承重 ≥500kg/m²），配备防滑、防震动设施，避免设备运行共振影响测试精度；供电电压 220V±10%（根据设备功率配置），频率 50Hz±1Hz，配备独立接地装置（接地电阻 ≤4Ω）、稳压器及漏电保护器，确保设备稳定运行；实验室需配备完善的通风系统，及时排出设备运行过程中产生的热量与臭氧（紫外辐照产生）；远离强磁场、强电场、震源、热源及易燃易爆物品，避免干扰传感器精度与样品性能；配备消防器材、应急通道，设置紫外泄漏报警装置，保障实验室安全运行；设置专门的冷凝水排放管道与设备维护通道，便于设备日常维护与故障处理；实验室需保持清洁无尘，避免灰尘附着在样品表面影响测试结果。

三、试验样品

3.1 样品范围

本方案适用于各类建筑材料及相关制品的紫外老化耐候性测试，典型样品包括：

• 涂料与涂层材料：外墙涂料、内墙涂料、防腐涂料、防水涂料、防火涂料、木器涂料、金属表面涂层等；

• 塑料与橡胶制品：塑料门窗型材、塑料管道、塑料装饰板、橡胶密封件、防水卷材、PVC 地板、阳光板等；

• 木材与竹制品：实木地板、木质装饰板、竹材制品、木材防腐处理件等；

• 金属与混凝土材料：铝合金装饰材料、不锈钢制品、彩色涂层钢板、混凝土构件、石材（大理石、花岗岩）等；

• 其他建筑材料：密封胶、玻璃胶、保温材料（岩棉、挤塑板）、防水材料（SBS/APP 卷材）等。

3.2 样品制备要求

1. 样品数量：每组测试样品数量不少于 5 件，其中 1 件用于空白对照（不进行紫外老化试验），4 件用于老化测试（2 件用于外观与力学性能测试，2 件备用，确保结果重复性）；若需进行不同老化参数（如不同紫外辐照强度、温湿度循环）的对比测试，需按组别单独制备样品，每组样品规格、生产批次、材料工艺保持一致；量产抽检样品按批量比例抽取，抽样比例不低于 2%（批量 ＞500 件时，抽样数量不少于 10 件）；对于核心功能材料（如外墙涂料、防水卷材），抽样比例提升至 4%。

2. 样品状态：样品需为符合行业标准的合格产品，外观无划痕、裂纹、气泡、杂质、色差等缺陷，初始性能参数符合产品技术规格书；完整制品样品需提前进行初始外观检测、力学性能测试与功能检查（如防水材料的防水性能、密封胶的密封性能），确保功能正常；原材料样品需按标准要求制备成标准试样（如涂料试板采用 150mm×70mm×1.5mm 钢板基材，符合 GB/T 9271 标准；塑料试样采用哑铃型，符合 GB/T 1040 标准）；需模拟实际使用状态的样品，需按实际施工工艺进行预处理（如涂料试板按标准涂刷工艺制备，木材制品按实际防腐处理工艺处理）。

3. 样品预处理：将所有样品（含空白对照）放置于标准环境（23℃±2℃，50%RH±5%RH）中静置 24 小时，消除运输及加工内应力；用无尘布蘸取专用清洁剂（避免腐蚀样品，如涂料试板用无水乙醇、金属样品用中性清洁剂）清洁样品表面油污、灰尘、杂质，对于精密样品，可采用超声波清洗（清洗时间 3~5 分钟，清洗液为中性）；对易吸水的材料（如木材、混凝土），需提前进行干燥处理（温度 50℃±2℃，时间 4~6 小时），冷却至室温后再进行预处理；标准试样需标记关键测试部位（如涂料试板的测试区域、塑料试样的标距段、金属样品的涂层区域），便于后续性能检测与失效分析；批量样品需按编号有序摆放，确保测试过程中可精准识别与定位。

3.3 样品标识与管理

采用耐紫外、耐高温高湿的标识方式（激光刻字、专用耐候标签）对样品进行编号，记录样品名称、规格型号、生产批次、材料组成（基材类型、添加剂配方、施工工艺）、初始性能参数、测试程序编号、制备日期、测试人员等信息；建立自动化样品管理台账，实现样品接收、预处理、测试、存储、销毁全流程可追溯。测试时，样品通过专用夹具牢固固定于试验箱样品架，确保样品受紫外辐照均匀，避免与设备内壁、其他样品接触；对于液体或膏状样品（如密封胶），需采用专用模具固定成型后再进行测试；空白对照样品放置于实验室标准环境，远离试验区域，避免紫外污染与环境干扰；测试后的样品需单独存放，标记测试状态，便于后续失效分析。

四、试验步骤及条件

4.1 试验前准备

1. 样品初始性能检测：通过配套自动化测试设备，对预处理后的样品进行全面初始性能测试，具体项目：① 外观性能：颜色（色差数值）、光泽度、表面平整度、无缺陷状态；② 力学性能：拉伸强度、断裂伸长率、弯曲强度、硬度、附着力、弹性回复率；③ 功能性能：防水材料的防水性、密封胶的密封性、涂料的耐擦洗性；测试数据自动上传至系统，生成《初始性能测试报告》，作为后续对比基准。

2. 设备自动化调试与校准：启动东莞皓天建筑材料专用紫外老化试验箱，通过自动化控制系统进行设备自检，检查紫外灯管、辐照传感器、加热/制冷系统、加湿/喷淋系统是否正常；根据测试需求调用或编辑测试程序，示例测试程序（符合 GB/T 16422.2 标准循环 A 测试）：“紫外辐照阶段：温度 60℃，辐照强度 0.8W/m²（340nm），时间 8h；冷凝阶段：温度 50℃，湿度 95%RH，时间 4h；循环次数 20 次”；使用标准紫外辐照校准仪对试验箱辐照强度进行校准，确保参数精度符合要求；调试自动化数据采集系统，确保老化参数与样品状态数据同步采集。

3. 样品自动化布置：将试验样品通过专用夹具固定于试验箱样品架，调整样品角度（通常与紫外灯管呈 45°，模拟户外阳光照射角度），确保样品受辐照均匀；对于需喷淋测试的样品，调整喷淋头位置，确保喷淋覆盖样品表面；通过控制系统预设样品测试编号、测试程序关联、数据存储路径；检查样品固定情况，进行空载试运行（10min），确认设备运行正常；关闭试验箱门，准备启动测试。

4.2 试验过程控制

1. 启动自动化测试程序，试验箱按照预设参数自动运行，实现“紫外辐照-冷凝/喷淋-静置”多阶段循环测试，整个过程无需人工干预；控制系统实时监控设备运行状态（紫外辐照强度、温度、湿度、循环周期、测试时间、设备运行状态），若出现参数异常，自动触发报警并记录异常信息，可根据预设规则选择停机或继续运行。

2. 测试过程中，通过观察窗实时观察样品状态（可搭配高清摄像头进行远程监控与录像），重点关注样品是否出现表面褪色、粉化、开裂、剥落、变形、变色等异常现象；定期（每 2 个循环周期）对样品进行阶段性外观检查，记录异常情况及发生时间；如需阶段性力学性能测试，可暂停测试取出部分样品，测试完成后剩余样品继续进行老化测试（确保测试的连续性）。

3. 试验过程中若发生设备故障或突发情况，按下应急停止按钮，设备自动切断紫外灯管、加热/制冷系统，启动通风系统排出臭氧；故障排除后，通过断点续跑功能恢复测试，确保测试数据的完整性；测试过程中产生的冷凝水通过专用管道自动排放，避免积水影响设备运行与测试结果。

4. 按照预设的测试程序完成全部循环测试后，试验箱自动停止运行，进入回温程序，将样品缓慢回温至标准环境温度（23℃±2℃）；回温完成后，设备自动停机，生成测试过程报告。

4.3 试验后处理

1. 样品取出：待试验箱内温度恢复正常、臭氧浓度降至安全范围后，打开箱门取出样品，记录样品取出时间、外观初始状态；检查样品表面是否有新的缺陷（如粉化、开裂、变色）。

2. 样品静置：将测试后的样品与空白对照样品一同放置于标准环境（23℃±2℃，50%RH±5%RH）中静置 16 小时，消除测试过程中产生的内应力与紫外残留影响。

3. 样品全面检测：通过自动化检测设备对测试后的样品进行全面检测，检测项目与初始性能测试项目一致；使用 AI 图像识别系统对比测试前后样品外观缺陷变化，量化缺陷面积与程度；通过电子试验机对比力学性能参数变化，计算性能衰减率；通过色差仪、光泽度仪检测样品颜色与光泽度变化；空白对照样品同步进行相同项目检测，用于排除环境因素对测试结果的影响。

五、数据采集与分析

5.1 数据采集内容与方式

• 采集内容：涵盖设备运行参数与样品性能参数两大类。设备运行参数包括：紫外辐照强度、温度、湿度、循环周期、测试时间、设备运行状态（故障报警信息）、紫外灯管运行时间；样品性能参数包括：外观性能（色差数值、光泽度、缺陷类型/位置/面积/程度）、力学性能（拉伸强度、断裂伸长率、弯曲强度、硬度、附着力）、功能性能（防水性、密封性、耐擦洗性）；同时记录样品测试过程中的阶段性性能数据（如每 5 个循环周期的外观与力学性能数据）。

• 采集方式：采用全自动化采集模式，通过试验箱控制系统与多通道数据采集系统联动，实现数据同步采集；紫外辐照强度、温湿度等环境参数采样频率 ≥1 次/分钟，样品外观状态通过摄像头每 1 个循环周期拍摄一次；力学性能与功能性能参数采样频率按测试阶段设置（初始、阶段性、结束各 1 次）；数据实时存储至工业电脑与云端服务器，支持本地查询与远程追溯；采集过程中若出现数据异常，系统自动标记异常点并触发预警，记录异常发生时间、对应的老化参数与样品状态。

5.2 数据处理方法

1. 数据筛选与清洗：采用专业数据处理软件剔除无效数据（如采集过程中的干扰数据、设备故障时的异常数据），保留有效数据；对缺失数据进行合理插值处理，确保数据的完整性；将数据按测试阶段（初始、阶段性、结束）与样品编号分类整理，生成标准化数据表格。

2. 数据可视化分析：通过软件自动生成紫外辐照强度-性能衰减曲线、温度-时间-外观变化曲线、不同样品性能衰减对比曲线等，直观展示老化过程中样品性能的变化趋势；对比不同测试组（不同材料配方、不同老化参数）的曲线差异，量化性能衰减速率与老化参数的关联度；对关键性能参数进行统计分析，计算平均值、标准差、变异系数，评估测试结果的重复性与稳定性。

3. 数据合规性处理：按照建筑材料行业标准要求，对采集的数据进行格式标准化处理，确保数据符合第三方认证与工程验收要求；自动添加数据水印与时间戳，确保数据不可篡改；生成带标识的原始数据报告，包含测试设备信息、操作人员信息、测试程序编号、采集时间、全部原始数据与处理后数据。

5.3 数据分析指标

• 紫外老化耐候性核心指标：样品色差变化值（ΔE*ab ≤3，根据材料类型调整）、光泽度衰减率（≤20%）、拉伸强度衰减率（≤15%）、断裂伸长率衰减率（≤20%）、附着力等级（≥2 级）、外观缺陷等级（无明显粉化、开裂）；功能性能指标（防水材料无渗漏、密封胶无开裂）；

• 测试可靠性指标：同一组样品测试结果的重复性误差（变异系数 ≤3%）、不同组样品测试结果的一致性、紫外辐照强度与温湿度控制精度与标准要求的偏差；

• 失效关联指标：样品失效发生的时间点、对应的老化参数（紫外辐照强度、循环周期、测试时间）、失效模式与老化因素的因果关系；

• 合规性指标：测试数据是否符合 GB/T 16422.2、ISO 4892-2 等标准要求，数据追溯性是否完整。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
