广皓天轨道交通零部件振动冲击测试解决方案

轨道交通装备（高铁、地铁、城轨、市域铁路等）在长期运行过程中，需持续承受复杂的振动与冲击载荷，如轨道不平顺引发的振动、列车启停与制动产生的冲击、交会时的气流冲击等。这些载荷极易导致轨道交通零部件出现结构松动、疲劳断裂、性能衰减、密封失效等问题，严重威胁列车运行安全。无论是转向架、车轴、制动系统等关键核心部件，还是连接器、传感器、内饰件等辅助部件，均需通过严格的振动冲击测试验证其可靠性。传统振动冲击测试存在载荷模拟不精准、测试场景单一、数据追溯性差等痛点，难以满足 EN 61373、IEC 61373、GB/T 21563 等国际国内标准的严苛要求。东莞皓天检测仪器有限公司（以下简称“东莞皓天”）深耕环境可靠性测试领域多年，依托自主研发的轨道交通振动冲击试验设备，构建“精准载荷模拟+多场景复合测试+全流程自动化管控”的一体化测试解决方案，可精准复现轨道交通零部件的实际振动冲击环境，为零部件研发定型、量产抽检、型式认证提供科学可靠的测试支撑。

一、试验目的

本方案基于东莞皓天轨道交通振动冲击试验设备的核心能力，针对轨道交通零部件的振动冲击环境适应需求，构建全流程标准化测试体系，核心试验目的包括：

1. 评估零部件振动冲击可靠性：精准模拟轨道交通运行过程中的振动频率、加速度、冲击脉冲、持续时间等关键参数，测试零部件在长期振动冲击暴露过程中的结构稳定性、电气性能、密封性能、连接可靠性等变化，明确零部件的振动冲击耐受极限，为产品使用寿命评估（如转向架关键部件20年使用寿命验证、内饰件10年运行可靠性验证）提供核心数据依据。

2. 实现测试的场景化与高效化：采用的多自由度振动冲击协同控制技术，替代传统单一维度测试（难以复现实际复杂载荷），可模拟轨道不平顺振动、列车启停冲击、交会气流冲击、制动冲击等复合场景；通过自动化控制系统大幅缩短测试周期，将传统自然运行测试（周期长达数月）缩短至数天或数周，同时保证模拟环境与实际运行场景的高相关性，提升测试效率与结果重复性。

3. 捕捉振动冲击下的失效风险点：借助高精度数据采集与检测系统，实时监测零部件在测试过程中的性能变化，精准识别薄弱环节与失效模式，如结构件疲劳断裂、连接件松动脱落、电气元件接触不良、传感器信号漂移、密封件失效渗漏、内饰件开裂变形等，明确失效与测试参数（振动频率、加速度、冲击脉冲、测试时间）的关联关系。

4. 支撑产品研发优化与量产质量管控：对不同结构设计、材料选型（如合金材质、复合材料、密封件类型）、工艺参数的轨道交通零部件进行振动冲击可靠性对比测试，量化各方案的环境适应性能差异，为研发阶段的工艺升级、材料选型、结构优化（如加强筋设计、防松设计）提供精准数据支撑；同时为量产环节提供标准化抽检方案，提前剔除振动冲击适应性不合格产品，降低列车运行故障发生率与售后维护成本。

5. 保障合规测试与数据可追溯性：严格按照轨道交通行业国际国内标准开展测试，自动生成带时间戳、设备编号、操作人员、测试参数的完整测试报告，数据实时存储且不可篡改，为产品通过第三方认证、行业准入审核、主机厂验收提供具有法律效力的测试依据。

二、实验/设备条件

2.1 核心测试设备（东莞皓天轨道交通振动冲击试验系统）

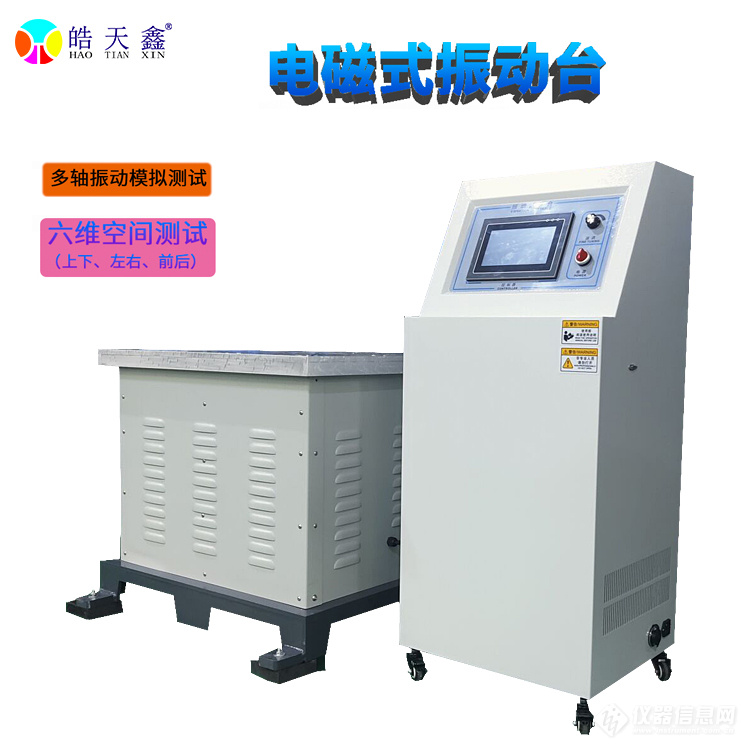

本方案核心设备为东莞皓天自主研发的轨道交通振动冲击试验系统（型号：HT-VI-RT 系列），具备多自由度振动模拟、精准冲击脉冲控制、全流程自动化运行等核心优势，适配各类轨道交通零部件的振动冲击可靠性测试需求，核心参数与功能如下：

• 振动测试性能：支持单自由度（垂直/水平）、三自由度、六自由度振动测试，满足不同零部件的测试需求；频率范围 5Hz~2000Hz（可扩展至 5Hz~5000Hz），加速度范围 0~1000m/s²（峰值），位移范围 ±50mm（峰值）；振动波形支持正弦波、方波、三角波、随机波、冲击响应谱（SRS）等多种类型，可精准模拟轨道交通实际运行中的复杂振动信号；采用伺服电机驱动与动圈式激励技术，搭配高精度位移传感器与加速度传感器，振动控制精度 ±1%（频率）、±2%（加速度）；支持扫频振动（线性/对数扫频）、定频振动、随机振动等多种测试模式，可实现不同振动参数的平滑切换。

• 冲击测试性能：冲击加速度范围 0~2000m/s²（峰值），冲击脉冲宽度 0.1ms~100ms 可调节，支持半正弦波、方波、锯齿波等标准冲击脉冲波形；采用气动/液压驱动方式，冲击能量可精准调节，冲击重复频率 0~10 次/分钟（可定制高频冲击）；具备冲击脉冲整形技术，可根据测试需求自定义冲击波形，精准复现列车启停、制动、碰撞等场景的冲击载荷；冲击后振动衰减控制精度 ±3%，确保冲击测试的稳定性与重复性。

• 多场景模拟与程序控制功能：搭载东莞皓天 HT-AutoTest V8.0 自动化控制系统，支持 15 英寸彩色触摸屏 + 工业电脑双控模式，可预设 500 组以上自动化测试程序，每组程序可设置 300 段参数（含振动频率、加速度、位移、冲击脉冲、测试时间、循环次数）；内置轨道交通行业标准测试程序库（涵盖 EN 61373:2010、IEC 61373:2010、GB/T 21563-2018 等主流标准），可直接调用；具备振动与冲击复合测试功能，可实现“振动-冲击-振动”连续测试，模拟列车运行中的复杂载荷环境；具备断点续跑与故障自诊断功能，测试中断后恢复可从断点处继续，同时自动记录故障信息（如振动失控、冲击能量不足、传感器故障）。

• 工作台与结构设计：工作台尺寸覆盖 500mm×500mm~2000mm×2000mm（可按需定制超大尺寸工作台），工作台承载能力 50kg~5000kg（可定制加重型工作台），适配不同重量、尺寸的轨道交通零部件（如转向架部件、大型连接器、内饰件）；工作台采用高强度合金材质，经热处理工艺增强刚性，避免测试过程中产生共振变形；配备专用夹具与固定装置，支持零部件的精准定位与牢固固定，夹具材质采用耐腐蚀合金，避免对样品造成污染与损伤；设备底座采用隔振设计，内置高性能隔振器，可有效隔离测试过程中产生的振动对实验室环境的影响；外壳采用冷轧钢板静电喷涂工艺，内置安全防护网与透明观察窗，便于实时观察样品状态，同时保障操作人员安全。

• 辅助功能与安全保护：设置样品供电接口（可提供 AC 220V/380V、DC 12V/24V/48V 等多种电压输出），便于试验过程中零部件通电运行测试；配备振动冲击无纸记录仪，实时存储测试数据；支持与电气性能测试设备、应变测试设备联动，实现振动冲击过程中样品性能的实时监测；内置超程保护、过载保护、漏电保护、冲击能量超标保护、传感器故障保护等多重安全机制，参数异常时自动停机并触发声光报警；设备运行噪音 ≤75dB（振动测试）、≤85dB（冲击测试），符合实验室环境噪音标准；具备测试结束后自动复位功能，避免样品因残余振动受损。

2.2 配套自动化检测设备

为实现轨道交通零部件振动冲击测试的全流程自动化与精准化，搭配以下配套设备，形成一体化检测体系：

• 结构性能测试设备：电子试验机（测量范围 0~500kN，精度 ±0.5%）、疲劳试验机、应变仪（通道数 ≥32 通道，精度 ±0.1με），用于测试零部件的拉伸强度、断裂强度、疲劳寿命、应变分布等结构性能；超声波探伤仪、X 射线探伤仪，用于检测零部件内部裂纹、缺陷等隐患；激光测振仪（测量范围 0~500mm/s，精度 ±0.1mm/s），用于精准测量零部件的振动位移与速度。

• 电气与密封性能测试设备：万用表（精度 ±0.01%）、示波器（带宽 500MHz，采样率 5GSa/s）、绝缘电阻测试仪、耐压测试仪，用于测试电气零部件的电压、电流、功耗、绝缘性能、耐压能力；信号发生器、频谱分析仪，用于测试传感器、通讯部件的信号强度、传输速率等性能；密封测试仪（气压式/水压式，测试压力范围 0~10MPa），用于检测密封件、液压部件的密封性能，避免振动冲击下出现渗漏。

• 校准与辅助设备：高精度加速度校准仪（经国家计量认证，测量范围 0~1000m/s²，精度 ±1%）、振动标准台，用于定期校准试验系统的振动参数；冲击校准仪（测量范围 0~2000m/s²，精度 ±1%），用于校准冲击测试参数；标准电源（精度 ±0.02%），用于为样品提供稳定供电；样品预处理烘箱（控温范围 0~200℃，精度 ±1℃），用于样品干燥预处理；防静电工作台与接地装置，避免静电对精密电气零部件的损害；专用吊装设备（承重 0~5000kg），用于大型零部件的搬运与安装。

2.3 实验室环境要求

为保障振动冲击可靠性试验结果的准确性与稳定性，实验室需满足以下基础条件：环境温度控制在 23℃±5℃，相对湿度 40%RH~70%RH；实验室地面平整坚固（地面承重 ≥1000kg/m²），配备防滑、防震动设施（如钢筋混凝土加固地面、隔振垫），避免设备运行共振影响测试精度；供电电压 380V±10%（根据设备功率配置），频率 50Hz±1Hz，配备独立接地装置（接地电阻 ≤4Ω）、稳压器及漏电保护器，确保设备稳定运行；实验室需配备完善的通风系统，及时排出设备运行过程中产生的热量；远离强磁场、强电场、震源、热源及易燃易爆物品，避免干扰传感器精度与零部件性能；配备消防器材、应急通道，设置安全警示标识，保障实验室安全运行；设置专门的设备维护通道与样品存放区域，便于设备日常维护与样品管理；实验室需保持清洁无尘，避免灰尘进入设备内部影响部件运行。

三、试验样品

3.1 样品范围

本方案适用于各类轨道交通装备零部件的振动冲击可靠性测试，典型样品包括：

• 核心机械部件：转向架、车轴、轮对、制动系统（制动盘、制动缸、制动软管）、悬挂系统（弹簧、减震器）、齿轮箱、联轴器、轴承、紧固件（螺栓、螺母）；

• 电气电子部件：牵引变流器、逆变器、传感器（速度传感器、加速度传感器）、连接器、接插件、电缆线束、配电箱、车载控制器、照明设备、信号设备；

• 辅助与内饰部件：车门系统、车窗玻璃、座椅、扶手、内饰板、空调系统部件、通风管道、液压管路、气动管路、密封件（密封圈、密封垫）。

3.2 样品制备要求

1. 样品数量：每组测试样品数量不少于 5 件，其中 1 件用于空白对照（不进行振动冲击试验），4 件用于测试（2 件用于结构与电气性能测试，2 件备用，确保结果重复性）；若需进行不同测试模式（如单自由度振动、三自由度振动、不同冲击脉冲）的对比测试，需按组别单独制备样品，每组样品规格、生产批次、材料工艺保持一致；量产抽检样品按批量比例抽取，抽样比例不低于 1%（批量 ＞1000 件时，抽样数量不少于 10 件）；对于核心安全部件（如转向架、制动系统部件），抽样比例提升至 3%。

2. 样品状态：样品需为符合行业标准的合格产品，外观无划痕、裂纹、变形、破损等缺陷，初始性能参数符合产品技术规格书；完整部件样品需提前进行初始结构性能、电气性能、密封性能测试，确保功能正常；零部件样品需按标准要求保留完整结构，无加工缺陷或人为损坏；需模拟实际运行状态的样品，需配备完整的供电系统、液压/气动系统与测试接口，确保试验过程中可实时监测性能；对于密封型部件，需确保初始密封性能良好，无漏气、漏水现象。

3. 样品预处理：将所有样品（含空白对照）放置于标准环境（23℃±2℃，50%RH±5%RH）中静置 24 小时，消除运输及加工内应力；用无尘布蘸取专用清洁剂（如无水乙醇，避免腐蚀样品）清洁样品表面油污、灰尘、杂质，对于精密电气部件，可采用超声波清洗（清洗时间 3~5 分钟，清洗液为中性），清洗后用蒸馏水冲洗干净并自然晾干；对需测试应变的样品，提前粘贴应变片（确保粘贴牢固、绝缘良好）；标准试样需标记关键测试部位（如紧固件连接点、结构应力集中部位、电气接口、密封面），便于后续性能检测与失效分析；批量样品需按编号有序摆放，确保测试过程中可精准识别与定位；对于含液压/气动管路的部件，需提前加注符合要求的介质（液压油、压缩空气），确保管路畅通。

3.3 样品标识与管理

采用耐高温、耐振动、耐冲击的标识方式（激光刻字、专用金属标签）对样品进行编号，记录样品名称、规格型号、生产批次、材料组成（核心材质、关键部件型号）、初始性能参数、测试程序编号、制备日期、测试人员等信息；建立自动化样品管理台账，实现样品接收、预处理、测试、存储、销毁全流程可追溯。测试时，样品通过专用夹具牢固固定于试验系统工作台，确保样品在振动冲击过程中不发生位移或松动；样品与工作台、夹具之间需采用缓冲垫（如橡胶缓冲垫）隔离，避免刚性接触导致样品局部受损；需通电/通液/通气运行的样品，通过专用接口连接相应系统，确保连接牢固、密封良好；空白对照样品放置于实验室标准环境，远离试验区域，避免环境干扰；测试后的样品需单独存放，标记测试状态，便于后续失效分析。

四、试验步骤及条件

4.1 试验前准备

1. 样品初始性能检测：通过配套自动化测试设备，对预处理后的样品进行全面初始性能测试，具体项目：① 机械部件：结构性能（拉伸强度、断裂强度、疲劳寿命、应变分布）、尺寸精度、表面粗糙度、连接牢固性；② 电气部件：电气性能（电压、电流、功耗、绝缘电阻、耐压能力）、信号性能（信号强度、传输速率、响应时间）；③ 辅助与内饰部件：密封性能（漏气率、漏水率）、结构强度、外观完整性；测试数据自动上传至系统，生成《初始性能测试报告》，作为后续对比基准。

2. 设备自动化调试与校准：启动东莞皓天轨道振动冲击试验系统，通过自动化控制系统进行设备自检，检查振动激励系统、冲击驱动系统、传感器系统、供电系统是否正常；根据测试需求调用或编辑测试程序，示例振动测试程序（符合 GB/T 21563 标准随机振动测试）：“频率范围 10Hz~200Hz，加速度功率谱密度 0.01g²/Hz~0.1g²/Hz，测试时间 24h”；示例冲击测试程序：“半正弦波冲击，加速度 500m/s²，脉冲宽度 10ms，冲击次数 10 次（间隔 1min）”；使用标准校准设备对试验系统的振动频率、加速度、冲击脉冲等参数进行校准，确保参数精度符合要求；调试样品供电/供液/供气系统与性能测试设备的联动，确保试验过程中可实时采集样品性能数据。

3. 样品自动化布置：将试验样品按标准要求固定于试验系统工作台，安装专用夹具并紧固，通过应变仪、加速度传感器等设备连接样品关键测试部位；连接样品供电/供液/供气线路与性能测试线路，确保线路连接牢固、绝缘良好、密封可靠；在样品附近放置辅助传感器（用于监测样品周边振动冲击参数）；通过控制系统预设样品测试编号、测试程序关联、数据存储路径；检查样品固定情况与线路连接情况，进行空载试运行（10min），确认设备与样品运行正常；关闭设备安全防护门，准备启动测试。

4.2 试验过程控制

1. 启动自动化测试程序，试验系统按照预设参数自动运行，实现振动与冲击的协同控制（或单独运行），整个过程无需人工干预；控制系统实时监控设备运行状态（振动频率、加速度、位移、冲击脉冲、测试时间、设备运行状态）与样品性能数据（结构应变、电气参数、密封性能），若出现参数异常或样品性能超标，自动触发报警并记录异常信息，可根据预设规则选择停机或继续运行；对于复合测试模式，设备自动切换振动与冲击阶段，精准控制各阶段参数与时间。

2. 测试过程中，通过观察窗实时观察样品运行状态（可搭配高清摄像头进行远程监控与录像），重点关注样品是否出现结构变形、部件松动、密封渗漏、信号中断、表面裂纹等异常现象；定期（每 6 小时）对样品进行阶段性性能检测，记录异常情况及发生时间；如需阶段性结构性能测试，可暂停测试取出部分样品，测试完成后剩余样品继续进行试验（确保测试的连续性）。

3. 试验过程中若发生设备故障或突发情况，按下应急停止按钮，设备自动切断振动、冲击驱动系统，启动安全防护装置；故障排除后，通过断点续跑功能恢复测试，确保测试数据的完整性；定期检查样品固定情况与线路连接情况，避免测试过程中样品松动或线路脱落；对于含液/气部件，实时监测介质压力与泄漏情况，避免出现安全隐患。

4. 按照预设的测试时间完成全部测试程序后，试验系统自动停止运行，启动自动复位功能，将工作台与样品恢复至初始状态；生成测试过程报告，记录设备运行参数与样品阶段性性能数据。

4.3 试验后处理

1. 样品取出：待设备复位、运行状态稳定后，打开安全防护门，断开样品供电/供液/供气线路与测试线路，拆除夹具取出样品，记录样品取出时间、外观初始状态；检查样品表面是否有新的缺陷（如裂纹、变形、渗漏）。

2. 样品静置：将测试后的样品与空白对照样品一同放置于标准环境（23℃±2℃，50%RH±5%RH）中静置 24 小时，消除测试过程中产生的内应力与残余振动影响。

3. 样品全面检测：通过自动化检测设备对测试后的样品进行全面检测，检测项目与初始性能测试项目一致；使用专业软件对比测试前后样品结构性能、电气性能、密封性能的变化，量化性能衰减率与应变分布差异；重点检测样品是否出现不可逆损伤（如结构疲劳断裂、电气元件损坏、密封失效）；采用超声波探伤仪、X 射线探伤仪检测样品内部缺陷；空白对照样品同步进行相同项目检测，用于排除环境因素对测试结果的影响。

五、数据采集与分析

5.1 数据采集内容与方式

• 采集内容：涵盖设备运行参数与样品性能参数两大类。设备运行参数包括：振动频率、加速度、位移、冲击脉冲波形、冲击加速度、测试时间、设备运行状态（故障报警信息）、振动冲击系统运行数据；样品性能参数包括：结构性能（应变、位移、振动速度、拉伸强度、断裂强度、疲劳寿命、内部缺陷）、电气性能（电压、电流、功耗、绝缘电阻、耐压值、信号强度、传输速率）、密封性能（漏气率、漏水率）、外观缺陷（缺陷类型、位置、面积、程度）；同时记录样品测试过程中的阶段性性能数据（如每 2 小时的应变数据、每 1 次冲击后的密封性能数据）。

• 采集方式：采用全自动化采集模式，通过试验系统控制系统、结构性能测试设备、电气性能测试设备联动，实现数据同步采集；振动冲击环境参数采样频率 ≥10 次/秒，样品应变、电气参数采样频率 ≥100 次/秒；样品外观状态通过摄像头每 1 小时拍摄一次；结构性能与密封性能参数采样频率按测试阶段设置（初始、阶段性、结束各 1 次）；数据实时存储至工业电脑与云端服务器，支持本地查询与远程追溯；采集过程中若出现数据异常，系统自动标记异常点并触发预警，记录异常发生时间、对应的测试参数与样品状态。

5.2 数据处理方法

1. 数据筛选与清洗：采用专业数据处理软件剔除无效数据（如采集过程中的干扰数据、设备故障时的异常数据），保留有效数据；对缺失数据进行合理插值处理，确保数据的完整性；将数据按测试阶段（初始、阶段性、结束）与样品编号分类整理，生成标准化数据表格；对振动冲击控制精度数据进行统计分析，计算平均值与标准差，确保符合标准要求。

2. 数据可视化分析：通过软件自动生成振动频率-应变曲线、冲击加速度-密封性能曲线、不同样品性能衰减对比曲线、冲击响应谱（SRS）等，直观展示试验过程中样品性能的变化趋势；对比不同测试组（不同结构设计、不同材料选型、不同测试模式）的曲线差异，量化性能衰减速率与测试参数的关联度；对关键性能参数进行统计分析，计算平均值、标准差、变异系数，评估测试结果的重复性与稳定性。

3. 数据合规性处理：按照轨道交通行业标准要求，对采集的数据进行格式标准化处理，确保数据符合第三方认证与主机厂验收要求；自动添加数据水印与时间戳，确保数据不可篡改；生成带标识的原始数据报告，包含测试设备信息、操作人员信息、测试程序编号、采集时间、全部原始数据与处理后数据。

5.3 数据分析指标

• 振动冲击可靠性核心指标：样品结构应变变化率（测试结束后与初始值对比，通常要求 24h 随机振动测试后应变变化率 ≤5%）、拉伸强度衰减率（≤10%）、密封性能（漏气率 ≤1kPa/24h）、电气性能衰减率（绝缘电阻 ≥100MΩ、信号强度衰减率 ≤10%）、疲劳寿命（≥产品技术规格书要求）、外观缺陷等级（无明显裂纹、变形、渗漏）；

• 测试可靠性指标：同一组样品测试结果的重复性误差（变异系数 ≤3%）、不同组样品测试结果的一致性、振动冲击控制精度与标准要求的偏差；

• 失效关联指标：样品失效发生的时间点、对应的测试参数（振动频率、加速度、冲击脉冲、测试时间）、失效模式与测试因素的因果关系；

• 合规性指标：测试数据是否符合 EN 61373、IEC 61373、GB/T 21563 等标准要求，数据追溯性是否完整。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
