消费电子产品广泛应用于家庭、办公、户外等多元场景，湿热环境（如南方梅雨季、沿海高湿地区、浴室等高湿空间）极易引发产品出现电路板腐蚀、部件老化、性能衰减、安全隐患等问题，严重影响产品使用寿命与用户体验。无论是智能手机、笔记本电脑、平板电脑等移动终端，还是智能手表、耳机、智能家居设备等便携产品，均需通过严格的湿热可靠性测试评估其环境适应能力。传统湿热测试存在温湿度控制精度低、湿热循环模拟单一、数据追溯性差等痛点，难以满足 IEC 60068-2-78、GB/T 2423.3、MIL-STD-810H 等国际国内标准的严苛要求。东莞皓天检测仪器有限公司（以下简称“东莞皓天”）深耕环境可靠性测试领域多年，依托自主研发的消费电子专用湿热试验设备，构建“精准温湿度协同控制+多场景湿热模拟+全流程自动化管控”的一体化测试方案，可精准复现不同应用场景下的湿热环境，为消费电子产品研发定型、量产抽检、型式认证提供科学可靠的测试支撑。
本方案基于东莞皓天消费电子专用湿热可靠性测试核心技术与设备能力，针对消费电子产品的湿热环境适应需求，构建标准化、精准化的测试体系，核心试验目的包括：
评估湿热环境适应性与可靠性：精准模拟恒定湿热、交变湿热、高温高湿等单一或复合湿热环境，测试消费电子产品在长期湿热暴露过程中的电气性能、结构稳定性、外观状态、安全性能变化，明确产品的湿热耐受极限，为产品使用寿命评估（如智能手机3年使用质保、智能家居设备5年运行可靠性验证）提供核心数据依据。
实现试验的场景化与高效化：采用的温湿度协同控制技术，替代传统自然暴露测试（周期长达数月甚至数年），将测试周期缩短至数天或数周，同时可模拟梅雨季交变湿热、沿海地区恒定高湿、户外高温高湿等复合场景，提升测试与实际应用场景的相关性；通过自动化控制系统消除人工干预误差，大幅提升测试效率与结果重复性。
捕捉湿热环境下的失效风险点：借助高精度检测设备，实时监测消费电子产品在湿热试验过程中的性能变化，精准识别薄弱环节与失效模式，如电路板腐蚀、短路、接口氧化、电池鼓包、屏幕起雾、外壳变形、按键失灵、密封失效等，明确失效与试验参数（温度范围、湿度范围、循环周期、试验时间）的关联关系。
支撑产品研发优化与量产质量管控：对不同结构设计、材料选型（如外壳材质、密封件、电子元件）、工艺参数的消费电子产品进行湿热可靠性对比试验，量化各方案的环境适应性能差异，为研发阶段的工艺升级、材料选型、结构优化（如密封设计、防潮设计）提供精准数据支撑；同时为量产环节提供标准化抽检方案，提前剔除湿热适应性不合格产品，降低市场投诉与售后成本。
保障合规测试与数据可追溯性：严格按照消费电子行业国际国内标准开展测试，自动生成带时间戳、设备编号、操作人员、测试参数的完整测试报告，数据实时存储且不可篡改，为产品通过第三方认证、行业准入审核、下游客户验收提供具有法律效力的测试依据。

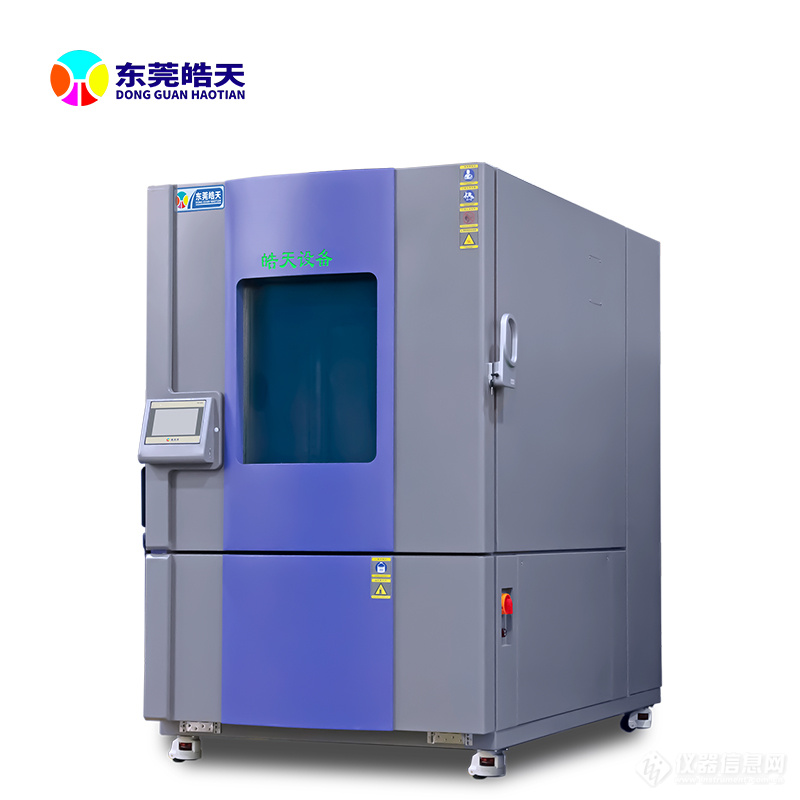

本方案核心设备为东莞皓天自主研发的消费电子专用湿热试验箱（型号：HT-HH-CE 系列），具备温湿度精准协同控制、多场景湿热模拟、全流程自动化运行等核心优势，适配各类消费电子产品的湿热可靠性测试需求，核心参数与功能如下：
温湿度控制性能：温度控制范围 -40℃~150℃，满足消费电子高低温+湿热测试需求；升降温速率 0.5℃~15℃/min 可调节（标配 3℃/min，高速可选 10℃/min），温度波动度 ±0.5℃，温度均匀度 ±2℃；湿度控制范围 10%RH~98%RH，支持恒定湿热、交变湿热两种核心模式，湿度波动度 ±2%RH，湿度均匀度 ±3%RH；采用 PID+模糊复合控制算法，搭配进口压缩机、加热器、超声波加湿器及除湿系统，实现温湿度的精准协同控制，可精准模拟 IEC 60068-2-78 标准中的 40℃/93%RH 恒定湿热、25℃~55℃/45%RH~85%RH 交变湿热等典型工况。
多场景模拟与程序控制功能：支持恒定湿热、交变湿热、高温高湿、低温高湿等多种测试模式，可按需切换；搭载东莞皓天 HT-AutoTest V7.0 自动化控制系统，支持 15 英寸彩色触摸屏 + 工业电脑双控模式，可预设 500 组以上自动化测试程序，每组程序可设置 300 段参数（含温度、湿度、升降温速率、加湿/除湿速率、恒温恒湿时间、循环周期）；内置消费电子行业标准测试程序库（涵盖 IEC 60068-2-78:2012、GB/T 2423.3-2006、MIL-STD-810H 等主流标准），可直接调用；具备断点续跑与故障自诊断功能，测试中断后恢复可从断点处继续，同时自动记录故障信息（如湿度失控、制冷系统故障、加湿系统缺水）。
工作室与结构设计：工作室容积覆盖 80L~1000L（可按需定制超大容积，适配大型智能家居设备），内胆采用进口 316L 不锈钢材质，抗腐蚀、耐高温低温，易清洁；配备可调节不锈钢样品架，支持多层放置，样品架承重 ≥30kg（可定制加重型样品架），适配不同尺寸消费电子产品的放置；采用双层真空钢化玻璃观察窗（带电加热除雾装置），搭配内置高亮度 LED 照明，便于实时观察样品运行状态；外壳采用冷轧钢板静电喷涂工艺，内置高密度聚氨酯保温层，保温保冷效果优异，能耗比传统设备降低 25% 以上；配备专用密封门设计，采用硅橡胶密封垫圈（耐高低温、耐老化），确保工作室密封性，避免温湿度泄漏。
辅助功能与安全保护：设置样品供电接口（可提供 AC 220V、DC 5V/12V/24V 等多种电压输出），便于试验过程中设备通电运行测试；配备温湿度无纸记录仪，实时存储测试数据；测试结束后支持自动回温、回湿功能，避免样品因环境突变受损；内置超温保护、超湿保护、漏电保护、制冷系统过载保护、加湿器缺水保护、风机故障保护等多重安全机制，参数异常时自动停机并触发声光报警；设备运行噪音 ≤72dB，符合实验室环境噪音标准；具备防凝露设计与冷凝水自动排放系统，避免湿气对样品与设备的损害；支持与电气性能测试设备联动，实现湿热过程中样品性能的实时监测。
为实现消费电子产品湿热可靠性测试的全流程自动化与精准化，搭配以下配套设备，形成一体化检测体系：
电气性能测试设备：万用表（精度 ±0.01%）、示波器（带宽 200MHz，采样率 2GSa/s），用于测试设备的电压、电流、功耗等电气性能；绝缘电阻测试仪、耐压测试仪，用于检测设备的绝缘性能与耐压能力；信号发生器、频谱分析仪，用于测试通讯类消费电子（如手机、耳机）的信号强度、传输速率等通讯性能；电池测试仪，用于检测电池容量、放电性能、充电性能等参数。
结构与外观检测设备：电子试验机（测量范围 0~50kN，精度 ±0.5%）、邵氏硬度计，用于测试设备外壳及结构部件的力学性能；密封测试仪（气压式/水压式），用于检测设备外壳的密封性能；高清工业相机（2000 万像素）、色差仪（精度 ΔE*ab ≤0.05），用于自动检测样品表面腐蚀、变色、划痕、变形等缺陷，量化缺陷程度；显微镜（放大倍数 10~200 倍），用于观察电路板、接口等精密部件的微观腐蚀状态。
校准与辅助设备：高精度温湿度校准仪（经国家计量认证，精度 ±0.1℃、±1%RH），用于定期校准试验箱温湿度参数；标准电源（精度 ±0.02%），用于为样品提供稳定供电；样品预处理烘箱（控温范围 0~200℃，精度 ±1℃），用于样品干燥预处理；防静电工作台与接地装置，避免静电对消费电子精密部件的损害；超声波清洗机，用于样品预处理过程中的油污、灰尘清洁。
为保障湿热可靠性试验结果的准确性与稳定性，实验室需满足以下基础条件：环境温度控制在 23℃±5℃，相对湿度 40%RH~70%RH；实验室地面平整坚固（地面承重 ≥600kg/m²），配备防滑、防震动设施，避免设备运行共振影响测试精度；供电电压 380V±10%（根据设备功率配置），频率 50Hz±1Hz，配备独立接地装置（接地电阻 ≤4Ω）、稳压器及漏电保护器，确保设备稳定运行；实验室需配备完善的通风系统，与试验箱的排气装置联动，及时排出设备运行过程中产生的热量与湿气；远离强磁场、强电场、震源、热源及易燃易爆物品，避免干扰传感器精度与消费电子性能；配备消防器材、应急通道，设置湿度泄漏报警装置，保障实验室安全运行；设置专门的设备维护通道，便于设备日常维护与故障处理；实验室需保持清洁无尘，避免灰尘进入设备内部影响部件运行。
本方案适用于各类消费电子产品及相关零部件的湿热可靠性测试，典型样品包括：
移动通讯终端：智能手机、平板电脑、笔记本电脑、智能手表、智能手环、蓝牙耳机、便携式音箱；
智能家居设备：智能门锁、智能摄像头、智能开关、智能窗帘、空气净化器、加湿器、扫地机器人；
消费电子零部件：电路板、电池（锂离子电池、锂聚合物电池）、屏幕（OLED、LCD）、连接器、接口、按键、外壳、密封件、摄像头模组、传感器。
样品数量：每组测试样品数量不少于 5 件，其中 1 件用于空白对照（不进行湿热试验），4 件用于试验测试（2 件用于电气性能与通讯性能测试，2 件用于结构性能与密封性能测试，确保结果重复性）；若需进行不同试验模式（如恒定湿热、交变湿热）或不同结构设计的对比测试，需按组别单独制备样品，每组样品规格、生产批次、材料工艺保持一致；量产抽检样品按批量比例抽取，抽样比例不低于 2%（批量 ＞500 件时，抽样数量不少于 10 件）；对于核心应用产品（如智能手机、智能门锁），抽样比例提升至 4%。
样品状态：样品需为符合行业标准的合格产品，外观无划痕、变形、破损、油污等缺陷，初始性能参数符合产品技术规格书；完整设备样品需提前进行初始电气性能、通讯性能、结构性能测试，确保功能正常；零部件样品需按标准要求制备成标准试样，确保结构完整，无加工缺陷；需模拟实际运行状态的样品，需配备完整的供电系统与测试接口，确保试验过程中可实时监测性能；对于密封型设备，需确保初始密封性能良好，无漏气、漏水现象。
样品预处理：将所有样品（含空白对照）放置于标准环境（23℃±2℃，50%RH±5%RH）中静置 24 小时，消除运输及加工内应力；用无尘布蘸取专用清洁剂（如无水乙醇，避免腐蚀样品）清洁样品表面油污、灰尘、杂质，对于精密通讯部件，可采用超声波清洗（清洗时间 3~5 分钟，清洗液为中性），清洗后用蒸馏水冲洗干净并自然晾干；对需测试密封性能的样品，提前标记密封测试区域；标准试样需标记关键测试部位（如连接器接口、电路板关键元件、屏幕显示区域），便于后续性能检测与失效分析；批量样品需按编号有序摆放，确保测试过程中可精准识别与定位；对于含电池的消费电子产品，需确保电池电量充足（电量 ≥80%），避免试验过程中因电量不足影响测试结果。
采用耐高温、耐低温、耐高湿的标识方式（激光刻字、专用耐候标签）对样品进行编号，记录样品名称、规格型号、生产批次、材料组成（外壳材质、核心部件型号）、初始性能参数、测试程序编号、制备日期、测试人员等信息；建立自动化样品管理台账，实现样品接收、预处理、测试、存储、销毁全流程可追溯。测试时，样品按标准要求固定于试验箱样品架，样品与样品之间、样品与箱壁之间间距不小于 50mm，避免样品间相互遮挡影响温湿度均匀性；需通电运行的样品，通过试验箱专用供电接口连接电源，确保供电稳定；空白对照样品放置于实验室标准环境，远离试验区域，避免环境干扰；测试后的样品需单独存放，标记测试状态，便于后续失效分析。
样品初始性能检测：通过配套自动化测试设备，对预处理后的样品进行全面初始性能测试，具体项目：① 完整设备：电气性能（电压、电流、功耗、绝缘电阻、耐压能力）、通讯性能（信号强度、传输速率、误码率）、结构性能（外壳硬度、部件连接强度）、密封性能、屏幕显示效果、按键灵敏度；② 零部件：电气性能（如连接器接触电阻、传感器响应速度）、力学性能（如外壳抗冲击强度）；③ 电池：容量、放电性能、充电性能；测试数据自动上传至系统，生成《初始性能测试报告》，作为后续对比基准。
设备自动化调试与校准：启动东莞皓天消费电子专用湿热试验箱，通过自动化控制系统进行设备自检，检查制冷系统、加热系统、加湿系统、除湿系统、供电系统是否正常；根据测试需求调用或编辑测试程序，示例测试程序（符合 GB/T 2423.3 标准恒定湿热测试）：“温度 40℃（升降温速率 3℃/min）、湿度 93%RH（加湿速率 5%RH/min）、恒温恒湿 96h”；示例交变湿热测试程序：“25℃/45%RH 保持 2h → 升温至 55℃（速率 3℃/min）、加湿至 85%RH（速率 5%RH/min）→ 55℃/85%RH 保持 4h → 降温至 25℃（速率 3℃/min）、除湿至 45%RH（速率 5%RH/min）→ 循环 10 次”；使用标准校准设备对试验箱温湿度参数进行校准，确保参数精度符合要求；调试样品供电系统与电气性能测试设备的联动，确保试验过程中可实时采集样品性能数据。
样品自动化布置：将试验样品按标准要求固定于试验箱样品架，连接样品供电线路与性能测试线路，确保线路连接牢固、绝缘良好；在样品附近放置温湿度传感器（用于监测样品周边环境参数）；通过控制系统预设样品测试编号、测试程序关联、数据存储路径；检查样品固定情况与线路连接情况，避免测试过程中样品松动或线路脱落；关闭试验箱门，启动密封检测功能，确认工作室密封性良好。
启动自动化测试程序，试验箱按照预设参数自动运行，实现温度、湿度的协同控制，整个过程无需人工干预；控制系统实时监控设备运行状态（温度、湿度、升降温/加湿速率、测试时间、设备运行状态）与样品性能数据（电气性能、通讯性能），若出现参数异常或样品性能超标，自动触发报警并记录异常信息，可根据预设规则选择停机或继续运行；对于交变湿热测试，设备自动切换不同温湿度阶段，精准控制各阶段参数与时间。
测试过程中，通过观察窗实时观察样品运行状态（可搭配高清摄像头进行远程监控与录像），重点关注样品是否出现外壳变形、屏幕起雾、按键失灵、信号中断、电池鼓包等异常现象；定期（每 12 小时）对样品进行阶段性性能检测，记录异常情况及发生时间；如需阶段性结构性能测试，可暂停测试取出部分样品，测试完成后剩余样品继续进行试验（确保测试的连续性）。
试验过程中若发生设备故障或突发情况，按下应急停止按钮，设备自动切断制冷、加热、加湿系统，启动安全泄压装置；故障排除后，通过断点续跑功能恢复测试，确保测试数据的完整性；测试过程中产生的冷凝水通过专用管道自动排放，避免积水影响设备运行与测试结果；定期检查样品供电线路与测试线路，确保连接稳定。
按照预设的测试时间完成全部测试程序后，试验箱自动启动回温、回湿程序，将工作室温度、湿度缓慢恢复至标准环境参数（温度 23℃±2℃，湿度 50%RH±5%RH）；回温回湿完成后，设备自动停机，生成测试过程报告。
样品取出：待试验箱内温度、湿度恢复正常后，打开箱门取出样品，记录样品取出时间、外观初始状态；断开样品供电线路与测试线路，避免线路拉扯损伤样品。
样品静置：将测试后的样品与空白对照样品一同放置于标准环境（23℃±2℃，50%RH±5%RH）中静置 24 小时，消除测试过程中产生的内应力与环境残留影响。
样品全面检测：通过自动化检测设备对测试后的样品进行全面检测，检测项目与初始性能测试项目一致；使用专业软件对比测试前后样品电气性能、通讯性能、结构性能、密封性能的变化，量化性能衰减率；重点检测样品是否出现不可逆损伤（如电路板腐蚀、屏幕损坏、外壳破裂、密封失效）；空白对照样品同步进行相同项目检测，用于排除环境因素对测试结果的影响。
采集内容：涵盖设备运行参数与样品性能参数两大类。设备运行参数包括：温度、湿度、升降温/加湿速率、测试时间、设备运行状态（故障报警信息）、加湿/除湿系统运行数据；样品性能参数包括：电气性能（电压、电流、功耗、绝缘电阻、耐压值、接触电阻）、通讯性能（信号强度、传输速率、误码率）、结构性能（外壳硬度、部件连接强度、变形量）、密封性能（漏气率）、电池性能（容量衰减率、放电时间）、外观缺陷（缺陷类型、位置、面积、程度）；同时记录样品测试过程中的阶段性性能数据（如每 24 小时的电气性能数据）。
采集方式：采用全自动化采集模式，通过试验箱控制系统、电气性能测试设备、通讯性能测试设备联动，实现数据同步采集；温度、湿度等环境参数采样频率 ≥1 次/分钟，样品电气性能与通讯性能采样频率 ≥1 次/10 秒；样品外观状态通过摄像头每 2 小时拍摄一次；结构性能与密封性能参数采样频率按测试阶段设置（初始、阶段性、结束各 1 次）；数据实时存储至工业电脑与云端服务器，支持本地查询与远程追溯；采集过程中若出现数据异常，系统自动标记异常点并触发预警，记录异常发生时间、对应的试验参数与样品状态。
数据筛选与清洗：采用专业数据处理软件剔除无效数据（如采集过程中的干扰数据、设备故障时的异常数据），保留有效数据；对缺失数据进行合理插值处理，确保数据的完整性；将数据按测试阶段（初始、阶段性、结束）与样品编号分类整理，生成标准化数据表格；对温度、湿度控制精度数据进行统计分析，计算平均值与标准差，确保符合标准要求。
数据可视化分析：通过软件自动生成温度-时间-电气性能曲线、湿度-通讯性能衰减曲线、不同样品性能对比曲线等，直观展示试验过程中样品性能的变化趋势；对比不同测试组（不同结构设计、不同材料选型、不同试验模式）的曲线差异，量化性能衰减速率与试验参数的关联度；对关键性能参数进行统计分析，计算平均值、标准差、变异系数，评估测试结果的重复性与稳定性。
数据合规性处理：按照消费电子行业标准要求，对采集的数据进行格式标准化处理，确保数据符合第三方认证与下游客户验收要求；自动添加数据水印与时间戳，确保数据不可篡改；生成带标识的原始数据报告，包含测试设备信息、操作人员信息、测试程序编号、采集时间、全部原始数据与处理后数据。
湿热可靠性核心指标：样品电气性能衰减率（测试结束后与初始值对比，通常要求 96h 恒定湿热测试后绝缘电阻 ≥100MΩ、功耗变化率 ≤10%）、通讯性能变化（信号强度衰减率 ≤10%、误码率 ≤1×10⁻⁹）、结构性能变化（外壳变形量 ≤0.5mm、部件连接强度保留率 ≥90%）、密封性能（漏气率 ≤1kPa/24h）、电池容量衰减率（≤15%）、外观缺陷等级（无明显腐蚀、变色、变形）；
测试可靠性指标：同一组样品测试结果的重复性误差（变异系数 ≤3%）、不同组样品测试结果的一致性、温度/湿度控制精度与标准要求的偏差；
失效关联指标：样品失效发生的时间点、对应的试验参数（温度、湿度、试验时间）、失效模式与试验因素的因果关系；
合规性指标：测试数据是否符合 IEC 60068-2-78、GB/T 2423.3 等标准要求，数据追溯性是否完整。
以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
