东莞皓天通讯设备高低温低气压试验解决方案

通讯设备广泛应用于航空航天、高原地区、户外基站、地下隧道等复杂环境，高低温、低气压等条件极易引发设备出现信号衰减、部件失效、性能不稳定等问题，严重影响通讯质量与运行安全。无论是基站设备、卫星通讯终端、光模块，还是路由器、交换机等网络设备，均需通过严格的高低温低气压试验评估其环境适应性与可靠性。传统试验存在环境模拟精准度低、多参数协同控制能力弱、数据追溯性差等痛点，难以满足 IEC 60068-2-13、GB/T 2423.25、MIL-STD-810H 等国际国内标准的严苛要求。东莞皓天检测仪器有限公司（以下简称“东莞皓天”）深耕环境可靠性测试领域多年，依托自主研发的高低温低气压综合试验设备，构建“多参数精准协同模拟+全流程自动化管控+深度失效溯源分析”的一体化测试方案，可精准复现不同环境下的高低温低气压工况，为通讯设备的研发定型、量产抽检、型式认证提供科学可靠的测试支撑。

一、试验目的

本方案基于东莞皓天高低温低气压综合试验核心技术与设备能力，针对通讯设备的环境适应需求，构建标准化、精准化的测试体系，核心试验目的包括：

1. 评估环境适应性与可靠性：精准模拟高低温循环、低气压（模拟高原、高空环境）等单一或复合环境，测试通讯设备在不同环境参数组合下的信号传输性能、电气性能、结构稳定性，明确设备的环境耐受极限，为设备在高原、高空、户外等复杂场景的使用寿命评估（如基站设备5年户外运行质保、卫星终端10年在轨可靠性验证）提供核心数据依据。

2. 实现试验的场景化与高效化：采用的温湿度、气压协同控制技术，替代传统单一环境测试与自然暴露测试（周期长达数月甚至数年），将测试周期缩短至数天或数周，同时可模拟高空低气压+低温、高原低气压+高温等复合场景，提升测试与实际应用场景的相关性；通过自动化控制系统消除人工干预误差，大幅提升测试效率与结果重复性。

3. 捕捉环境下的失效风险点：借助高精度检测设备，实时监测通讯设备在高低温低气压试验过程中的性能变化，精准识别薄弱环节与失效模式，如信号衰减、接口松动、电路板凝露、部件热胀冷缩失效、外壳密封不严、电池性能下降等，明确失效与试验参数（温度范围、升降温速率、气压值、试验时间）的关联关系。

4. 支撑产品研发优化与量产质量管控：对不同结构设计、材料选型（如外壳材质、密封件、电子元件）、工艺参数的通讯设备进行高低温低气压对比试验，量化各方案的环境适应性能差异，为研发阶段的工艺升级、材料选型、结构优化（如密封设计、散热设计）提供精准数据支撑；同时为量产环节提供标准化抽检方案，提前剔除环境适应性不合格产品，降低市场投诉与售后成本。

5. 保障合规测试与数据可追溯性：严格按照通讯设备行业国际国内标准开展测试，自动生成带时间戳、设备编号、操作人员、测试参数的完整测试报告，数据实时存储且不可篡改，为产品通过第三方认证、行业准入审核、下游客户验收提供具有法律效力的测试依据。

二、实验/设备条件

2.1 核心测试设备（东莞皓天高低温低气压综合试验箱）

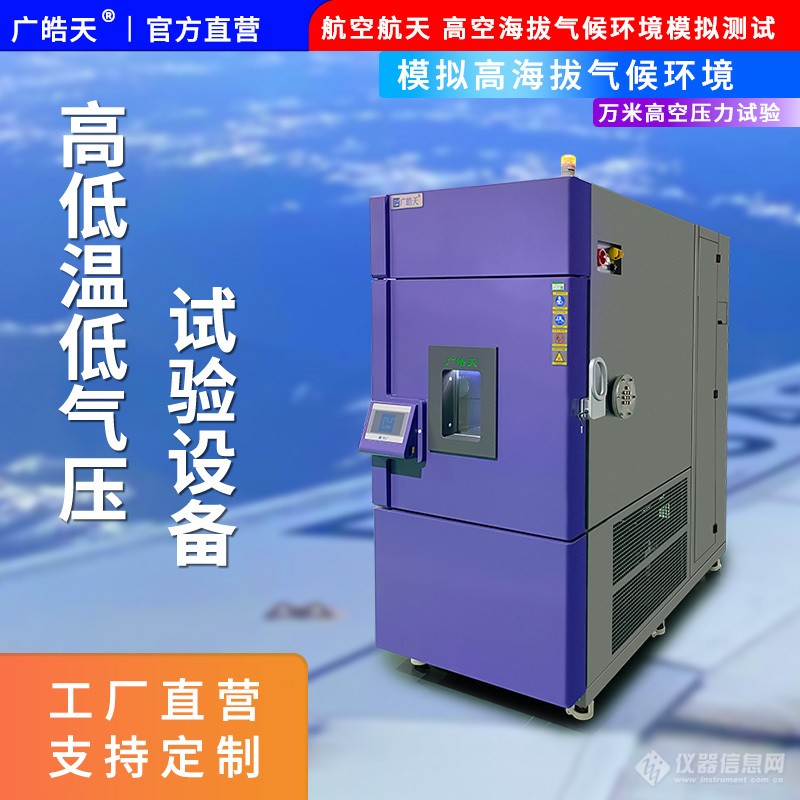

本方案核心设备为东莞皓天自主研发的高低温低气压综合试验箱（型号：HT-HLP-COM 系列），具备高低温与低气压精准协同控制、多场景模拟、全流程自动化运行等核心优势，适配各类通讯设备的环境适应性测试需求，核心参数与功能如下：

• 温湿度与气压控制性能：温度控制范围 -70℃~150℃，满足通讯设备高低温测试需求；升降温速率 0.5℃~15℃/min 可调节（标配 3℃/min，高速可选 10℃/min），温度波动度 ±0.5℃，温度均匀度 ±2℃；湿度控制范围 10%RH~98%RH（低气压阶段可关闭湿度功能），湿度波动度 ±2%RH，湿度均匀度 ±3%RH；气压控制范围 1kPa~101kPa（可模拟 0~10000m 海拔高度），气压控制精度 ±0.5kPa，降压速率 0.1kPa~10kPa/min 可调节，升压速率 0.1kPa~20kPa/min 可调节；采用 PID+模糊复合控制算法，搭配进口压缩机、加热器、加湿器及真空系统，实现温湿度与气压的精准协同控制。

• 多场景模拟与程序控制功能：支持单一环境测试（高温、低温、低气压）与复合环境测试（高温+低气压、低温+低气压、高低温循环+低气压）等多种模式，可按需切换；搭载东莞皓天 HT-AutoTest V7.0 自动化控制系统，支持 15 英寸彩色触摸屏 + 工业电脑双控模式，可预设 500 组以上自动化测试程序，每组程序可设置 300 段参数（含温度、湿度、气压、升降温/降压速率、保温/保压时间）；内置通讯设备行业标准测试程序库（涵盖 IEC 60068-2-13:2007、GB/T 2423.25-2021、MIL-STD-810H 等主流标准），可直接调用；具备断点续跑与故障自诊断功能，测试中断后恢复可从断点处继续，同时自动记录故障信息（如气压泄漏、温度失控、制冷系统故障）。

• 工作室与结构设计：工作室容积覆盖 80L~1000L（可按需定制超大容积，适配大型基站设备、卫星通讯终端），内胆采用进口 316L 不锈钢材质，抗腐蚀、耐高温低温，易清洁；配备可调节不锈钢样品架，支持多层放置，样品架承重 ≥50kg（可定制加重型样品架），适配不同尺寸通讯设备的放置；采用双层真空钢化玻璃观察窗（带电加热除雾装置），搭配内置高亮度 LED 照明，便于实时观察样品运行状态；外壳采用冷轧钢板静电喷涂工艺，内置高密度聚氨酯保温层与真空隔热层，保温保冷效果优异，能耗比传统设备降低 25% 以上；配备专用密封门设计，采用硅橡胶密封垫圈（耐高低温、耐老化），确保低气压阶段工作室密封性，漏气率 ≤1kPa/24h。

• 辅助功能与安全保护：配备独立的真空系统（进口真空泵），支持真空度精准调节与稳定保持；设置样品供电接口（可提供 AC 220V/380V、DC 12V/24V 等多种电压输出），便于试验过程中设备通电运行测试；配备温湿度、气压无纸记录仪，实时存储测试数据；测试结束后支持自动回温、回压功能，避免样品因环境突变受损；内置超温保护、超压保护、低压保护、漏电保护、制冷系统过载保护、加湿器缺水保护、风机故障保护等多重安全机制，参数异常时自动停机并触发声光报警；设备运行噪音 ≤75dB，符合实验室环境噪音标准；具备防凝露设计与冷凝水自动排放系统，避免湿气对样品与设备的损害。

2.2 配套自动化检测设备

为实现通讯设备高低温低气压试验的全流程自动化与精准化，搭配以下配套设备，形成一体化检测体系：

• 通讯性能测试设备：信号发生器（频率范围 100kHz~20GHz）、频谱分析仪（频率范围 9kHz~44GHz）、网络分析仪（频率范围 10MHz~8.5GHz）、误码率测试仪，用于自动化测试设备在试验过程中的信号强度、传输速率、误码率、带宽等通讯性能参数，实时监测信号变化。

• 电气性能与结构检测设备：万用表（精度 ±0.01%）、示波器（带宽 200MHz，采样率 2GSa/s），用于测试设备的电压、电流、功耗等电气性能；绝缘电阻测试仪、耐压测试仪，用于检测设备的绝缘性能与耐压能力；电子万能试验机（测量范围 0~50kN，精度 ±0.5%）、邵氏硬度计，用于测试设备外壳及结构部件的力学性能；密封测试仪，用于检测设备外壳的密封性能。

• 校准与辅助设备：高精度温湿度校准仪（经国家计量认证，精度 ±0.1℃、±1%RH）、气压校准仪（测量范围 0~101kPa，精度 ±0.1kPa），用于定期校准试验箱温湿度与气压参数；标准电源（精度 ±0.02%），用于为样品提供稳定供电；样品预处理烘箱（控温范围 0~200℃，精度 ±1℃），用于样品干燥预处理；防静电工作台与接地装置，避免静电对通讯设备的损害。

2.3 实验室环境要求

为保障高低温低气压试验结果的准确性与稳定性，实验室需满足以下基础条件：环境温度控制在 23℃±5℃，相对湿度 40%RH~70%RH；实验室地面平整坚固（地面承重 ≥800kg/m²），配备防滑、防震动设施，避免设备运行共振影响测试精度；供电电压 380V±10%（根据设备功率配置），频率 50Hz±1Hz，配备独立接地装置（接地电阻 ≤4Ω）、稳压器及漏电保护器，确保设备稳定运行；实验室需配备完善的通风系统，与试验箱的排气装置联动，及时排出设备运行过程中产生的热量；远离强磁场、强电场、震源、热源及易燃易爆物品，避免干扰传感器精度与通讯设备性能；配备消防器材、应急通道，设置气压泄漏报警装置，保障实验室安全运行；设置专门的设备维护通道，便于设备日常维护与故障处理；实验室需保持清洁无尘，避免灰尘进入设备内部影响部件运行。

三、试验样品

3.1 样品范围

本方案适用于各类通讯设备及相关零部件的高低温低气压环境适应性测试，典型样品包括：

• 网络通讯设备：路由器、交换机、光猫、基站设备（宏基站、微基站）、无线AP、光纤收发器、网络接口卡；

• 移动通讯设备：手机、对讲机、卫星通讯终端、车载通讯设备、物联网终端（IoT设备）；

• 通讯零部件：光模块、通讯芯片、天线、连接器、电缆、电池（通讯设备配套电池）、外壳及结构部件、密封件。

3.2 样品制备要求

1. 样品数量：每组测试样品数量不少于 5 件，其中 1 件用于空白对照（不进行高低温低气压试验），4 件用于试验测试（2 件用于通讯性能与电气性能测试，2 件用于结构性能与密封性能测试，确保结果重复性）；若需进行不同试验模式（如高温+低气压、低温+低气压）或不同结构设计的对比测试，需按组别单独制备样品，每组样品规格、生产批次、材料工艺保持一致；量产抽检样品按批量比例抽取，抽样比例不低于 2%（批量 ＞500 件时，抽样数量不少于 10 件）；对于核心应用产品（如卫星通讯终端、基站核心部件），抽样比例提升至 4%。

2. 样品状态：样品需为符合行业标准的合格产品，外观无划痕、变形、破损、油污等缺陷，初始性能参数符合产品技术规格书；完整设备样品需提前进行初始通讯性能、电气性能、结构性能测试，确保功能正常；零部件样品需按标准要求制备成标准试样，确保结构完整，无加工缺陷；需模拟实际运行状态的样品，需配备完整的供电系统与测试接口，确保试验过程中可实时监测性能；对于密封型设备，需确保初始密封性能良好，无漏气、漏水现象。

3. 样品预处理：将所有样品（含空白对照）放置于标准环境（23℃±2℃，50%RH±5%RH）中静置 24 小时，消除运输及加工内应力；用无尘布蘸取专用清洁剂（如无水乙醇，避免腐蚀样品）清洁样品表面油污、灰尘、杂质，对于精密通讯部件，可采用超声波清洗（清洗时间 3~5 分钟，清洗液为中性），清洗后用蒸馏水冲洗干净并自然晾干；对需测试密封性能的样品，提前标记密封测试区域；标准试样需标记关键测试部位（如连接器接口、电路板关键元件），便于后续性能检测与失效分析；批量样品需按编号有序摆放，确保测试过程中可精准识别与定位；对于含电池的通讯设备，需确保电池电量充足（电量 ≥80%），避免试验过程中因电量不足影响测试结果。

3.3 样品标识与管理

采用耐高温、耐低温、耐低气压的标识方式（激光刻字、专用耐候标签）对样品进行编号，记录样品名称、规格型号、生产批次、材料组成（外壳材质、核心部件型号）、初始性能参数、测试程序编号、制备日期、测试人员等信息；建立自动化样品管理台账，实现样品接收、预处理、测试、存储、销毁全流程可追溯。测试时，样品按标准要求固定于试验箱样品架，样品与样品之间、样品与箱壁之间间距不小于 50mm，避免样品间相互遮挡影响温湿度与气压均匀性；需通电运行的样品，通过试验箱专用供电接口连接电源，确保供电稳定；空白对照样品放置于实验室标准环境，远离试验区域，避免环境干扰；测试后的样品需单独存放，标记测试状态，便于后续失效分析。

四、试验步骤及条件

4.1 试验前准备

1. 样品初始性能检测：通过配套自动化测试设备，对预处理后的样品进行全面初始性能测试，具体项目：① 完整设备：通讯性能（信号强度、传输速率、误码率、带宽）、电气性能（电压、电流、功耗、绝缘电阻、耐压能力）、结构性能（外壳硬度、部件连接强度）、密封性能；② 零部件：电气性能（如光模块插入损耗、回波损耗）、力学性能（如连接器插拔寿命）；③ 电池：容量、放电性能、充电性能；测试数据自动上传至系统，生成《初始性能测试报告》，作为后续对比基准。

2. 设备自动化调试与校准：启动东莞皓天高低温低气压综合试验箱，通过自动化控制系统进行设备自检，检查制冷系统、加热系统、加湿系统、真空系统、供电系统是否正常；根据测试需求调用或编辑测试程序，示例测试程序（符合 GB/T 2423.25 标准低温低气压测试）：“温度 -40℃（升降温速率 3℃/min）、气压 10kPa（降压速率 5kPa/min）、保温保压 48h”；使用标准校准设备对试验箱温湿度、气压参数进行校准，确保参数精度符合要求；调试样品供电系统与通讯性能测试设备的联动，确保试验过程中可实时采集样品性能数据。

3. 样品自动化布置：将试验样品按标准要求固定于试验箱样品架，连接样品供电线路与通讯测试线路，确保线路连接牢固、绝缘良好；在样品附近放置温湿度、气压传感器（用于监测样品周边环境参数）；通过控制系统预设样品测试编号、测试程序关联、数据存储路径；检查样品固定情况与线路连接情况，避免测试过程中样品松动或线路脱落；关闭试验箱门，启动密封检测功能，确认工作室密封性良好（漏气率 ≤1kPa/24h）。

4.2 试验过程控制

1. 启动自动化测试程序，试验箱按照预设参数自动运行，实现温度、湿度、气压的协同控制，整个过程无需人工干预；控制系统实时监控设备运行状态（温度、湿度、气压、升降温/降压速率、测试时间、设备运行状态）与样品性能数据（通讯性能、电气性能），若出现参数异常或样品性能超标，自动触发报警并记录异常信息，可根据预设规则选择停机或继续运行；对于复合环境测试，设备自动切换不同环境阶段，精准控制各阶段参数与时间。

2. 测试过程中，通过观察窗实时观察样品运行状态（可搭配高清摄像头进行远程监控与录像），重点关注样品是否出现外壳变形、接口松动、电路板凝露、信号中断等异常现象；定期（每 12 小时）对样品进行阶段性性能检测，记录异常情况及发生时间；如需阶段性结构性能测试，可暂停测试取出部分样品，测试完成后剩余样品继续进行试验（确保测试的连续性）。

3. 试验过程中若发生设备故障或突发情况，按下应急停止按钮，设备自动切断制冷、加热、真空系统，启动安全泄压装置，将工作室气压缓慢恢复至常压；故障排除后，通过断点续跑功能恢复测试，确保测试数据的完整性；测试过程中产生的冷凝水通过专用管道自动排放，避免积水影响设备运行与测试结果；定期检查样品供电线路与通讯测试线路，确保连接稳定。

4. 按照预设的测试时间完成全部测试程序后，试验箱自动启动回温、回压程序，将工作室温度、气压缓慢恢复至标准环境参数（温度 23℃±2℃，气压 101kPa）；回温回压完成后，设备自动停机，生成测试过程报告。

4.3 试验后处理

1. 样品取出：待试验箱内温度、气压恢复正常后，打开箱门取出样品，记录样品取出时间、外观初始状态；断开样品供电线路与通讯测试线路，避免线路拉扯损伤样品。

2. 样品静置：将测试后的样品与空白对照样品一同放置于标准环境（23℃±2℃，50%RH±5%RH）中静置 24 小时，消除测试过程中产生的内应力与环境残留影响。

3. 样品全面检测：通过自动化检测设备对测试后的样品进行全面检测，检测项目与初始性能测试项目一致；使用专业软件对比测试前后样品通讯性能、电气性能、结构性能、密封性能的变化，量化性能衰减率；重点检测样品是否出现不可逆损伤（如电路板烧毁、外壳破裂、密封失效）；空白对照样品同步进行相同项目检测，用于排除环境因素对测试结果的影响。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
