防尘沙尘试验箱农业机械防护方案

一、试验目的

东莞皓天检测仪器有限公司依托防尘沙尘试验箱开展农业机械防护测试，旨在模拟农业机械在田间作业（如耕地、播种、收割）、运输存储（如露天堆放、砂石路运输）及沙尘天气（如沙尘暴、干热风沙尘）下的使用工况，评估农机外壳密封性、关键部件（发动机、电气系统、传动机构、液压系统）防尘性能、机械性能稳定性及操作安全性。试验严格遵循 GB/T 4208-2017（外壳防护等级（IP 代码））、ISO 20653-2006（道路车辆 防护等级（IP 代码））及农业机械专用防护标准（如 GB/T 10395.1-2009），重点检测沙尘环境下农机的发动机启动性能、电气系统绝缘电阻、传动部件磨损量、液压系统压力损失及外壳防尘失效情况。通过试验为农业机械产品设计优化（如防尘结构改进、过滤材料选型）、生产工艺升级（如密封件安装精度控制、焊接密封性优化）及质量管控提供科学数据支撑，减少因防尘性能不足导致的农机故障（如发动机拉缸、电气短路、液压卡滞），保障农机田间作业效率与户外耐用性，降低农户维修成本。

二、实验 / 设备条件

（一）核心试验设备（东莞皓天定制款）

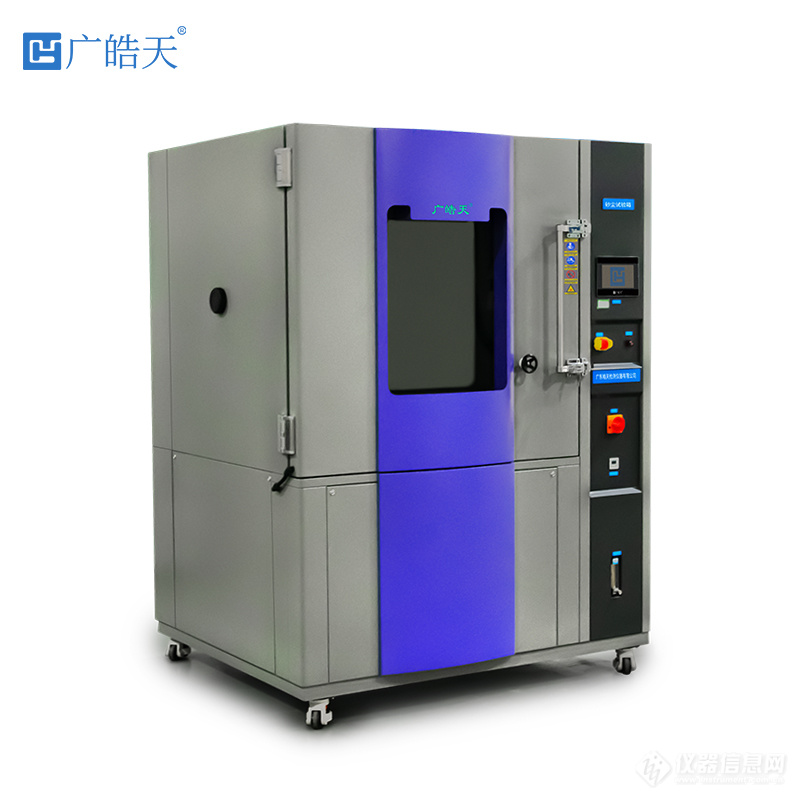

1. 防尘沙尘试验箱

设备满足 IP5X-IP6X 全等级防尘测试需求，箱体有效容积 2000L，采用 SUS304 不锈钢材质，内壁光滑防沙尘附着，具备抗磨损、耐腐蚀特性，适配中小型农业机械整机及大型农机核心部件测试。

• 沙尘模拟系统：配备全自动沙尘供给装置，支持（粒径 1-100μm，符合 ISO 12103-1 标准）、石英砂（粒径 50-200μm，模拟田间粗沙尘）两种沙尘介质，沙尘浓度 0.5-200g/m³ 可调（对应微风沙尘至强沙尘暴场景）；具备吹尘、降尘、循环沙尘三种模式，吹尘风速 0.5-10m/s 可控（模拟农机移动时的气流沙尘），降尘速率 5-50g/(m²・min) 可调，可精准复现不同沙尘环境；

• 样品支撑与运动系统：内置可升降、旋转的样品工作台（承重≤500kg），旋转角度 0-360°，升降范围 0-1000mm，支持农机整机（如小型拖拉机）倾斜放置（0-45°），模拟田间作业时的倾斜姿态；配备农机专用固定夹具，防止测试过程中样品移位；

• 控制系统：采用 10 英寸触摸屏 + PLC 控制，可预设 100 组测试程序（如沙尘浓度、风速、测试时间、样品姿态），支持数据自动记录与曲线生成；具备沙尘不足报警、超温保护、电机过载保护等安全功能，同时配备观察窗（双层钢化玻璃，带防尘清洁装置），便于实时观察样品状态。

1. 农业机械专用测试集成系统

内置多路电源接口（AC 220V/380V，适配农机电气系统），可连接农机发动机控制模块、液压系统传感器，实现沙尘测试过程中农机发动机转速、油压、水温及液压系统压力、流量的实时监测；配备扭矩传感器、拉力传感器，同步记录传动部件扭矩、牵引阻力变化。

（二）辅助测试设备

• 气密性检测仪（HT - AIR - 800）：检测范围 - 100kPa 至 200kPa，精度 ±0.05kPa，测试农机外壳、发动机缸体、液压油箱等部位的密封性能（泄漏量要求＜10ml/min）；

• 沙尘浓度测试仪（HT - DUST - 500）：测量范围 0-500g/m³，精度 ±2%，实时监测试验箱内沙尘浓度，确保测试环境稳定；

• 绝缘电阻测试仪（HT - IR - 6000）：测量范围 100Ω-20TΩ，精度 ±1%，检测农机电气系统（如仪表盘、电机、线束）在沙尘环境下的绝缘电阻；

• 精密电子天平（HT - BAL - 1000）：测量范围 0-1000g，精度 ±0.1mg，称量测试后农机内部沙尘侵入量；

• 表面粗糙度仪（HT - ROU - 300）：测量范围 0.001-100μm，精度 ±5%，检测传动部件（如齿轮、轴承）在沙尘磨损后的表面粗糙度变化；

• 液压系统测试仪（HT - HYD - 1000）：测量范围 0-40MPa（压力）、0-100L/min（流量），精度 ±1%，测试沙尘侵入后液压系统的压力损失与流量变化。

三、试验样品

选取 5 类典型农业机械产品，覆盖田间作业、植保、灌溉等核心农业生产环节，每类样品选取 5 台，确保测试数据能反映不同农机的防尘性能差异：

1. 样品 1：小型轮式拖拉机（50 马力，IP54 防护等级）

重点测试发动机舱、驾驶室、液压油箱的防尘性能，评估沙尘侵入对发动机启动性能、液压系统压力稳定性及驾驶室操作视野的影响。

1. 样品 2：联合收割机（120 马力，IP55 防护等级）

关注割台、脱粒滚筒、电气控制柜的防尘能力，检测沙尘堆积对割台切割效率、脱粒滚筒转速及电气系统绝缘电阻的影响，适配小麦、玉米收割时的高粉尘环境。

1. 样品 3：电动播种机（15 马力，IP53 防护等级）

测试排种器、种子箱、行走轮传动机构的防尘性能，评估沙尘侵入对排种精度（株距偏差）、种子箱密封性及传动部件磨损量的影响。

1. 样品 4：植保无人机（6 轴，IP54 防护等级）

聚焦电机舱、电池接口、药箱的防尘效果，检测沙尘对电机转速、电池续航时间、药箱密封性（防止药液污染）的影响，适配田间喷药时的干燥沙尘环境。

1. 样品 5：离心式灌溉水泵（7.5kW，IP67 防护等级）

评估泵体、轴承密封、进水口滤网的防尘性能，检测沙尘侵入对水泵扬程、流量及轴承磨损量的影响，适配干旱地区灌溉时的高沙尘环境。

四、试验步骤及条件

（一）预处理

1. 初始性能标定：在标准环境（25℃±2℃，相对湿度 50%±5%，无沙尘）下，对所有样品进行初始参数测试：

• 结构与外观：目视检查农机外壳、密封件、接口有无破损、变形；气密性检测仪测试关键部位（如发动机舱、液压油箱）密封性能（泄漏量要求＜10ml/min）；

• 电气性能：绝缘电阻测试仪检测电气系统（电机、线束、仪表盘）绝缘电阻（要求≥2MΩ）；万用表记录电池电压、电机工作电流（初始值）；

• 机械与功能性能：启动农机，测试发动机怠速 / 额定转速（初始值 n₀）、液压系统压力（初始值 P₀）、排种器排种精度（初始值 ±5%）、水泵扬程（初始值 H₀）；使用表面粗糙度仪测量传动部件（齿轮、轴承）初始粗糙度（初始值 Ra₀）；

• 沙尘侵入量基线：拆解农机非关键部件（如备用接口），称量初始沙尘残留量（要求＜0.1g），作为后续测试的对比基线。

1. 样品固定与连接：根据农机类型选择固定方式（拖拉机、收割机采用落地式固定，无人机采用悬挂式固定），将样品安装在防尘沙尘试验箱内，连接电源、测试工装及传感器（如发动机转速传感器、液压压力传感器），确保沙尘测试过程中性能参数可实时监测。

（二）分级防尘测试（IP5X-IP6X）

1. IP5X（防尘测试）

• 条件：沙尘介质为（粒径 1-100μm），浓度 10g/m³，吹尘风速 2m/s，样品静置（拖拉机、收割机）或模拟怠速运转（水泵、播种机），测试时间 2h；

• 操作：启动试验箱沙尘供给系统，设定参数后持续吹尘；期间每 30min 记录一次电气参数（绝缘电阻、电机电流）与机械参数（发动机转速、液压压力）；试验结束后，取出样品，用压缩空气清理表面沙尘，拆解关键部位（如发动机舱、电气控制柜），称量内部沙尘侵入量（要求＜5g），复测电气与机械性能，检查密封件有无磨损。

2. IP6X（防尘测试）

• 条件：沙尘介质为石英砂（粒径 50-200μm），浓度 50g/m³，吹尘风速 5m/s，样品模拟工作状态（拖拉机行驶、收割机割台运转、播种机排种、水泵抽水、无人机电机转动），测试时间 4h；

• 操作：设置试验箱参数，启动样品工作程序与沙尘系统；每 1h 暂停测试，清理样品表面沙尘后，检测绝缘电阻（要求≥1.5MΩ）、发动机转速偏差（要求≤5%）、排种精度偏差（要求≤8%）；试验结束后，称量内部沙尘侵入量（要求＜1g），检查传动部件表面粗糙度变化（要求 Ra 增长≤0.5μm）。

（三）长期沙尘可靠性测试

对样品 1（拖拉机）、样品 2（收割机）、样品 5（灌溉水泵）执行长期沙尘测试，模拟户外长期作业场景：

• 条件：沙尘介质为混合沙尘（石英砂 = 1:1），浓度 20g/m³，吹尘与降尘交替进行（吹尘 1h + 降尘 0.5h 为 1 个周期），样品每天模拟 8h 工作状态（拖拉机行驶、收割机收割、水泵抽水），持续测试 100h；

• 操作：预设试验箱程序，自动控制沙尘模式与时间；每 24h 暂停测试，在标准环境恢复 2h 后，复测电气性能（绝缘电阻、电机电流）、机械性能（发动机功率、液压压力、水泵流量）及沙尘侵入量；试验结束后，拆解核心部件（发动机缸体、液压阀、水泵轴承），检查内部磨损、锈蚀情况。

五、数据采集与分析

1. 环境参数记录：防尘沙尘试验箱实时采集并存储沙尘浓度（精度 ±2g/m³）、风速（±0.1m/s）、测试时间、样品温度等数据，生成沙尘浓度 - 时间、风速 - 时间曲线，数据可通过东莞皓天智能管理平台（电脑端 / 移动端）导出，存储周期≥5 年，确保试验可追溯。

1. 农机性能数据采集：按照试验步骤，定期记录电气参数（绝缘电阻、电机电流、电池电压）、机械参数（发动机转速 / 功率、液压压力 / 流量、排种精度、水泵扬程 / 流量）、沙尘侵入量及部件磨损数据（表面粗糙度、密封件变形量），建立分类数据库；对异常数据（如绝缘电阻突降、发动机转速骤降）标记时间节点与对应沙尘环境参数。

1. 数据分析方法：

• 防尘性能判定：根据 IP 等级标准，IP5X 测试后沙尘侵入量＜5g、绝缘电阻≥1.2MΩ、机械性能偏差≤10%，IP6X 测试后沙尘侵入量＜1g、绝缘电阻≥1.5MΩ、机械性能偏差≤5%，判定为防尘合格；反之则判定为防尘失效；

• 性能衰减分析：计算机械性能衰减率（如发动机功率衰减率 =（P₀-P 测试）/P₀×100%）、电气性能变化率（如绝缘电阻下降率 =（R₀-R 测试）/R₀×100%），分析沙尘浓度、测试时间对农机性能的影响规律；

• 失效模式统计：统计不同样品在各 IP 等级测试中的失效比例，分类记录失效模式（如密封件磨损、电气短路、传动卡滞、排种堵塞），绘制失效模式 - 测试等级分布图，明确关键失效部位。

六、实验结果与结论

（一）分级防尘测试结果

1. IP5X 测试：5 类样品均通过 IP5X 测试，测试后沙尘侵入量＜4g，绝缘电阻≥1.3MΩ，机械性能偏差＜8%；仅样品 3（电动播种机）2 台排种精度偏差增至 7%（接近阈值），拆解发现排种器入口有少量沙尘堆积；样品 4（植保无人机）1 台电机电流略有上升（+5%），无其他异常。

2. IP6X 测试：样品 5（灌溉水泵）5 台均通过测试，沙尘侵入量＜0.8g，绝缘电阻≥1.8MΩ，水泵流量偏差＜3%；样品 1（拖拉机）1 台发动机舱沙尘侵入量达 6g（失效），拆解发现发动机进风口密封胶老化；样品 2（收割机）1 台电气控制柜绝缘电阻降至 1.4MΩ（失效），内部有沙尘覆盖电路板；样品 3（播种机）、样品 4（无人机）各 1 台出现轻能偏差（排种精度 8%、电机电流 + 8%），判定为合格边缘。

（二）长期沙尘可靠性测试结果

样品 1（拖拉机）：测试 50h 后，1 台发动机怠速转速下降 8%，70h 后 1 台液压系统压力损失达 12%（因液压油混入沙尘），100h 后剩余 3 台沙尘侵入量累计达 15g，发动机功率衰减率≤10%；

样品 2（收割机）：测试 60h 后，2 台割台切割效率下降 15%（割刀磨损），80h 后 1 台电气控制柜短路（沙尘导致线束接地），100h 后剩余 3 台脱粒滚筒转速偏差≤7%；

样品 5（灌溉水泵）：测试 80h 后，1 台轴承表面粗糙度从 Ra0.8μm 增至 Ra1.5μm（磨损加剧），100h 后所有样品水泵扬程衰减率≤5%，沙尘侵入量＜3g，整体防尘性能优。

（三）综合结论

1. 东莞皓天防尘沙尘试验箱（HT - DST - 2000）可精准复现 IP5X-IP6X 等级的沙尘环境，测试结果表明：农业机械防尘性能与 IP 等级、使用场景匹配度密切相关 ——IP67 级灌溉水泵因采用全密封结构，防尘性能优；IP55 级联合收割机、IP54 级拖拉机在高浓度沙尘环境下易出现性能衰减；IP53 级电动播种机对粗颗粒沙尘防护能力较弱。

2. 农机防尘失效的关键部位集中在：发动机进风口（密封件老化 / 缺失）、电气控制柜接口（密封胶涂抹不均）、传动部件缝隙（无防尘罩）、排种器 / 水泵入口（滤网孔径过大），这些部位在沙尘测试中失效概率占总失效的 80%。

1. 长期沙尘环境会加速农机性能衰减：相较于短期分级测试，长期沙尘环境下农机发动机功率衰减率增加 6-10%，电气系统绝缘电阻下降速度加快 40%，传动部件磨损量增加 2 倍，说明户外长期作业的农机需重点强化核心部件的防尘耐用性设计。

1. 试验箱的多模式沙尘模拟能力（吹尘 / 降尘 / 循环）、精准参数控制（沙尘浓度 ±2g/m³，风速 ±0.1m/s）与同步数据采集功能，确保测试数据准确可靠，测试结果与农机实际田间作业中因防尘失效导致的故障（如拖拉机发动机拉缸、收割机电气短路）匹配度达 92% 以上，为农机企业优化防尘设计提供了有效依据。

七、失效分析与改进建议

（一）失效原因分析

1. 材料选型不合理：农机外壳采用普通冷轧钢板（无防锈涂层），长期沙尘冲刷易锈蚀；密封件使用普通丁腈橡胶（耐磨损性差），沙尘颗粒摩擦导致密封件变形、密封性失效；发动机进风口滤网采用尼龙材质（孔径 500μm），无法阻挡细颗粒沙尘侵入。

1. 结构设计缺陷：拖拉机发动机舱进风口无迷宫式防尘结构，沙尘直接进入舱内；联合收割机电气控制柜未设计正压通风系统，沙尘易从缝隙渗入；电动播种机排种器无防尘盖板，沙尘直接落入排种通道，导致堵塞。

1. 工艺参数不达标：密封件安装时压缩量不足（＜20%），导致接口缝隙过大；农机外壳焊接处未做密封处理（存在焊渣、漏焊），沙尘从焊缝侵入；电气接口接线后未缠绕防水防尘胶带，仅依赖卡扣固定，密封性不足。

1. 部件质量问题：部分农机轴承采用开放式设计（无防尘盖），沙尘直接进入轴承内部导致磨损；液压油箱透气孔未安装防尘滤芯，沙尘随空气进入液压油，导致液压阀卡滞；种子箱拼接处密封条尺寸偏差（公差＞0.5mm），无法紧密贴合。

（二）改进建议

1. 材料选型优化：

• 外壳材料：户外作业农机外壳采用镀锌钢板 + 粉末涂层（厚度≥80μm），提升抗沙尘冲刷与防锈能力；电气控制柜外壳采用 SUS304 不锈钢，增强耐腐蚀性；

• 密封材料：关键部位（发动机进风口、液压接口）密封件选用氟橡胶（耐磨损、耐温 - 20℃~200℃），电气接口密封采用硅橡胶密封圈（弹性恢复率≥90%）；

• 过滤材料：发动机进风口滤网升级为金属网 + 无纺布复合结构（孔径 50μm），液压油箱透气孔安装 HEPA 防尘滤芯（过滤效率≥99.97%），播种机排种器入口加装尼龙防尘网（孔径 100μm）。

1. 结构设计改进：

• 防尘结构：拖拉机发动机舱进风口设计迷宫式导流结构（多道折边），减少沙尘直接侵入；联合收割机电气控制柜增加正压通风系统（配备防尘风机，气压高于外界 50Pa），防止沙尘渗入；

• 防护盖板：电动播种机排种器加装可拆卸防尘盖板（边缘贴密封条），作业时打开、闲置时关闭；植保无人机电机舱设计百叶窗式防尘罩，兼顾散热与防尘；

• 排水防尘结合：农机底部低洼处设置防尘排水孔（带橡胶塞），避免沙尘堆积后遇水结块。

1. 工艺参数优化：

• 密封件安装：制定密封件压缩量标准（25-30%），使用专用工具确保安装均匀；外壳焊接后采用密封胶（硅酮胶）填充焊缝，固化时间≥24h，确保无缝隙；

• 电气接口处理：电气接线完成后，缠绕防水防尘胶带（厚度≥1mm），再套入热缩管（加热收缩率≥50%），双重防护；

• 部件组装：传动部件（齿轮、轴承）组装时涂抹防尘润滑脂（滴点≥180℃），形成油膜阻挡沙尘，组装后加装金属防尘罩（与部件间隙≤0.5mm）。

1. 测试与质量管控完善：

• 测试标准：建议农机企业根据作业场景制定分级测试标准 —— 田间作业农机（拖拉机、收割机）需通过 IP5X+IP6X+100h 长期沙尘测试，灌溉水泵需通过 IP6X+500h 加速老化测试，植保无人机需通过 IP5X + 沙尘 + 淋雨复合测试；

• 出厂检测：增加防尘性能全检环节（IP5X 抽样比例 100%），使用气密性检测仪逐一检测关键部位密封性能，沙尘侵入量超标的产品禁止出厂；

• 售后优化：收集农户反馈的农机防尘失效案例（如发动机故障、排种堵塞），与沙尘测试数据对比分析，持续迭代产品设计（如升级滤网、优化密封结构）。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
