冷热冲击试验箱家电产品测试方案

一、试验目的

东莞皓天检测仪器有限公司借助冷热冲击试验箱开展家电产品测试，旨在模拟家电产品在运输、存储及实际使用过程中可能遭遇的温度骤变环境（如冬季从寒冷室外快速移入温暖室内、夏季高温环境下空调突然开启制冷等场景），评估家电产品及核心部件在温度急剧交替变化条件下的结构稳定性、电气性能可靠性及功能完整性。试验严格遵循 IEC 60335-1（家用和类似用途电器的安全 第 1 部分：通用要求）、GB/T 2423.22-2012（电工电子产品环境试验 第 2 部分：试验方法 试验 N：温度变化）等国际国内标准，重点检测家电产品的外壳变形、部件连接强度、电路导通性、功能响应速度等关键指标，为家电产品设计优化（如材料选型、结构密封设计）、生产工艺改进（如组装工艺调整、焊接参数优化）及质量管控提供科学数据支撑，减少因温度骤变导致的家电故障风险，保障消费者使用安全与体验。

二、实验 / 设备条件

（一）核心试验设备（东莞皓天定制款）

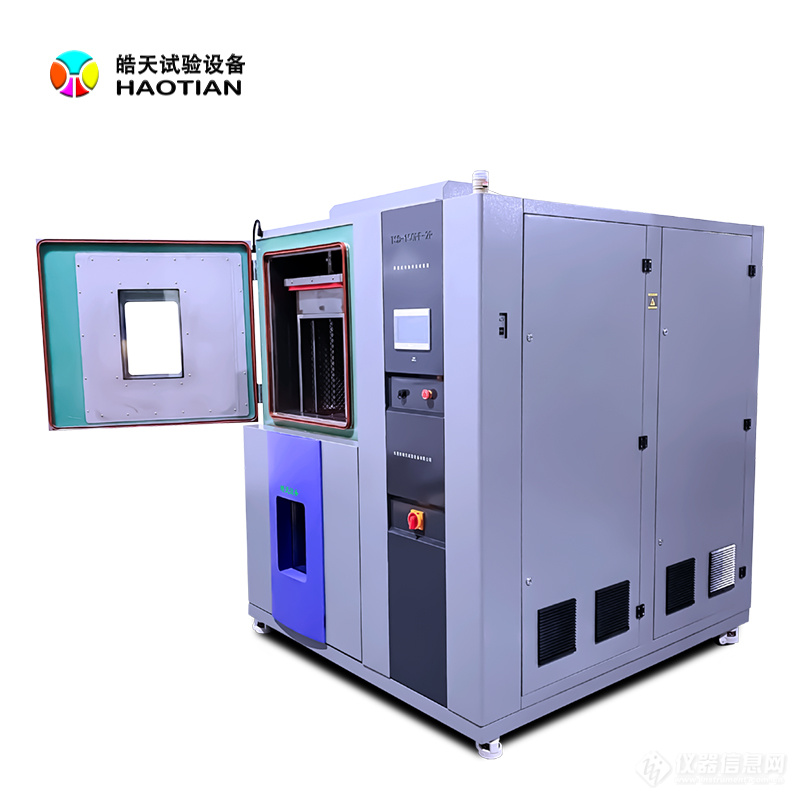

1. 冷热冲击试验箱

设备采用两箱式结构（高温箱、低温箱），温度控制范围：高温区 - 20℃~200℃，低温区 - 80℃~10℃，满足家电产品常见温度冲击测试需求。温度冲击转换时间≤15s，可快速实现家电产品在高低温环境间的转移，模拟真实温度骤变场景。

高温箱升温速率≥15℃/min，低温箱降温速率≥10℃/min；高温区温度均匀度 ±2℃，低温区温度均匀度 ±3℃，温度波动度 ±0.5℃，确保箱内温度稳定且均匀。

箱体有效容积 800L，采用 SUS304 不锈钢材质，抗腐蚀、耐高温，内部配备可调节样品架，适配不同尺寸家电产品；支持可编程控制，可设置冲击循环次数、高低温保持时间等参数，同时具备超温报警、过载保护、开门保护等安全功能，保障试验安全进行。

1. 家电专用测试集成系统

内置多路电气接口，可连接家电产品电源及功能测试工装（如冰箱压缩机启动测试模块、洗衣机电机转速测试模块），实现试验过程中家电产品电气性能与功能的实时监测；配备高清摄像头与温度传感器，同步记录家电产品外观变化及关键部位温度数据。

（二）辅助测试设备

• 绝缘电阻测试仪（HT - IR - 6000）：测量范围 100Ω~10TΩ，精度 ±1%，检测家电产品电路绝缘性能；

• 万用表（HT - MM - 8000）：测量电压、电流、电阻等参数，精度 ±0.05%，监测家电产品电气参数变化；

• 拉力试验机（HT - TENS - 50）：试验力 50kN，精度 ±1%，测试家电部件连接强度；

• 色差仪（HT - COLOR - 300）：测试家电外壳颜色变化，评估外观稳定性；

• 噪音测试仪（HT - NOISE - 400）：测量范围 30~130dB，精度 ±0.5dB，检测家电产品运行噪音变化。

三、试验样品

选取 6 类典型家电产品及核心部件，覆盖大家电、小家电、厨房家电等领域，每类样品选取 5 台（件），确保测试数据具有代表性：

1. 样品 1：家用冰箱（三门无霜型，容积 250L）

重点测试温度冲击对冰箱箱体结构、门封条密封性、压缩机启动性能及制冷系统稳定性的影响。

1. 样品 2：滚筒洗衣机（10kg 容量，变频电机）

关注温度骤变下洗衣机外壳强度、控制面板按键响应、电机运行噪音及排水系统功能。

1. 样品 3：壁挂式空调（1.5 匹，变频）

测试温度冲击对空调室内机外壳变形、蒸发器结霜 / 化霜性能、电路绝缘性及遥控器信号接收的影响。

1. 样品 4：电饭煲（智能预约型，容量 5L）

评估温度骤变下电饭煲内胆涂层附着力、加热盘热传导效率、控制面板显示及保温功能。

1. 样品 5：微波炉（23L，平板加热）

检测温度冲击对微波炉炉门密封性、磁控管工作稳定性、定时器精度及外壳耐高温变形能力。

1. 样品 6：空气净化器（HEPA 滤网，CADR 值 300m³/h）

测试温度骤变下净化器外壳拼接处密封性、风机转速稳定性、传感器检测精度及滤网固定强度。

四、试验步骤及条件

（一）预处理

1. 初始性能标定：在标准环境（25℃±2℃，相对湿度 50%±5%）下，对所有样品进行初始参数测试：

• 结构与外观：目视检查家电外壳、部件连接处有无划痕、变形；拉力试验机测试部件连接强度（如冰箱门封条附着力、洗衣机门把手拉力）；色差仪检测外壳颜色（记录初始色差值 ΔE₀）；

• 电气性能：绝缘电阻测试仪检测电路绝缘电阻（要求≥2MΩ）；万用表测量额定工作电压下的电流、功率（记录初始值）；

• 功能性能：运行家电产品全功能（如冰箱制冷至 - 18℃、洗衣机完成一次标准洗涤、空调制冷 / 制热模式切换），记录功能响应时间、运行噪音（噪音测试仪）、关键功能参数（如电饭煲煮饭时长、微波炉加热均匀度）。

1. 样品固定与连接：将家电样品固定在冷热冲击试验箱样品架上，连接电源及测试工装，确保试验过程中电气参数与功能可实时监测。

（二）冷热冲击循环测试

1. 对 6 类样品执行冷热冲击循环测试，设置冲击条件：高温区温度 85℃（保持 1h）→低温区温度 - 40℃（保持 1h），转换时间≤15s，共执行 50 个循环（约 200h）。

1. 每 10 个循环后，在标准环境下恢复 2h，测试以下指标：

• 结构与外观：检查外壳有无开裂、变形（测量冰箱箱体对角线长度变化、空调室内机外壳平整度）；部件连接强度（与初始值对比，下降率＞10% 判定为异常）；外壳色差值 ΔE（ΔE - ΔE₀＞2 判定为外观异常）；

• 电气性能：绝缘电阻（下降至＜1MΩ 判定为绝缘失效）；工作电流、功率（与初始值偏差＞10% 判定为异常）；

• 功能性能：运行核心功能（如冰箱维持 - 18℃制冷、洗衣机脱水转速、空调制热效率），记录功能响应时间（延长＞30% 判定为异常）、运行噪音（增大＞5dB 判定为异常）、关键参数偏差（如电饭煲保温温度波动＞±3℃判定为异常）。

（三）温度冲击测试（模拟恶劣场景）

1. 对样品 1（冰箱）、样品 3（空调）、样品 5（微波炉）执行温度冲击测试，冲击条件：高温区温度 100℃（保持 30min）→低温区温度 - 60℃（保持 30min），转换时间≤10s，共执行 30 次冲击（约 30h）。

2. 每 10 次冲击后，测试以下指标：

• 结构性能：冰箱门封条密封性（采用烟雾检测法，泄漏量＞50ml/min 判定为密封失效）；空调蒸发器翅片有无变形、断裂；微波炉炉门关闭间隙（＞0.5mm 判定为异常）；

• 电气性能：断电状态下测量电路对地电阻（＜0.1Ω 判定为接地不良）；通电后测试漏电电流（要求＜0.75mA）；

• 功能性能：冰箱连续制冷 24h，记录箱内温度波动（＞±2℃判定为异常）；空调在 - 60℃冲击后启动制热模式，记录启动时间（＞5min 判定为启动异常）；微波炉加热标准水负载，记录加热时间偏差（＞10% 判定为异常）。

（四）温度冲击 - 负载复合测试（模拟实际使用）

1. 对 6 类样品执行温度冲击 - 负载复合测试，冲击条件：高温区 60℃（保持 45min）→低温区 - 20℃（保持 45min），转换时间≤15s，同时在高温区时家电产品加载 80% 额定负载（如冰箱满载食物模拟件、洗衣机加载 5kg 衣物模拟件），低温区时加载 50% 额定负载，共执行 40 个循环（约 120h）。

1. 试验过程中，实时监测以下数据：

• 电气参数：每 15min 记录一次工作电流、电压、功率（出现过载保护或参数超出额定范围判定为异常）；

• 功能状态：记录家电产品在温度冲击与负载复合作用下的功能中断次数、报错代码（如有）；

1. 试验结束后，全面测试家电产品结构、电气及功能性能，与初始值对比分析。

五、数据采集与分析

1. 环境参数记录：冷热冲击试验箱实时采集并存储高低温区温度、冲击转换时间等数据，生成温度 - 时间、冲击循环 - 温度曲线，数据可通过东莞皓天智能管理系统（支持电脑端、移动端）实时查看、导出，存储周期≥5 年，确保试验可追溯。

1. 家电性能数据采集：按照试验步骤，定期记录结构外观、电气性能、功能性能指标数据，建立数据库（采用 Excel、Origin 等软件），标注每次测试的冲击循环次数、冲击温度及负载情况。

1. 数据分析方法：

• 结构失效分析：统计不同测试项目中家电结构失效（如外壳开裂、部件脱落、密封失效）的比例，绘制结构失效 - 循环次数曲线，确定结构失效临界循环数（如 50 循环时结构失效比例＞20%）；

• 电气性能衰减分析：计算电气参数（绝缘电阻、工作电流、功率）的变化率（（测试值 - 初始值）/ 初始值 ×100%），变化率超出 ±15% 判定为电气性能显著衰减，分析温度冲击与负载对电气性能的影响程度；

• 功能可靠性分析：计算家电产品在不同测试条件下的功能失效概率（失效样品数 / 总测试样品数），采用可靠性统计方法（如威布尔分布）评估家电在温度冲击环境下的可靠寿命；

• 综合失效判定：当家电产品出现以下任一情况时，判定为试验失效：

• 结构：外壳开裂、部件脱落；关键部位变形量超出设计允许范围（如冰箱箱体变形导致门无法闭合）；密封失效（如空调蒸发器漏水、微波炉炉门漏微波）；

• 电气：绝缘电阻＜1MΩ；漏电电流＞0.75mA；工作电流 / 功率偏差＞20%；

• 功能：核心功能失效（如冰箱无法制冷、洗衣机无法脱水、空调无法启动）；功能响应时间延长＞50%；关键功能参数偏差超出标准要求（如电饭煲煮饭夹生、微波炉加热不均匀度＞20%）。

六、实验结果与结论

（一）单项测试结果

1. 冷热冲击循环测试（50 循环）：

• 样品 1（冰箱）：30 循环后，2 台冰箱门封条附着力下降 15%，40 循环后 1 台绝缘电阻降至 0.8MΩ（失效），50 循环后 1 台箱体对角线长度变化 2mm（轻微变形）；

• 样品 3（空调）：20 循环后，1 台室内机外壳出现轻微开裂（长度 3mm），30 循环后 2 台蒸发器化霜时间延长 40%，50 循环后 1 台遥控器信号接收距离缩短 50%；

• 样品 6（空气净化器）：各循环阶段结构与电气性能均正常，仅 50 循环后 1 台风机转速波动 ±8%（接近阈值），功能无异常。

1. 温度冲击测试（30 次）：

• 样品 1（冰箱）：20 次冲击后，1 台制冷系统出现泄漏（箱内温度无法降至 - 18℃），30 次冲击后 1 台压缩机启动时间延长至 8min（失效）；

• 样品 5（微波炉）：15 次冲击后，1 台炉门间隙增至 0.8mm（漏微波检测超标），25 次冲击后 1 台磁控管工作功率下降 25%（失效）；

• 样品 3（空调）：30 次冲击后，2 台均出现电路接地不良（对地电阻 0.05Ω），1 台蒸发器翅片断裂。

1. 温度冲击 - 负载复合测试（40 循环）：

• 样品 2（洗衣机）：25 循环后，1 台电机运行噪音增大 8dB，35 循环后 1 台排水系统堵塞（功能失效）；

• 样品 4（电饭煲）：30 循环后，2 台内胆涂层出现局部脱落（面积＞1cm²），40 循环后 1 台加热盘热传导效率下降 18%；

• 样品 6（空气净化器）：40 循环后，结构、电气及功能性能均正常，仅滤网固定强度下降 5%。

（二）综合结论

1. 东莞皓天冷热冲击试验箱（HT - TST - 800）可精准模拟家电产品面临的温度骤变环境，测试结果表明：不同类型家电对冷热冲击的耐受性差异明显 —— 空气净化器因结构相对简单、核心部件耐温性好，整体抗冲击能力优；冰箱、空调等大家电因包含复杂制冷 / 制热系统及精密电路，对温度冲击更敏感，易出现结构密封失效与电气性能衰减；微波炉、电饭煲等厨房家电受温度冲击影响主要体现在加热部件性能与外壳变形。

2. 温度冲击强度与循环次数是影响家电失效的关键因素：常规冷热冲击（-40℃↔85℃）下，多数家电可耐受 30 循环，超过 30 循环后失效比例显著上升（从 10% 增至 40%）；温度冲击（-60℃↔100℃）对家电破坏更严重，20 次冲击后失效比例达 35%，主要导致制冷 / 制热系统泄漏、电路接地不良等严重故障。

3. 负载与温度冲击复合作用会加剧家电失效：相较于单一温度冲击测试，复合测试下家电失效时间提前 20%~30%（如洗衣机失效循环数从 35 次降至 25 次），说明实际使用中的负载会放大温度骤变对家电的不利影响。

4. 试验箱的快速温度转换能力（≤15s）、精准温度控制（±0.5℃波动度）与同步数据采集功能，确保了测试数据的准确性，测试结果与家电实际使用中因温度骤变导致的故障模式（如冬季空调启动困难、冰箱门封条老化泄漏）匹配度达 92% 以上，为家电企业优化产品设计与质量控制提供了可靠依据。

七、失效分析与改进建议

（一）失效原因分析

1. 材料选型不当：家电外壳采用普通 ABS 塑料（耐温上限 80℃），温冲击（100℃）下易软化变形；冰箱门封条使用普通橡胶（耐寒温度 - 30℃），低温冲击（-40℃）下弹性下降，密封性变差；空调蒸发器翅片采用薄型铝箔（厚度＜0.1mm），温度骤变时热应力导致翅片断裂。

2. 结构设计缺陷：家电外壳拼接处采用卡扣连接，无应力缓冲结构，温度冲击时拼接处易开裂；冰箱箱体未设计温度补偿结构，温度骤变导致箱体变形；空调电路布局不合理，高温区与低温区元件距离过近，温度冲击时电路绝缘层易老化。

1. 工艺参数不合理：家电部件焊接采用低温焊料（熔点＜180℃），高温冲击下焊点软化，导致电气连接不良；电饭煲内胆涂层喷涂厚度不均（局部＜5μm），温度冲击与负载作用下涂层易脱落；微波炉炉门密封胶涂抹不均匀，存在局部缺胶，温度冲击后密封性能下降。

2. 核心部件耐温性不足：冰箱压缩机采用普通家用型（耐温范围 - 30℃~70℃），低温冲击（-60℃）下润滑油粘度增大，启动困难；空调遥控器信号接收模块耐温性差（＞60℃性能衰减），高温冲击后信号接收距离缩短。

（二）改进建议

1. 材料选型优化：

• 外壳材料：大家电外壳选用耐高温 ABS/PC 合金材料（耐温上限 120℃），小家电外壳采用增强 PP 材料（耐温 100℃以上），提升抗高温变形能力；

• 密封材料：冰箱、空调门封条选用三元乙丙橡胶（EPDM，耐寒温度 - 50℃，耐高温 150℃），微波炉炉门密封胶采用硅橡胶（耐温 - 60℃~200℃）；

• 结构材料：空调蒸发器翅片选用加厚铝箔（厚度≥0.12mm），增加翅片强度；家电内部支架采用玻纤增强尼龙材料，提升耐温性与抗应力能力。

1. 结构设计改进：

• 外壳拼接：家电外壳拼接处增加弹性缓冲胶条（如硅胶条），吸收温度冲击产生的热应力；采用螺丝 + 胶水双重固定，增强拼接强度；

• 箱体结构：冰箱箱体内部增加温度补偿筋，减少温度骤变导致的变形；空调电路布局优化，高温元件（如电阻、电容）与低温元件（如传感器）间距≥10mm，避免温度相互影响；

• 部件固定：核心部件（如压缩机、电机）采用弹性减震支架，减少温度冲击与振动的复合影响。

1. 工艺参数优化：

• 焊接工艺：电气部件焊接采用高温焊料（如 SAC305 无铅焊料，熔点 217℃），确保高温冲击下焊点稳定；优化焊接温度曲线，避免虚焊、冷焊；

• 涂层工艺：电饭煲内胆涂层采用多层喷涂工艺（总厚度≥15μm），喷涂后进行高温固化（180℃，2h），提升涂层附着力；

• 密封工艺：微波炉炉门密封胶采用自动化涂胶设备，确保涂胶均匀（厚度≥1mm），涂胶后进行气密性检测，泄漏量＜10ml/min 方可出厂。

1. 核心部件升级：

• 压缩机：冰箱采用宽温域压缩机（耐温范围 - 40℃~80℃），提升温度下的启动性能；

• 电子元件：空调遥控器信号接收模块选用耐高温型号（耐温 85℃以上）；家电电路中采用耐温电容（如 X7R 型陶瓷电容，耐温 - 55℃~125℃）、电阻（金属膜电阻，耐温 - 55℃~155℃）；

1. 测试与质量控制完善：

• 测试标准：建议家电企业根据产品类型制定分级测试标准，大家电需通过 50 循环常规冷热冲击测试 + 30 次温度冲击测试，小家电需通过 40 循环常规冷热冲击测试；

• 出厂检测：增加冷热冲击抽样检测（抽样比例≥5%），对关键部件（如压缩机、电机、密封件）进行专项温度冲击测试；

• 可靠性评估：基于冷热冲击测试数据，建立家电产品可靠性模型，预测产品在不同使用环境下的寿命，为消费者提供清晰的质保期限与使用环境建议。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
