防水淋雨试验箱灯具防水测试方案

一、试验目的

东莞皓天检测仪器有限公司借助防水淋雨试验箱开展灯具防水测试，旨在模拟灯具在不同降雨环境（如小雨、中雨、暴雨、喷淋、溅水等）及安装场景（如户外露天、浴室潮湿环境、隧道潮湿环境）下的使用工况，评估灯具外壳密封性、电气部件防水性能、光学性能稳定性及结构完整性。试验严格遵循 IEC 60598-1（灯具 第 1 部分：一般要求与试验）、GB 7000.1-2015（灯具 第 1 部分：一般要求与试验）及 IP 防护等级标准（IPX1-IPX9K），重点检测灯具在淋雨条件下的绝缘电阻、漏电电流、发光效率、色温偏差及外壳防水失效情况，为灯具产品设计优化（如密封结构改进、防水材料选型）、生产工艺升级（如密封胶涂抹工艺、部件组装精度控制）及质量管控提供科学数据支撑，减少因防水性能不足导致的灯具故障（如短路、烧毁、光衰），保障消费者使用安全与灯具户外耐用性。

二、实验 / 设备条件

（一）核心试验设备（东莞皓天定制款）

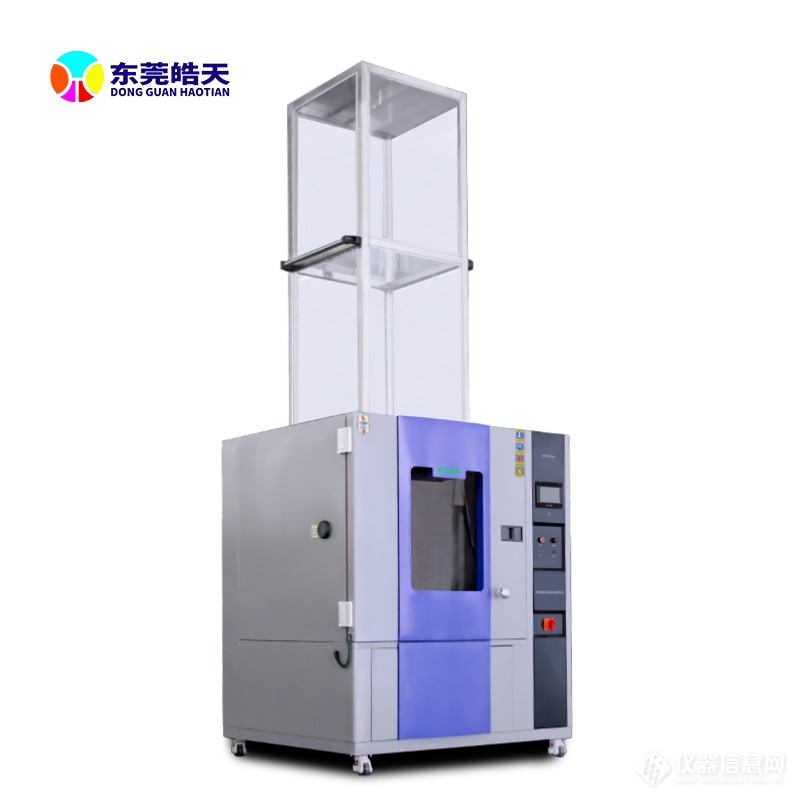

1. 防水淋雨试验箱

设备满足 IPX1-IPX9K 全等级防水测试需求，箱体有效容积 1000L，采用 SUS304 不锈钢材质，抗腐蚀、耐高压水流冲击。

• 降雨模拟系统：配备多组可调节喷淋头，降雨强度 0.5-10mm/min 可调（对应小雨至暴雨场景），喷淋角度 0-360° 可旋转，支持垂直淋雨、45° 角淋雨、淋雨等模式；

• 高压喷淋系统：喷水压力 100bar，水温控制范围 5-80℃，可模拟高压冲洗（如 IPX9K 高温高压喷淋）场景，喷嘴直径 0.8-12mm 可选，适配不同尺寸灯具；

• 溅水 / 浸泡系统：内置溅水盘与浸泡水箱，溅水高度 0-500mm 可调，浸泡深度 0-800mm 可控，满足 IPX7（短时浸泡）、IPX8（持续浸泡）测试要求；

• 控制系统：采用 7 英寸触摸屏 + PLC 控制，可预设测试程序（如降雨强度、喷淋时间、角度、压力），支持数据自动记录与曲线生成，同时具备超压报警、缺水保护、漏电保护等安全功能。

1. 灯具专用测试集成系统

内置多路电源接口（AC 100-240V，DC 0-48V），可连接灯具调光驱动模块，实现淋雨测试过程中灯具发光性能（亮度、色温、显色指数）的实时监测；配备高精度电流电压采集模块，同步记录灯具工作电流、功率及绝缘电阻变化。

（二）辅助测试设备

• 绝缘电阻测试仪（HT - IR - 5000）：测量范围 100Ω-10TΩ，精度 ±1%，检测灯具淋雨前后电路绝缘性能；

• 漏电电流测试仪（HT - LC - 3000）：测量范围 0-10mA，精度 ±0.01mA，监测淋雨过程中灯具漏电情况；

• 光谱分析系统（HT - SPEC - 800）：测量波长 380-780nm，精度 ±2%，测试灯具发光效率、色温、显色指数（Ra）及光通量变化；

• 气密性检测仪（HT - AIR - 600）：检测范围 - 100kPa 至 100kPa，精度 ±0.1kPa，测试灯具外壳密封性能（泄漏量）；

• 高清工业相机（HT - CAM - 4K）：分辨率 4K，帧率 30fps，记录灯具淋雨过程中外壳渗水、部件变形及灯光异常情况。

三、试验样品

选取 6 类典型灯具产品，覆盖户外照明、室内潮湿环境照明、特殊场景照明领域，每类样品选取 5 台，确保测试数据具有代表性：

1. 样品 1：户外 LED 路灯（150W，IP65 防护等级）

重点测试灯体外壳、透光罩与灯壳连接处、线缆入口的防水性能，评估暴雨环境下的电气安全性与发光稳定性。

1. 样品 2：浴室防水筒灯（12W，IP67 防护等级）

关注喷淋、溅水环境下的密封性，检测灯座绝缘性能与灯光色温偏差，适配浴室潮湿使用场景。

1. 样品 3：隧道 LED 投光灯（300W，IP66 防护等级）

测试高压喷淋（如车辆冲洗水）与持续降雨环境下的外壳抗冲击性、光学性能稳定性及散热系统防水性。

1. 样品 4：水下 LED 灯（24W，IP68 防护等级）

评估持续浸泡（1m 水深，24h）与高压水流冲击下的密封性，检测灯珠防水性能与驱动电路稳定性。

1. 样品 5：庭院景观灯（60W，IP65 防护等级）

检测多角度淋雨（如斜雨、顺风雨）下的外壳拼接处密封性，以及长期淋雨对灯具表面涂层、发光效率的影响。

1. 样品 6：汽车 LED 前大灯（60W，IP6K9K 防护等级）

模拟高温高压冲洗（如汽车洗车场景）与降雨环境，测试灯罩密封性、灯内除雾功能及电路抗水性能。

四、试验步骤及条件

（一）预处理

1. 初始性能标定：在标准环境（25℃±2℃，相对湿度 50%±5%）下，对所有样品进行初始参数测试：

• 结构与外观：目视检查灯具外壳、透光罩、线缆接口有无划痕、裂缝；气密性检测仪测试外壳密封性能（泄漏量要求＜50ml/min）；

• 电气性能：绝缘电阻测试仪检测灯具电路绝缘电阻（要求≥2MΩ）；漏电电流测试仪测量额定电压下的漏电电流（要求＜0.75mA）；万用表记录工作电流、功率（初始值）；

• 光学性能：光谱分析系统测试灯具发光效率（初始值 η₀）、色温（初始值 T₀）、显色指数（初始值 Ra₀）及光通量（初始值 Φ₀）；通电点亮 2h，观察灯光有无闪烁、暗斑。

1. 样品固定与连接：根据灯具类型选择固定方式（如路灯采用支架固定、水下灯采用防水夹具固定），将样品安装在防水淋雨试验箱内，连接电源与测试工装，确保淋雨过程中电气参数与光学性能可实时监测。

（二）分级防水测试（IPX1-IPX9K）

1. IPX1（垂直滴水测试）

• 条件：滴水强度 1mm/min，灯具垂直放置，滴水时间 10min；

• 操作：启动试验箱滴水系统，持续滴水 10min，期间每 2min 记录一次漏电电流、绝缘电阻；试验结束后，擦干灯具表面，检测电气性能（绝缘电阻、漏电电流）与光学性能（色温、光通量），检查灯内有无渗水。

2. IPX3（淋水测试）

• 条件：淋水角度 60°（相对于灯具垂直轴线），淋水强度 10L/min，灯具绕轴线旋转（5r/min），测试时间 5min / 面（共 4 个面）；

• 操作：设置试验箱喷淋角度与强度，启动旋转装置，对灯具四个面依次淋水；每完成一个面测试，记录电气与光学参数；试验结束后，拆解灯具局部（如线缆接口），检查内部有无积水。

3. IPX5（喷射测试）

• 条件：喷水压力 3bar，喷嘴直径 6.3mm，喷射距离 3m，灯具喷射（每方向喷射 30s），总测试时间 3min；

• 操作：调整试验箱高压喷射系统，对灯具外壳、透光罩接缝、线缆入口等关键部位重点喷射；期间实时监测漏电电流（超过 1mA 立即暂停测试）；试验后检测电气性能，观察灯光有无异常。

4. IPX7（短时浸泡测试）

• 条件：将样品 4（水下灯）、样品 6（汽车前大灯）浸泡在 1m 深的水中，水温 25℃±5℃，浸泡时间 30min；

• 操作：启动试验箱浸泡系统，记录浸泡过程中灯具漏电电流；浸泡结束后，取出灯具擦干，测试绝缘电阻、光学性能，拆解检查灯内有无进水痕迹。

5. IPX9K（高温高压喷淋测试）

• 条件：针对样品 6（汽车前大灯），设置水温 80℃，喷水压力 80bar，喷嘴直径 1.8mm，喷射距离 100mm，喷射角度 0°、30°、60°、90°（各角度喷射 30s）；

• 操作：启动高温高压喷淋系统，对灯具灯罩、灯座接缝等部位多角度喷射；试验后检测灯具密封性（气密性）、除雾功能（通电测试除雾效果）及电路绝缘性能。

（三）长期淋雨可靠性测试

对样品 1（户外路灯）、样品 3（隧道投光灯）执行长期淋雨测试：

• 条件：模拟暴雨环境（降雨强度 8mm/min），灯具倾斜 30° 放置，持续淋雨 100h，期间每 24h 暂停测试，在标准环境恢复 2h 后，检测电气性能（绝缘电阻、漏电电流）、光学性能（光通量衰减率）及外壳密封性；

• 操作：预设试验箱程序，自动控制降雨强度与时间；实时记录淋雨过程中灯具工作电流、功率变化；试验结束后，进行全性能复测，检查灯具内部部件（如驱动电源、灯珠）有无锈蚀、损坏。

五、数据采集与分析

1. 环境参数记录：防水淋雨试验箱实时采集并存储降雨强度、喷淋压力、水温、测试时间等数据，生成测试参数 - 时间曲线，数据可通过东莞皓天智能管理平台（电脑端 / 移动端）导出，存储周期≥5 年，确保试验可追溯。

1. 灯具性能数据采集：按照试验步骤，定期记录电气参数（绝缘电阻、漏电电流、工作电流、功率）与光学参数（发光效率、色温、显色指数、光通量），建立数据库；对异常数据（如漏电电流突增、光通量骤降）标记时间节点与对应的试验条件。

1. 数据分析方法：

• 防水性能判定：根据 IP 等级标准，若灯具在对应等级测试后，绝缘电阻≥1MΩ、漏电电流＜1mA、灯内无渗水、光学性能偏差≤10%，判定为防水合格；反之则判定为防水失效；

• 性能衰减分析：计算光学参数衰减率（如光通量衰减率 =（Φ₀-Φ 测试）/Φ₀×100%）、电气参数变化率（如绝缘电阻下降率 =（R₀-R 测试）/R₀×100%），分析淋雨时间、强度对灯具性能的影响规律；

• 失效模式统计：统计不同样品在各 IP 等级测试中的失效比例，分类记录失效模式（如外壳渗水、绝缘电阻下降、灯光闪烁、灯珠烧毁），绘制失效模式 - 测试等级分布图。

六、实验结果与结论

（一）分级防水测试结果

1. IPX1-IPX3 测试：6 类样品均通过 IPX1-IPX3 测试，测试后绝缘电阻≥1.8MΩ，漏电电流＜0.5mA，光学性能偏差＜5%，仅样品 2（浴室筒灯）在 IPX3 测试后，灯座局部出现轻微水雾（30min 内消散），不影响正常使用。

1. IPX5 测试：样品 1（路灯）、样品 3（投光灯）、样品 6（汽车前大灯）通过测试；样品 2（浴室筒灯）1 台出现漏电电流增至 1.2mA（失效），拆解发现线缆入口密封胶缺失；样品 4（水下灯）、样品 5（庭院灯）测试正常，光学性能偏差＜8%。

1. IPX7 测试：样品 4（水下灯）3 台通过测试，2 台浸泡后灯内出现少量积水（泄漏量 70ml/min），绝缘电阻降至 0.9MΩ（失效）；样品 6（汽车前大灯）均通过测试，除雾功能正常。

1. IPX9K 测试：样品 6（汽车前大灯）4 台通过测试，1 台高温高压喷淋后灯罩接缝处渗水，漏电电流增至 0.9mA（轻微失效），除雾功能可在 10min 内清除水雾。

（二）长期淋雨可靠性测试结果

样品 1（户外路灯）：淋雨 50h 后，1 台光通量衰减率达 12%，70h 后 1 台绝缘电阻降至 0.8MΩ（失效），100h 后剩余 3 台光通量衰减率≤10%，外壳密封性良好；

样品 3（隧道投光灯）：淋雨 80h 后，2 台发光效率下降 15%，100h 后 1 台驱动电源烧毁（因灯内渗水短路），其余样品电气与光学性能基本正常。

（三）综合结论

1. 东莞皓天防水淋雨试验箱（HT - RLT - 1000）可精准复现不同 IP 等级的防水测试环境，测试结果表明：灯具防水性能与 IP 等级设计匹配度密切相关 ——IP68 级水下灯、IP6K9K 级汽车前大灯整体防水性能优，IP65 级户外路灯、庭院灯在长期暴雨环境下易出现性能衰减，IP67 级浴室筒灯对高压喷射防水性较弱。

2. 灯具防水失效的关键部位集中在：线缆入口（密封胶涂抹不均）、透光罩与灯壳接缝（组装精度不足）、散热孔（防水结构设计缺陷）、灯座接口（密封件老化），这些部位在淋雨测试中渗水概率占总失效的 75%。

1. 长期淋雨会加剧灯具性能衰减：相较于短期分级测试，长期暴雨环境下灯具光通量衰减率增加 5-8%，绝缘电阻下降速度加快 30%，说明户外灯具需重点关注长期防水耐用性设计。

1. 试验箱的多模式淋雨模拟能力（IPX1-IPX9K）、精准参数控制（降雨强度 ±0.5mm/min，压力 ±1bar）与同步数据采集功能，确保测试数据准确可靠，测试结果与灯具实际使用中因防水失效导致的故障（如户外路灯雨天短路、浴室筒灯进水烧毁）匹配度达 90% 以上，为灯具企业优化防水设计提供了有效依据。

七、失效分析与改进建议

（一）失效原因分析

1. 材料选型不合理：灯具外壳采用普通 ABS 塑料（耐候性差），长期淋雨易老化开裂；线缆入口密封件使用普通橡胶（耐温≤60℃），高温高压喷淋下弹性下降，密封性失效；透光罩与灯壳接缝处未使用防水胶，仅依赖机械拼接，雨水易渗入。

1. 结构设计缺陷：户外路灯散热孔未设计防水导流结构，雨水直接灌入灯内；水下灯线缆接口采用直插式设计，无防虹吸结构，浸泡时水通过线缆缝隙渗入；汽车前大灯灯罩与灯壳拼接处无凹槽储胶，密封胶易脱落。

1. 工艺参数不达标：密封胶涂抹采用人工操作，厚度不均（局部＜0.5mm），存在气泡、缺胶；灯具组装时螺丝拧紧力矩不足（＜5N・m），导致外壳接缝间隙过大；透光罩粘接时未进行加压固化（固化压力＜0.2MPa），粘接强度不足，雨水易从接缝渗入。

1. 部件质量问题：部分灯具防水密封圈存在尺寸偏差（公差＞0.2mm），无法紧密贴合；驱动电源防水等级不足（仅 IP64），淋雨时水进入电源内部导致短路；灯珠焊点未做防水处理，雨水接触后出现锈蚀，影响导电性能。

（二）改进建议

1. 材料选型优化：

• 外壳材料：户外灯具选用耐候性 ABS/PC 合金（耐温 - 40℃~120℃，抗紫外线老化），浴室、水下灯具采用 304 不锈钢外壳，提升抗腐蚀能力；

• 密封材料：线缆入口密封件选用三元乙丙橡胶（EPDM，耐温 - 50℃~150℃），透光罩接缝处使用硅酮防水胶（耐候性≥10 年，粘接强度≥2MPa）；

• 内部部件：驱动电源升级为 IP67/IP68 等级，灯珠焊点涂覆三防漆（耐盐雾 1000h），提升电气部件防水性。

1. 结构设计改进：

• 防水导流：户外路灯散热孔设计倾斜式导流板（角度≥15°），防止雨水灌入；水下灯线缆接口采用 90° 弯角设计，增加防虹吸装置（如单向阀）；

• 密封结构：汽车前大灯灯罩与灯壳拼接处设计环形凹槽（宽度 2mm，深度 1mm），确保密封胶均匀填充；透光罩采用卡扣 + 防水胶双重密封，减少接缝间隙；

• 排水设计：灯具内部低洼处设置排水孔（直径 3mm），并安装防水透气阀，避免灯内积水且平衡内外气压。

1. 工艺参数优化：

• 密封胶涂抹：采用自动化涂胶设备（精度 ±0.1mm），控制涂胶厚度 1-1.5mm，涂胶后进行真空脱泡处理，消除气泡；

• 组装工艺：制定螺丝拧紧力矩标准（5-8N・m），使用扭矩扳手确保组装精度；透光罩粘接后加压固化（压力 0.3MPa，温度 80℃，时间 1h），提升粘接密封性；

• 出厂检测：增加防水性能全检（IPX5 等级抽样比例 100%），对密封胶厚度、接缝间隙进行视觉检测，不合格品禁止出厂。

1. 测试与质量管控完善：

• 测试标准：建议灯具企业根据使用场景制定分级测试标准 —— 户外灯具需通过 IPX5+IPX7+100h 长期淋雨测试，浴室灯具需通过 IPX5+IPX7 测试，汽车灯具需通过 IPX9K+IPX7 测试；

• 可靠性验证：基于淋雨测试数据，建立灯具防水寿命预测模型，通过加速老化测试（如 1000h 淋雨）预测实际使用中的防水耐用年限（如户外路灯防水寿命≥5 年）；

• 售后反馈：收集市场端灯具防水失效案例，与淋雨测试数据对比分析，持续优化产品设计与测试方案。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
