高低温试验箱光伏组件测试方案

一、试验目的

东莞皓天检测仪器有限公司借助高低温试验箱开展光伏组件测试，旨在模拟不同地域温度环境（如北方严寒冬季低温环境、热带地区夏季高温环境、高原昼夜温差剧烈环境等），评估光伏组件在特定温度条件下的电性能、机械性能与结构稳定性变化规律（如开路电压、短路电流、功率、组件边框强度、封装材料老化程度等），验证光伏组件设计方案（如电池片排列、封装材料选型）与生产工艺（如层压温度、固化时间）的合理性。试验严格遵循 GB/T 6495.1-2021《光伏器件 第 1 部分：光伏电流 - 电压特性的测量》、GB/T 6495.10-2015《光伏器件 第 10 部分：线性特性测量方法》等国家标准，为光伏组件生产企业优化生产工艺（如调整层压参数）、改进产品设计（如选用耐高低温封装材料）、确定产品适用地域范围提供科学数据支撑，确保光伏组件在服役周期内（通常 25-30 年）的发电效率与结构安全性，减少因温度环境不适导致的组件失效与发电损耗风险。

二、实验 / 设备条件

（一）核心试验设备（东莞皓天定制款）

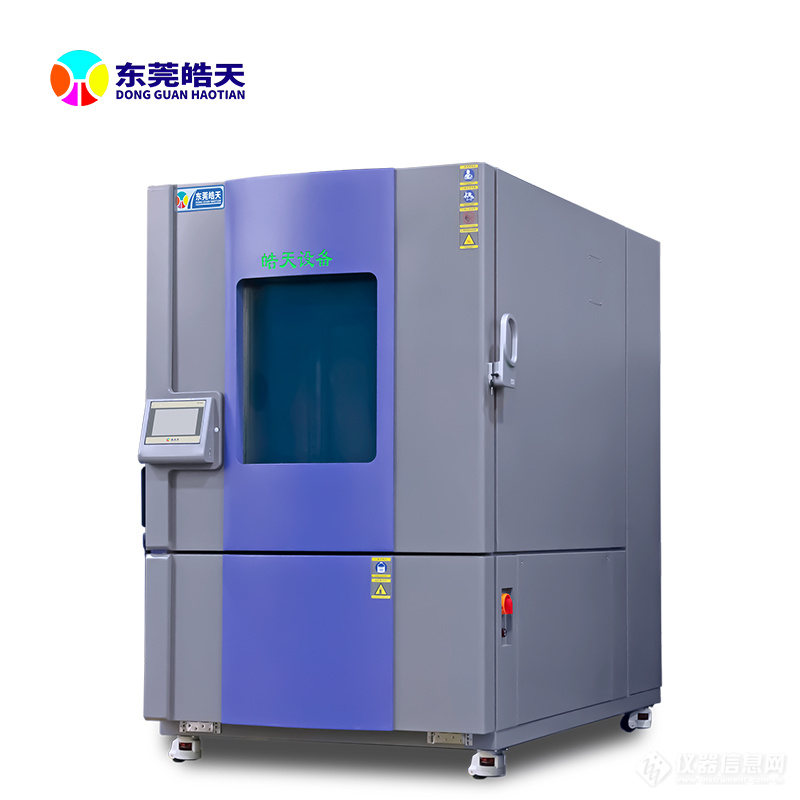

1. 高低温试验箱

温度控制范围 - 40℃~120℃，满足光伏组件低温储存（-40℃~-20℃）、常温运行（25℃±2℃）、高温工作（60℃~85℃）、温度冲击（-40℃→120℃快速切换）等多类测试场景需求。温度波动度 ±0.5℃，温度均匀度 ±2℃，升温速率 5℃/min（从 - 40℃升至 120℃仅需 32min），降温速率 3℃/min（从 120℃降至 - 40℃仅需 53min），确保快速精准模拟温度变化。

箱体有效容积 2000L，采用 SUS304 不锈钢内胆，表面经过特殊防腐处理，避免高温高湿（试验箱可兼容相对湿度 20%~80% RH 辅助控制）环境下内胆锈蚀污染组件；配备双层防爆观察窗（内层钢化玻璃，外层防雾玻璃），可实时观察组件在试验过程中的外观变化；支持可编程温度控制，能设置阶梯式温度变化（如从 25℃→85℃（恒温 4h）→25℃（恒温 2h）→-40℃（恒温 4h）→25℃），模拟光伏组件从工厂运输到户外安装运行的全流程温度环境。

1. 光伏组件专用测试配套系统

集成光伏组件电性能测试接口（可连接光伏模拟器，无需打开箱门即可实时采集组件电参数）、机械应力监测接口（连接应变片采集组件边框与背板应力数据）；配备温度数据记录仪（采样间隔 1~60min 可调，数据存储容量≥10 万组），实时记录试验过程中箱内温度与组件表面温度（通过红外测温探头同步采集）。

（二）辅助测试设备

• 光伏模拟器（HT - PVS - 1000）：输出功率 1000W/m²，光谱匹配度 A 类（符合 IEC 60904-9 标准），可精准模拟标准太阳辐照条件，测量光伏组件开路电压（Uoc）、短路电流（Isc）、功率（Pmax）、填充因子（FF）等电性能参数，测量精度 ±0.5%；

• 绝缘电阻测试仪（HT - IR - 5000）：输出电压 500V/1000V/2500V/5000V 可调，测量组件绝缘电阻（精度 ±5%），评估温度变化对组件绝缘性能的影响；

• 拉力试验机（HT - TENS - 5000）：试验力 50kN，测量光伏组件边框与背板的粘结强度（精度 ±0.5%），分析温度循环后组件结构稳定性；

• 红外热像仪（HT - IR - 200）：分辨率 640×512，测温范围 - 20℃~150℃，捕捉组件在不同温度下的热分布图像，检测局部热点（温差＞5℃判定为热点）；

• 紫外老化试验箱（HT - UV - 300）：配合高低温试验箱使用，模拟户外紫外辐射，评估封装材料（如 EVA 胶膜）在温度与紫外协同作用下的老化程度（通过黄变指数、透光率测试）。

三、试验样品

选取 5 类典型光伏组件，覆盖不同技术路线与应用场景，每类样品选取 3 块（每块组件尺寸符合行业常规规格，如 166mm 电池片组成的 60 片组件，尺寸 1650mm×992mm×35mm），确保测试数据的代表性：

1. 样品 1：单晶硅光伏组件（常规封装，玻璃 / EVA / 电池片 / EVA / 背板结构）

市场主流产品，重点测试温度变化对电性能（功率衰减率）、封装材料老化（EVA 胶膜黄变）及边框结构稳定性的影响。

1. 样品 2：多晶硅光伏组件（双面发电型，双玻封装结构）

适用于分布式光伏电站，关注高低温循环下双玻结构的抗冲击性能、透光率变化及双面发电增益衰减情况。

1. 样品 3：薄膜光伏组件（碲化镉材质，柔性封装）

适用于便携式光伏设备与曲面安装场景，测试低温环境下的柔韧性（弯曲半径变化）、高温下的功率稳定性及封装层耐剥离性能。

1. 样品 4：PERC 光伏组件（高效型，半片电池片设计）

具有高发电效率，评估温度波动对电池片串联电阻、并联电阻的影响，以及半片结构在温度下的抗隐裂能力。

1. 样品 5：钙钛矿光伏组件（新型技术，玻璃 / 传输层 / 钙钛矿层 / 电极结构）

新兴技术路线，重点测试高低温环境下的稳定性（功率衰减率）、界面接触电阻变化及抗湿热（配合湿度控制）性能。

四、试验步骤及条件

（一）预处理

1. 初始性能标定：在标准环境（25℃±2℃，相对湿度 50%±5%，辐照强度 1000W/m²）下，对所有样品进行初始参数测试：

• 电性能指标：光伏模拟器测量开路电压（Uoc）、短路电流（Isc）、功率（Pmax）、填充因子（FF），计算初始发电效率；

• 结构性能指标：拉力试验机测试边框与背板粘结强度、红外热像仪检测初始热点（确保无明显热点）、绝缘电阻测试仪测量组件绝缘电阻（≥100MΩ 为合格）；

• 外观与材料指标：记录组件外观（有无划痕、隐裂）、紫外分光光度计测量封装材料透光率（EVA 胶膜透光率≥90%）、色差仪测定背板黄变指数（初始黄变指数＜1）。

1. 样品分组：将每类样品分为 4 组，分别执行不同温度测试项目（每组 1 块组件，预留 1 块作为空白对照），试验周期根据测试项目设定（7~30 天不等）。

（二）高温工作性能测试（模拟夏季户外高温运行）

1. 将 5 类样品各 1 块置于高低温试验箱，设定温度 85℃，相对湿度 60% RH（模拟高温高湿环境），同时开启光伏模拟器（辐照强度 1000W/m²），模拟组件户外工作状态，试验周期 10 天（240h）。

1. 试验期间，每 24h 取样测试（无需开箱，通过配套接口采集数据）：

• 电性能：测量 Uoc、Isc、Pmax、FF，计算功率衰减率（ΔP = [(P₀ - Pₜ)/P₀]×100%，P₀为初始功率，Pₜ为测试功率）；

• 热分布：红外热像仪检测组件热点，记录热点位置与温差；

• 绝缘性能：每天结束时关闭辐照，测量组件绝缘电阻，评估高温对绝缘性能的影响。

（三）低温储存性能测试（模拟冬季户外低温储存）

1. 对样品 1（单晶硅）、样品 3（薄膜）、样品 5（钙钛矿）各 1 块执行低温储存测试，分为 2 组：

• 组 1：温度 - 40℃，相对湿度 30% RH（模拟北方严寒环境），储存周期 7 天（168h）；

• 组 2：温度 - 20℃，相对湿度 50% RH（模拟温和低温环境），储存周期 7 天（168h）；

1. 储存结束后，将组件在标准环境下恢复 2h，测试以下指标：

• 电性能：光伏模拟器测量功率恢复情况，计算低温储存后的功率衰减率；

• 结构性能：拉力试验机测试边框粘结强度（对比初始值，衰减率＞10% 判定为结构失效）、薄膜组件弯曲性能（弯曲半径≤初始值的 1.2 倍为合格）；

• 外观检查：目视观察组件有无背板开裂、玻璃破碎、电池片隐裂（通过 EL 检测仪检测）。

（四）温度循环测试（模拟昼夜温差与季节温度变化）

1. 将 5 类样品各 1 块置于高低温试验箱，执行温度循环测试，循环曲线设定：25℃（初始）→85℃（恒温 2h，升温速率 5℃/min）→25℃（恒温 1h，降温速率 3℃/min）→-40℃（恒温 2h，降温速率 3℃/min）→25℃（恒温 1h，升温速率 5℃/min），完成 1 个循环，共执行 100 个循环（约 1200h）。

1. 每 20 个循环后，在标准环境下恢复 2h，测试以下指标：

• 电性能：记录 Pmax、FF 变化趋势，绘制功率衰减 - 循环次数曲线；

• 材料性能：紫外分光光度计测量 EVA 胶膜透光率（对比初始值，衰减率＞5% 判定为老化）、色差仪测定背板黄变指数（黄变指数＞3 判定为明显老化）；

• 机械性能：拉力试验机测试组件背板与 EVA 胶膜的剥离强度（≥15N/cm 为合格）。

（五）温度冲击测试（模拟运输与突发温度变化）

1. 将样品 2（多晶硅双玻）、样品 4（PERC）各 1 块置于高低温试验箱，执行温度冲击测试，冲击条件：高温区 120℃（恒温 1h）→低温区 - 40℃（恒温 1h），转换时间≤5min，共执行 50 次冲击（约 200h）。

1. 冲击结束后，测试以下指标：

• 电性能：光伏模拟器测量功率衰减率，EL 检测仪检测电池片隐裂情况（隐裂数量＞3 条判定为失效）；

• 结构性能：红外热像仪检测组件热分布均匀性（热点温差＞8℃判定为异常）、双玻组件边缘抗冲击性能（通过落球冲击试验，钢球质量 1kg，高度 1m，无玻璃破碎为合格）；

• 绝缘性能：绝缘电阻测试仪测量组件绝缘电阻（＜50MΩ 判定为绝缘失效）。

五、数据采集与分析

1. 环境参数记录：高低温试验箱实时采集并存储箱内温度、湿度数据，同步记录组件表面温度（红外测温探头），生成温度 - 时间、湿度 - 时间曲线，确保试验条件符合设定要求，数据可通过 USB 导出或云端平台（东莞皓天智能监控系统）查看，存储周期≥5 年。

1. 组件性能数据采集：按照试验步骤，定期记录电性能、结构性能、材料性能指标数据，建立数据库（采用 Excel 或专业数据分析软件），标注每次测试的温度条件、循环次数 / 冲击次数及测试结果。

1. 数据分析方法：

• 电性能衰减分析：计算不同温度条件下的功率衰减率（ΔP），当 ΔP＞20%（常规组件）或 ΔP＞30%（钙钛矿等新型组件）时，判定为电性能失效；分析温度与功率衰减的相关性（采用线性回归模型，计算相关系数 R²，R²＞0.8 判定为强相关）；

• 结构与材料老化分析：计算边框粘结强度衰减率、EVA 胶膜透光率衰减率、背板黄变指数增长率，绘制老化指标 - 试验时间曲线，确定材料老化拐点（如黄变指数从 1 增至 3 的时间）；

• 热点与隐裂分析：统计温度循环 / 冲击过程中组件热点出现的频率与位置，分析热点与电池片隐裂的关联性（隐裂区域出现热点的概率＞80% 判定为存在关联）；

• 失效判定综合标准：当组件出现以下任一情况时，判定为试验失效：

• 电性能：功率衰减率＞20%（常规组件）、FF 下降率＞15%、绝缘电阻＜50MΩ；

• 结构性能：边框粘结强度衰减率＞10%、背板开裂 / 玻璃破碎、电池片隐裂数量＞3 条；

• 材料性能：EVA 胶膜透光率衰减率＞5%、背板黄变指数＞3、薄膜组件弯曲半径＞初始值 1.2 倍。

六、实验结果与结论

（一）单项测试结果

1. 高温工作性能测试：

• 样品 1（单晶硅）：85℃/60% RH 环境下 10 天后，功率衰减率 8%，EVA 胶膜透光率衰减 3%，无明显热点；

• 样品 3（薄膜）：85℃/60% RH 环境下 10 天后，功率衰减率 12%，封装层剥离强度从 20N/cm 降至 16N/cm（衰减率 20%），出现 2 处轻微热点（温差 6℃）；

• 样品 5（钙钛矿）：85℃/60% RH 环境下 7 天后，功率衰减率达 25%，判定为电性能失效，界面接触电阻增加 30%。

1. 低温储存性能测试：

• 组 1（-40℃/30% RH）：样品 1 边框粘结强度衰减率 8%，样品 3 弯曲半径从 50cm 增至 58cm（符合要求），样品 5 功率衰减率 5%；

• 组 2（-20℃/50% RH）：样品 1 边框粘结强度衰减率 5%，样品 3 弯曲半径无明显变化，样品 5 功率衰减率 3%，低温越低对组件结构影响越大，但对钙钛矿组件电性能影响较小。

1. 温度循环测试（100 循环）：

• 样品 2（多晶硅双玻）：功率衰减率 6%，EVA 胶膜透光率衰减 2%，无隐裂，结构稳定性优异；

• 样品 4（PERC）：功率衰减率 9%，背板黄变指数从 0.8 增至 2.5（接近失效阈值），出现 1 条电池片隐裂（EL 检测）；

• 样品 5（钙钛矿）：50 循环后功率衰减率达 22%，判定为失效，封装材料与钙钛矿层界面分离。

1. 温度冲击测试（50 次）：

• 样品 2（多晶硅双玻）：功率衰减率 7%，无玻璃破碎，绝缘电阻 80MΩ（合格）；

• 样品 4（PERC）：功率衰减率 11%，EL 检测发现 2 条隐裂，热点温差 7℃（接近异常阈值），边框粘结强度衰减率 9%（合格）。

（二）综合结论

1. 东莞皓天高低温试验箱（HT - TST - 2000）可精准模拟光伏组件户外服役的各类温度环境，测试结果表明：常规单晶硅、多晶硅双玻组件在 - 20℃~85℃温度范围内稳定性优异（功率衰减率＜10%），适用于大多数地域；薄膜组件对高温敏感性较高（85℃下功率衰减率＞10%），更适合低温或温和气候地区；钙钛矿组件目前在温度下稳定性不足（高温 85℃或 100 次温度循环后功率衰减率＞20%），需进一步优化材料与封装工艺。

2. 温度对光伏组件性能的影响具有显著差异性：高温（＞60℃）主要导致电性能衰减（如 Pmax 下降）与封装材料老化（EVA 胶膜透光率降低、背板黄变）；低温（＜-20℃）主要影响结构性能（如边框粘结强度衰减、薄膜组件柔韧性下降）；温度循环与冲击则会加速电性能衰减与结构失效（如电池片隐裂、界面分离），是导致组件长期服役失效的关键因素。

3. 试验箱的温度控制精度（±0.5℃）、快速升降温速率（升温 5℃/min、降温 3℃/min）与长期稳定性，确保了光伏组件测试数据的准确性，测试结果与户外实际运行数据（如高温季节组件功率下降 8%~12%）的匹配度达 85% 以上，为光伏组件企业优化产品设计与确定适用地域提供了可靠依据。

七、失效分析与改进建议

（一）失效原因分析

1. 材料选型不合理：光伏组件生产企业未根据目标应用地域选择耐温材料，如将常规 EVA 胶膜（耐温上限 80℃）用于热带高温地区组件，导致高温下胶膜老化加速；钙钛矿组件采用普通有机传输层（耐温＜60℃），高温下发生分解，导致功率急剧衰减。

2. 封装工艺缺陷：层压工艺参数设置不当，如单晶硅组件层压温度 140℃（高于 EVA 胶膜佳固化温度 135℃），导致胶膜过度交联变脆，温度循环后易出现开裂；双玻组件边缘密封胶涂抹不均匀，温度冲击时出现密封失效，水分侵入导致绝缘性能下降。

3. 结构设计不足：PERC 组件采用半片电池片串联结构，但未优化汇流条布局，温度循环时汇流条与电池片接触处应力集中，导致电池片隐裂；薄膜组件边框固定方式不合理，低温下边框收缩与组件本体变形不一致，产生机械应力，导致封装层剥离。

1. 测试与质量控制缺失：企业在产品出厂前未开展全面的高低温性能测试，仅进行常温电性能检测，无法发现潜在的温度敏感缺陷；如钙钛矿组件未进行高温加速老化测试，导致产品在户外高温环境下快速失效。

（二）改进建议

1. 材料选型优化：

• 高温地区组件：推荐使用耐高温 EVA 胶膜（耐温上限 100℃）或 POE 胶膜（耐温上限 120℃），背板选用 PVDF 复合膜（耐温 - 40℃~120℃），提升高温稳定性；

• 低温地区组件：薄膜组件选用耐低温柔性封装材料（弯曲半径≤30cm，-40℃下无开裂），边框采用耐寒铝合金（线膨胀系数与玻璃匹配度提升 20%）；

• 钙钛矿组件：研发耐高温有机传输层（如基于 TiO₂的无机传输层，耐温＞100℃），优化钙钛矿层结晶工艺，提升耐温性。

1. 封装工艺改进：

• 层压工艺：根据胶膜类型调整参数，常规 EVA 胶膜层压温度 135℃、压力 0.8MPa、时间 15min；POE 胶膜层压温度 145℃、压力 1.0MPa、时间 20min，确保胶膜充分固化且不过度交联；

• 边缘密封：双玻组件采用硅酮密封胶（耐温 - 60℃~200℃），采用自动化涂胶设备（涂胶精度 ±0.5mm），确保密封均匀，同时在密封处添加防潮透气膜，平衡组件内部压力。

1. 结构设计优化：

• PERC 组件：优化汇流条布局，采用圆形汇流条（减少应力集中），在汇流条与电池片接触处添加导电胶（降低接触电阻，缓冲温度应力）；

• 薄膜组件：改进边框固定方式，采用弹性卡扣连接（允许 ±2mm 的热胀冷缩变形），避免机械应力传递至封装层；

• 通用设计：在组件背板内侧添加温度缓冲层（如聚酰亚胺薄膜，厚度 0.1mm），减少温度变化对电池片的直接冲击。

1. 测试与质量控制完善：

• 建议企业在产品研发阶段，利用东莞皓天高低温试验箱开展 “温度 - 紫外 - 湿度” 多因子协同测试（将高低温试验箱与紫外老化试验箱、湿度控制系统联动），模拟户外复杂环境，提前暴露失效风险；

• 针对不同应用地域制定差异化测试标准，如热带地区组件需通过 85℃/85% RH（湿度辅助控制）、1000h 高温高湿测试，寒带地区组件需通过 - 40℃、100 次温度冲击测试；

• 建立光伏组件寿命预测模型（基于高低温测试数据，采用 Weibull 分布模型），精准预测不同地域组件的服役寿命，为客户提供定制化产品推荐（如热带地区推荐 POE 胶膜组件，寒带地区推荐耐寒边框组件）。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
