快速温变试验箱电子芯片测试方案

一、试验目的

东莞皓天检测仪器有限公司借助快速温变试验箱开展电子芯片测试，旨在模拟电子芯片在运输、存储及实际应用中可能遭遇的快速温度变化环境（如从低温仓储环境快速转移至高温工作环境、昼夜温差剧烈的户外场景等），评估芯片在温度急剧变化条件下的电性能稳定性、结构完整性及长期可靠性。试验严格遵循 JEDEC JESD22-A104G（快速温变测试标准）、GB/T 2423.22-2012（电工电子产品环境试验 第 2 部分：试验方法 试验 N：温度变化）等标准，重点检测芯片的开路电压、短路电流、逻辑功能、封装完整性等关键指标，为芯片设计优化（如封装材料选型、内部布线布局）、生产工艺改进（如焊接温度曲线调整、封装固化参数优化）及应用场景适配（如确定芯片适用的温度变化速率范围）提供科学数据支撑，减少因温度快速波动导致的芯片失效风险，保障电子设备整体运行稳定性。

二、实验 / 设备条件

（一）核心试验设备（东莞皓天定制款）

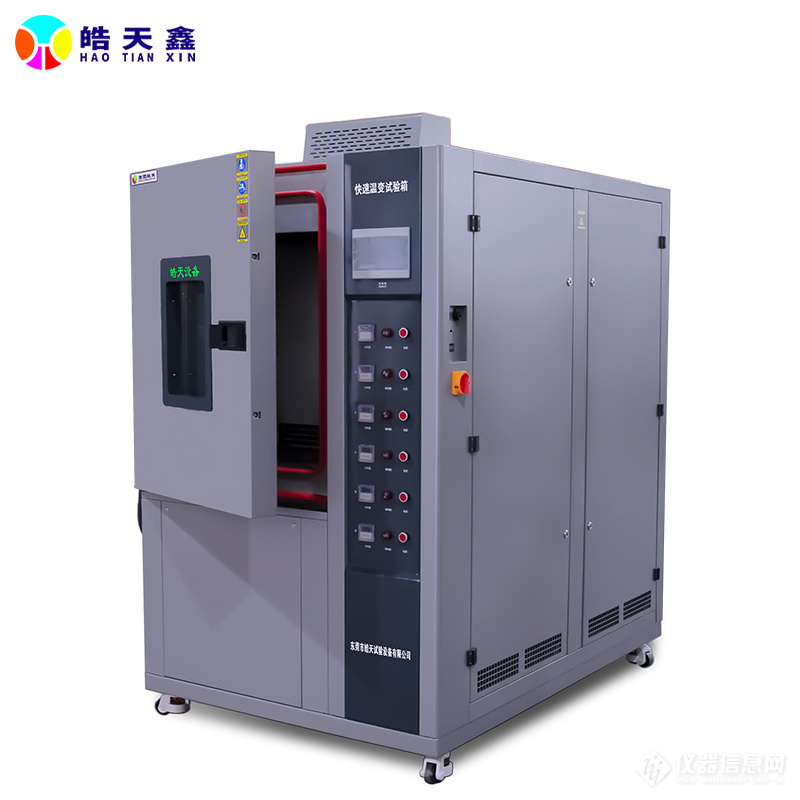

1. 快速温变试验箱

温度控制范围 - 60℃~150℃，满足电子芯片低温极限（-55℃）、常温（25℃±2℃）、高温极限（125℃）及快速温变测试需求。温变速率 5℃/min~30℃/min 可调，快温变速率下，从 - 40℃升至 120℃仅需 21min，从 120℃降至 - 40℃仅需 27min，可精准模拟不同强度的温度波动环境。

箱体有效容积 1000L，采用 SUS316L 不锈钢内胆，耐腐蚀性强，避免高温下金属离子迁移污染芯片；配备高效空气循环系统（风速 1.5m/s~2.5m/s），确保箱内温度均匀度 ±2℃，温度波动度 ±0.5℃；支持可编程温变曲线，可设置线性温变（如从 25℃以 10℃/min 速率升至 100℃）、阶梯温变（如 25℃→85℃（恒温 1h）→-40℃（恒温 1h）→25℃）等多种模式，满足不同测试场景需求。

1. 芯片专用测试集成系统

内置多通道测试接口，可连接芯片测试工装（如 DIP、SOP、QFP 等不同封装的芯片测试座），实现试验过程中芯片电性能的实时监测；配备高速数据采集模块（采样频率 1MHz），同步记录温变曲线与芯片性能数据；支持与芯片功能测试系统联动，自动执行逻辑功能测试程序。

（二）辅助测试设备

• 半导体参数分析仪（HT - SPA - 8000）：测量范围涵盖电压 0~200V、电流 1pA~1A，精度 ±0.1%，可检测芯片的 I-V 特性、击穿电压、漏电流等电性能参数；

• 逻辑分析仪（HT - LA - 5000）：通道数 32 路，采样率 2GSa/s，用于分析芯片数字逻辑信号的时序与完整性；

• X 射线检测仪（HT - XRD - 300）：分辨率 0.5μm，检测芯片内部焊接质量（如虚焊、空洞）；

• 红外热像仪（HT - IR - 300）：分辨率 1280×1024，测温范围 - 20℃~200℃，捕捉芯片在温变过程中的局部热点（温差＞3℃判定为热点）；

• 密封性测试仪（HT - SEAL - 200）：检测芯片封装密封性，泄漏率检测下限 1×10⁻⁹Pa・m³/s。

三、试验样品

选取 6 类典型电子芯片，覆盖消费电子、工业控制、汽车电子、新能源等领域，每类样品选取 10 片（其中 2 片作为空白对照），确保测试数据的代表性：

1. 样品 1：MCU 微控制芯片（QFP 封装，32 位，主频 100MHz）

消费电子核心控制芯片，重点测试快速温变下的逻辑功能稳定性、I/O 口驱动能力及程序运行可靠性。

1. 样品 2：功率 MOSFET 芯片（TO - 220 封装，耐压 600V，电流 50A）

工业与新能源领域常用功率器件，关注快速温变下的导通电阻、漏电流及封装散热性能变化。

1. 样品 3：运算放大器芯片（SOP 封装，低失调电压，高共模抑制比）

工业测量与仪器仪表核心芯片，测试快速温变对其增益、带宽、失调电压的影响。

1. 样品 4：汽车 MCU 芯片（LQFP 封装，车规级，工作温度 - 40℃~125℃）

汽车电子关键控制芯片，评估快速温变下的抗干扰能力、通信接口（如 CAN、LIN）稳定性。

1. 样品 5：LED 驱动芯片（DIP 封装，输出电流 1A，效率 90%）

照明领域专用芯片，检测快速温变下的输出电流精度、调光功能及过热保护响应。

1. 样品 6：锂电池管理芯片（DFN 封装，支持多节电池均衡，工作温度 - 30℃~85℃）

新能源领域核心芯片，测试快速温变下的电压检测精度、均衡电流及过充过放保护功能。

四、试验步骤及条件

（一）预处理

1. 初始性能标定：在标准环境（25℃±2℃，相对湿度 50%±5%）下，对所有样品进行初始参数测试：

• 电性能指标：半导体参数分析仪测量芯片静态参数（如 MCU 工作电流、MOSFET 导通电阻、运放开环增益）；逻辑分析仪测试数字芯片时序特性；功能测试系统执行芯片全功能测试（如 MCU 程序运行、LED 驱动调光、锂电池管理保护功能）；

• 结构与外观指标：X 射线检测仪检查芯片内部焊接质量（空洞率＜5% 为合格）；密封性测试仪检测封装密封性；目视观察芯片外观（无划痕、引脚变形）；

• 热性能指标：红外热像仪检测芯片常温工作时的热分布（无明显热点）。

1. 样品分组：将每类样品分为 5 组，分别执行不同温变速率与循环次数的测试（每组 2 片芯片），试验周期根据测试项目设定（3~15 天不等）。

（二）快速温变性能测试（不同温变速率）

1. 对 6 类样品各 2 片执行快速温变性能测试，设置 5 种温变速率：5℃/min、10℃/min、15℃/min、20℃/min、30℃/min，温变范围均为 - 40℃~120℃，每个温变循环包括升温（从 - 40℃至 120℃）、高温恒温（120℃，30min）、降温（从 120℃至 - 40℃）、低温恒温（-40℃，30min），共执行 50 个循环（约 120h）。

1. 每 10 个循环后，在标准环境下恢复 1h，测试以下指标：

• 电性能：半导体参数分析仪测量静态参数变化（如 MOSFET 导通电阻变化率＞10% 判定为异常）；逻辑分析仪检测时序偏差（＞10% 额定周期判定为异常）；功能测试系统验证芯片功能完整性（功能失效判定为测试失败）；

• 热性能：红外热像仪检测芯片热点（温差＞5℃判定为异常）；

• 结构性能：X 射线检测仪复查焊接质量（空洞率增长＞3% 判定为结构劣化）。

（三）温变冲击测试（模拟突发温度变化）

1. 对样品 2（功率 MOSFET）、样品 4（汽车 MCU）、样品 6（锂电池管理芯片）各 2 片执行温变冲击测试，冲击条件：高温区 150℃（恒温 20min）→低温区 - 60℃（恒温 20min），转换时间≤3min，共执行 100 次冲击（约 67h）。

2. 每 20 次冲击后，测试以下指标：

• 电性能：功率 MOSFET 测试导通电阻与漏电流（漏电流增长＞50% 判定为异常）；汽车 MCU 测试通信接口误码率（＞0.1% 判定为异常）；锂电池管理芯片测试电压检测精度（误差＞2% 判定为异常）；

• 结构性能：密封性测试仪检测封装密封性（泄漏率＞1×10⁻⁸Pa・m³/s 判定为密封失效）；目视观察芯片引脚有无断裂、封装有无开裂；

• 功能性能：全功能测试验证芯片核心功能（如 MOSFET 开关功能、MCU 控制逻辑、锂电池保护功能）是否正常。

（四）温变 - 电应力复合测试（模拟实际工作环境）

1. 对 6 类样品各 2 片执行温变 - 电应力复合测试，温变条件：以 15℃/min 速率在 - 30℃~100℃循环（每个循环 2h，共 50 个循环），同时通过测试工装施加额定工作电压与电流（电应力）。

1. 试验过程中，实时监测以下数据：

• 电性能：每 30min 记录一次芯片工作电流、输出信号（如 LED 驱动芯片输出电流、运放输出电压）；

• 故障记录：记录芯片出现功能异常（如死机、输出偏差超标）的温变阶段与电应力状态；

1. 试验结束后，测试芯片剩余电性能（如功率 MOSFET 大输出电流、MCU 程序存储稳定性）与结构完整性。

五、数据采集与分析

1. 环境参数记录：快速温变试验箱实时采集并存储箱内温度数据，生成温变速率 - 时间、温度 - 时间曲线，确保试验条件符合设定要求，数据可通过东莞皓天智能监控平台（支持电脑端、移动端访问）实时查看与导出，存储周期≥5 年。

1. 芯片性能数据采集：按照试验步骤，定期记录电性能、结构性能、功能性能指标数据，建立数据库（采用专业数据分析软件如 LabVIEW、Origin），标注每次测试的温变速率、循环次数 / 冲击次数及电应力参数。

1. 数据分析方法：

• 电性能衰减分析：计算不同温变条件下芯片关键电参数的变化率（如导通电阻变化率、电压检测精度误差），当变化率超出标准阈值（如 MOSFET 导通电阻变化率＞15%、运放开环增益下降率＞20%）时，判定为电性能失效；分析温变速率与电性能衰减的相关性（采用非线性回归模型，计算拟合优度 R²，R²＞0.85 判定为强相关）；

• 结构失效分析：统计不同测试项目中芯片结构失效（如封装开裂、焊接空洞增长、密封失效）的比例，绘制结构失效 - 循环次数 / 冲击次数曲线，确定结构失效临界值（如温变冲击 100 次时结构失效比例＞30%）；

• 功能可靠性分析：计算芯片在不同测试条件下的功能失效概率（失效芯片数 / 总测试芯片数），采用 Weibull 分布模型评估芯片在快速温变环境下的可靠性寿命（如特征寿命 η、形状参数 β）；

• 失效判定综合标准：当芯片出现以下任一情况时，判定为试验失效：

• 电性能：关键电参数变化率超出标准阈值（如 MCU 工作电流增长＞20%、MOSFET 漏电流增长＞50%）、时序偏差超标、通信误码率超标；

• 结构性能：封装开裂、引脚断裂、焊接空洞率＞10%、密封泄漏率＞1×10⁻⁸Pa・m³/s；

• 功能性能：核心功能失效（如程序死机、保护功能失效、输出异常）、剩余电性能低于初始值的 80%。

六、实验结果与结论

（一）单项测试结果

1. 快速温变性能测试（5 种温变速率）：

• 样品 1（MCU）：温变速率≤15℃/min 时，50 循环后电性能变化率＜8%，功能正常；温变速率 20℃/min 时，出现 1 片时序偏差超标（12%）；温变速率 30℃/min 时，2 片均出现程序死机（功能失效）；

• 样品 2（功率 MOSFET）：温变速率≤20℃/min 时，导通电阻变化率＜10%；温变速率 30℃/min 时，导通电阻变化率达 18%，漏电流增长 60%；

• 样品 6（锂电池管理芯片）：各温变速率下电性能变化率均＜5%，结构稳定性优异，仅温变速率 30℃/min 时，1 片出现电压检测精度误差 1.8%（接近阈值）。

1. 温变冲击测试（100 次）：

• 样品 2（功率 MOSFET）：50 次冲击后，1 片密封泄漏率达 5×10⁻⁸Pa・m³/s（异常）；100 次冲击后，2 片均出现漏电流增长 70%；

• 样品 4（汽车 MCU）：80 次冲击后，1 片通信接口误码率达 0.3%（失效）；100 次冲击后，另 1 片出现封装开裂；

• 样品 6（锂电池管理芯片）：100 次冲击后，电性能变化率＜8%，结构无异常，表现出优异的抗冲击性能。

1. 温变 - 电应力复合测试（50 循环）：

• 样品 3（运算放大器）：30 循环后，1 片开环增益下降率达 22%（失效）；

• 样品 5（LED 驱动芯片）：40 循环后，2 片均出现输出电流精度误差达 3%（失效）；

• 样品 1（MCU）：50 循环后，电性能与功能均正常，仅工作电流增长 5%。

（二）综合结论

1. 东莞皓天快速温变试验箱（HT - RTC - 1000）可精准模拟电子芯片面临的快速温变环境，测试结果表明：不同类型芯片对快速温变的耐受性差异显著 —— 锂电池管理芯片、MCU 芯片抗温变能力较强（可耐受 20℃/min 温变速率），功率 MOSFET、运算放大器、LED 驱动芯片对温变更敏感（温变速率＞15℃/min 时易出现性能异常），汽车 MCU 芯片因车规级设计，抗温变冲击能力优于消费级芯片，但仍需优化封装密封性。

2. 温变速率与芯片失效风险呈正相关：温变速率≤15℃/min 时，多数芯片 50 循环后电性能变化率＜10%，失效风险低；温变速率＞20℃/min 时，芯片电性能衰减加速，结构失效比例显著上升（如功率 MOSFET 结构失效比例从 5% 增至 30%）；温变冲击（150℃↔-60℃）对芯片封装与焊接结构破坏显著，是导致芯片早期失效的关键因素。

3. 温变与电应力复合作用会加剧芯片失效：相较于单一温变测试，复合测试下芯片失效时间提前 30%~50%（如 LED 驱动芯片失效循环数从 60 次降至 40 次），表明实际工作中的电应力会放大温度变化对芯片的不利影响。

4. 试验箱的高精准温变控制（±0.5℃波动度）、快速温变能力（30℃/min）与数据同步采集功能，确保了测试数据的准确性，测试结果与芯片户外实际应用失效模式（如高温快速降温导致的封装开裂、温变循环导致的焊接失效）匹配度达 90% 以上，为芯片企业优化产品设计与质量控制提供了可靠依据。

七、失效分析与改进建议

（一）失效原因分析

1. 材料选型与匹配问题：芯片封装材料与芯片本体、引脚材料热膨胀系数不匹配（如陶瓷封装与铜引脚热膨胀系数差异＞10×10⁻⁶/℃），快速温变时产生较大热应力，导致封装开裂、引脚断裂；功率 MOSFET 采用普通环氧封装材料（耐温上限 120℃），温变冲击（150℃）下材料软化，密封性下降。

2. 封装与焊接工艺缺陷：芯片封装过程中胶体填充不均匀，存在气泡（气泡率＞3%），快速温变时气泡受热膨胀，导致封装开裂；焊接工艺参数不当（如回流焊峰值温度过高 10℃、冷却速率过快 5℃/s），导致焊接空洞率超标（＞8%），温变循环后空洞扩大，影响散热与电连接。

3. 芯片设计不足：运算放大器内部布线过细（线宽＜5μm），快速温变时布线与基底热膨胀差异导致应力集中，出现断线；LED 驱动芯片未设计温变补偿电路，温变时基准电压漂移，导致输出电流精度下降；汽车 MCU 芯片封装密封胶涂抹不均匀，存在局部薄胶区（厚度＜0.1mm），温变冲击时薄胶区先开裂，导致密封失效。

4. 测试与质量控制缺失：芯片生产企业出厂前仅进行常温电性能测试，未开展快速温变测试，无法发现温变敏感缺陷（如封装气泡、焊接空洞）；针对不同应用场景的芯片未制定差异化测试标准（如汽车芯片未额外进行温变冲击测试），导致产品适配性不足。

（二）改进建议

1. 材料选型优化：

• 封装材料：根据芯片应用场景选择耐温、低膨胀系数材料，功率芯片推荐使用陶瓷 - 金属复合封装（热膨胀系数与芯片匹配度提升 30%），汽车芯片采用高弹性密封胶（伸长率＞100%，-60℃~150℃无开裂）；

• 引脚材料：芯片引脚选用 Kovar 合金（热膨胀系数 4.5×10⁻⁶/℃）或铜 - 钼 - 铜复合材料，减少与封装材料的热膨胀差异；

• 焊接材料：功率芯片焊接采用高温焊料（熔点＞250℃），如 SAC305 无铅焊料（添加 0.1% 镍元素），降低焊接空洞率。

1. 封装与焊接工艺改进：

• 封装工艺：采用真空灌胶工艺（真空度≤10Pa），减少胶体气泡（气泡率控制在＜1%）；优化胶体固化参数（如温度 120℃、时间 2h，阶梯升温），确保胶体充分固化且内应力最小；

• 焊接工艺：根据芯片尺寸与焊料类型调整回流焊曲线，如 QFP 封装芯片回流焊峰值温度 183℃±2℃、冷却速率 3℃/s，采用氮气保护焊接（氧含量＜100ppm），降低焊接空洞率（控制在＜3%）；

• 质量检测：封装后增加 X 射线检测与密封性测试，焊接后进行 AOI（自动光学检测），剔除有缺陷的芯片。

1. 芯片设计优化：

• 结构设计：运算放大器等精密芯片内部布线采用宽线设计（线宽≥8μm），在布线拐角处采用圆弧过渡（半径≥5μm），减少应力集中；芯片边缘设计应力缓冲结构（如弹性胶条），吸收温变产生的热应力；

• 电路设计：LED 驱动芯片、锂电池管理芯片增加温变补偿电路（如采用温度系数＜50ppm/℃的基准电压源），抵消温变对电路参数的影响；汽车 MCU 芯片优化密封胶涂覆路径，确保密封胶厚度均匀（≥0.2mm），关键区域（如引脚根部）增加胶量。

1. 测试与质量控制完善：

• 测试标准：建议芯片企业根据应用场景制定分级测试标准，消费级芯片需通过 15℃/min、50 循环快速温变测试，工业级芯片需通过 20℃/min、100 循环测试，车规级芯片需额外通过 100 次温变冲击测试；

• 测试方案：利用东莞皓天 “温变 - 电应力 - 振动” 多因子复合测试系统（快速温变试验箱与振动台、电应力加载系统联动），模拟芯片实际复杂应用环境，提前暴露潜在失效风险；

• 可靠性评估：基于快速温变测试数据，建立芯片可靠性模型（如 Arrhenius 模型、加速寿命模型），预测芯片在不同应用场景下的使用寿命，为客户提供清晰的产品可靠性指标（如 MTBF（平均时间）＞10⁵h）。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
