QFU-170-360R双轴气浮运动台定制系统
点击次数：95
价格：￥电议
更新日期：2026/9/20 19:01:15
生 产 地：中国大陆
产品型号：
商家名片
刘**
联系我时，请说明是阿仪网看到的，谢谢!
- 电话: 15******608
- 手机: 15******608
- 微信:
- 交换名片后展示联系方式 → →
相关标签：气浮运动台,科研用气浮运动台,非接触式或接触式测量
详细内容
结构特点
· 行程170mm*360°
· 非接触式气浮直驱结构
· 直线轴双向重复定位精度100nm
· 轴向跳动误差170nm
· 径向跳动误差60nm

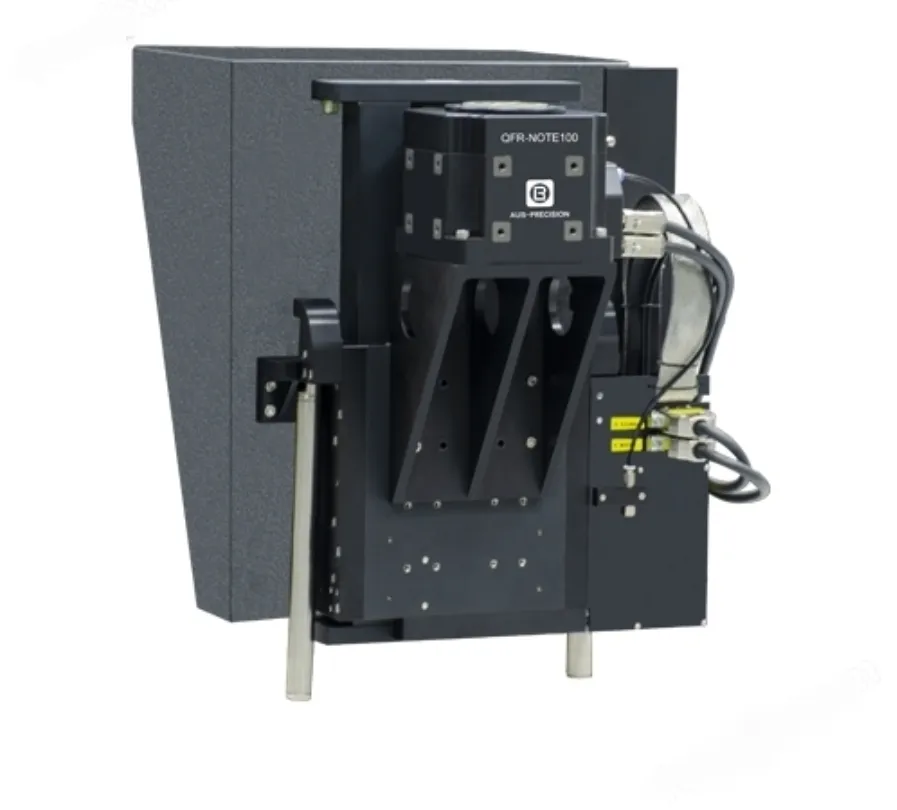

产品细节图
结构描述
QFU-170-360R双轴气浮运动台定制系统分别采用气浮导轨（Z轴）和气浮轴承（C轴），直驱电机及光栅尺组成，Z轴采用无摩擦重力平衡气缸，有效地抵消电机向上持续输出力，提升精度性能，同时断使能后负载不会受重力影响而向下脱落。ZC轴为闭式气浮，侧向刚度大，适合负载质心有偏离运行中心线的测量应用。
双轴气浮运动台定制系统采用的大理石机体因强度大、硬度高、不生锈、耐腐蚀性、耐磨性及稳定性好，应用于运动台上质量可靠，品质有保障。大理石做模态分析，优化结构尺寸，可依据客户的要求做最终设计。

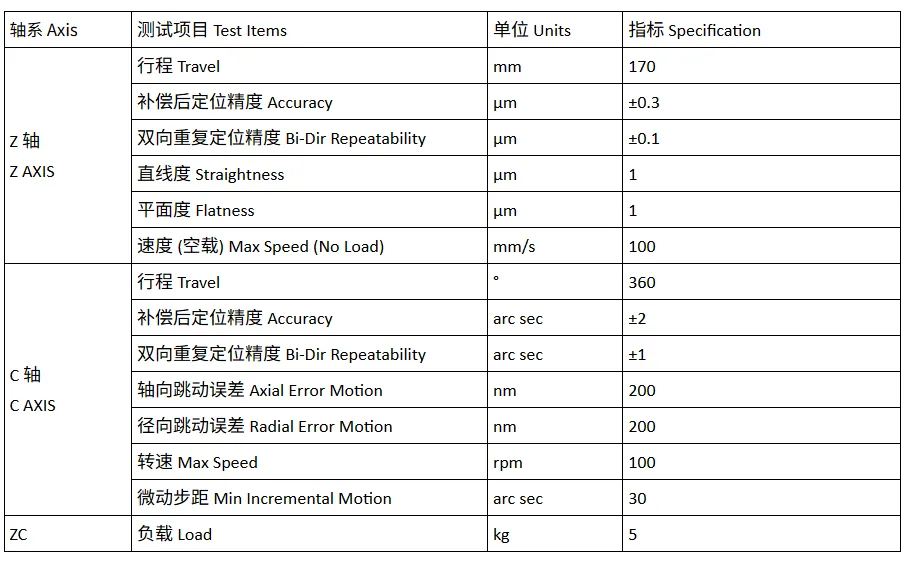

规格参数
气浮运动台,科研用气浮运动台,非接触式或接触式测量
