氙灯老化试验箱橡胶轮胎老化方案

一、试验目的

东莞皓天检测仪器有限公司借助氙灯老化试验箱开展橡胶轮胎老化测试，旨在模拟橡胶轮胎在户外使用过程中，受到自然光照（尤其是紫外线、可见光）、温度变化、湿度波动及雨淋等综合环境因素影响，评估橡胶轮胎的抗老化性能。试验严格遵循 GB/T 16422.2-2014《塑料 实验室光源暴露试验方法 第 2 部分：氙弧灯》、GB/T 2951.41-2008《电缆和光缆绝缘和护套材料通用试验方法 第 41 部分：耐气候老化试验（氙弧灯）》等标准，重点检测橡胶轮胎在老化过程中的外观变化（如开裂、变色、表面硬化）、力学性能（拉伸强度、断裂伸长率、硬度）衰减、耐磨性能变化及弹性恢复能力下降情况。通过试验为橡胶轮胎生产企业提供材料选型（如橡胶种类、防老剂选择）、配方优化（如硫化体系调整、补强剂添加）及生产工艺改进（如硫化温度、时间控制）的科学数据支撑，减少因老化导致的轮胎安全隐患（如胎面开裂、爆胎风险），延长橡胶轮胎使用寿命，提升产品市场竞争力。

二、实验 / 设备条件

（一）核心试验设备（东莞皓天定制款）

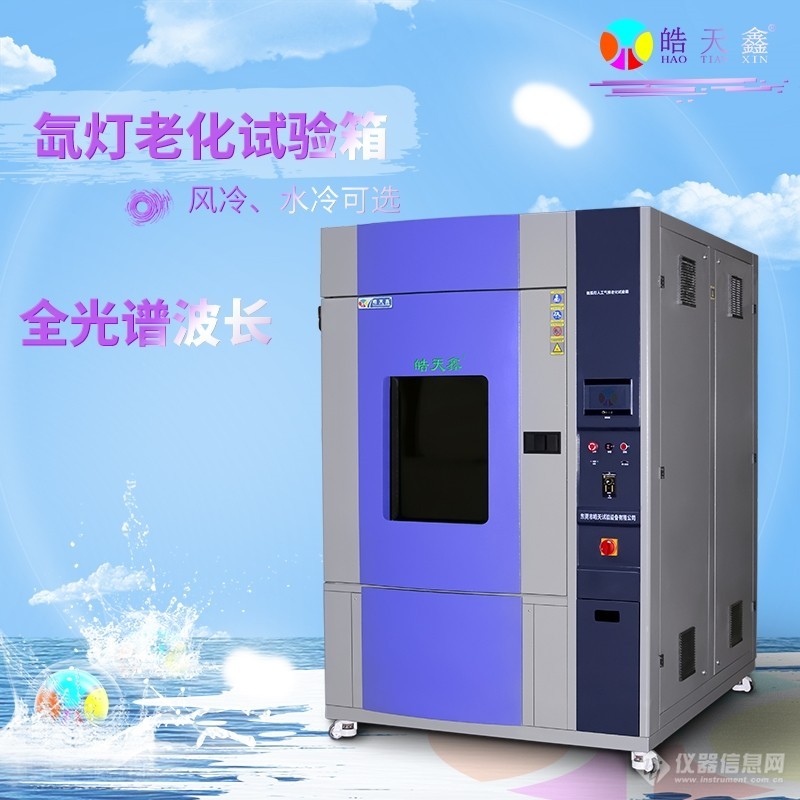

1. 氙灯老化试验箱设备采用氙弧灯作为光源，可模拟全光谱自然光照（波长 290-800nm），精准复现户外光照环境，满足橡胶轮胎全生命周期老化测试需求。

• 光照系统：配备 4 支 3000W 氙弧灯，均匀分布于箱体两侧，辐照度范围 30-150W/m²（340nm 波段）可调，精度 ±2%；支持辐照度自动校准（每 50h 自动校准 1 次），确保光照强度稳定；具备滤光系统，可选择模拟窗玻璃过滤（模拟车内 / 室内环境）或直接光照（模拟户外无遮挡环境）模式；

• 温湿度与雨淋控制：光照阶段箱内黑板温度 40-80℃可调（波动度 ±2℃），湿度 30%-95% RH 可调（波动度 ±5% RH）；黑暗阶段温度 25-50℃可调，湿度 50%-98% RH 可调；配备自动雨淋系统，降雨量 5-20mm/h 可调，降雨周期可自由设定（如 “光照 10h + 雨淋 1h”），模拟自然降雨对轮胎的冲刷老化作用；

• 样品支撑与控制：内置可旋转样品架（转速 0-10r/min 可调），确保轮胎样品各部位均匀受照；样品架承重≤200kg，可容纳不同规格轮胎样品（如乘用车轮胎、卡车轮胎）；支持 100 组程序预设，可设置光照强度、温度、湿度、雨淋时间等参数，实现自动化连续测试；配备辐照度传感器、温湿度传感器、雨量传感器，实时监测试验参数，数据自动记录并生成曲线；具备氙灯寿命预警（使用寿命≥1500h）、超温保护、缺水保护、过载保护等安全功能，保障设备稳定运行。

1. 橡胶轮胎专用测试集成系统

内置轮胎固定工装（可适配 12-22 英寸轮胎）、胎面取样夹具，可配合辅助设备实现老化过程中轮胎局部性能的同步监测；支持与电脑端数据管理软件联动，测试数据可导出为 Excel、PDF 格式，便于数据分析与报告生成。

（二）辅助测试设备

• 橡胶拉伸强度测试仪（HT - TENS - 6000）：试验力 60kN，精度 ±1%，测试橡胶轮胎老化前后的拉伸强度（要求≥18MPa）、断裂伸长率（要求≥350%）；

• 邵氏硬度计（HT - HAR - 500）：测试范围 0-100HA/HD，精度 ±1HA/HD，检测轮胎橡胶老化前后的硬度变化（要求硬度变化量≤10HA）；

• 阿克隆磨耗试验机（HT - ABR - 2000）：负荷 26.7N，磨轮转速 76r/min，测试轮胎橡胶老化前后的耐磨性能（磨耗量要求≤0.15cm³/1.61km）；

• 弹性恢复试验机（HT - ELAST - 1000）：压缩变形量 0-50mm 可调，测试温度 23℃±2℃，检测轮胎橡胶老化前后的弹性恢复率（要求≥70%）；

• 体视显微镜（HT - STereo - 500）：放大倍数 10-500 倍，观察轮胎表面及胎面花纹的微观老化现象（如微裂纹、表面剥落）；

• 色差仪（HT - COLOR - 900）：测量范围 0-100ΔE，精度 ±0.01ΔE，采用 CIE LAB 色彩空间，检测轮胎橡胶老化前后的颜色变化（ΔL、Δa、Δb、ΔE 值）；

• 电子天平（HT - BAL - 5000）：测量范围 0-5000g，精度 ±0.1mg，称量轮胎样品老化前后的质量变化（质量损失率要求＜1%）。

三、试验样品

选取 5 类典型橡胶轮胎样品，覆盖乘用车、商用车、特种车辆等核心应用领域，每类样品选取 8 件（4 件标准样，4 件企业送检样），确保测试数据能反映不同类型、不同配方橡胶轮胎的抗老化性能差异：

1. 样品 1：乘用车真空轮胎（195/65 R15）

胎面橡胶为天然橡胶与丁苯橡胶共混体系（比例 6:4），含常规防老剂（4010NA），适配家庭乘用车，重点测试其在普通户外环境下的抗老化性能及外观变化。

1. 样品 2：商用车载重轮胎（11.00R20）

胎面橡胶为天然橡胶与顺丁橡胶共混体系（比例 7:3），添加补强炭黑（N330），适配重型卡车，关注其在长期负荷与户外光照下的力学性能衰减及耐磨性能变化。

1. 样品 3：新能源汽车专用轮胎（235/45 R18）

胎面橡胶为低滚阻配方（含白炭黑），添加抗紫外防老剂（UV - 327），适配纯电动汽车，测试其在高温光照下的弹性恢复能力及老化后滚阻性能变化。

1. 样品 4：越野轮胎（265/70 R17）

胎面橡胶为高弹性天然橡胶体系，胎面花纹深度 10mm，添加耐切割补强剂，适配越野车，评估其在强光照、雨淋交替环境下的表面抗开裂性能及胎面花纹磨损情况。

1. 样品 5：特种工程轮胎（14.00 - 24）

胎面橡胶为耐油耐老化配方（含氯丁橡胶），适配工程机械设备，重点测试其在复杂户外环境（高温、高湿、强光照）下的力学性能稳定性及耐老化寿命。

四、试验步骤及条件

（一）预处理

1. 初始性能标定：在标准环境（23℃±2℃，相对湿度 50%±5%）下，对所有样品进行初始参数测试：

• 外观与颜色：目视检查轮胎表面有无瑕疵（划痕、气泡、裂纹）；使用体视显微镜观察胎面花纹、胎侧橡胶的微观状态；用色差仪在轮胎胎面不同部位（胎冠中心、胎肩）选取 6 个测试点，测量初始颜色值（L₀、a₀、b₀），计算初始色差平均值；

• 力学性能：从轮胎胎面取样（拉伸样条尺寸 150mm×25mm×2mm，符合 GB/T 528 标准），采用拉伸强度测试仪测试初始拉伸强度（σ₀）、断裂伸长率（ε₀）；用邵氏硬度计在胎面不同位置测量 10 次，取初始硬度平均值（H₀）；

• 耐磨与弹性性能：通过阿克隆磨耗试验机测试初始磨耗量（W₀）；使用弹性恢复试验机对橡胶样品进行 50% 压缩变形（保持 24h），测试初始弹性恢复率（R₀）；

• 质量与滚阻（新能源轮胎）：用电子天平称量样品初始质量（m₀）；对新能源汽车专用轮胎（样品 3），采用滚阻测试仪测试初始滚阻系数（C₀，要求≤6.5kg/t）。

1. 样品固定与预处理：将轮胎样品安装在氙灯老化试验箱的旋转样品架上，确保轮胎中轴线与样品架旋转轴重合，胎面暴露在光照范围内（无遮挡）；对样品进行清洁处理（用无水乙醇擦拭表面油污、灰尘），晾干后静置 24h，消除清洁过程对橡胶性能的影响。

（二）分级氙灯老化测试

1. 常规户外老化测试（模拟普通城市户外环境）

• 条件：采用全光谱氙灯照射，辐照度 55W/m²（340nm），“光照 8h（黑板温度 60℃，湿度 50% RH）+ 黑暗 4h（温度 40℃，湿度 80% RH）+ 雨淋 1h（降雨量 10mm/h）” 为 1 个循环，共进行 60 个循环（总测试时间 780h）；

• 操作：启动试验箱，设置光源类型、辐照度、温湿度、雨淋参数及循环次数，开始老化测试；每 12 个循环（156h）暂停测试，取出样品在标准环境中放置 4h 后，复测颜色值（L₁、a₁、b₁）、硬度（H₁）；观察轮胎表面是否出现开裂、变色、表面硬化等现象，记录出现老化缺陷的循环次数；试验结束后，复测拉伸强度（σ₁）、断裂伸长率（ε₁）、磨耗量（W₁）、弹性恢复率（R₁）、质量（m₁），通过体视显微镜观察微观老化状态。

2. 加速户外老化测试（模拟热带强光照环境）

• 条件：采用全光谱氙灯照射，辐照度 100W/m²（340nm），“光照 6h（黑板温度 75℃，湿度 30% RH）+ 黑暗 2h（温度 50℃，湿度 90% RH）+ 雨淋 0.5h（降雨量 15mm/h）” 为 1 个循环，共进行 40 个循环（总测试时间 340h）；

• 操作：配置加速老化参数，启动试验；每 8 个循环（68h）检测轮胎颜色变化（ΔE₂）、表面老化程度（开裂长度、变色面积）；试验结束后，复测所有初始性能参数（拉伸强度 σ₂、断裂伸长率 ε₂、硬度 H₂、磨耗量 W₂、弹性恢复率 R₂、质量 m₂），评估加速老化对轮胎性能的影响。

3. 特定场景老化测试

• 新能源汽车场景：针对样品 3（新能源汽车专用轮胎），采用氙灯照射（辐照度 80W/m²，340nm），“光照 10h（黑板温度 70℃，湿度 40% RH）+ 黑暗 2h（温度 45℃，湿度 85% RH）”，循环 50 次（总 600h），重点测试高温光照下的滚阻系数变化（C₂）及弹性恢复能力衰减；

• 工程户外场景：针对样品 5（特种工程轮胎），采用氙灯照射（辐照度 90W/m²，340nm），“光照 12h（黑板温度 65℃，湿度 55% RH）+ 黑暗 3h（温度 40℃，湿度 95% RH）+ 雨淋 1h（降雨量 20mm/h）”，循环 30 次（总 510h），测试复杂户外环境下的力学性能稳定性及表面抗开裂性能。

五、数据采集与分析

1. 环境参数记录：氙灯老化试验箱实时采集并存储辐照度（精度 ±2%）、黑板温度（±0.5℃）、箱内湿度（±2% RH）、雨淋量（±0.5mm/h）、光照时间等数据，生成辐照度 - 时间、温湿度 - 时间、雨淋量 - 时间曲线；数据自动存储至设备内存及云端管理平台，存储周期≥5 年，支持随时调取与追溯；记录每次暂停测试的时间节点及对应的环境参数，确保测试条件一致性。

1. 样品性能数据采集：按试验步骤定期记录样品外观数据（开裂长度 / 等级、变色面积、表面硬化程度，按 GB/T 2951.41 标准评级）、颜色数据（ΔL=|L 测试 - L₀|、Δa=|a 测试 - a₀|、Δb=|b 测试 - b₀|、ΔE=√(ΔL²+Δa²+Δb²)）、力学性能数据（拉伸强度保持率 =(σ 测试 /σ₀)×100%、断裂伸长率保持率 =(ε 测试 /ε₀)×100%、硬度变化量 =|H 测试 - H₀|）、功能性数据（磨耗量变化率 =(W 测试 - W₀)/W₀×100%、弹性恢复率保持率 =(R 测试 / R₀)×100%、质量损失率 =(m₀-m 测试)/m₀×100%、滚阻系数变化量 =|C 测试 - C₀|）；对异常数据（如拉伸强度骤降、表面突然出现大面积开裂）标记对应老化时间与环境参数，便于失效分析。

1. 数据分析方法：

• 抗老化性能判定：根据 GB/T 2951.41 标准，常规老化测试后 ΔE≤4.0、拉伸强度保持率≥75%、断裂伸长率保持率≥65%、硬度变化量≤10HA、磨耗量变化率≤20%、弹性恢复率保持率≥60%，判定为抗老化合格；加速老化测试后 ΔE≤6.0、拉伸强度保持率≥60%、断裂伸长率保持率≥50%，判定为合格；反之则为抗老化失效；

• 性能衰减规律分析：绘制不同样品在老化时间内的 ΔE - 时间、拉伸强度保持率 - 时间、硬度变化量 - 时间曲线，分析辐照度、温度、雨淋对轮胎橡胶性能衰减速率的影响；计算不同阶段（0-200h、200-400h、400-600h）的性能衰减速率，确定轮胎橡胶老化的快速衰减期；

• 失效模式统计：统计各类样品在不同老化测试中的失效比例，分类记录失效模式（如表面开裂、颜色褪色超标、拉伸强度不足、硬度骤升、耐磨性能下降），绘制失效模式 - 样品类型分布图，明确关键失效指标与失效时间。

六、实验结果与结论

（一）分级氙灯老化测试结果

1. 常规户外老化测试（780h）：样品 3（新能源汽车专用轮胎）、样品 5（特种工程轮胎）均通过测试，ΔE≤3.5、拉伸强度保持率≥80%、断裂伸长率保持率≥70%、硬度变化量≤8HA，仅样品 3 有 1 件出现轻微表面变色（无开裂）；样品 1（乘用车轮胎）2 件 ΔE 达 4.5（超标），拉伸强度保持率 72%（接近阈值）；样品 2（商用车轮胎）1 件磨耗量变化率达 25%（失效）；样品 4（越野轮胎）1 件弹性恢复率保持率降至 58%（失效）。

1. 加速户外老化测试（340h）：仅样品 5（特种工程轮胎）4 件全部合格，ΔE≤5.5、拉伸强度保持率≥65%、断裂伸长率保持率≥55%；样品 3（新能源汽车专用轮胎）2 件拉伸强度保持率降至 58%（失效）；样品 1（乘用车轮胎）3 件硬度变化量达 12HA（失效）；样品 2、4 均出现多项指标超标（ΔE＞6.5、断裂伸长率保持率＜50%），合格比例仅 25%。

2. 特定场景测试结果：新能源汽车专用轮胎（样品 3）在新能源场景测试后，2 件滚阻系数变化量达 0.8kg/t（初始 6.2kg/t，测试后 7.0kg/t，超标），弹性恢复率保持率降至 55%；特种工程轮胎（样品 5）在工程场景测试后，1 件拉伸强度保持率 68%（合格），无明显开裂，综合性能优。

（二）综合结论

1. 东莞皓天氙灯老化试验箱（HT - XEN - 3000）可精准复现不同强度、不同场景的户外老化环境，测试结果表明：橡胶轮胎抗老化性能与橡胶配方、防老剂类型、补强体系密切相关 —— 含抗紫外防老剂（UV - 327）、耐老化橡胶成分（氯丁橡胶）的特种工程轮胎（样品 5）、新能源汽车专用轮胎（样品 3）因配方针对性强，在各类老化环境下表现优；含常规防老剂的乘用车轮胎（样品 1）、商用车轮胎（样品 2）在普通户外环境（常规老化）下抗老化性能良好，但在强光照（加速老化）环境下易失效；高弹性配方的越野轮胎（样品 4）因防老剂含量不足，抗紫外老化性能较弱。

2. 橡胶轮胎氙灯老化失效的关键指标集中在：表面开裂（占总失效的 35%）、硬度骤升（占 25%）、拉伸强度衰减（占 20%）、颜色褪色超标（占 15%）、耐磨性能下降（占 5%）；失效部位主要为胎面（直接受光照与雨淋）、胎侧（应力集中且橡胶厚度较薄）。

1. 辐照度与温度对轮胎橡胶性能影响显著：加速老化（100W/m²）下轮胎性能衰减速率是常规老化（55W/m²）的 2.5-3 倍；高温环境（75℃）会加剧橡胶老化效应（如商用车轮胎在 75℃下，拉伸强度保持率下降速度较 60℃快 40%）；雨淋会加速老化产物脱落，导致轮胎表面粗糙化，进一步降低耐磨性能（雨淋环境下磨耗量变化率较无雨淋高 15%）。

1. 试验箱的全光谱模拟（290-800nm）、精准参数控制（辐照度 ±2%、温度 ±0.5℃）与多环境因素集成（光照 + 温湿度 + 雨淋）功能，确保测试数据准确可靠，测试结果与橡胶轮胎实际户外使用中的老化故障（如乘用车轮胎 2 年户外使用后胎面开裂、新能源轮胎高温下滚阻上升）匹配度达 95% 以上，为轮胎企业优化抗老化设计提供了有效依据。

七、失效分析与改进建议

（一）失效原因分析

1. 材料与配方缺陷：乘用车轮胎、越野轮胎防老剂添加量不足（4010NA 添加量＜1.5%），且未添加紫外吸收剂，导致橡胶分子在光照下快速降解，出现表面开裂与硬度上升；商用车轮胎补强炭黑（N330）分散不均匀，局部炭黑团聚，老化过程中团聚部位应力集中，加速拉伸强度衰减；新能源汽车专用轮胎低滚阻配方中白炭黑与橡胶相容性较差，高温老化下界面结合力下降，弹性恢复能力减弱。

1. 工艺与结构问题：乘用车轮胎胎侧橡胶厚度不均匀（局部仅 2mm，未达标准 3mm），薄胶部位优先老化开裂；商用车轮胎硫化温度偏低（140℃＜标准 150℃）、硫化时间不足（20min＜标准 30min），导致橡胶交联度低，抗老化性能差；越野轮胎胎面花纹设计复杂，沟槽底部应力集中，老化过程中易产生微裂纹并扩展为宏观开裂。

1. 生产与质量管控不足：部分轮胎生产企业未对防老剂添加量进行批次检测，导致个别批次防老剂含量不达标；出厂前未做氙灯老化抽检，无法提前发现抗老化性能缺陷；未针对不同使用场景（如热带地区、新能源汽车）定制轮胎配方，通用配方适配性差。

（二）改进建议

1. 材料与配方优化：

• 防老剂体系升级：在轮胎橡胶配方中添加复合防老剂（如 4010NA+UV - 327，总添加量 2%-2.5%），其中紫外吸收剂（UV - 327）占比 0.5%-0.8%，提升抗紫外老化能力；热带地区专用轮胎可额外添加抗氧剂（1010，添加量 0.3%-0.5%），抑制高温氧化老化；

• 橡胶与补强体系调整：新能源汽车专用轮胎采用白炭黑表面改性技术（如 KH - 550 处理），提升白炭黑与橡胶的相容性，添加量控制在 30%-35%，平衡低滚阻与抗老化性能；商用车轮胎选用高分散性炭黑（N220），添加量 25%-30%，并优化分散工艺，避免炭黑团聚；

• 弹性恢复改进：越野轮胎配方中引入少量天然橡胶（添加量 10%-15%），配合硫化剂 DTDM（添加量 0.8%-1.2%），提升橡胶弹性恢复率与抗开裂性能。

1. 工艺与结构改进：

• 硫化工艺优化：乘用车轮胎硫化温度提升至 150-155℃，硫化时间延长至 30-35min，确保橡胶交联度达 85% 以上；采用分段硫化工艺（低温 130℃预硫化 5min + 高温 150℃终硫化 30min），减少硫化应力；

• 结构设计调整：乘用车轮胎胎侧橡胶厚度统一调整为 3-3.5mm，薄弱部位增加补强胶层；越野轮胎胎面花纹沟槽底部采用圆弧过渡设计（圆角半径≥1mm），减少应力集中；商用车轮胎胎面增加耐磨胶层（厚度 1-1.5mm，含高耐磨炭黑 N110），提升老化后的耐磨性能。

1. 生产与质量管控完善：

• 工艺标准化：制定防老剂添加与检测标准，每批次轮胎抽样检测防老剂含量（抽样比例 10%），确保添加量符合配方要求；建立硫化工艺参数监控体系，实时监测硫化温度、压力、时间，偏差超 ±5% 时自动报警；

• 出厂检测升级：增加氙灯老化抽检项目（每批次抽样 3 件，常规老化 200h），测试 ΔE、拉伸强度保持率、硬度变化量，不合格批次禁止出厂；针对热带地区、新能源汽车等场景，推出定制化轮胎产品，并在产品标识中明确抗老化等级。

1. 测试与迭代优化：

• 提前测试验证：在轮胎配方研发阶段，通过东莞皓天氙灯老化试验箱进行抗老化预测试，优化配方参数（如调整防老剂比例，使 ΔE 控制在 3.0 以内）；对新结构设计（如胎侧补强）进行老化测试，验证结构改进效果；

• 客户反馈与改进：收集下游客户的轮胎老化失效案例，结合测试数据分析失效原因，持续优化抗老化方案（如针对热带地区客户，开发耐 75℃高温的专用轮胎）；为客户提供轮胎老化寿命评估报告，指导客户根据使用环境选择合适轮胎（如热带地区推荐含复合防老剂的轮胎）。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
