《试验箱在风力发电设备领域的应用实例》

**

风力发电作为可再生能源的重要组成部分，其设备长期暴露在复杂多变的自然环境中，性能稳定性和运行可靠性面临严峻考验。试验箱通过模拟风力发电设备在实际运行中的各类环境与工况，为设备的研发、质量检测及优化升级提供了有力的技术支持。本文将通过具体的试验过程，阐述试验箱在风力发电设备领域的实际应用。

一、试验目的

本次试验旨在利用各类专业试验箱，模拟风力发电设备在实际应用中可能遇到的环境（如高低温变化、强风沙侵袭、暴雨冲击、雷电干扰、振动等）以及长期运行工况，测试设备核心部件及整机的性能变化情况。通过验证试验箱对风力发电设备关键性能参数（如发电效率、机械强度、绝缘性能、耐久性、安全性）的准确测试能力，明确试验箱在风力发电设备技术提升中的作用，为设备材料改进、结构优化及可靠性提升提供数据支撑，助力风力发电设备的高质量发展。

二、实验 / 设备条件

（一）试验箱设备

1. 高低温试验箱：温度控制范围 - 50℃~100℃，温度波动度 ±0.5℃，可模拟不同地域的高低温环境，用于测试设备在温度骤变下的性能稳定性。

2. 沙尘试验箱：能够产生不同浓度的沙尘（0~100g/m³），沙尘颗粒尺寸可调节（1~200μm），箱内风速 0~10m/s，可模拟沙漠、多风沙地区的环境，测试设备的抗沙尘侵蚀能力。

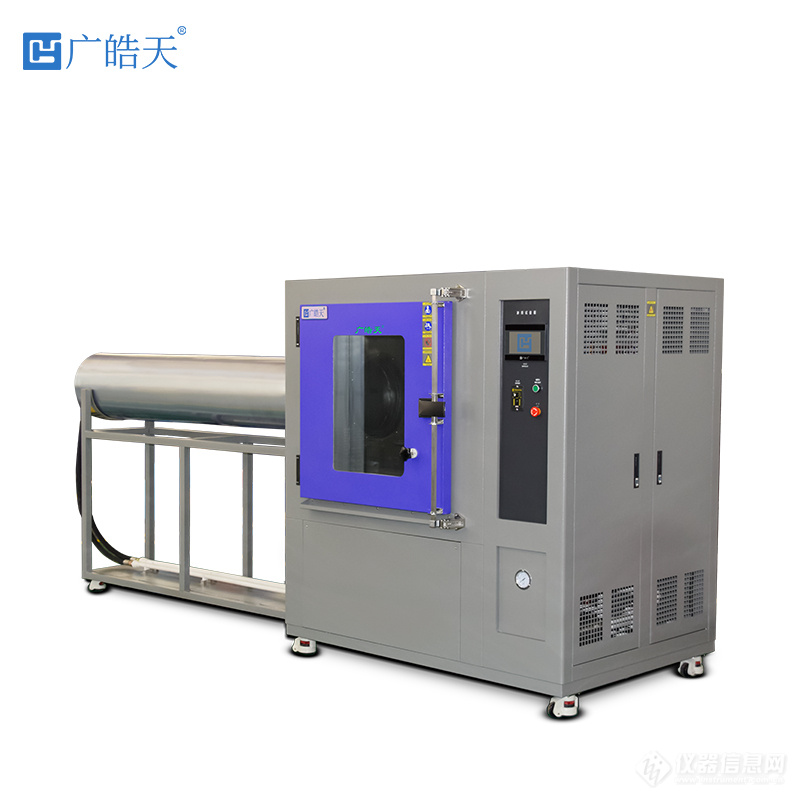

1. 淋雨试验箱：降雨强度 0~100mm/h，降雨角度可在 0°~180° 范围内调节，喷水压力 0~0.5MPa，用于模拟不同强度和角度的降雨，测试设备的防水性能。

1. 雷电冲击试验箱：可产生模拟雷电的冲击电压（0~100kV）和冲击电流（0~200kA），冲击波形符合相关标准，用于测试设备的抗雷电干扰及绝缘耐受能力。

2. 振动试验箱：振动频率 1~2000Hz，加速度 60g，可进行正弦振动、随机振动等多种振动模式测试，模拟风力发电设备在运行过程中因叶片旋转、阵风等产生的振动环境。

3. 盐雾试验箱：盐雾浓度 5%±1%，温度 35℃±2℃，可进行中性盐雾、酸性盐雾等试验，用于模拟沿海地区的高盐雾环境，测试设备的耐腐蚀性能。

（二）辅助设备

包括功率分析仪、扭矩传感器、应变仪、绝缘电阻测试仪、红外热像仪、高速摄像机等，用于精确测量设备的发电功率、机械应力、绝缘电阻、温度分布等参数。

三、试验样品

选取风力发电设备核心部件及整机作为试验样品：

1. 核心部件：叶片（玻璃纤维材质、碳纤维材质）、发电机（异步发电机、同步发电机）、齿轮箱、轴承、控制系统（PLC 控制器、传感器）

1. 电气部件：电缆、绝缘子、断路器、接触器

1. 整机系统：小型风力发电机组（额定功率 10kW）、中型风力发电机组（额定功率 1.5MW）

四、试验步骤及条件

（一）高低温环境下的性能测试

1. 将 1.5MW 风力发电机组的发电机和齿轮箱安装于高低温试验箱内，连接相关测试设备。

1. 设定温度梯度：-40℃、-20℃、25℃、60℃、80℃，每个温度点恒温 2h。

1. 在每个温度条件下，启动模拟运行装置，使发电机处于额定运行状态，测试发电机的输出功率、齿轮箱的传动效率，每个温度点稳定 30min 后记录数据。

1. 试验后检查发电机和齿轮箱的零部件有无变形、损坏等情况。

（二）沙尘环境下的耐久性测试

1. 将玻璃纤维材质叶片和碳纤维材质叶片放入沙尘试验箱，设定沙尘浓度 50g/m³，沙尘颗粒尺寸 50μm，风速 8m/s。

1. 持续试验 1000h，每 200h 检查叶片表面的磨损情况，测试叶片的气动性能变化（通过风洞模拟测试）。

1. 同时，将齿轮箱放入该试验箱，在相同沙尘环境下运行 500h，每 100h 取样检测齿轮箱内润滑油的污染程度，检查齿轮的磨损状况。

（三）淋雨环境下的防水性能测试

1. 将小型风力发电机组（10kW）固定于淋雨试验箱内，连接绝缘电阻测试仪等设备。

1. 设定降雨强度 80mm/h，降雨角度 45°，持续淋雨 24h。

1. 期间每 4h 测试设备的绝缘电阻，检查设备内部有无进水情况，观察控制系统的工作状态是否正常。

1. 淋雨结束后，启动发电机组，测试其输出功率是否正常。

（四）雷电冲击下的安全性测试

1. 将风力发电设备的电缆、绝缘子等电气部件连接到雷电冲击试验箱。

1. 对电缆施加 10kV 的冲击电压，对绝缘子施加 50kV 的冲击电压，每种部件进行 3 次冲击试验。

1. 冲击后检查部件有无击穿、损坏现象，测试其绝缘电阻和介损因数。

（五）振动环境下的结构稳定性测试

1. 将中型风力发电机组（1.5MW）的轴承和连接结构固定于振动试验箱，设定随机振动（频率 10~1000Hz，功率谱密度符合相关标准），持续振动 200h。

1. 期间每 50h 检查轴承的振动加速度、温度变化，观察连接结构有无松动、变形。

1. 振动结束后，测试轴承的使用寿命相关参数，评估连接结构的机械强度。

五、数据采集与分析

1. 性能参数：通过试验箱及辅助测试设备采集发电机输出功率、齿轮箱传动效率、叶片气动性能等数据，计算不同环境下的设备运行效率，绘制 “环境参数 - 运行效率” 关系图。

1. 耐久性数据：统计沙尘、振动等环境下的试验时间与设备部件磨损、性能衰减的关系，计算耐久性指标（如叶片在沙尘环境下的磨损速率）；结合润滑油污染程度、齿轮磨损状况等数据，分析设备的老化机理。

1. 安全性数据：记录雷电冲击后的部件损坏情况、绝缘电阻变化值，评估设备的抗雷电能力；对淋雨试验中的进水情况和绝缘电阻数据进行分析，判断设备的防水安全性能。

1. 结构性能数据：用轴承振动加速度、连接结构变形量等参数量化设备在振动环境下的结构稳定性，建立 “振动强度 - 结构损伤” 关联模型。

运用专业数据分析软件对多维度采集的数据进行整合，区分不同环境因素对设备性能的影响程度，为设备的改进提供明确方向。

六、实验结果与结论

（一）单项试验结果

1. 高低温试验：在 - 40℃时，发电机输出功率较 25℃时下降 20%（主要因低温导致绕组电阻增大）；80℃时，齿轮箱传动效率下降 8%，因高温使润滑油黏度降低；在 - 20℃至 60℃范围内，设备运行性能相对稳定。

1. 沙尘试验：玻璃纤维叶片在沙尘环境下运行 1000h 后，表面磨损量达 0.5mm，气动性能下降 12%；碳纤维叶片磨损量 0.2mm，气动性能下降 5%；齿轮箱在沙尘环境运行 500h 后，润滑油中杂质含量达 150mg/L，齿轮出现轻微磨损。

1. 淋雨试验：小型风力发电机组在淋雨 24h 后，绝缘电阻从初始的 500MΩ 降至 50MΩ，但未出现明显进水现象，发电机组输出功率无明显变化。

1. 雷电冲击试验：电缆在 10kV 冲击电压下未出现击穿，绝缘电阻无明显变化；绝缘子在 50kV 冲击电压下有 1 个出现击穿现象，其余绝缘性能良好。

1. 振动试验：轴承在振动 200h 后，振动加速度增大 15%，温度升高 5℃；连接结构无明显松动和变形。

（二）总体结论

1. 试验箱能够有效模拟风力发电设备所处的复杂环境，通过全面的测试（性能、耐久性、安全性等），真实反映设备在不同环境下的运行状态，为设备改进提供可靠数据。

2. 风力发电设备在常规环境下运行性能稳定，但在高低温、高浓度沙尘等恶劣环境下，部分部件性能衰减明显，如玻璃纤维叶片的抗沙尘磨损能力、齿轮箱在高温下的传动效率等仍有提升空间，这为设备材料选择（如优先选用碳纤维叶片）和结构优化（如改进齿轮箱散热系统）提供了依据。

3. 专业试验箱的 “多环境模拟 + 精准监测” 功能，解决了风力发电设备在复杂环境下的测试难题，其获取的各类数据可直接用于设备可靠性评估和寿命预测。

七、失效分析与改进建议

（一）失效分析

1. 高低温下性能衰减：低温时，发电机绕组电阻增大，导致电能损耗增加，输出功率下降；高温时，齿轮箱润滑油黏度降低，润滑效果减弱，传动效率下降，同时可能导致部件热膨胀，影响配合精度。

1. 沙尘环境下磨损：沙尘颗粒对叶片表面的持续冲击和摩擦，造成叶片表面磨损，改变叶片气动外形，导致气动性能下降；沙尘进入齿轮箱后，会加剧齿轮和轴承的磨损，污染润滑油。

1. 雷电冲击下损坏：绝缘子在雷电冲击下击穿，主要因绝缘子材质存在微小缺陷，在高电压冲击下缺陷处电场集中，导致绝缘击穿。

1. 振动下性能变化：长期振动使轴承内部零件产生疲劳磨损，导致振动加速度增大和温度升高，影响轴承的使用寿命。

（二）改进建议

1. 材料与部件改进：

• 选用耐高低温的发电机绕组材料，降低低温下的电阻变化；为齿轮箱选用高温稳定性更好的润滑油，提高高温下的润滑性能。

• 优先采用碳纤维等耐磨材料制作叶片，并在叶片表面涂覆耐磨涂层，增强抗沙尘磨损能力；在齿轮箱入口处增设高效过滤装置，减少沙尘进入。

• 优化绝缘子生产工艺，减少材质内部缺陷，提高绝缘子的抗雷电冲击性能；选用耐疲劳的轴承材料，提高轴承在振动环境下的使用寿命。

1. 结构设计优化：

• 对发电机和齿轮箱进行散热结构改进，如增加散热片、优化冷却风道，提高设备在高温环境下的散热能力；设计保温结构，减少低温对发电机性能的影响。

• 改进设备的密封结构，增强设备的防尘和防水性能，减少外界环境对内部部件的影响。

1. 试验箱功能升级：

• 在高低温试验箱中增加温度变化速率调节功能，更精准地模拟自然环境中的温度骤变情况。

• 在沙尘试验箱中增设沙尘颗粒分布监测装置，实时掌握箱内沙尘状态，提高试验的准确性。

1. 维护策略完善：

• 根据试验得出的设备磨损规律，制定针对性的维护计划，如定期对齿轮箱润滑油进行更换、对叶片表面进行检查和修复。

• 针对不同环境区域，制定差异化的设备选型和维护方案，提高设备在特定环境下的运行可靠性。

通过上述改进措施，预计可使风力发电设备在 - 40℃的输出功率保持率提升至 90%（原 80%），碳纤维叶片在沙尘环境下的气动性能下降幅度控制在 3% 以内（原 5%），绝缘子在雷电冲击下的击穿率降低至 5% 以下（原 20%），显著提升风力发电设备的性能和可靠性。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
