《试验箱在水力发电设备领域的质量保障》

**

水力发电作为清洁能源的重要组成部分，其设备的质量与可靠性直接关系到发电效率、运行安全及使用寿命。试验箱通过模拟水力发电设备在实际运行中的各类严苛环境（如水流冲击、温度变化、湿度影响、振动磨损等），为设备的质量检测、性能优化及故障预防提供了关键支持。本文将通过具体试验，阐述试验箱在水力发电设备领域质量保障中的应用及价值。

一、试验目的

本次试验旨在利用各类专用试验箱，模拟水力发电设备在实际运行过程中可能遇到的复杂环境（如高水压冲击、温度交替变化、潮湿及腐蚀性水汽侵蚀、机械振动等），测试设备核心部件及整机的质量与性能表现。通过验证试验箱对水力发电设备关键质量参数（如结构强度、密封性能、耐磨性能、耐腐蚀性能、运行稳定性等）的精准检测能力，明确试验箱在保障水力发电设备质量方面的作用，为设备的设计改进、材料选择及生产工艺优化提供数据支撑，确保水力发电设备在长期运行中的安全性和可靠性。

二、实验 / 设备条件

（一）试验箱设备

1. 水力冲击试验箱：可模拟 0-5MPa 的水压冲击，冲击频率 0-10 次 / 分钟，能够精准控制水流的冲击角度（0°-90°），用于测试水轮机叶片、导水机构等部件在水流冲击下的结构稳定性和抗疲劳性能。

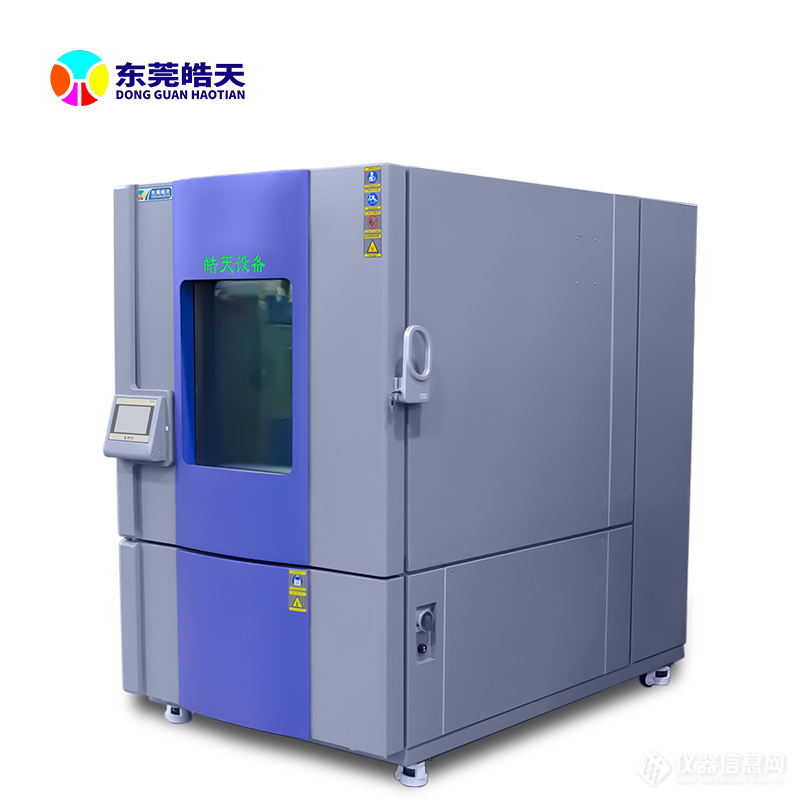

1. 高低温交变试验箱：温度控制范围 - 30℃-100℃，温度变化速率可达 5℃/min，可进行温度循环测试（循环次数 0-1000 次），用于检测设备在昼夜温差、季节交替等温度变化环境下的性能稳定性，如发电机绝缘材料的耐温性能。

1. 湿热及腐蚀试验箱：温度控制范围 20℃-80℃，湿度控制范围 30%-98% RH，可通入含二氧化硫、二氧化碳等腐蚀性气体（浓度 0-50ppm），模拟潮湿且有腐蚀性的水汽环境，测试设备金属部件的耐腐蚀性能和电气部件的绝缘性能。

1. 振动磨损试验箱：振动频率 10-500Hz，振幅 0-5mm，可模拟设备在运行过程中的振动情况，同时可设置摩擦副接触压力（0-500N），用于测试轴承、齿轮等转动部件的耐磨性能和振动对设备整体结构的影响。

1. 密封性能试验箱：可提供 0-3MPa 的内部压力或外部压力，配备高精度压力传感器（测量精度 ±0.01MPa）和泄漏检测装置（检测精度 0.1Pa・m³/s），用于检测水轮机密封件、发电机外壳等部件的密封性能。

（二）辅助设备

包括应力应变仪、激光测振仪、超声波探伤仪、硬度计、粗糙度仪、材料试验机等，用于精确测量设备部件的应力变化、振动参数、内部缺陷、硬度、表面粗糙度及力学性能等。

三、试验样品

选取水力发电设备的核心部件及关键总成作为试验样品：

1. 核心部件：水轮机叶片（不锈钢材质、铸铁材质）、导水机构、轴承（滚动轴承、滑动轴承）、齿轮、密封件（橡胶密封件、机械密封件）、发电机定子和转子、绝缘材料（绝缘纸、绝缘漆）

1. 关键总成：水轮机转轮、发电机整机、调速系统、润滑系统

四、试验步骤及条件

（一）水力冲击下的结构性能测试

1. 将水轮机叶片样品安装于水力冲击试验箱内，连接应力应变仪等测量设备。

1. 设定水压梯度：1MPa、2MPa、3MPa、4MPa、5MPa，每个水压点下，以 30°、60°、90° 的冲击角度分别冲击叶片，每个角度冲击 100 次。

2. 在试验过程中，通过应力应变仪监测叶片的应力变化，试验结束后，用超声波探伤仪检测叶片内部是否出现裂纹等缺陷，用材料试验机测试叶片的残余强度。

（二）高低温交变下的性能稳定性测试

1. 将发电机定子和转子及绝缘材料样品放入高低温交变试验箱。

1. 设定温度循环程序：-20℃保持 2h，升温至 80℃（升温速率 5℃/min），保持 2h，降温至 - 20℃（降温速率 5℃/min），如此循环 50 次。

1. 每 10 次循环后，取出绝缘材料样品测试其绝缘电阻；试验结束后，检测发电机定子和转子的绕组电阻、绝缘性能及运行时的温升情况。

（三）湿热及腐蚀环境下的性能测试

1. 将金属部件（如齿轮、轴承外圈）和绝缘材料样品放入湿热及腐蚀试验箱。

1. 设定温度 50℃，湿度 90% RH，通入 20ppm 的二氧化硫气体，持续试验 1000h。

1. 每 200h 取出样品，用硬度计测试金属部件的硬度变化，用粗糙度仪检测其表面粗糙度，观察表面腐蚀情况；测试绝缘材料的绝缘电阻和机械性能变化。

（四）振动磨损下的性能测试

1. 将轴承和齿轮样品安装于振动磨损试验箱内，设置摩擦副接触压力为 200N。

1. 设定振动频率：50Hz、100Hz、200Hz、300Hz、400Hz，每个频率下振动运行 100h。

1. 在试验过程中，用激光测振仪监测样品的振动参数，试验结束后，测量样品的磨损量（重量损失和尺寸变化），观察磨损表面形貌。

（五）密封性能测试

1. 将水轮机密封件和发电机外壳样品安装于密封性能试验箱。

1. 设定内部压力梯度：0.5MPa、1MPa、1.5MPa、2MPa、2.5MPa、3MPa，每个压力点保持 1h。

1. 通过泄漏检测装置检测样品的泄漏率，观察样品在不同压力下的变形情况。

五、数据采集与分析

1. 结构性能数据：采集水轮机叶片在不同水压和冲击角度下的应力值、残余强度及内部缺陷情况，绘制 “水压 - 角度 - 应力” 关系曲线，分析叶片在水力冲击下的结构薄弱点。

1. 性能稳定性数据：记录发电机部件及绝缘材料在高低温循环过程中的绝缘电阻、绕组电阻及温升数据，计算绝缘电阻的衰减率，分析温度变化对发电机性能的影响规律。

1. 耐湿热腐蚀数据：统计金属部件在不同试验时间下的硬度变化值、表面粗糙度及腐蚀程度，绝缘材料的绝缘电阻和机械性能衰减数据，建立 “腐蚀时间 - 性能衰减” 模型，评估部件的耐腐蚀寿命。

1. 振动磨损数据：采集轴承和齿轮在不同振动频率下的磨损量、振动参数，分析振动频率与磨损量的关系，评估部件的耐磨性能和抗振动能力。

1. 密封性能数据：记录不同压力下样品的泄漏率和变形量，绘制 “压力 - 泄漏率” 曲线，确定样品的密封极限压力和密封可靠性。

采用专业的数据处理软件对采集的多维度数据进行整合分析，区分不同环境因素（如水压、温度、湿度、振动频率）对设备性能的影响程度，为设备质量改进提供明确的方向。

六、实验结果与结论

（一）单项试验结果

1. 水力冲击试验：在 5MPa、90° 冲击角度下，不锈钢材质水轮机叶片未出现明显裂纹，残余强度保持率为 90%；铸铁材质叶片在 4MPa、90° 冲击角度下，出现微小裂纹，残余强度保持率为 75%。

1. 高低温交变试验：经过 50 次高低温循环后，发电机绝缘材料的绝缘电阻衰减 20%，但仍在合格范围内；发电机定子和转子的绕组电阻变化率小于 1%，运行时的温升正常，无明显异常。

1. 湿热及腐蚀试验：在试验 1000h 后，未经过防腐处理的齿轮表面出现明显锈蚀，硬度下降 15%；经过防腐处理的齿轮表面锈蚀较轻，硬度下降 5%；绝缘材料在湿热及腐蚀环境下，绝缘电阻下降 30%，机械强度下降 10%。

1. 振动磨损试验：在 400Hz 振动频率下运行 100h 后，滚动轴承的磨损量为 0.05mm，滑动轴承的磨损量为 0.1mm；齿轮的磨损量随着振动频率的升高而增加，在 500Hz 时磨损量达到 0.08mm。

1. 密封性能试验：橡胶密封件在 2.5MPa 压力下出现轻微泄漏（泄漏率 0.5Pa・m³/s），机械密封件在 3MPa 压力下无明显泄漏（泄漏率小于 0.1Pa・m³/s）；发电机外壳在 3MPa 压力下无变形和泄漏。

（二）总体结论

1. 试验箱能够有效模拟水力发电设备在实际运行中的各种复杂环境，通过多方面的测试（结构性能、性能稳定性、耐腐蚀性、耐磨性、密封性能），全面评估设备及部件的质量状况，为质量保障提供了可靠的数据支持。

1. 不同材质和处理工艺的水力发电设备部件在质量表现上存在差异：不锈钢材质的水轮机叶片在抗水力冲击方面优于铸铁材质；经过防腐处理的部件耐腐蚀性更好；机械密封件的密封性能优于橡胶密封件；滚动轴承的耐磨性能在振动环境下优于滑动轴承。

1. 试验箱的测试结果能够精准反映设备部件的质量薄弱环节，如铸铁叶片的抗冲击能力、未防腐处理部件的耐腐蚀性、橡胶密封件的密封极限等，为设备的质量提升和选型提供了明确依据。

七、失效分析与改进建议

（一）失效分析

1. 水力冲击下的失效：铸铁水轮机叶片在较高水压和冲击角度下出现裂纹，主要原因是铸铁材质的韧性和抗冲击性能较差，在承受较大冲击力时，内部应力超过其承受极限。

1. 腐蚀环境下的失效：未经过防腐处理的齿轮表面锈蚀严重，是由于金属表面直接与腐蚀性气体和水汽接触，发生了电化学腐蚀，导致表面材料被破坏，硬度下降。

1. 振动磨损下的失效：滑动轴承和齿轮在振动环境下磨损量较大，主要是因为滑动摩擦的摩擦系数较大，在振动条件下，摩擦副之间的相对运动加剧，导致磨损加剧；齿轮的齿面接触应力在振动时发生波动，也加速了磨损。

1. 密封性能失效：橡胶密封件在较高压力下出现泄漏，是由于橡胶材料在压力作用下发生变形，且长期处于压力环境下容易产生疲劳，导致密封性能下降。

（二）改进建议

1. 材料选择与处理改进：

• 水轮机叶片优先选用不锈钢等抗冲击性能好的材质，对于必须使用铸铁的部件，可采用表面淬火等工艺提高其表面硬度和抗冲击性能。

• 对所有暴露在湿热及腐蚀环境中的金属部件，进行防腐处理（如镀锌、涂覆防腐涂层等），提高其耐腐蚀能力。

1. 结构与工艺优化：

• 滑动轴承可考虑更换为滚动轴承，或对滑动轴承的摩擦面进行特殊处理（如喷涂耐磨涂层），减小摩擦系数，降低磨损量；齿轮可采用高精度加工和表面硬化处理，提高其耐磨性和抗振动能力。

• 对于高压环境下的密封部位，优先选用机械密封件；若使用橡胶密封件，应选择耐高压、抗疲劳的橡胶材料，并优化密封结构设计，提高密封性能。

1. 试验箱功能升级：

• 在水力冲击试验箱中增加疲劳寿命预测模块，结合试验数据预测叶片等部件的使用寿命，提前预警可能出现的失效风险。

• 为湿热及腐蚀试验箱集成实时腐蚀速率监测功能，及时掌握部件的腐蚀状况，为防腐工艺的优化提供更及时的数据。

1. 质量控制完善：

• 制定严格的原材料进厂检验标准，对水轮机叶片、齿轮等关键部件的材质性能进行严格检测，确保原材料质量符合要求。

• 加强生产过程中的质量控制，对部件的加工工艺、防腐处理、密封装配等环节进行严格把关，提高产品的一致性和可靠性。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
