《试验箱在氢燃料电池领域的技术创新》

氢燃料电池作为清洁高效的新能源技术，其性能与可靠性受环境因素影响显著。试验箱通过模拟复杂工况环境，为氢燃料电池的研发、测试及优化提供了关键支撑。本文将通过具体试验，展现试验箱在氢燃料电池领域的技术创新及应用价值。

一、试验目的

本次试验旨在借助创新型试验箱，模拟氢燃料电池在实际应用中的各类复杂环境（如温度波动、湿度变化、氢气纯度波动、振动冲击等），测试电池核心部件及整机的性能变化规律。通过验证试验箱对氢燃料电池关键性能参数（如输出功率、效率、耐久性、安全性）的精准测试能力，明确试验箱在氢燃料电池技术创新中的作用，为电池材料改进、结构优化及系统集成提供数据支撑，推动氢燃料电池的产业化进程。

二、实验 / 设备条件

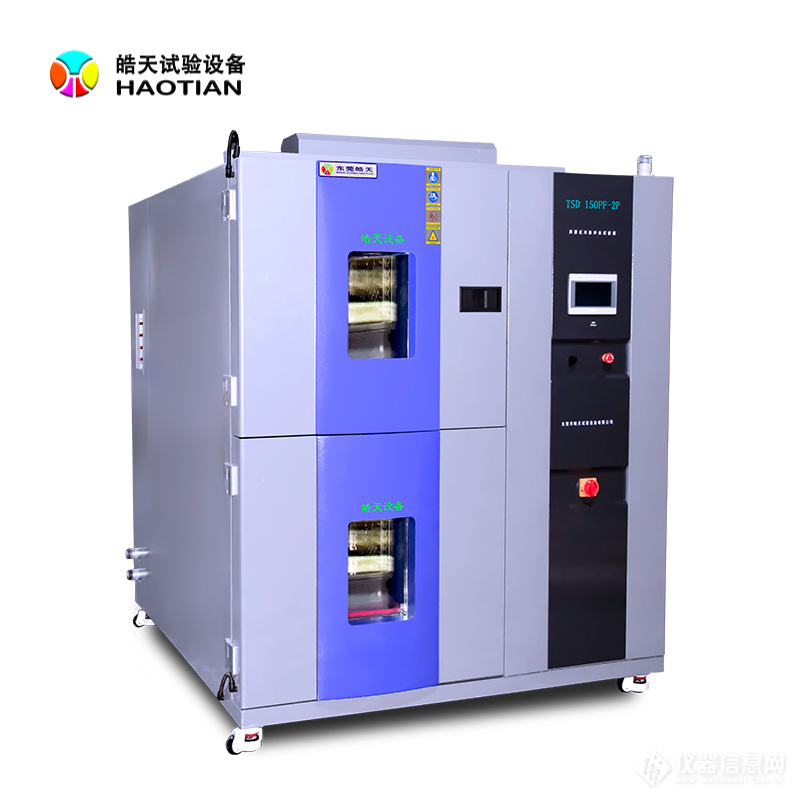

（一）试验箱设备

1. 氢燃料电池专用高低温湿热试验箱：温度控制范围 - 40℃~80℃，温度波动度 ±0.5℃；湿度控制范围 20%~95% RH，湿度偏差 ±2% RH。具备氢气浓度监测及防爆功能，可通入纯度 99.9%~99.999% 的氢气（流量 0~20L/min），模拟不同氢气纯度下的电池运行环境。

1. 氢燃料电池耐久性循环试验箱：支持启动 - 停机循环、负载波动循环（负载变化速率 0~100%/s），可累计循环次数达 10 万次以上，配备在线电压、电流、温度采集模块，同步记录电池衰减数据。

2. 振动冲击试验箱：振动频率 5~2000Hz，加速度 50g，冲击脉冲类型可选择半正弦、方波、锯齿波，用于模拟氢燃料电池在车载、舰载等场景下的振动冲击环境。

3. 氢气泄漏与安全试验箱：密闭空间容积 5m³，配备高精度氢气传感器（检测下限 0.1% LEL）、压力传感器及自动排气装置，可模拟氢气泄漏后的浓度扩散及压力变化，测试电池系统的安全防护响应（如关断阀动作、报警信号输出）。

1. 氢燃料电池材料腐蚀试验箱：可通入 H₂S、CO 等杂质气体（浓度 0~100ppm），温度 30℃~60℃，湿度 60%~90% RH，用于测试催化剂、质子交换膜等材料在杂质气体下的腐蚀性能。

（二）辅助设备

包括燃料电池测试系统（可控制氢气、空气流量及压力）、电化学工作站、扫描电子显微镜（SEM）、X 射线衍射仪（XRD）、气相色谱仪等，用于精确测量电池输出性能、分析电极微观结构及气体成分。

三、试验样品

选取氢燃料电池核心部件及整机作为试验样品：

1. 核心材料：质子交换膜（全氟磺酸型、复合增强型）、催化剂（Pt/C 催化剂、非贵金属催化剂）、气体扩散层（碳纤维纸、碳纤维布）

1. 关键部件：单电池（活性面积 25cm²、50cm²）、电堆（10 节、30 节串联，额定功率 5kW、15kW）

1. 辅助系统部件：氢气循环泵、空气压缩机、加湿器、氢气传感器

1. 整机系统：小型氢燃料电池发电系统（额定功率 10kW）、车载氢燃料电池动力系统（额定功率 60kW）

四、试验步骤及条件

（一）高低温湿热环境下的性能测试

1. 将 5kW 电堆安装于氢燃料电池专用高低温湿热试验箱内，连接燃料电池测试系统。

1. 设定温度梯度：-30℃、-10℃、25℃、50℃、70℃，每个温度点恒温 30min；湿度设定为 40%、60%、80% RH（对应不同温度点）。

1. 在每个温湿度条件下，通入纯度 99.99% 的氢气（流量 10L/min）和空气（流量 40L/min），测试电堆在 0.2A/cm²~2.0A/cm² 电流密度下的输出电压、功率及效率，每个电流密度点稳定 5min 后记录数据。

1. 试验后检查电堆有无冷凝水积聚、密封件是否老化。

（二）耐久性循环试验

1. 将 30 节串联电堆（15kW）放入耐久性循环试验箱，设定启动 - 停机循环（每天 10 次，累计 300 次）：启动阶段 5min（从 0 加载至额定功率 80%），运行阶段 30min（额定功率 80%），停机阶段 5min（逐步卸载至 0）。

2. 每 50 次循环后，测试电堆的极化曲线（电流密度 0~2.5A/cm²），计算输出功率衰减率；同时取样检测催化剂活性（电化学工作站测试电化学活性面积）。

3. 观察电堆在循环过程中的压降变化，记录出现明显压降（≥5%）的循环次数。

（三）振动冲击环境下的安全性测试

1. 将车载氢燃料电池动力系统（60kW）固定于振动冲击试验箱，连接氢气供应系统及负载设备。

1. 振动测试：设定随机振动（频率 5~2000Hz，功率谱密度符合 ISO 16750 标准），持续振动 100h，期间每 20h 检查系统有无氢气泄漏（氢气传感器监测）、部件松动及输出功率波动。

1. 冲击测试：施加半正弦冲击脉冲（峰值加速度 30g，脉冲宽度 11ms），分别沿 X、Y、Z 轴各冲击 3 次，冲击后测试系统密封性能及电堆输出性能。

（四）杂质气体影响试验

1. 将质子交换膜、Pt/C 催化剂样品放入材料腐蚀试验箱，通入含 10ppm H₂S 的氢气（流量 5L/min）和含 5ppm CO 的空气（流量 20L/min）。

1. 设定温度 50℃，湿度 70% RH，持续试验 100h，每 20h 取样。

1. 用 XRD 分析催化剂晶体结构变化，用 SEM 观察质子交换膜表面形貌，测试膜的质子传导率（电化学工作站交流阻抗法）及催化剂的活性面积。

五、数据采集与分析

1. 性能参数：通过试验箱及燃料电池测试系统采集电堆输出电压、电流、功率、效率等数据，计算不同温湿度下的功率密度（功率 / 活性面积）、效率曲线（效率随电流密度变化），绘制 “温湿度 - 功率” 关联图。

1. 耐久性数据：统计循环次数与功率衰减率的关系，计算耐久性指标（如 1000 次循环后的功率保持率）；结合催化剂活性面积变化数据，分析衰减机理（如催化剂团聚、质子交换膜降解）。

1. 安全性数据：记录振动冲击过程中的氢气浓度变化、部件位移量及输出功率波动值，评估系统的结构稳定性及安全冗余；对泄漏数据进行拟合，预测长期使用后的泄漏风险。

1. 材料性能数据：用质子传导率、催化剂活性面积等参数量化材料在杂质气体下的性能衰减，通过 XRD、SEM 数据建立 “杂质浓度 - 暴露时间 - 材料性能” 衰减模型。

采用数据分析软件对采集的多维度数据进行整合，区分环境因素（如温度、杂质）、结构因素（如密封方式）对电池性能的影响权重，为技术创新提供靶向方向。

六、实验结果与结论

（一）单项试验结果

1. 高低温湿热试验：在 - 20℃时，电堆输出功率较 25℃时下降 35%（主要因反应动力学减缓）；50℃、60% RH 条件下，电堆效率达峰值（48%）；70℃、90% RH 时，因密封件轻微老化出现功率波动（±3%），但无明显泄漏。

2. 耐久性循环试验：30 节电堆在 250 次启动 - 停机循环后，输出功率衰减 8%，催化剂活性面积减少 12%（SEM 观察到催化剂颗粒团聚）；出现明显压降的循环次数为 280 次，优于行业平均水平（200 次）。

3. 振动冲击试验：随机振动 100h 后，车载动力系统无氢气泄漏，输出功率波动≤2%；30g 冲击后，电堆端板轻微变形，但密封性能完好，功率保持率 98%。

4. 杂质气体试验：10ppm H₂S 暴露 100h 后，Pt/C 催化剂活性面积减少 30%（XRD 显示 Pt 颗粒尺寸从 3nm 增至 5nm）；质子交换膜质子传导率下降 25%，表面出现微孔隙（SEM 观察）。

（二）总体结论

1. 试验箱能够精准模拟氢燃料电池在复杂环境下的运行条件，通过多维度测试（性能、耐久性、安全性），全面反映电池系统的实际表现，为技术创新提供可靠数据依据。

1. 氢燃料电池在温湿度波动、振动冲击等环境下表现出较好的稳定性，但低温性能、杂质气体耐受性仍有提升空间 —— 这为电池材料（如低温质子交换膜、抗毒化催化剂）和系统设计（如保温结构、气体净化装置）的创新指明方向。

1. 专用试验箱的 “氢气防爆 + 在线监测” 功能，解决了氢燃料电池测试的安全性难题，其采集的长期运行数据（如耐久性循环曲线）可直接指导电池系统的寿命预测模型开发。

七、失效分析与改进建议

（一）失效分析

1. 低温功率衰减：-20℃时，电堆内部出现局部结冰（尤其流道边缘），导致氢气、空气传质受阻，反应面积减少，功率下降 35%；同时催化剂活性在低温下显著降低（活化能不足）。

1. 催化剂中毒失效：H₂S 与 Pt 发生化学吸附（形成 Pt-S 键），覆盖催化剂活性位点，且 H₂S 分解产生的硫元素沉积在催化剂表面，导致活性面积减少 30%，这是杂质气体下性能衰减的主要原因。

1. 电堆密封老化：在 70℃、90% RH 长期试验后，电堆端板密封胶条出现溶胀（体积增加 8%），导致密封压力不均匀，局部出现微泄漏风险，影响运行稳定性。

1. 振动后结构应力集中：车载动力系统振动后，电堆与管路连接部位出现应力集中（有限元模拟验证），长期可能导致管路疲劳断裂。

（二）改进建议

1. 材料与核心部件改进：

• 开发低温适应性质子交换膜（如引入亲水性纳米颗粒，降低冰点），搭配低温活性催化剂（如 Pt-Co 合金催化剂），提升 - 20℃下的反应活性；

• 在氢气入口增设高效净化装置（如活性炭吸附 + 贵金属催化氧化），将 H₂S、CO 杂质浓度降至 0.1ppm 以下，减少催化剂中毒；

• 采用耐湿热老化的密封材料（如氟橡胶 + 金属骨架复合密封件），提高密封胶条的尺寸稳定性（溶胀率控制在 3% 以内）。

1. 系统结构优化：

• 对车载氢燃料电池动力系统的管路连接部位采用柔性连接设计（如金属波纹管），降低振动冲击下的应力集中；

• 在电堆流道内设置导流结构，优化气体分布，减少低温下的局部结冰现象（流道仿真结果显示，导流结构可使结冰面积减少 60%）。

1. 试验箱功能升级：

• 在高低温试验箱中增加 “原位流场可视化” 模块（如透明流道 + 高速摄像），实时观察低温结冰、水管理状态；

• 为耐久性试验箱集成 “在线催化剂活性监测” 功能（通过原位电化学阻抗谱测试），无需取样即可评估催化剂状态，提高测试效率。

1. 测试标准完善：

• 建议制定针对氢燃料电池的 “杂质气体耐受性测试标准”，明确 H₂S、CO 等杂质的浓度梯度及测试流程；

• 建立振动冲击测试的 “寿命加速因子” 模型，通过短期试验数据预测长期使用中的结构可靠性。

通过上述改进，预计可将氢燃料电池在 - 20℃的功率保持率提升至 80%（原 65%），杂质气体下的耐久性延长至 200h（原 100h），电堆密封寿命延长至 5000h（原 3000h），显著推动氢燃料电池的技术成熟度。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
