为什么BCB固化评价如此关键

固化程度直接决定了苯并环丁烯（BCB）树脂的最终性能。BCB树脂凭借优异的低介电常数（k值可低至2.79）和突出的热稳定性，在5G通信、半导体封装和微电子互连等领域备受关注。BCB的固化机理是：高温下四元环发生开环反应，生成高活性的邻醌二甲烷中间体，随后通过Diels-Alder环加成反应形成交联网络。固化程度不足，交联网络不完整，介电性能和力学强度或许难以达到设计要求；固化过度则可能引发降解副反应。因此，准确评价BCB树脂固化过程，是配方设计与质量控制的必要环节。

传统评价方法的局限

差示扫描量热法（DSC）是评估BCB固化行为的常用手段。研究表明，BCB单体的固化起始温度约200°C，最大放热峰出现在260°C附近，该放热峰对应BCB基团的开环反应与热聚合过程。DSC数据可靠，但制样繁琐、测试耗时，难以实现固化过程的实时追踪。

傅里叶变换红外光谱（FT-IR）通过监测BCB四元环特征吸收峰的消失程度来推算固化度。红外光谱中1470 cm⁻¹和921 cm⁻¹处归属于BCB单元CH₂基团的特征峰，在固化完成后完全消失，表明活性基团已全部参与反应。然而，FT-IR难以区分交联键与悬垂链，对于固化后期的微小变化灵敏度有限。

溶胀法虽能反映交联密度，却需要数小时乃至数天的萃取干燥过程，且属于破坏性测试，样品无法复用。对于BCB这类高性能树脂体系，传统方法在“快速”与“精准”之间往往难以兼顾。

低场核磁共振的工作原理

低场核磁共振（LF-NMR）技术提供了一条不同的评价路径。其原理立足于高分子固化的本质——分子链从自由运动逐渐被交联点束缚。设备通过检测样品中氢质子的横向弛豫时间（T₂）来感知这种运动性变化：固化初期，链段运动自由，T₂较长；随着交联密度增加，氢质子受到的束缚增强，T₂逐渐缩短。连续监测T₂的变化，便能追踪从反应起始至结束的全过程。该设备磁场强度通常低于1特斯拉，采用永磁体设计，体积紧凑且维护成本较低，或许更适合常规实验室乃至工业现场应用。

低场核磁共振用于BCB固化评价的突出优势

无损检测是核心特色。 样品不需要溶解、不需要切片、不需要破坏，测试完成后样品完好如初，可以继续用于其他实验或实际使用。对于成本较高的BCB树脂体系而言，这或许是一个不小的便利。

实时原位监测能力同样值得关注。 低场核磁共振可以在固化过程中连续采集数据，而非仅在终点获取单点信息。这意味着研究者能够捕捉到固化反应的动力学信息——反应速率如何变化、交联网络何时开始形成，这些动态信息对于BCB树脂的工艺优化或许具有参考价值。

测试效率方面， 传统溶胀法需要以“天”为单位，而低场核磁共振技术通常只需数十秒到数分钟即可完成一次测试。有研究表明，1H NMR弛豫测量法可用于在线过程监测，获取固化度并计算动力学参数。对于需要快速筛选配方的研究人员而言，效率的提升或许是显著的。

清华大学等机构的研究也证实，低场核磁共振技术在胶黏剂固化过程监测中展现出快速、无损、连续、精确的特点，近年来在交联密度测定领域受到越来越多的关注。该技术测出的是化学交联和物理交联的共同贡献，能够更全面地反映BCB树脂固化网络的真实状态。

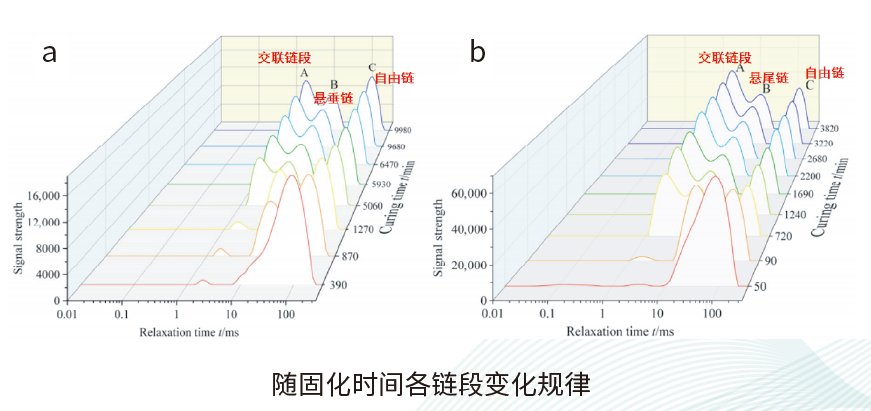

应用案例：

BCB树脂固化过程的评价，正从单一终点检测向全过程动态监测演进。低场核磁共振技术以氢质子为探针，通过T₂弛豫时间的变化“反推”交联程度，为BCB树脂的固化评价提供了一条无损、快速、信息丰富的技术路径。它或许无法完全替代所有传统方法，但在需要实时监测、快速反馈的场景中，提供了一种值得关注的补充选择。

FAQ

Q1：低场核磁共振测试BCB固化度需要多长？

单次测试通常在30秒至3分钟之间，远快于溶胀法的数天周期。

Q2：测试后BCB样品还能继续使用吗？

可以。低场核磁共振属于无损检测，样品无需化学处理，测试后可完整回收。

Q3：低场核磁共振能区分化学交联和物理交联吗？

该技术测出的是两者的共同贡献，可通过变温实验等辅助手段进一步区分。

Q4：BCB树脂的典型固化温度是多少？

BCB基团的热交联通常在180-250°C范围内有效进行，最大放热峰约260°C。

Q5：低场核磁共振适用于哪些树脂体系？

目前已应用于环氧树脂、聚苯醚树脂、丙烯酸酯聚合物、橡胶弹性体及火炸药基体等多种高分子材料体系。
