ANSNP 中线安防保护器 · 商业建筑用电安方案

谐波 · 无功 · 三相不平衡 · 中性线电流，同步治理，一步到位

商场灯闪、大屏死机、收银系统重启、配电房里零线烫手……空开不跳闸、电路"一切正常"，问题却反复出现。其实，真正的元凶往往藏在中性线上——零序谐波叠加导致的零线过载，正是商业建筑电气火灾与设备故障的最大隐形风险。

一、看不见的火源：商业配电的隐形痛点

现代商业综合体、写字楼、购物中心、商超酒店，是高密度非线性负载的集中场景。LED照明、高清大屏、变频空调、UPS电源、收银弱电系统全天候运行，持续产生大量 3次、9次零序谐波。

与普通谐波不同，零序谐波 无法通过三相平衡抵消，只会在中性线上持续叠加富集——形成"三相电流平衡、零线严重过载"的隐蔽隐患：

• 零线异常高温：零线电流远超相线，线缆长期在 70-100℃ 下运行，绝缘加速老化；且零线无过载保护、不触发跳闸，隐患长期潜伏在竖井、吊顶桥架内，极易引发电气火灾。

• 设备故障频发：波形畸变导致灯具频闪烧毁、大屏故障、收银监控死机重启、变频模块损坏。

• 能耗与容量浪费：谐波增加变压器与线缆附加损耗，占用有效容量，配电系统提前饱和、被迫增容。

• 传统手段治标不治本：加粗零线、无源滤波、人工巡检，都无法动态抵消不断变化的零序谐波。

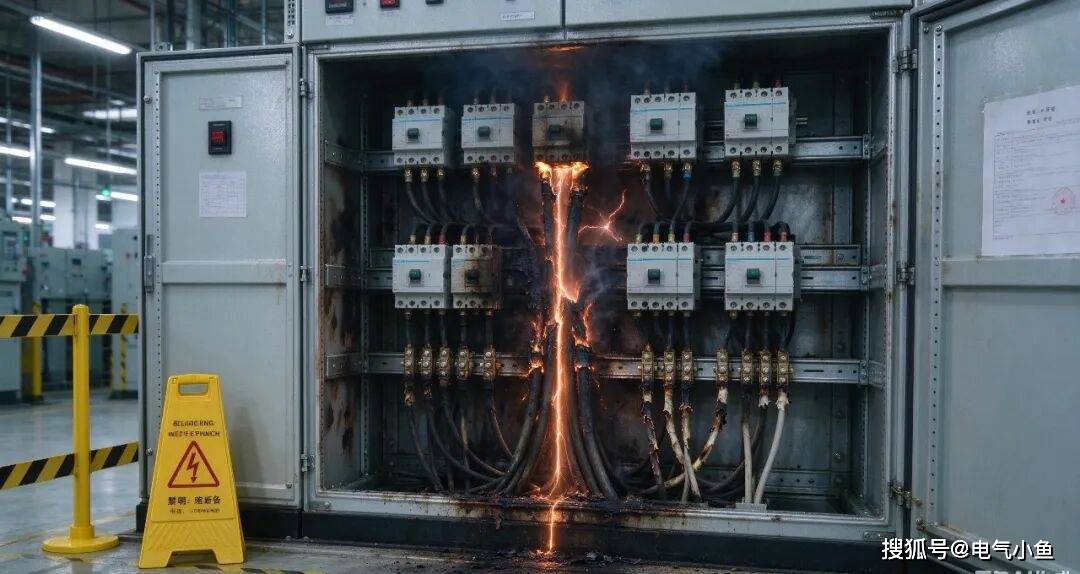

零序谐波叠加 → 中性线过载 → 配电柜烧毁（示意图）

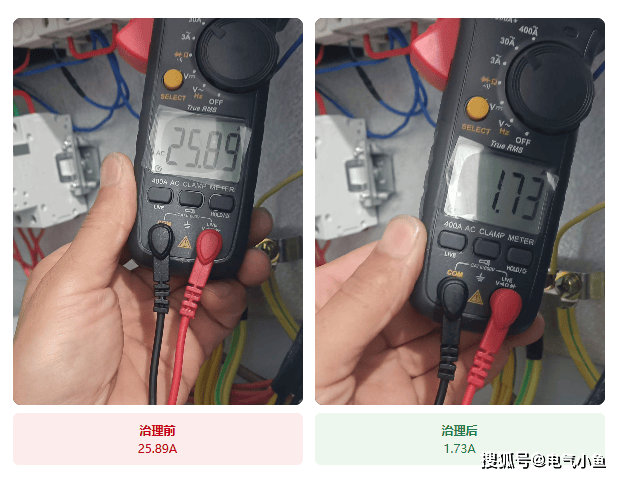

二、实测说话：零线电流从 25.89A 降到 1.73A

在某商业项目现场，我们用钳形表对中性线电流进行了治理前后实测对比——同一天、同一测点，效果一目了然：

零线电流降幅超过 93%，回归安全范围

三、ANSNP 中线安防保护器：从根源治理中线隐患

安科瑞 ANSNP 中线安防保护器，是针对商业建筑零序谐波、零线过载专项研发的有源治理设备。设备并联于低压配电系统，通过高精度电流互感器实时采集中性线电流，高速运算提取 2-31 次谐波分量，瞬时输出反向补偿电流，对冲抵消零序谐波，解决商业建筑中线配电难题。

全响应时间 ≤40ms，瞬时响应低至 100μs，跟随营业高峰、节假日负载动态变化，适配商业建筑波动式用电工况，治理效果稳定不失效。

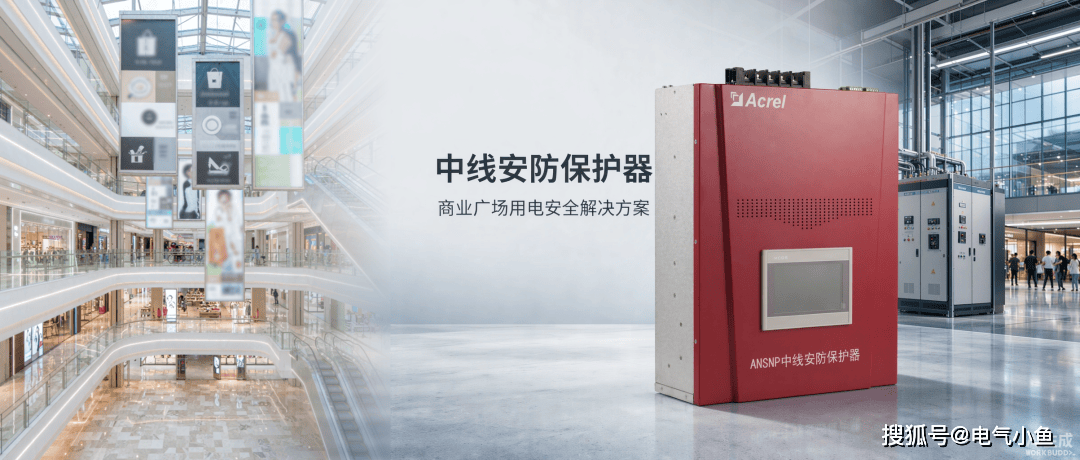

ANSNP 现场安装实拍：7寸触屏本地可视化，并联接入、不影响供电连续性

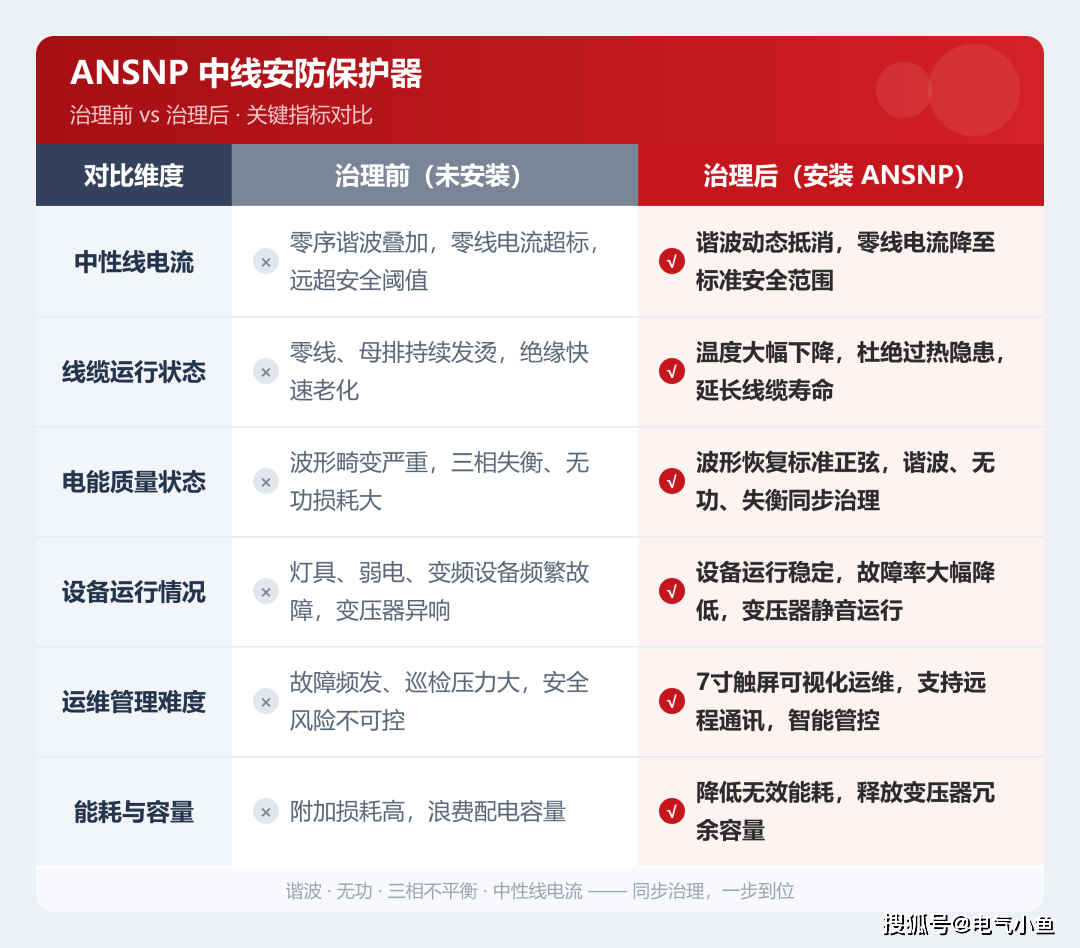

四、治理前后，一表看懂

五、商业建筑专属优势

01 末端就地治理，更

壁挂式安装，直接部署在楼层配电箱、商铺配电间、楼宇配电房，在谐波源头就地补偿，弥补前端集中治理短板。

02 一机，性价比更高

单台集成谐波补偿、无功补偿、三相不平衡治理三大功能，一次改造解决多项电能质量问题。

03 智能适配动态负载

针对商场昼夜、节假日、淡旺季负载波动，自动调节补偿力度，全程稳定治理、无盲区。

04 智能运维，适配智慧楼宇

标配7寸彩色触摸屏，本地实时查看参数与运行状态；支持 RS485/WIFI 通讯，可对接楼宇智能运维系统，远程监控、数据溯源。

05 安装便捷，适配性广

30A-200A 多规格可选，支持多台并联扩容，从小型商铺到大型城市综合体均可适配；仅需预留150mm散热空间，施工便捷、无需大面积改造。

六、广泛适用场景

商业综合体 · 购物中心 · 写字楼 · 商超卖场

酒店宾馆 · 医院 · 数据机房 · 交通枢纽

选型参考：可根据现场零线谐波电流大小，选用 30A-200A 壁挂式机型，常规商用型号：ANSNP50-0.4/B、ANSNP100-0.4/B 等。
