工况痛点

（为什么不能用普通直流表、分流器）

💡传统快充多是 750V 直流，现在兆瓦闪充站、光储充一体化闪充站普遍上DC1500V 直流母线，为什么不能用普通直流表、分流器：

✅电压等级高 DC1500V，普通 750V 直流仪表耐压不够，绝缘、爬电距离必须满足 1500Vdc 安全规范；

✅瞬时脉冲大电流：闪充枪瞬间大功率输出，电流波动剧烈，冲击大，分流器发热严重，不适合兆瓦级大功率支路；

✅双向功率：储能充 / 放电、V2G 反向送电，电流方向来回切换，仪表必须支持双向电能计量，区分正向、反向电量；

✅隔离安全要求高：直流高压不能直接接入仪表弱电采集回路，必须电气隔离；

✅多支路密集监测：直流汇流柜内多条支路（储能支路、光伏支路、充电堆支路），需要分路采集电流、电压、功率，做支路能耗、故障诊断；

✅运维与并网要求：

• 储能、光伏支路需要计量电量，用于度电统计、收益核算；

• 场站 EMS 能量管理系统需要实时直流电压、电流、功率，做功率平滑、限功率保护；

• 故障监测：直流过流、绝缘下降、支路异常，需要快速采集信号上送边缘网关。

安科瑞产品方案

DJSF1352-RN 导轨式分体直流电能表

定位：站内直流分项计量表，不是电网贸易关口表，专门适配 1500V 直流母线闪充 / 储充一体化预制舱，分体式 = 电压直接接入 1500V 直流母线，电流由霍尔传感器隔离采样。

DC1500V 高压适配

额定 DC1500V，测量范围 0~1800V，满足 1500V 直流母线过压裕量，适配闪充站储能簇、SST 固态变直流输出、充电堆直流输入支路；仪表本体只采集直流电压，电流不进高压回路，由霍尔隔离采集，解决1500V高压安全隔离痛点。

分体采样，原生支持霍尔传感器

完美匹配闪充大电流脉冲工况，电流通道接收霍尔输出信号（0-5V / 4-20mA / 0-200mA），可搭配 AHKC 闭环霍尔；强弱电完全隔离，规避高压直流击穿风险。

DIN35mm 导轨安装，适配预制直流汇流舱紧凑空间

闪充站大量采用预制舱、直流汇流柜，柜内空间紧张。导轨式模块化，多支路并排密集安装，单支路一块表，储能簇、光伏支路、充电堆支路独立分项计量，实现分层能耗统计。

通讯能力匹配 EMS、边缘网关组网

RS485 接口，支持 Modbus-RTU、DL/T645、DL/T698；实时上送：直流电压、直流电流、功率、正向 / 反向电量、极值记录；可接入场站边缘网关，对接 EMS 能量管理平台

霍尔传感器

定位：解决 1500V 直流母线大电流、脉冲冲击、双向功率、高压隔离四大痛点，用于闪充站直流汇流舱储能簇、充电堆、SST 直流支路的电流采集。

高压电气隔离，适配 DC1500V 直流母线

一次侧高压直流与二次信号回路完全电气隔离，原副边工频耐压 AC2500V/1min，满足 1500V 直流系统绝缘、爬电距离要求；解决 1500V 高压直流安全隐患。

动态响应强，捕捉闪充脉冲式大电流

可以快速捕捉车辆插枪瞬间的冲击电流、功率快速跳变；抗过载能力强，应对闪充瞬时峰值电流，不会因为短时大冲击直接失真。量程覆盖广：从百安级到数千安培，SST 直流输出支路，大孔径规格适配直流铜排母排安装。

宽温耐候，适配户外预制舱环境

耐受高速闪充站露天预制舱冬夏大温差、高湿环境；长期运行功耗低、发热小，适合直流汇流柜狭小密闭舱内工况，抗电磁干扰，适配柜内大量功率器件带来的 EMI 干扰。

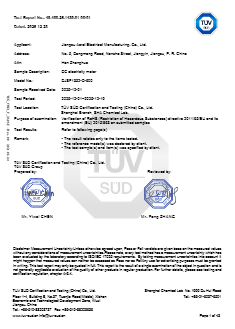

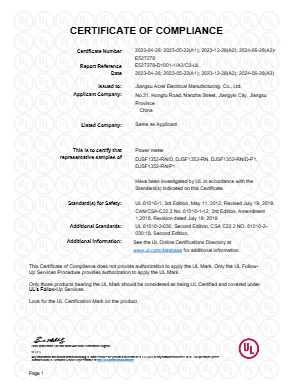

产品证书

结 语

DJSF1352-RN 导轨分体直流电能表搭配 AHKC 系列霍尔传感器，可安全、稳定完成 1500V 闪充站直流支路双向计量与实时监测，为光储充一体化闪充场站数字化能量管理提供可靠感知底层。
