一、什么是局放？

局部放电 是指在电气设备内部，由于绝缘材料中存在缺陷或电场分布不均匀，导致在局部区域内发生的非贯穿性放电现象。

发生位置： 通常发生在绝缘材料的薄弱点，如气泡、裂纹、杂质、尖刺毛刺附近、安装不良的界面处等。

特点： 放电能量微弱，不会立即形成贯穿性通道导致短路（即“击穿”），但会持续、缓慢地侵蚀和破坏绝缘。

二、为什么需要对中压开关柜进行局部放电监测？

对运行中的中压开关柜（通常指10-35kV电压等级）进行局部放电在线监测，具有极其重要的意义，主要体现在以下几个方面：

1. 实现预测性维护，避免灾难性故障

传统模式： 定期停电检修或故障后检修。前者可能“过度维修”或“维修不足”，后者则已造成停电损失。

监测模式： 通过持续监测局放信号，可以在绝缘劣化早期就发现潜在缺陷。运维人员可以有计划地在缺陷发展成短路、爆炸等严重故障前安排检修，变“被动抢修”为“主动预防”。

2. 保障供电可靠性和连续性

开关柜是配电网络的核心设备，其故障直接导致大面积停电。

局放监测能有效预警，防止突发停电，大幅提升供电可靠性和用户满意度，对医院、数据中心、工厂等重要负荷场所至关重要。

3. 提升设备和人员安全性

未预警的绝缘击穿可能引发电弧短路，导致 “开关柜燃爆” ，这会严重损坏设备，并危及现场人员生命安全。局放监测是防止此类恶性事故的重要技术手段。

4. 优化运维成本，提高经济效益

减少停电损失： 避免非计划停电带来的巨大经济损失和社会影响。

降低维修成本： 早期准确定位缺陷，维修范围小、成本低。避免故障扩大后更换整段母线或整个开关柜。

延长设备寿命： 及时干预可阻止绝缘进一步劣化，延长设备使用寿命。

优化检修资源： 从“定期全检”转向“基于状态的检修”，节省人力物力。

三、APD系列局部放电监测装置解决方案

安科瑞推出了APD系列局部放电在线监测装置，可实时或周期性地采集设备运行中的局部放电信号，为电力设备的安全运行提供智能化、高可靠性的解决方案。

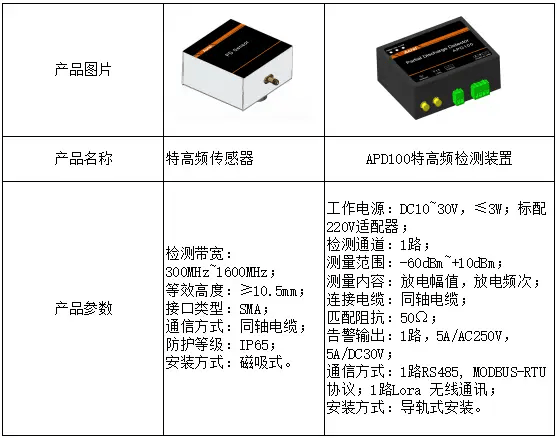

3.1 特高频传感器APD100

3.1.1 产品功能

3.1.2 产品应用

应用场景：适于中压开关柜（61柜、28柜、环网柜）出厂前集成安装或对已投用的高压开关柜进行停电安装。

产品特点：系统抗干扰能力强，可靠性高。

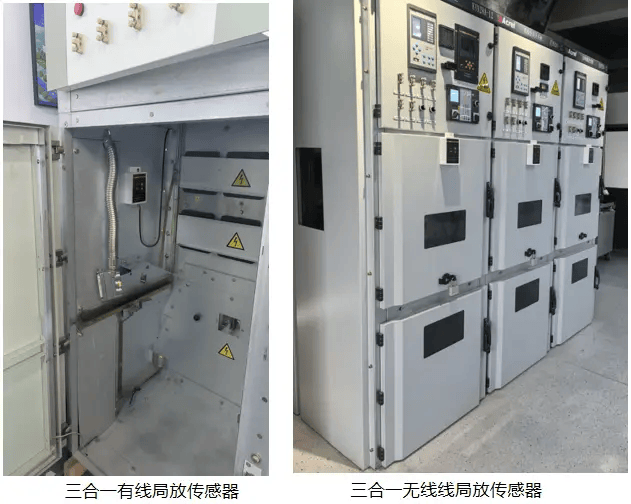

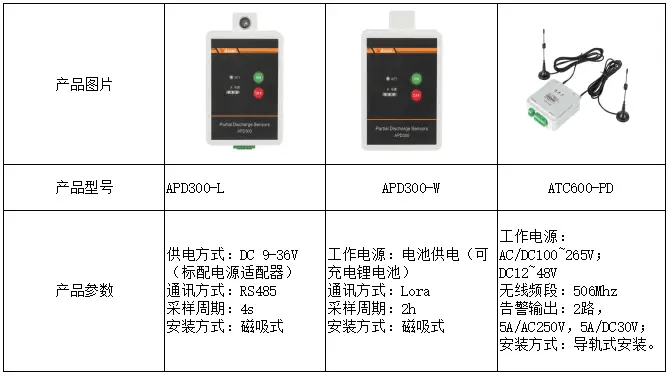

3.2 三合一局放监测传感器

3.2.1 产品功能

3.2.2 产品应用

应用场景：适于中压开关柜（61柜/28柜/环网柜）

产品特点：系统抗干扰能力强，可靠性高。

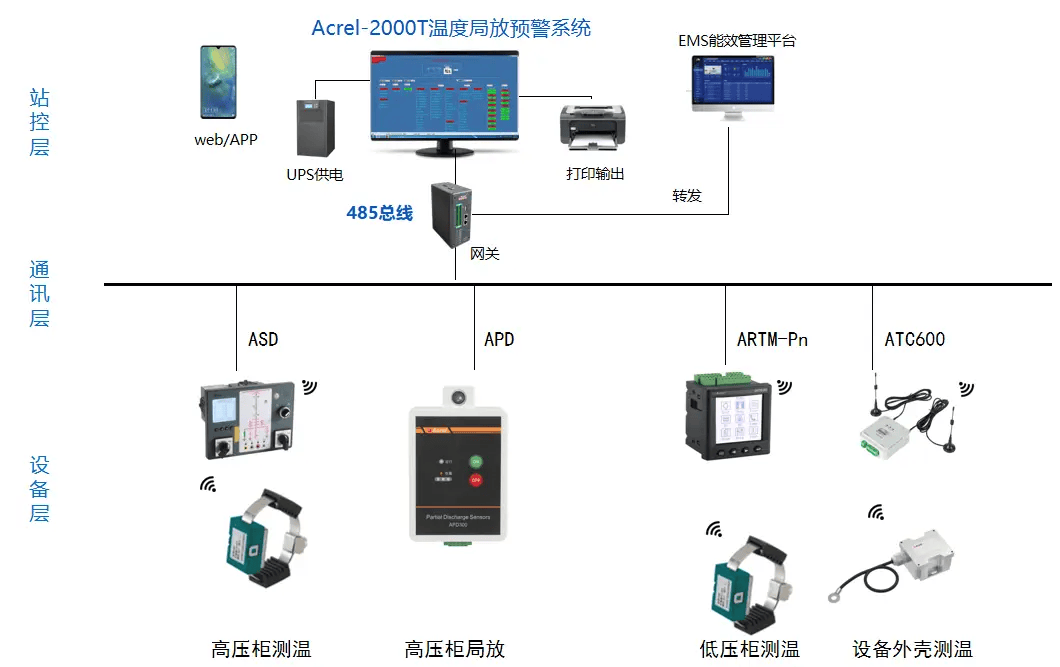

3.3 系统组网
