低压断路器是配电系统中实现线路保护与控制的核心设备。传统断路器功能单一，无法适应智能配电系统对数据采集、远程控制及故障诊断的需求。ASCM5E系列智能断路器通过集成微处理器和通信模块，实现了保护、测量、控制和通信一体化，显著提升了配电系统的智能化水平。

塑壳断路器的额定绝缘电压为1000V，适用于交流50Hz，额定电压400V，额定电流至630A的三相四线中性点直接接地(TT)配电网络。用于提供间接接触保护;防止因设备绝缘损坏，产生接地故障电流而引起火灾危险;并可用来分配电能和保护线路的过载和短路;对线路的过压欠压、缺相具有保护功能。

1、主要功能和特点

采用高性能32位ARM微处理器，实时进行信号处理和智能控制。

液晶中/英文显示，人机界面友好，操作简便。

长延时、短延时和瞬时三段保护，采用电子式脱扣，与电源电压无关。

具有高分断能力，保证线路短路保护的可靠性。

过压保护，欠压保护，缺相保护,缺零保护。

三相电源电压、负荷电流实时显示。

保护功能及参数可在线设置修改。

跳闸类型(闭锁、短路、过载、欠压、过压、失压、缺相、断零等)识别、显示，并可存储、查询、删除。

支持遥信、遥测、遥控、遥调四遥功能。

HPLC可拔插模块及微功率蓝牙无线通讯，

0.05In-1.2ln计量可达0.5s级。

有功功率、无功功率、视在功率、功率因数等参数实时测量,三相有功电量累计。

时控、费控等模式可选，应用更佳灵活

支持DL/T645协议及Modbus协议，并自动识别，

进出线端接线排温度实时监控(选配)。

支持在线远程升级，便于维护升级精度等级。

电流、电压精度最高可达0.5s级;有功、无功精度最高可达1级，

支持有功需量超限、无功需量超限、电流突变事件、断流、电压谐波含量、电流谐波含量、电压波形失真度、电流波形失真度，孤岛保护。具有被动式孤岛保护。

具有端子及触头过温度保护。

具有发电质量监测与保护

具有发电电流三相不平衡监测与保护，

具备特征电流物理拓扑自识别。

2、使用环境

安装场所应无导电粉尘，无腐蚀性气体，无易燃易爆气体，无雨雪侵袭;

海拔高度x2000m;

环境温度-5℃~+40℃，日平均最高温度≤+35℃℃;

相对湿度≤50%(环境温度为+40?时);

安装场所的外磁场在任何方向的磁场强度都不超过地磁场的5倍;

安装位置应通风散热条件良好;

在需要使用HPLC(宽带载波)通讯时，务必保证所有通讯设备在一个变压器下工作。

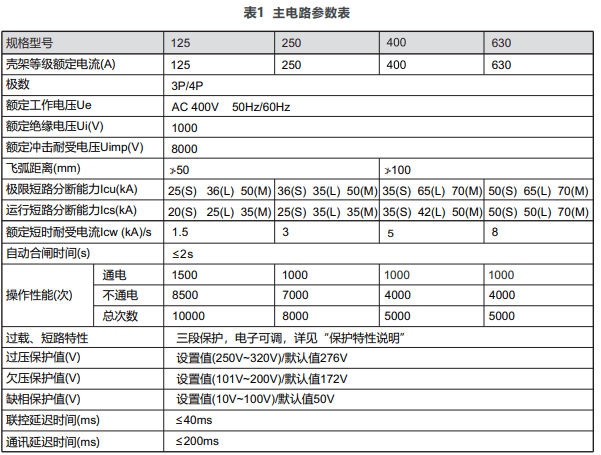

3、主要技术参数

3.1 过压保护功能

当线路相电压高于过压保护设定值时，断路器保护跳闸。

当线路电压恢复到正常电压后，断路器可自动合闸投运。过压保护的设置值范围为250V-320V，出厂设置为276V，用户可自行设定或关闭保护。

3.2 欠压保护功能

当线路相电压低于欠压保护设定值时，断路器保护跳闸。当线路电压恢复到正常电压后，断路器可自动合闸投运。欠压保护的设置值范围为101V~200V，出厂设置为172V，用户可自行设定或关闭保护。

3.3 缺相保护功能

当线路电源端出现缺相时，断路器保护跳闸。当线路恢复到正常电压后可自动合闸投运。缺相保护的设置值范围为10V-100V，出厂设置为30V，用户可自行设定或关闭保护。

3.4 联动保护功能

当需要本地远程控制(如开关在配电柜中，需要柜门上远程按钮控制开关)时，可使用开关外接端子进行联动保护控制，用户可在功能选择菜单中自行开启和关闭此功能。

3.5 断零保护功能

当线路电源端出现零线断开时，断路器保护跳闸。当线路恢复到正常电压后，可自动合闸运行。断零保护需要断路器出线带有负载。断零保护功能出厂默认设置为关闭。

3.6 断电跳闸、上电合闸功能

当线路电源端出现断电时，断路器断电保护跳闸;当线路电压恢复正常电压后，断路器自动合闸;断电跳闸出厂默认关闭、上电合闸出厂默认关闭。

3.7 端子及触头温度保护功能

端子及触头过温度保护整定值范围:50?~120?可调，出厂默认120?;高温动作延时时间:1s~999s可调，默认5s;功能默认开启。

用户可自行设定参数值或关闭功能保护。

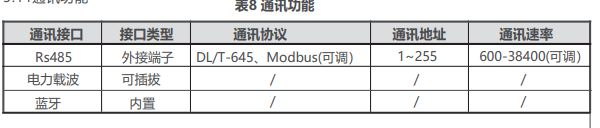

3.8 通讯功能

4、 产品安装注意事项

安装前请检查产品规格型号是否正确，附件是否齐全

请认真阅读本使用说明书，确保正确安装及日常维护;

产品必须垂直安装

根据产品额定电流及相关标准选择合适的导线并严格按照规定接线。上方为电源端，1、3、5分别接A、B、C相，N接零线。下方为负荷端，2、4、6分别接A、B、C相，N接零线;

进出线导线截面积应符合标准规定施工要求，禁止导电部分外露超出外壳;

接线完毕后请正确安装隔弧板;

安装在非电工专业和未成年人触及不到的地方，防止触电或改变产品正确配置和接线;

5、外形安装尺寸接线说明

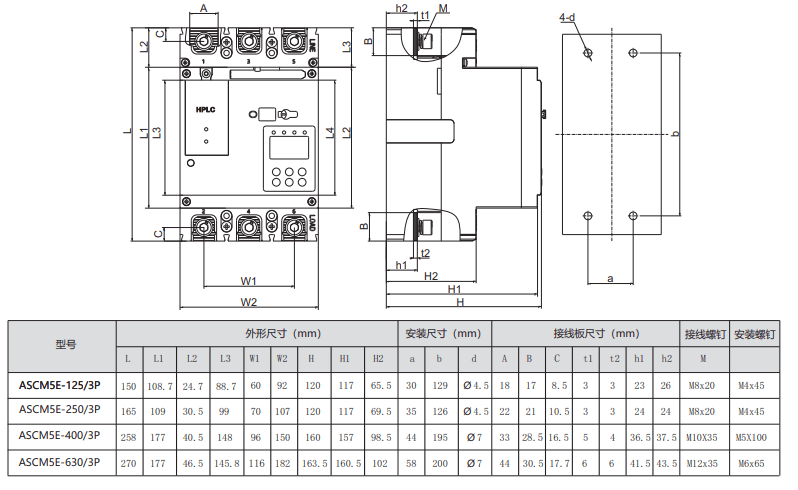

5.1 外形及安装尺寸-3P

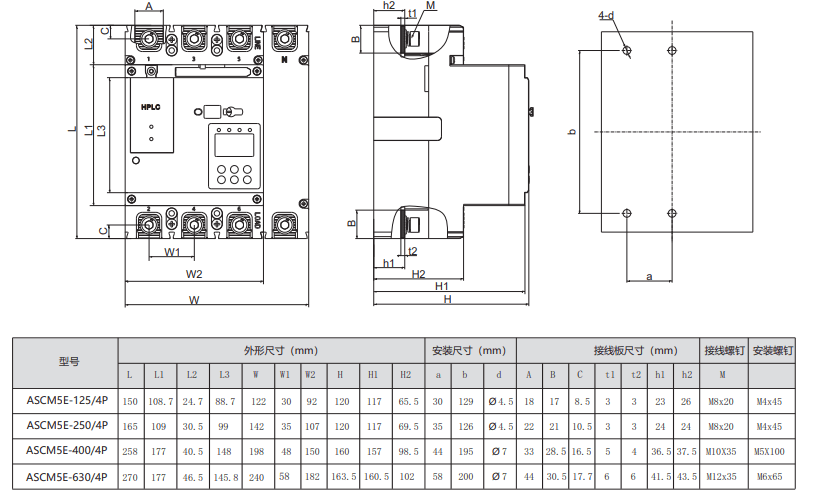

5.2 外形及安装尺寸-4P

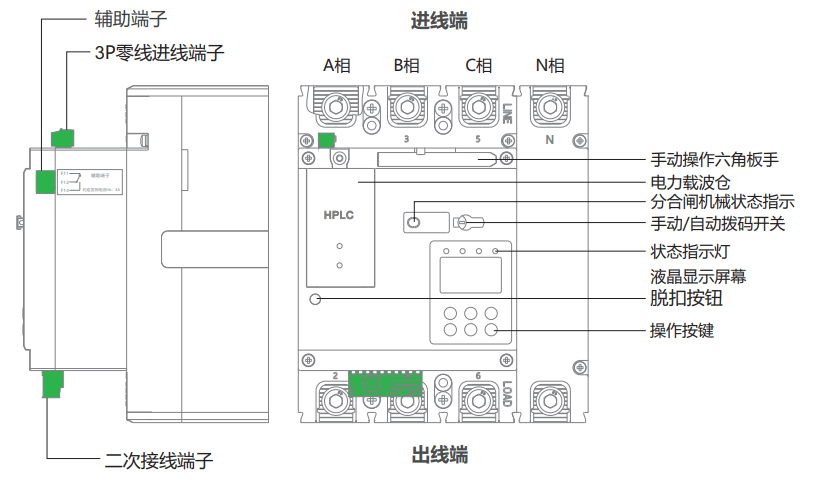

5.3 产品接线说明
