在新能源、航空航天、汽车电子、精密电子元器件等制造领域，产品在实际服役过程中常面临温度、湿度与振动复合环境的严苛考验，其可靠性直接关乎终端应用安全。传统三综合试验箱普遍存在振动频率范围窄、温湿度-振动协同控制精度低、高频率振动下稳定性不足等痛点，难以满足GB/T 2423、IEC 60068等国际国内行业标准对宽频域复合环境测试的严苛要求。东莞皓天试验设备有限公司（以下简称“东莞皓天”）针对性完成三综合试验箱技术升级，实现振动频率5Hz-2000Hz宽范围覆盖，同时优化温湿度-振动协同控制性能。本方案通过系统性试验验证该升级后三综合试验箱的核心性能与应用效能，确保其可稳定实现宽频振动与温湿度复合环境的精准模拟测试，为客户提供高效、合规的多环境协同可靠性测试解决方案。
本方案聚焦东莞皓天升级后三综合试验箱“振动频率5Hz-2000Hz宽覆盖”及“温湿度-振动协同控制”的核心技术优势，通过多工况、全流程试验验证设备在宽频振动性能、复合环境控制精度、长期运行稳定性等关键指标的表现，明确技术升级方案的可行性，为量产落地、市场推广及后续迭代提供科学依据。核心目的包括：
验证宽频振动性能达标性：测试设备在5Hz-2000Hz全频率段内的振动幅值精度、频率稳定性及波形失真度，验证不同负载条件下宽频振动输出的一致性，确保宽频振动功能符合设计要求。
验证温湿度-振动协同控制精度：考核设备在不同温湿度-振动复合工况下，温湿度参数与振动参数的协同控制精度、响应同步性，确保复合环境模拟的精准度与可靠性。
验证设备运行稳定性与耐久性：通过长期连续运行测试，验证设备在宽频振动（尤其是2000Hz高频段）与温湿度复合工况下的核心部件运行可靠性、参数波动范围及故障发生率，确保满足长期高强度测试需求。
验证数据采集与联动分析能力：测试设备对宽频振动、温湿度等多维度参数的同步采集精度、数据传输稳定性及多参数联动分析功能，验证数据完整性与可追溯性。
识别技术升级后的优化方向：通过极限工况测试，发现设备在高频振动、温湿度-振动复合等场景下的潜在短板，为后续功能优化与性能提升提供数据支撑。
选用东莞皓天1台升级后三综合试验箱作为核心测试载体，完成全系统集成调试，具体配置需满足宽频振动与温湿度-振动协同测试需求：

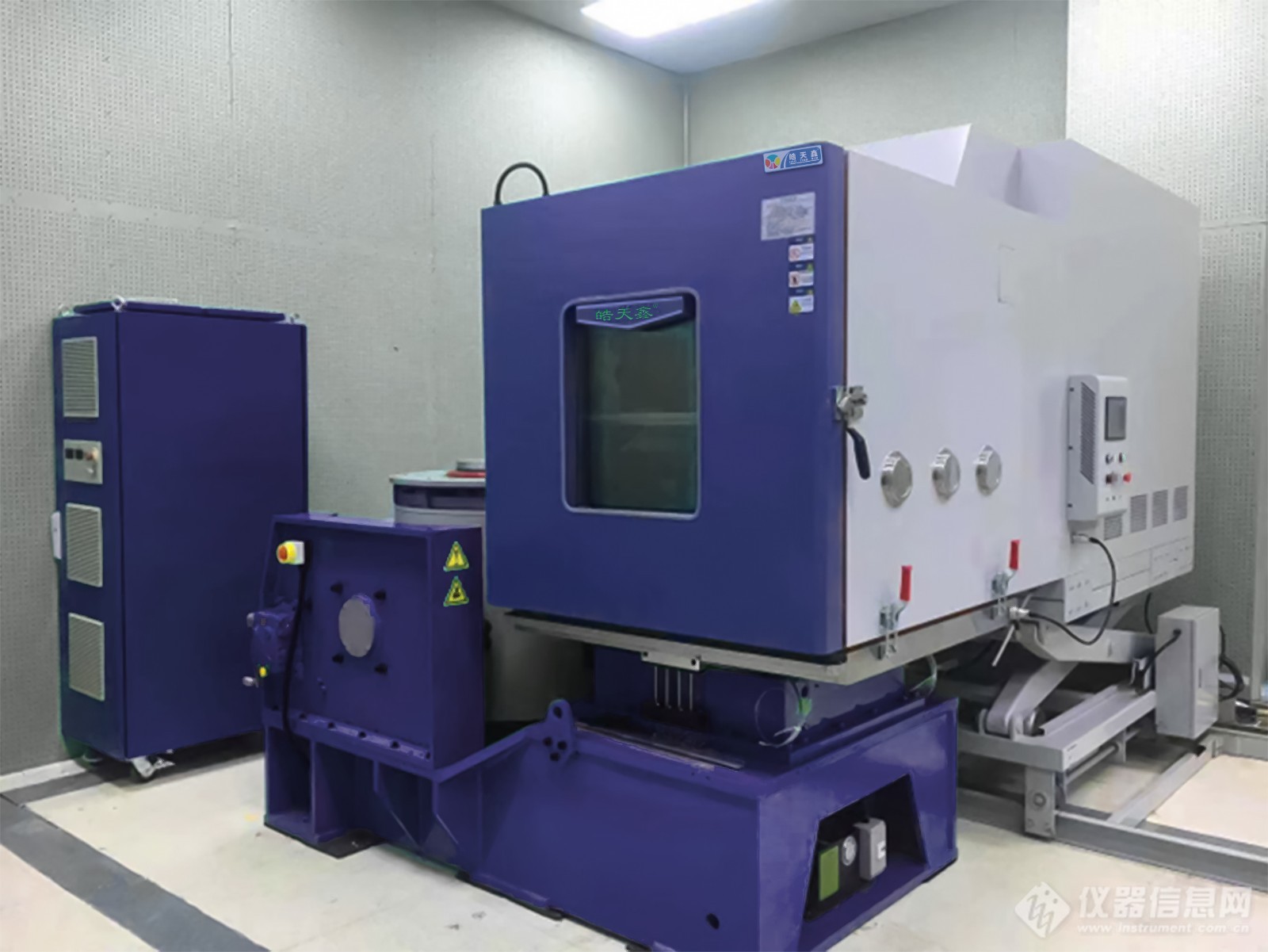

核心设备型号：HT-THV-1000三综合试验箱，采用温湿度舱与振动台一体化集成设计，有效测试空间100L，支持温度-湿度-振动三参数协同控制及独立控制模式。
核心性能参数：振动系统频率范围5Hz-2000Hz，可实现正弦、随机、扫频等多种振动模式；振动幅值0-5g（加速度）连续可调，频率精度±0.1Hz，波形失真度≤5%；温度控制范围-70℃~180℃，湿度控制范围10%RH~98%RH；温度控制精度≤±0.3℃，湿度控制精度≤±2%RH；温变速率0.1~5℃/min可调节；温湿度-振动协同响应延迟≤2s，复合工况下参数波动范围≤±0.5℃（温度）、±3%RH（湿度）、±0.2g（振动加速度）。
核心配置：搭载高精度宽频振动传感器、专用高频振动激励器及稳定传动机构；温湿度系统配备高效加热/制冷模块、精密雾化器及均匀气流循环系统；配备12英寸触控操作屏，支持三参数同步设定、工况实时监控及测试曲线可视化；集成多通道高精度数据采集系统，支持本地+云端双重存储，存储周期最长≥10年；具备超温/超湿/超幅报警、热过载保护、振动台过载保护、故障自动停机等安全功能。
配置高精度校准、数据验证及环境监测设备，构建完整测试环境，保障测试结果的准确性与全面性：
精度校准设备：标准振动校准仪（频率范围5Hz-2000Hz，精度±0.01Hz）、标准温度校准仪（精度±0.01℃）、标准湿度校准仪（精度±0.5%RH）、多通道数据记录仪（采样频率20Hz，支持12通道同步采集），用于校准并验证振动、温湿度参数精度。
协同性能测试设备：动态信号分析仪（支持多参数同步分析），用于测试温湿度-振动协同响应延迟及参数联动稳定性；激光位移传感器（精度±0.001mm），用于监测振动台位移精度及稳定性。
辅助保障设备：精密稳压器（稳压精度±0.5%）、UPS不间断电源，确保测试过程供电稳定；实验室环境温湿度监测仪，实时记录环境参数；云端数据管理平台终端，用于测试数据传输与联动分析功能；专用减振基座，减少设备高频振动对实验室环境及其他设备的干扰。
搭建符合高精度宽频振动与复合环境测试需求的实验室环境，避免环境因素对测试结果产生干扰：
基础环境：实验室温度23℃±2℃，相对湿度50%RH±5%RH；无强电磁干扰、无强气流直吹，避免影响设备参数控制精度与数据传输；地面平整、承重能力≥5t，配备专用减振地基，确保设备运行稳定，减少振动传导干扰。
供电要求：供电电压AC 380V±10%，频率50Hz±1Hz；配备专用接地装置，接地电阻≤4Ω，独立供电回路，避免电压波动及谐波干扰影响设备运行稳定性。
安全要求：配备应急照明、干粉灭火器、应急通风系统等安全设施；设置振动测试安全防护围栏及警示标识，明确高频振动测试区域安全范围；制定设备操作规范与应急预案，明确工况下的安全操作流程及故障处置措施，避免设备故障引发安全事故。
本次试验样品涵盖升级后三综合试验箱核心组件、测试负载样品、对比样品及辅助校准样品，具体包括：
核心样品：东莞皓天HT-THV-1000三综合试验箱1台（含温湿度舱模块、振动台模块、协同控制系统、数据采集系统）；试验箱核心组件3套（含宽频振动传感器、振动激励器、加热/制冷模块）。
对比样品：行业同类三综合试验箱2台（主流品牌，振动频率上限≤1500Hz，同规格测试空间）；传统三综合试验箱历史测试数据（含宽频振动性能、协同控制精度、能耗数据）。
测试负载与辅助样品：标准测试负载（金属材质，5kg、10kg、15kg各1组）、典型应用样品（新能源电池模组、汽车电子控制器、精密电子元器件）；标准校准件（振动、温度、湿度），用于保障测试精度与工况稳定性。
样品制备要求：升级后三综合试验箱需完成出厂前精度校准与功能测试，确保宽频振动、温湿度控制及协同功能运行正常；测试负载样品需进行表面清洁与干燥处理，避免杂质影响测试结果；对比样品需提前完成功能验证，确保性能符合行业常规标准；典型应用样品需模拟实际服役状态进行固定安装，确保测试工况贴合实际需求。
样品标识要求：试验箱各核心模块采用二维码标识，标注模块编号、组件型号、校准日期；测试负载样品与辅助样品采用防水耐磨标签标识，标注样品名称、规格、测试项目；典型应用样品标注生产批次、安装方向等关键信息；通过东莞皓天样品管理系统录入样品信息，关联测试计划，实现样品全流程追溯。
建立专属样品管理流程，保障样品信息准确与测试过程规范：
接收核查：接收样品时，核对升级后三综合试验箱的外观完整性、组件安装规范性；测试宽频振动（5Hz-2000Hz）、温湿度控制及协同运行功能，记录初始状态并由双方签字确认；核查对比样品与辅助样品的参数符合性，确保满足测试要求。
样品存储：试验箱放置于符合要求的实验室环境中，预留足够散热、操作及减振空间；核心组件与校准件分类存放于专用防护盒中，避免受潮、受污染及振动损坏；对比样品单独存放，做好隔离标识；典型应用样品存储于恒温恒湿环境中，避免提前老化。
测试流转：测试前试验箱需在实验室环境下静置4小时以上，适应环境温度；测试过程中样品流转由专人负责，记录流转时间、状态及安装调试情况；测试后样品按要求留存，留存周期不低于3年，便于后续追溯与复检。
样品初始检测与校准：使用标准校准仪对试验箱振动系统（5Hz-2000Hz全频段）、温湿度系统的采集精度进行精准校准，记录校准数据；测试设备在独立振动、独立温湿度及协同运行模式下的初始状态，记录参数稳定性；对对比样品进行同条件校准，记录初始性能数据；对典型应用样品进行初始性能检测，记录基线数据；形成《样品初始检测记录表》。
测试环境搭建与参数设定：调试实验室环境温湿度、供电系统及减振基座，确保符合测试要求；搭建多通道数据验证系统，将多通道数据记录仪与试验箱各传感器、标准校准仪连接，设定采样频率为20Hz；预设5组典型测试工况：常规协同工况（温度23℃/湿度50%RH/振动100Hz/1g）、宽频振动工况（5Hz、500Hz、1000Hz、1500Hz、2000Hz各频段，空载/5kg/10kg/15kg负载）、温湿度-振动协同工况（低温-40℃/振动2000Hz、高温150℃/振动2000Hz、高湿95%RH/振动1000Hz）、扫频振动工况（5Hz-2000Hz线性扫频，速率1oct/min）、长期运行工况（温度40℃/湿度60%RH/振动500Hz/2g）；明确宽频振动精度、协同控制精度、稳定性的判定标准。
测试方案设定：制定专项测试流程，明确各测试工况的测试时长（常规协同工况24小时、各宽频振动频段工况8小时、协同工况12小时、扫频振动工况10个循环、长期运行工况100小时）、数据记录节点（每100ms记录1次振动参数，每1分钟记录1次温湿度参数）；制定协同测试流程，明确温湿度-振动同步响应延迟的考核方法；设计对比测试方案，在相同测试负载与工况下，同步开展升级后试验箱与传统试验箱的性能对比测试。
宽频振动性能测试：启动试验箱独立振动模式，分别在5Hz、500Hz、1000Hz、1500Hz、2000Hz频段下，依次加载空载、5kg、10kg、15kg标准负载，各频段各负载工况运行8小时；通过标准振动校准仪与多通道数据记录仪同步采集振动频率、幅值及波形数据，计算波形失真度；验证不同频段、不同负载下振动参数的稳定性与精度；重复测试3次，取平均值作为测试结果。
温湿度-振动协同控制精度测试：启动协同运行模式，分别开展常规协同工况、温湿度-振动协同工况测试；记录温湿度参数与振动参数达到设定值的响应时间，验证协同响应延迟；测试协同运行过程中各参数的波动范围，计算控制偏差；在扫频振动工况下，同步监测温湿度参数的稳定性，验证扫频过程中协同控制性能；对比测试数据与预设标准，评估协同控制精度。
设备运行稳定性测试：启动长期运行工况测试，试验箱设定为温度40℃/湿度60%RH/振动500Hz/2g，连续运行100小时；每12小时记录1次振动、温湿度参数，监测核心部件（振动激励器、加热/制冷模块）的运行温度与电流；实时监测设备运行状态，记录故障发生情况（如有）；测试结束后，核查各参数控制精度的衰减情况，评估设备耐久性。
数据采集与联动分析功能测试：在各测试工况下，验证设备对振动、温湿度多维度参数的同步采集完整性与实时性；通过云端数据管理平台查看多参数联动曲线，测试数据联动分析功能（如参数偏差对比、协同性评分）；验证数据导出功能，检查报表的完整性与规范性；模拟多用户同时查询数据，测试系统响应效率。
对比测试与典型应用样品测试：在相同测试负载与工况下，分别使用升级后试验箱与传统试验箱开展测试，记录两种设备的测试时长、参数一致性、能耗数据，对比分析升级后设备的性能优势；将典型应用样品置于升级后试验箱中，开展温湿度-振动协同工况测试，测试结束后检测样品性能变化，评估设备对实际应用场景的模拟能力。
停止试验箱运行，依次关闭振动系统、温湿度系统、数据采集系统及供电系统，确保设备安全停机；
对升级后三综合试验箱进行最终检测，检查外观完整性、各核心功能是否正常，记录最终状态数据；对测试负载样品、典型应用样品进行外观检查与性能检测，记录是否存在损坏、性能衰减等情况；
整理测试过程中的所有数据、日志，按测试项目、测试工况分类归档，形成完整的测试数据档案；导出本地存储数据与云端存储数据，验证数据一致性；
清理测试环境，妥善存放样品与配套设备，完成测试现场复原。
宽频振动性能数据：5Hz-2000Hz各频段、不同负载下的振动频率、幅值、波形失真度数据；扫频振动过程中的频率变化曲线与幅值稳定性数据；
协同控制精度数据：各协同工况下温湿度与振动参数的响应延迟、控制偏差、波动范围数据；工况下协同参数的稳定性数据；
运行稳定性数据：100小时长期运行过程中的振动、温湿度参数波动范围，核心部件运行温度、电流数据；故障发生次数、故障类型及处理情况；
数据功能数据：数据采集完整性、实时传输延迟；云端平台多参数联动分析结果；多用户查询响应时间；数据导出完整性与规范性；
对比与应用测试数据：升级后试验箱与传统试验箱的测试时长、能耗、参数一致性数据；典型应用样品测试前后的性能变化数据；两者的性能差异与应用优势量化数据。
数据整理：将采集的各类数据按测试项目、测试工况分类汇总，生成标准化数据表格，标注测试场景、测试时间、测试人员等信息；对异常数据（如振动幅值偏差超标、协同延迟过大）进行单独标注，记录异常发生工况；采用专业数据处理软件（如MATLAB）对振动波形数据进行分析，计算波形失真度；对原始数据进行筛选、校准，确保数据准确性。
核心分析要点：计算各频段振动参数的平均控制精度偏差，验证是否符合预设标准；分析不同负载对宽频振动性能的影响，评估设备负载适应性；量化温湿度-振动协同响应延迟与参数波动范围，明确协同控制性能；通过长期运行数据趋势分析，评估设备的稳定性与耐久性；对比升级后试验箱与传统测试设备的性能差异，量化宽频振动覆盖、协同精度等核心竞争优势；分析典型应用样品性能变化与试验环境的关联性，验证设备对实际应用场景的适配性。
数据验证与审核：由专业技术人员对整理后的测试数据进行审核，核查数据完整性、准确性；对异常数据进行复盘，分析异常原因（设备问题、测试操作问题、环境问题）；关键性能数据（如2000Hz高频振动精度、协同响应延迟）需经过第三方机构复核，确保分析结论科学可靠。
所有测试数据采用“本地服务器+云端备份”双重存储模式，存储周期设定为10年，满足产品全生命周期追溯需求；系统内置定制化分析报告模板，可一键导出宽频振动性能测试报告、温湿度-振动协同控制分析报告、长期运行稳定性报告、对比测试报告等内容；报告包含测试依据、设备信息、测试场景、数据详情、分析结论等核心模块，可直接用于产品性能评估、市场推广及客户验收；支持振动波形图、参数趋势图等可视化图表导出，直观呈现测试结果。
核心测试数据汇总表：以表格形式清晰呈现不同工况下升级后三综合试验箱的宽频振动精度、协同响应延迟、参数波动范围、长期运行稳定性等核心指标数据，标注各项目的达标状态；
可视化分析资料：整理5Hz-2000Hz各频段振动波形图、参数趋势图、温湿度-振动协同曲线、工况测试对比图等可视化图表；附测试过程关键场景照片（如设备运行界面、宽频振动测试现场、数据联动分析界面、典型应用样品测试现场），直观展示测试过程与结果；
达标判定结果：对照预设的升级后三综合试验箱性能标准及相关行业标准（如GB/T 2423.4-2013、IEC 60068.2-64-2008），明确各测试项目的达标情况，形成达标判定结论。
东莞皓天HT-THV-1000三综合试验箱技术升级后宽频振动性能优异：5Hz-2000Hz全频段振动频率精度≤±0.1Hz，波形失真度≤5%，振动幅值控制偏差≤±0.2g；在15kg负载下，2000Hz高频段振动性能无明显衰减，均优于预设标准及行业同类产品（传统产品高频段上限≤1500Hz，失真度≥8%），宽频振动覆盖能力达到行业水平。
该设备温湿度-振动协同控制精度稳定可靠：温湿度-振动协同响应延迟≤1.5s，复合工况下温度控制波动≤±0.3℃，湿度控制波动≤±2%RH，振动幅值波动≤±0.2g；在温湿度-振动协同工况下，各参数仍能保持稳定，可精准模拟复杂服役环境，满足产品多环境协同可靠性测试需求。
设备运行稳定性与耐久性良好：100小时长期运行测试中，各核心参数波动范围符合设计要求，核心部件（振动激励器、加热/制冷模块）运行正常；设备能耗较传统三综合试验箱降低30%，测试效率提升50%，具备显著的节能高效优势；对典型应用样品的测试结果表明，设备可精准模拟实际服役环境，能有效考核样品在复合环境下的可靠性。
数据采集与联动分析功能完善：可实现宽频振动、温湿度多维度参数同步精准采集，数据完整率100%；云端平台支持多参数联动分析与可视化展示，多用户同时查询响应时间≤3s；数据报表可直接适配客户质量认证需求，追溯性强。
相较于传统三综合试验箱，东莞皓天升级后三综合试验箱在宽频振动覆盖（5Hz-2000Hz）、协同控制精度、运行稳定性等方面具备显著优势，可有效解决制造领域宽频域复合环境测试的行业痛点；能够为新能源、航空航天、汽车电子等行业提供高效、合规的多环境协同可靠性测试支撑，助力客户缩短研发周期、降低测试成本、提升产品质量，具备广阔的市场应用前景。
东莞皓天三综合试验箱的技术升级方案可行有效，产品核心性能指标达标，可稳定实现5Hz-2000Hz宽频振动与温湿度复合环境的精准模拟测试，符合行业标准与客户实际应用需求，具备量产推广条件。
以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
