东莞皓天推出复层式试验箱，多独立温区同步测试

在新能源电池、电子元器件、汽车零部件及航空航天等制造领域，产品常需在多温区环境下进行可靠性测试，传统单温区或多箱并列测试模式存在测试效率低、工况一致性差、数据对比不精准等痛点，难以满足GB/T 2423、IEC 60068等行业标准对多环境协同测试的规范要求。东莞皓天试验设备有限公司（以下简称“东莞皓天”）针对性研发推出复层式试验箱，通过多独立温区模块化设计，实现不同温区同步测试与数据联动分析。本方案通过系统性试验验证该复层式试验箱的核心性能与应用效能，确保其可稳定实现多独立温区同步精准测试，为客户提供高效、合规的多环境可靠性测试解决方案。

一、试验目的

本方案聚焦东莞皓天复层式试验箱“多独立温区同步测试”的核心功能与性能优势，通过多工况、全流程试验验证设备在温区独立性、同步控制精度、长期运行稳定性等关键指标的表现，明确产品设计的可行性，为量产落地、市场推广及后续迭代提供科学依据。核心目的包括：

验证多温区独立性与隔离性：测试各独立温区的温度、湿度参数稳定性及温区间的热隔离效果，验证相邻温区无热传导干扰，确保各温区测试工况独立可控。
验证多温区同步控制精度：考核不同温区在同步升降温、恒温、温变循环等工况下的参数控制精度、温变速率一致性及同步响应延迟，确保多温区测试协同性达标。
验证设备运行稳定性与耐久性：通过长期连续运行测试，验证设备在多温区同步工作模式下的核心部件运行可靠性、参数波动范围及故障发生率，确保满足长期测试需求。
验证数据采集与联动分析能力：测试设备对各温区参数的同步采集精度、数据传输稳定性及多温区数据联动分析功能，验证数据完整性与可追溯性。
识别产品优化方向：通过极限工况测试，发现设备在多温区温差、高负荷运行等场景下的潜在短板，为功能优化与性能提升提供数据支撑。

二、实验/设备条件

2.1 核心测试设备：复层式试验箱

选用东莞皓天1台3层复层式试验箱作为核心测试载体，完成全系统集成调试，具体配置需满足多温区独立控制与同步测试需求：

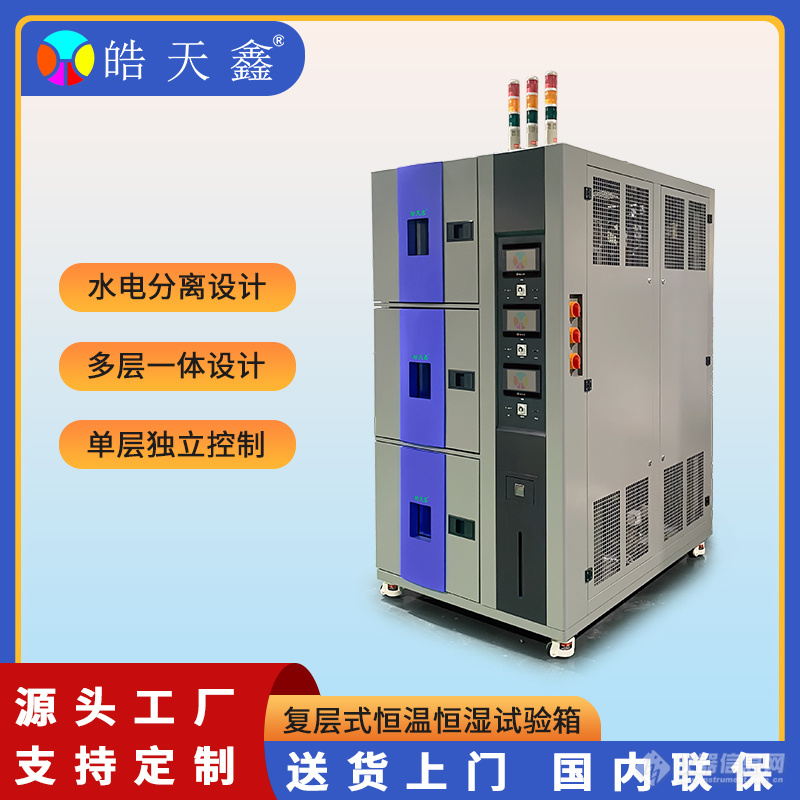

核心设备型号：HT-ML-800复层式试验箱，采用3层独立温区模块化设计，每层有效测试空间80L，支持独立温湿度控制与同步协同测试。
核心性能参数：各温区温度控制范围-70℃~180℃，湿度控制范围10%RH~98%RH；温度控制精度≤±0.3℃，湿度控制精度≤±2%RH；温变速率0.1~5℃/min可调节，多温区同步升降温响应延迟≤1s；相邻温区热隔离效率≥95%，无热交叉干扰；支持各温区独立编程测试与多温区联动测试两种模式。
核心配置：每层搭载独立高精度温湿度传感器、专用加热/制冷模块及气流循环系统；配备10英寸触控操作屏，支持多温区参数同步设定、工况实时监控及测试曲线可视化；集成多通道数据采集系统，支持本地+云端双重存储，存储周期最长≥10年；具备超温/超湿报警、热过载保护、故障自动停机等安全功能。

2.2 配套测试与辅助设备

配置高精度校准、数据验证及环境监测设备，构建完整测试环境，保障测试结果的准确性与全面性：

精度校准设备：标准温度校准仪（精度±0.01℃）、标准湿度校准仪（精度±0.5%RH）、多通道数据记录仪（采样频率10Hz，支持8通道同步采集），用于校准并验证各温区温湿度参数精度。
温区隔离与同步性测试设备：红外热成像仪（测温精度±0.1℃），用于检测相邻温区的热传导情况；温变速率测试仪，用于验证多温区同步升降温的速率一致性与响应延迟。
辅助保障设备：精密稳压器（稳压精度±0.5%）、UPS不间断电源，确保测试过程供电稳定；实验室环境温湿度监测仪，实时记录环境参数；云端数据管理平台终端，用于测试数据传输与联动分析功能。

2.3 实验室环境要求

搭建符合高精度测试需求的实验室环境，避免环境因素对测试结果产生干扰：

基础环境：实验室温度23℃±2℃，相对湿度50%RH±5%RH；无强电磁干扰、无强气流直吹，避免影响设备温控精度与数据传输；地面平整、承重能力≥2t，保障设备放置稳定。
供电要求：供电电压AC 220V±10%，频率50Hz±1Hz；配备专用接地装置，接地电阻≤4Ω，避免电压波动影响设备运行稳定性。
安全要求：配备应急照明、干粉灭火器、应急通风系统等安全设施；制定设备操作规范与应急预案，明确高温、低温工况下的安全操作流程，避免设备故障引发安全事故。

三、试验样品

3.1 样品范围

本次试验样品涵盖复层式试验箱核心组件、测试负载样品、对比样品及辅助校准样品，具体包括：

核心样品：东莞皓天HT-ML-800复层式试验箱1台（含3层独立温区模块、同步控制系统、数据采集系统）；试验箱核心组件3套（含温湿度传感器、加热/制冷模块、气流循环风机）。
对比样品：行业同类单层试验箱2台（主流品牌，同规格测试空间）；传统多箱并列测试模式历史测试数据（含测试效率、参数一致性、能耗数据）。
测试负载与辅助样品：标准测试负载（金属材质，5kg/层）、耐高温/耐低温样品（电子元器件、塑料件）；标准校准件（温度、湿度），用于保障测试精度与工况稳定性。

3.2 样品制备与标识

样品制备要求：复层式试验箱需完成出厂前精度校准与功能测试，确保各温区模块运行正常、同步控制功能稳定；测试负载样品需进行表面清洁与干燥处理，避免杂质影响测试结果；对比样品需提前完成功能验证，确保性能符合行业常规标准。
样品标识要求：试验箱各温区模块采用二维码标识，标注温区编号、组件型号、校准日期；测试负载样品与辅助样品采用防水标签标识，标注样品名称、规格、测试项目；通过东莞皓天样品管理系统录入样品信息，关联测试计划，实现样品全流程追溯。

3.3 样品接收与管理

建立专属样品管理流程，保障样品信息准确与测试过程规范：

接收核查：接收样品时，核对复层式试验箱的外观完整性、组件安装规范性；测试各温区独立控制、同步运行及数据采集功能，记录初始状态并由双方签字确认；核查对比样品与辅助样品的参数符合性。
样品存储：试验箱放置于符合要求的实验室环境中，预留足够散热与操作空间；核心组件与校准件分类存放于专用防护盒中，避免受潮、受污染；对比样品单独存放，做好隔离标识。
测试流转：测试前试验箱需在实验室环境下静置2小时以上，适应环境温度；测试过程中样品流转由专人负责，记录流转时间与状态；测试后样品按要求留存，留存周期不低于3年，便于后续追溯与复检。

四、试验步骤及条件

4.1 试验前准备

样品初始检测与校准：使用标准校准仪对试验箱3个温区的温湿度采集精度进行精准校准，记录校准数据；测试各温区在独立运行与同步运行模式下的初始状态，记录参数稳定性；对对比样品进行同条件校准，记录初始性能数据；形成《样品初始检测记录表》。
测试环境搭建与参数设定：调试实验室环境温湿度、供电系统，确保符合测试要求；搭建多通道数据验证系统，将多通道数据记录仪与试验箱各温区传感器、标准校准仪连接，设定采样频率为10Hz；预设4组典型测试工况：常规温湿度同步工况（各温区23℃/50%RH）、多温区温差工况（温区1：-40℃、温区2：23℃、温区3：150℃）、同步温变循环工况（各温区0℃→80℃→0℃，速率2℃/min）、长期运行工况（各温区40℃/60%RH）；明确温区独立性、同步精度、稳定性的判定标准。
测试方案设定：制定专项测试流程，明确各测试工况的测试时长（常规工况24小时、温差工况12小时、同步温变循环工况10个循环、长期运行工况100小时）、数据记录节点（每1分钟记录1次各温区核心数据）；制定多温区联动测试流程，明确同步控制的核心考核指标；设计对比测试方案，在相同测试负载与工况下，同步开展复层式试验箱与传统单层试验箱的测试效率对比。

4.2 核心测试步骤

多温区独立性与隔离性测试：启动试验箱独立运行模式，设定3个温区不同温湿度参数（温区1：-20℃/30%RH、温区2：50℃/70%RH、温区3：120℃/20%RH），运行12小时；通过红外热成像仪检测相邻温区的温度传导情况，记录温区边界温度变化；通过多通道数据记录仪同步采集各温区参数，验证温区参数稳定性与隔离效果；重复测试3次，取平均值作为测试结果。
多温区同步控制精度测试：启动同步运行模式，分别开展常规温湿度同步工况与同步温变循环工况测试；记录各温区参数达到设定值的响应时间，验证同步延迟；测试同步温变过程中各温区的速率一致性，计算速率偏差；对比各温区参数与标准校准数据的偏差，验证同步控制精度；在不同负载条件下（空载、5kg/层负载）重复测试，记录负载对同步精度的影响。
设备运行稳定性测试：启动长期运行工况测试，试验箱3个温区均设定为40℃/60%RH，连续运行100小时；每12小时记录1次各温区的温湿度参数、核心部件运行温度与电流；实时监测设备运行状态，记录故障发生情况（如有）；测试结束后，核查各温区控制精度的衰减情况，评估设备耐久性。
数据采集与联动分析功能测试：在各测试工况下，验证设备对3个温区参数的同步采集完整性与实时性；通过云端数据管理平台查看多温区数据曲线，测试数据联动分析功能（如参数偏差对比、同步性评分）；验证数据导出功能，检查报表的完整性与规范性；模拟多用户同时查询数据，测试系统响应效率。
对比测试：在相同测试负载与工况下，分别使用复层式试验箱（3温区同步测试）与传统单层试验箱（3台并列测试）开展测试；记录两种测试模式的测试时长、能耗、参数一致性数据；对比分析复层式试验箱的效率优势与性能。

4.3 试验结束后处理

停止试验箱运行，依次关闭数据采集系统、供电系统及配套测试设备，确保设备安全停机；
对复层式试验箱进行最终检测，检查外观完整性、各温区核心功能是否正常，记录最终状态数据；对测试负载样品与校准件进行外观检查，记录是否存在损坏、变形等情况；
整理测试过程中的所有数据、日志，按测试项目、测试工况分类归档，形成完整的测试数据档案；导出本地存储数据与云端存储数据，验证数据一致性；
清理测试环境，妥善存放样品与配套设备，完成测试现场复原。

五、数据采集与分析

5.1 数据采集内容

温区独立性与隔离性数据：不同工况下各温区的温湿度参数、温区边界温度变化数据；相邻温区热传导系数、隔离效率数据；
同步控制精度数据：各温区同步响应延迟、温变速率及速率偏差；不同负载下的同步控制精度数据；各温区参数与标准数据的偏差值；
运行稳定性数据：100小时长期运行过程中各温区的参数波动范围、核心部件运行参数；故障发生次数、故障类型及处理情况；
数据功能数据：数据采集完整性、实时传输延迟；云端平台多温区数据联动分析结果；多用户查询响应时间；
对比测试数据：复层式试验箱与传统单层试验箱的测试时长、能耗、参数一致性数据；两者的性能差异与效率优势量化数据。

5.2 数据处理与分析

数据整理：将采集的各类数据按测试项目、测试工况分类汇总，生成标准化数据表格，标注测试场景、测试时间、测试人员等信息；对异常数据（如温区参数偏差超标、同步延迟过大）进行单独标注，记录异常发生工况；采用专业数据处理软件对原始数据进行筛选、校准，确保数据准确性。
核心分析要点：计算各温区的平均控制精度与偏差，验证是否符合预设标准；分析温区隔离效率，评估热隔离设计的合理性；量化多温区同步响应延迟与速率一致性，明确同步控制性能；通过长期运行数据趋势分析，评估设备的稳定性与耐久性；对比复层式试验箱与传统测试模式的效率与能耗差异，量化核心竞争优势。
数据验证与审核：由专业技术人员对整理后的测试数据进行审核，核查数据完整性、准确性；对异常数据进行复盘，分析异常原因（设备问题、测试操作问题、环境问题）；关键性能数据（如同步精度、隔离效率）需经过第三方机构复核，确保分析结论科学可靠。

5.3 数据存储与输出

所有测试数据采用“本地服务器+云端备份”双重存储模式，存储周期设定为10年，满足产品全生命周期追溯需求；系统内置定制化分析报告模板，可一键导出多温区参数对比表、同步精度趋势图、隔离性测试报告、长期运行稳定性分析报告等内容；报告包含测试依据、设备信息、测试场景、数据详情、分析结论等核心模块，可直接用于产品性能评估、市场推广及客户验收。

六、实验结果与结论

6.1 结果呈现

核心测试数据汇总表：以表格形式清晰呈现不同工况下复层式试验箱的温区控制精度、同步响应延迟、隔离效率、长期运行参数波动等核心指标数据，标注各项目的达标状态；
可视化分析资料：整理多温区参数对比曲线、同步温变速率趋势图、温区隔离热成像图等可视化图表；附测试过程关键场景照片（如设备运行界面、多温区同步测试现场、数据联动分析界面），直观展示测试过程与结果；
达标判定结果：对照预设的复层式试验箱性能标准及相关行业标准（如GB/T 2423.1-2008、IEC 60068.2-1-2007），明确各测试项目的达标情况，形成达标判定结论。

6.2 核心结论

东莞皓天HT-ML-800复层式试验箱多温区独立性与隔离性表现优异：相邻温区热隔离效率≥96%，无明显热传导干扰；各温区温度控制平均偏差≤±0.2℃，湿度控制平均偏差≤±1.5%RH，均优于预设标准（温度≤±0.3℃、湿度≤±2%RH），核心温控性能指标达到行业水平。
该设备多温区同步控制精度稳定可靠：多温区同步响应延迟≤0.8s，同步温变速率偏差≤0.1℃/min；在空载与负载工况下，同步控制精度无明显衰减，可精准实现多温区协同测试，满足复杂工况下的同步测试需求。
设备运行稳定性与耐久性良好：100小时长期运行测试中，各温区参数波动范围≤±0.3℃（温度）、±2%RH（湿度），核心部件运行正常，；设备能耗较传统3台单层试验箱并列测试降低40%，测试效率提升60%，具备显著的节能高效优势。
数据采集与联动分析功能完善：可实现多温区参数同步精准采集，数据完整率100%；云端平台支持多温区数据联动分析与可视化展示，多用户同时查询响应时间≤3s；数据报表可直接适配客户质量认证需求，追溯性强。
相较于传统单温区试验箱与多箱并列测试模式，东莞皓天复层式试验箱在测试效率、工况一致性、能耗控制等方面具备显著优势，可有效解决多温区同步测试的行业痛点；能够为新能源、电子电器、汽车零部件等行业提供高效、合规的多环境可靠性测试支撑，助力客户缩短研发周期、降低测试成本、提升产品质量，具备广阔的市场应用前景。
东莞皓天复层式试验箱的研发设计方案可行有效，产品核心性能指标达标，可稳定实现多独立温区同步精准测试，符合行业标准与客户实际应用需求，具备量产推广条件。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
