在汽车制造、电子电器、新能源、航空航天等装备领域，产品需长期耐受不同地域的温湿度环境，其高低温湿热环境适应性直接决定全生命周期可靠性与安全性。高低温湿热试验作为评估该核心指标的关键手段，是产品研发验证、量产质控及市场准入认证的核心环节。东莞皓天检测仪器有限公司（以下简称“东莞皓天”）深耕环境可靠性测试领域多年，依托自主研发的高精度高低温湿热试验设备与成熟的测试技术体系，推出《东莞皓天高低温湿热试验箱测试方案》。本方案严格遵循GB/T 2423.1-2008、GB/T 2423.3-2016、IEC 60068-2-1、IEC 60068-2-78、ISO 16750等国际国内标准，可精准模拟高温高湿、低温低湿、温湿度循环等复杂工况，通过标准化测试流程、全维度数据管控，为企业及科研机构提供科学、精准、合规的高低温湿热环境适应性测试服务，助力产品质量提升与市场准入合规。
本方案基于东莞皓天高低温湿热试验箱的精准控温控湿能力，构建标准化测试体系，核心目的包括：
精准评估产品高低温湿热环境适应性：模拟产品实际服役过程中的高温、低温、湿热及温湿度循环工况，考核材料、组件及成品在对应环境下的性能稳定性、外观完整性与功能可靠性，为产品环境适应性等级评定提供量化数据支撑。
挖掘产品环境失效隐患：通过加速老化测试，提前暴露产品在高低温湿热环境下可能出现的缺陷（如材料老化、密封失效、电学参数漂移、结构变形等），为研发改进提供靶向性依据，降低产品售后失效风险。
支撑量产质控与供应商审核：建立标准化高低温湿热测试流程，为量产产品抽检、供应商零部件质量验证提供统一测试依据，确保批量生产产品的环境适应性一致性，提升整体供应链质量水平。
满足合规性与认证需求：严格按照国际国内相关标准开展测试，确保测试过程合规、数据完整可查，满足产品研发验收、市场准入认证（如汽车行业IATF 16949、电子行业认证、新能源行业IEC 61215）等场景的测试要求。

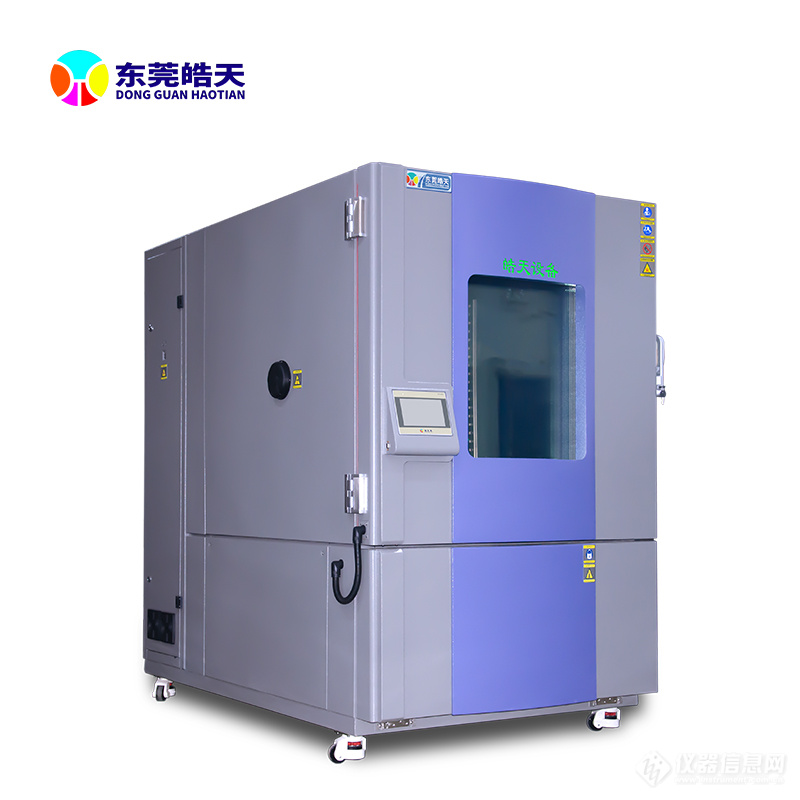

本方案核心设备为东莞皓天自主研发的高低温湿热试验箱（HT-TH系列），该设备具备宽温湿度范围调控、精准温湿度均匀性控制及稳定运行能力，为测试提供核心硬件支撑，核心参数与技术优势如下：
宽范围精准调控能力：采用“多风道立体循环+智能温湿度补偿算法”，实现箱内全域温湿度均匀分布。温度调控范围-70℃~150℃，湿度调控范围5%RH~98%RH（低湿型可选），温湿度均匀度≤±2.0℃、≤±3.0%RH，波动度±0.5℃、±2.0%RH，可精准模拟高温高湿（如85℃/85%RH）、低温低湿（如-40℃/10%RH）、温湿度循环等各类典型测试工况。
智能控制系统与程序库：搭载东莞皓天HT-IntelliControl V6.0智能控制系统，配备彩色触摸屏中英文操作界面，操作便捷直观。内置1200段可编程程序库，涵盖电子、汽车、新能源等行业标准测试程序，可直接调用；支持自定义编辑测试参数（升降温速率0.7~3.5℃/min、保持时间、循环次数等），满足个性化测试需求。
稳定运行与安全防护：采用法国泰康制冷机组与环保制冷剂，制冷效率高且节能；配备超温/超湿报警、高压/低压保护、过载保护、漏电保护、缺水保护等多重安全机制，异常状态自动记录并触发声光报警，必要时自动停机保护样品与设备。箱体采用SUS304不锈钢内箱、冷轧钢板烤漆外箱，保温层为超细玻璃棉+聚氨酯发泡结构，保温隔热性能优异；配备双层钢化玻璃观察窗（内置加热除霜）与箱内照明灯，便于实时观察样品状态。
为保障测试精准性与完整性，配置以下配套设备，构建全维度测试支撑体系：
校准设备：高精度温度巡检仪（精度±0.1℃）、标准铂电阻温度计、高精度湿度校准仪，所有校准设备均具备有效校准证书（含校准机构资质编号与校准周期），测试前对试验箱温湿度参数进行校准，确保测试基准精准。
样品性能检测设备：便携式万用表、绝缘电阻测试仪、耐压测试仪（电子类产品）、材料试验机、高精度显微镜、电子卡尺（精度0.01mm）、电子天平（精度0.001g）等，用于样品测试前后的性能与外观检测，所有检测设备均建立台账，记录设备编号、校准周期、使用状态等信息。
辅助设备：样品标签打印机（打印含样品编号、名称、批次的耐高低温标签）、电子台账管理系统（记录样品信息、测试任务、测试数据）、移动巡检终端（记录巡检信息）、温湿度记录仪（辅助验证试验环境参数）。
实验室环境需满足试验箱稳定运行条件：环境温度5℃~35℃，相对湿度≤85%RH；放置台面平整稳固，承重能力≥试验箱与样品总重量的1.2倍，具备防滑、防振动功能；供电为AC380V±10%（三相五线制），频率50Hz±1Hz，配备独立接地（接地电阻≤4Ω）与漏电保护装置；实验室远离强电磁干扰、振动源及阳光直射，设备周边预留≥80cm操作空间；建立实验室环境监测台账，每日记录环境温湿度、供电状态等信息。
本方案适用于需进行高低温湿热环境适应性测试的各类材料、组件及成品，典型应用行业与样品包括：
电子电器类：半导体器件、电路板、连接器、传感器、电池组件、户外灯具、通信设备、智能家居产品等；
汽车与轨道交通类：车载电子设备、发动机零部件、内饰材料、制动系统组件、密封件、充电桩组件等；
新能源类：光伏组件、储能电池模块、风电设备零部件、燃料电池相关组件等；
材料与化工类：塑料、橡胶、金属材料、涂层材料、胶粘剂、纺织品等。
样品制备要求：每组测试样品数量根据测试标准与客户需求确定，常规产品每组3~5件，核心关键部件每组5~8件，需包含1件空白对照样品（同批次未测试产品）；不同材质、不同结构的样品单独分组，每组样品规格、生产批次、工艺参数需一致；量产抽检样品采用随机抽样方式，抽样过程记录归档（含抽样时间、抽样人员、抽样比例），批量＞1000件时抽检比例不低于0.5%。
样品标识要求：采用耐高低温专用标签为每件样品粘贴标识，标注样品编号、产品名称、规格型号、生产批次、接收日期；空白对照样品单独标识，标注“空白对照”字样；通过电子台账管理系统录入样品信息，实现样品全流程可追溯。
建立样品接收-存储-测试-后续处理全流程管理机制：接收样品时，核对样品信息与客户需求，记录样品外观状态、初始参数（尺寸、重量等），由接收人员与客户代表共同签字确认，形成《样品接收记录表》；测试前，样品在标准环境（23℃±2℃，50%RH±5%RH）中静置24小时，静置过程记录环境参数与时间；测试时，样品按要求均匀放置于试验箱内，摆放位置记录归档（含样品在箱内的区域编号），确保样品测试面充分暴露，不相互遮蔽且不与箱体内壁接触；测试后，样品分类存放，标注测试工况、测试时长及测试后状态，可回收利用样品单独标记，废弃样品按环保要求处理。
样品初始检测：对预处理后的样品进行全面初始检测，核心项目包括：外观状态（拍照记录）、尺寸测量（关键部位，精确至0.01mm）、重量称重（精确至0.001g）、电学性能（电阻、电压、绝缘性等，电子类产品）、力学性能（硬度、拉伸强度等，材料类样品）、功能性能（启动性能、运行稳定性等，功能性产品）；所有初始数据录入电子台账，生成《样品初始性能检测报告》，空白对照样品同步完成检测，数据单独归档。
设备校准与参数设定：使用经校准合格的校准设备，按标准要求在试验箱内布置多个测温测湿点（如1m³腔体布置9个点），启动设备空载运行，校准并记录箱内全域温湿度均匀性与波动度，校准数据归档；根据样品类型、应用场景及测试标准，在试验箱控制系统中选择或编辑测试程序，明确初始温湿度、目标温湿度、升降温速率、保持时间、循环次数等参数，参数设置过程记录归档；开启数据采集系统，设定采集间隔与数据存储路径。
典型测试程序示例：
电子元件高温高湿测试：23℃/50%RH→升温至85℃（速率2℃/min）→加湿至85%RH→保持48小时；
汽车内饰材料低温测试：23℃→降温至-40℃（速率1℃/min）→保持24小时；
光伏组件温湿度循环测试：23℃/50%RH→-40℃/30%RH（降温速率1℃/min，保持8小时）→85℃/85%RH（升温速率2℃/min，保持8小时），循环3次。
样品安装：将带有标识的样品按要求放置于试验箱内指定区域，摆放位置拍照记录；对需模拟实际工作状态的样品，连接供电、信号线路，线路连接状态拍照记录；启动试验箱预热/预冷功能，待设备运行稳定、温湿度达到设定初始值后，记录启动时间与初始状态，启动正式测试程序。
自动化测试与数据记录：试验过程由设备自动完成升温、降温、加湿、除湿、恒温恒湿保持等操作，无需人工干预；试验箱控制系统实时记录温湿度实时值、设备运行状态（制冷/加热/加湿系统工作状态）、程序运行进度等数据，数据带时间戳自动存储；数据采集系统同步采集各测温测湿点数据与样品性能参数（如需）。
异常处理：若出现温湿度超标、设备故障等异常情况，系统立即触发声光报警，自动记录异常发生时间、异常参数、故障类型；操作人员及时停机排查，记录故障排查过程、处理措施及重启时间，故障处理过程由处理人员签字确认。
人工巡检：每2小时进行一次人工巡检，巡检人员携带移动巡检终端，记录巡检时间、设备运行状态（有无异响、泄漏）、样品摆放状态（是否移位、防护是否完好）、数据采集连续性等信息；巡检记录自动同步至电子台账。
设备停机与样品取出：测试程序完成后，试验箱按预设模式恢复至常温常湿，记录停机时间与最终温湿度数据；关闭设备电源及辅助设备，开启通风系统通风30分钟；巡检人员佩戴防护装备打开试验箱门，观察样品状态并拍照记录，将样品平稳取出，记录取出时间。
样品后处理与最终检测：将取出的样品与空白对照样品一同在标准环境（23℃±2℃，50%RH±5%RH）中静置24小时，记录静置环境参数与时间；清洁样品表面凝露或杂质，自然晾干后进行最终性能检测，检测项目与初始检测一致，记录检测设备编号、检测人员及检测时间；对比初始数据与最终数据，记录性能变化情况，所有检测数据归档。
环境与设备数据：采集试验全过程的高低温湿热环境参数（各测试点实时值、平均值、最小值、波动值）、试验箱运行参数（升降温速率、保持时间、循环次数）、设备状态数据（开机时间、停机时间、报警信息、校准数据），所有数据带精确时间戳，关联试验箱编号与校准证书信息。
样品性能数据：采集样品初始性能数据、试验过程中阶段性性能数据（如需）、最终性能数据，包括外观缺陷照片、尺寸测量值、重量变化值、电学/力学/功能性能参数等；所有数据关联样品标识，标注检测设备编号、检测人员及检测时间。
操作与异常数据：采集试验全流程的操作日志（参数设置、程序启动/停止、样品安装/取出）、人工巡检记录、异常故障处理记录（故障类型、排查过程、处理措施、重启时间），所有记录需有操作人员签字（电子签名或手写签字归档）。
数据筛选与整理：通过数据分析系统自动剔除无效数据（如停机时段、异常报警时段数据），对有效数据进行分类整理，按“样品编号-测试工况-测试阶段”建立标准化数据表格；计算样品性能变化参数（尺寸变化率、电学参数漂移率、重量变化率等），明确数据计算方法并记录归档。
核心分析内容：对比同一样品的初始数据与最终数据，分析其在高低温湿热环境下的性能变化规律；分析不同样品（同批次/不同批次）在相同测试工况下的性能变化差异，验证测试结果的重复性；对比样品性能变化与环境参数波动的关联性，精准定位性能变化的环境诱因。
数据验证：建立数据验证机制，随机抽取测试数据，核查其与样品信息、设备状态、操作记录的关联性与完整性；确保每一项测试结果都能追溯至原始检测记录与设备校准证书，保障数据精准可靠。
采用东莞皓天HT-DataManager精简版数据管理系统存储所有测试数据，支持本地服务器存储与云端备份（数据加密处理），存储周期不低于客户要求的追溯周期；数据可通过样品编号、试验箱编号、测试时间等多维度检索查询；采用HT-Analysis V4.0精简版数据分析软件、Excel、Origin等工具进行数据处理，生成含完整测试信息的标准化分析报告。
数据汇总表：以标准化表格形式呈现结果，核心内容包括样品编号、产品名称、规格型号、生产批次、测试工况（温湿度、保持时间、循环次数）、初始性能参数、最终性能参数、空白对照数据、检测设备编号、校准状态、检测人员、测试时间等。
可视化图表：绘制温湿度变化时序图（标注试验箱编号与校准信息）、样品性能变化趋势图（关联样品编号）、不同样品性能对比柱状图、样品测试前后外观对比图（标注拍照时间与样品编号），直观展示测试过程与结果，图表下方标注数据来源。
达标判定：对照行业标准、产品技术要求及客户测试目标，明确判定各样品的高低温湿热环境适应性是否达标；标注达标产品的耐受温湿度范围、稳定服役时间，未达标产品的失效时间、失效指标；判定结果需注明依据的标准条款与测试数据，确保判定过程可追溯。
产品环境适应性总结：结合测试数据，总结产品在目标高低温湿热环境下的性能变化规律，明确产品环境适应性等级、适用环境范围及安全服役阈值，为产品质量评估提供依据。
失效诱因总结：针对未达标样品，通过数据关联分析，精准定位失效诱因（如材料选型不当、结构设计不合理、密封性能不足等），为产品改进提供明确方向。
测试方案有效性评估：总结本次高低温湿热测试方案的适配性，评估测试流程的合理性与数据的可靠性；提出方案优化建议（如测试参数调整、样品摆放方式优化），为后续同类产品测试提供参考。
生成《东莞皓天高低温湿热试验箱测试报告》，报告包含试验概况（目的、范围、依据标准）、设备与环境条件（含校准信息）、样品信息、试验步骤、数据汇总与分析、结果判定、核心结论等模块；报告加盖东莞皓天检测专用章，附测试人员与审核人员电子签名，同步附上原始数据记录表、校准证书复印件、样品接收记录、巡检记录、样品外观对比照片等附件；报告可直接用于产品研发验收、量产质控、供应商审核、市场准入认证等场景。
以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
