在c、煤矿开采、燃气输送、粉尘加工、等防爆关键领域，产品服役环境常伴随易燃易爆气体、蒸汽或粉尘，其防爆性能直接关系到生产运营安全与人员生命保障。传统测试设备易存在防爆模拟场景不精准、安全防护机制不完善、测试数据不可追溯等问题，导致产品防爆等级评估失真，进而引发重大安全事故、生产停滞及合规风险。东莞皓天检测仪器有限公司（以下简称“东莞皓天”）深耕可靠性测试领域多年，依托自主研发的防爆测试核心技术与丰富行业经验，推出“东莞皓天防爆试验箱安全可靠测试方案”。本方案严格遵循GB 3836系列、GB 12476系列、IEC 60079、ATEX、UL等国际国内爆标准，通过精准复刻易燃易爆环境、全流程安全管控及智能化数据采集，实现对产品防爆性能的全面评估，为企业及科研机构提供从样品测试、数据解析到失效改进的全流程服务，助力产品顺利通过防爆认证、保障量产质量与现场安全运行。
本方案基于东莞皓天防爆试验箱“精准防爆环境模拟+全链条安全防护+智能精准监测”的核心优势，构建标准化、安全化、精准化的防爆性能测试体系，核心目的包括：
精准复刻防爆测试环境：针对不同防爆场景（气体防爆、粉尘防爆），精准模拟易燃易爆介质浓度、环境温湿度、压力、光照等关键参数，保障试验箱内防爆环境均匀稳定、参数可控，消除环境偏差对测试结果的干扰，为产品防爆性能评估提供真实、可靠的模拟依据。
全面评估产品防爆性能：通过标准化测试流程，考核产品在额定防爆环境下的隔爆性能、增安性能、本质安全性能、正压保护性能等核心指标，精准记录产品在测试过程中的外观变化、性能参数波动、防爆结构完整性等情况，为产品防爆等级（如Ex d、Ex e、Ex i、Ex p等）评定提供量化数据支撑。
识别产品防爆潜在缺陷：借助精准防爆测试，规避传统测试的盲区，精准捕捉产品因材料选型不当、防爆结构设计不合理、密封性能不足、电气参数匹配度低等导致的防爆隐患，如隔爆间隙超标、绝缘老化击穿、密封件失效、粉尘堆积引爆等问题，为产品研发改进、工艺优化提供针对性方向，降低现场使用安全风险。
支撑标准化合规认证与质量管控：严格按照国际国内防爆标准开展测试，确保测试过程合规、测试数据可追溯，满足企业产品研发验收、量产抽检、供应商质量审核、防爆产品市场准入认证等场景的测试需求，提升产品市场认可度与核心竞争力。

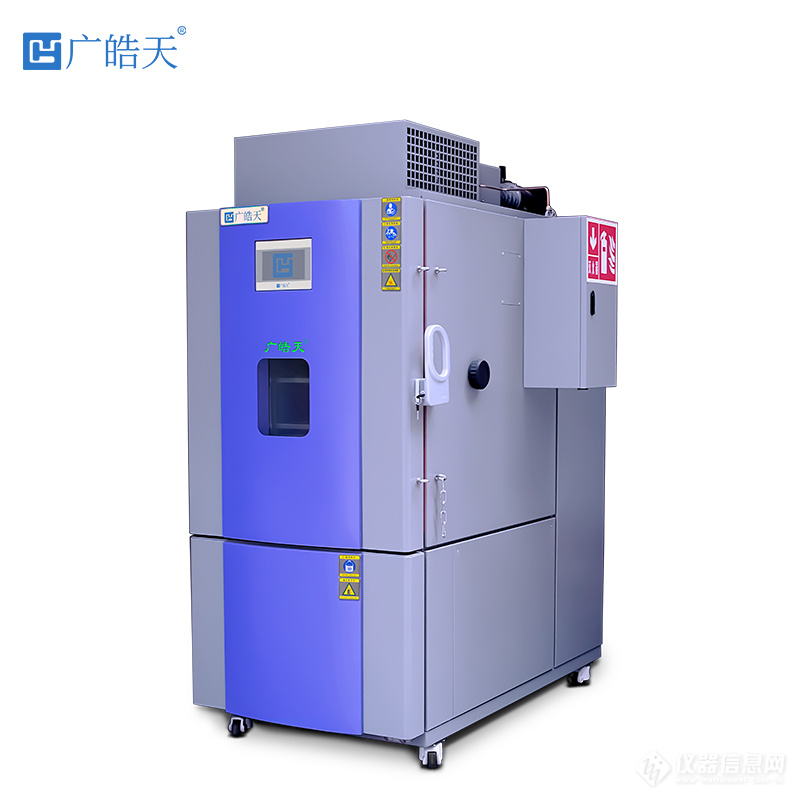

本方案核心设备为东莞皓天自主研发的防爆试验箱（HT-Ex系列），涵盖气体防爆试验箱、粉尘防爆试验箱两大品类，采用防爆腔体结构优化设计、智能介质浓度调控系统及多重安全防护机制，实现防爆测试环境的精准模拟与全流程安全管控，核心参数与技术优势如下：
精准防爆环境模拟设计：气体防爆型支持甲烷、乙烷、丙烷、氢气等多种易燃易爆气体介质，浓度调节范围0~100% LEL（爆炸下限），调节精度±1% LEL；粉尘防爆型支持木粉、铝粉、煤粉等可燃粉尘，浓度调节范围0~1000g/m³，均匀度≤±5%。配备高精度介质浓度传感器与智能调控算法，实时监测并动态补偿介质浓度，保障测试环境稳定；温度调节范围-40℃~150℃，湿度范围10%RH~95%RH，可模拟不同温湿度工况下的防爆性能；腔体容积可选50L~1000L及以上定制规格，适配不同尺寸样品测试需求。
全链条安全防护系统：采用双层防爆腔体结构，内层为SUS316L不锈钢材质，抗爆强度≥1.5MPa，外层为冷轧钢板烤漆防护，中间填充防爆缓冲材料；配备本质安全型控制系统，所有电气元件均采用防爆等级Ex d IIC T6及以上配置，避免电气火花引发危险；设置多重安全联锁机制，包括介质浓度超标报警、超温超压报警、缺氧报警、腔体门未关紧联锁停机、紧急泄压装置（泄压时间≤0.1s）、自动灭火系统（干粉/二氧化碳）等，确保测试全程安全可控；配备防爆观察窗（双层钢化玻璃+防爆膜）与内置防爆照明，便于实时观察样品状态。
智能精准控制系统：搭载东莞皓天HT-ExControl V7.0智能防爆控制系统，配备彩色触摸屏中英文操作界面，内置1000段（100组×10段）可编程程序库，可直接调用GB 3836、IEC 60079等标准测试程序，支持自定义编辑介质浓度、温湿度、测试时长、循环次数等参数；采用高精度数据采集模块，采样间隔0.1s，实时反馈腔体内部介质浓度、温湿度、压力等参数并动态调控；支持远程监控与操作，减少人员近距离接触风险。
稳定运行与适配设计：气体循环系统采用防爆型风机与耐腐蚀管路，确保介质均匀分布且无泄漏；粉尘分散系统采用高压气流雾化技术，避免粉尘团聚，保障粉尘浓度均匀；配备介质回收与净化装置，对测试后的易燃易爆介质进行无害化处理，符合环保要求；样品架高度可调节，支持多样品同时测试，且样品间距≥10cm，避免相互干扰；预留标准测试接口，可连接样品性能检测设备，实现测试过程中样品参数的同步采集。
为保障防爆测试的精准性与流程完整性，配置以下配套辅助设备：
防爆环境校准设备：包括高精度可燃气体检测仪（精度±0.1% LEL）、粉尘浓度校准仪、标准防爆热电偶温度计、压力校准仪、多通道数据记录仪，按标准要求在腔体内布置多个监测点，同步校准并监测测试环境参数，确保测试数据准确可靠。
样品性能检测设备：配备防爆型万用表、绝缘电阻测试仪、耐压测试仪（电气类产品）、拉力试验机、冲击试验机（结构类样品）、红外热像仪（温度分布检测）、密封性测试设备等，用于检测样品测试前后的电气性能、力学性能、密封性能及外观状态变化。
安全与辅助耗材：配备防爆型个人防护装备（防静电服、绝缘手套、防爆安全帽、防毒面具）；提供专用防爆样品夹具、耐腐蚀托盘、可燃介质（标准纯度甲烷、木粉等）、中性清洁剂、防爆工具等，保障测试顺利开展。
为确保防爆试验箱稳定运行与测试安全，实验室需满足以下条件：环境温度5℃~35℃，相对湿度≤80%RH；放置区域需远离火源、热源及强电磁干扰，地面平整稳固，承重能力≥试验箱与样品总重量的1.5倍，具备防静电地面处理；供电为AC380V±10%（三相五线制），频率50Hz±1Hz，配备独立防爆配电箱、接地装置（接地电阻≤4Ω）与漏电保护装置，供电功率满足试验箱额定功率要求；实验室具备良好通风条件，配备防爆排风系统（排风量≥200m³/h），及时排出测试过程中可能泄漏的易燃易爆介质；设置安全警示标识，划分测试区与操作区，配备应急通道与灭火器材，实验室面积≥20㎡，设备周边预留≥1.2m操作空间，便于维护与应急处置。
本方案适用于各类需进行防爆性能测试的材料、组件及成品，典型应用行业与样品包括：
电气类防爆产品：防爆电机、防爆开关、防爆灯具、防爆传感器、防爆变频器、防爆接线盒、防爆电缆、本质安全型电气元件等；
石油化工类产品：防爆阀门、防爆泵、防爆仪表、油气检测设备、储罐密封组件、管道连接件等；
煤矿与粉尘加工类产品：煤矿用防爆电气设备、粉尘防爆电机、粉尘收集装置、粉尘防爆仪表等；
防爆材料类：隔爆材料、密封材料、防静电材料、阻燃材料等。
样品数量：每组测试样品数量根据测试标准与客户需求确定，常规产品每组3~5件，核心关键防爆组件每组5~8件；需包含1件空白对照样品（未经过测试的同批次产品）；不同材质、不同结构、不同防爆等级的样品单独分组测试，每组样品规格、生产批次、工艺参数需一致；量产抽检样品采用随机抽样方式，批量＞1000件时抽检比例不低于0.5%。
样品状态：样品需为出厂检验合格或研发定型产品，外观无损伤、变形、裂纹、油污等缺陷，初始防爆性能符合产品技术规格书要求；测试前需明确样品的防爆等级、适用介质类型、工作参数（电压、电流、功率等）、材料成分、防爆结构设计参数等关键信息并记录；对于需模拟实际工作状态的样品，按实际使用场景组装，连接必要的防爆供电、信号线路，确保测试条件贴合实际服役环境。
样品预处理：所有样品（含空白对照）在标准环境（23℃±2℃，50%RH±5%RH）中静置24小时，消除前期环境应力；采用中性清洁剂（如乙醇）清洁样品表面，去除油污、灰尘等杂质，清洁后自然晾干或用干净纱布擦干；非测试区域（如非防爆接口、安装孔）用适配的防爆密封材料防护，确保不影响测试区域的防爆性能评估。
采用耐高低温、防静电专用标签为样品进行编号，记录样品名称、规格型号、生产批次、防爆等级、初始参数（电气参数、尺寸、重量等）、测试程序、制备日期等关键信息，建立电子台账实现全流程追溯。测试时，样品平稳放置于试验箱内防爆样品架上，摆放需符合以下要求：样品防爆面充分暴露，不得相互遮蔽或与箱体内壁接触，样品间距≥10cm，不同位置样品均匀分布以保障防爆环境接触一致性；不规则样品采用专用防爆夹具固定，确保测试过程中位置稳定；连接数据采集传感器（若有），确保连接牢固、信号稳定且符合防爆要求；启动试验箱空载试运行30分钟，确认腔体密封性、介质浓度均匀性、温湿度稳定性等参数符合设定要求后，再启动样品测试程序；空白对照样品存放于标准环境专用防爆存储柜中，避免环境干扰；测试后样品分类存放，标注测试工况、测试时长及测试后状态，可回收利用样品单独标记，废弃样品按防爆废物处理规范处置。
样品初始性能检测：对预处理后的样品进行全面初始性能测试，核心项目包括：外观状态（拍照记录，重点检查防爆面、密封件、接线端子等关键部位）、尺寸测量（防爆间隙、隔爆面粗糙度等关键参数精确至0.001mm）、重量称重（精确至0.001g）、电气性能测试（电阻、电压、电流、绝缘电阻、耐压性能等，电气类产品）、力学性能测试（防爆结构强度、密封性能等，结构类样品）、功能性能测试（启动性能、运行稳定性等，功能性产品）；通过数据采集系统记录所有初始数据，生成《初始性能测试报告》；空白对照样品同步测试，排除环境干扰因素。
测试程序设定与设备调试：根据样品类型、防爆等级、适用场景及测试标准，在试验箱控制系统中选择或编辑测试程序，明确测试介质类型及浓度、环境温湿度、测试时长、循环次数、样品工作参数（如电气产品额定电压电流）等参数；启动设备自检功能，检查防爆腔体密封性、介质供给系统、安全防护系统、温控湿控系统及数据采集系统是否正常运行；按标准要求在腔体内布置多个监测点，放置高精度校准设备，启动设备空载运行，校准并确认介质浓度均匀性、温湿度稳定性、压力等参数符合设定要求；开启数据采集系统，设定采集通道、采样间隔及异常报警阈值（如介质浓度波动超出±2% LEL、温湿度波动超出±1℃）。典型测试程序示例：
防爆电机气体防爆测试：介质为甲烷，浓度50% LEL，环境温度23℃，湿度50%RH，样品施加额定电压运行，持续测试24小时，全程同步采集介质浓度、温湿度及样品运行电流、温度等参数；
粉尘防爆仪表测试：介质为木粉，浓度500g/m³，环境温度40℃，湿度60%RH，样品处于待机状态，持续测试16小时，全程监测介质浓度、温湿度及样品外观、绝缘性能变化；
本质安全型传感器循环防爆测试：介质为氢气，浓度30% LEL，环境温度-20℃~60℃循环（每循环8小时），样品施加额定工作电流，循环3次，全程同步采集介质浓度、温湿度及样品信号输出参数。
样品安装与系统联动：将预处理后的样品按要求均匀放置于试验箱内防爆样品架上，确保摆放位置符合规定；对非测试区域的防护措施进行最终确认；连接防爆型数据采集传感器（温度、浓度、样品性能测试探头等），确认各连接部位牢固、信号正常且符合防爆等级要求；将数据采集系统与试验箱控制系统联动，测试信号传输稳定性；开启试验箱预热/预冷功能，待设备运行稳定、腔体内介质浓度、温湿度达到设定初始值后，启动正式测试程序。
自动化测试与实时监测：启动测试程序后，试验箱按预设参数自动完成介质注入、浓度稳定、温湿度调控、测试保温/保压等过程，全程无需人工干预；通过智能控制系统实时监控腔体内介质浓度变化曲线、温湿度曲线、压力数据及设备运行状态，数据采集系统同步采集各监测点数据及样品性能参数，所有数据带精确时间戳自动存储至防爆数据服务器；系统实时监测参数变化，若出现介质浓度超标、温湿度异常、设备故障等情况，立即触发声光报警、自动启动泄压装置及灭火系统（必要时），并记录异常信息，同时自动停机保护样品与设备安全。
试验过程巡检：每1小时进行一次人工巡检，重点检查设备运行状态（有无介质泄漏、异响、异常发热）、样品摆放情况（是否移位、防护是否完好）、数据采集连续性、监测点连接状态等，填写《试验过程巡检记录》；巡检人员需穿戴全套防爆个人防护装备，严禁携带非防爆设备进入测试区域；若发现异常情况，立即通过远程控制系统停机排查，故障排除后可选择断点续跑模式，减少测试重复率；定期检查介质存储罐压力、排风系统运行状态，确保测试环境安全。
多工况切换与数据同步：若测试程序包含多工况（如不同介质浓度、不同温湿度循环），试验箱按预设流程自动完成工况切换，切换过程中先排出腔体内原有介质并净化，再注入新介质并稳定参数，避免不同工况介质混合引发危险；数据采集系统同步记录工况切换时刻的所有参数及样品性能数据，确保数据的连续性与关联性；对于需要手动干预的特殊工况（如样品功能验证），需在确保安全的前提下，通过防爆操作窗口进行操作，并在巡检记录中详细标注操作时间、操作内容及参数变化。
设备停机与样品取出：测试程序完成后，试验箱按预设模式自动排出腔体内易燃易爆介质，启动净化系统对腔体进行无害化处理，待介质浓度降至安全阈值（≤10% LEL）后，再恢复至常温常湿；关闭设备电源及辅助设备，开启防爆排风系统持续通风30分钟；佩戴全套防爆防护装备打开试验箱门，观察样品状态并拍照记录，将样品平稳取出，放置于标准环境中的防爆操作台上。
样品后处理：将取出的样品与空白对照样品一同在标准环境（23℃±2℃，50%RH±5%RH）中静置24小时，消除测试环境残留应力；对样品表面进行清洁（去除可能残留的介质粉尘或污渍），自然晾干或用干净纱布擦干；对样品进行外观检查，重点记录防爆面损伤、密封件变形、裂纹、变色等缺陷，并拍照留存。
样品最终性能检测：按与初始性能测试一致的项目和标准，对样品进行最终性能测试，详细记录各项数据（尺寸变化、重量变化、电气性能参数、力学性能参数、功能性能变化等）；重点标注测试后出现的性能衰减、功能失效、防爆结构损坏等问题，与初始数据及空白对照数据进行对比分析。
环境参数数据：通过试验箱智能控制系统与高精度校准设备，同步采集并存储试验全过程的腔体内介质浓度（实时值、平均值最小值）、温湿度（实时值、平均值、波动值）、压力数据、设备运行状态（开机时间、停机时间、报警信息等），数据采集间隔0.1s，确保环境参数全程可追溯；重点记录不同工况下介质浓度的均匀性变化数据，验证测试环境的稳定性。
样品性能数据：通过防爆数据采集系统与人工检测相结合的方式，采集样品的初始性能数据、试验过程中各阶段的性能变化数据（如电气参数漂移、密封性能衰减）及最终性能数据，包括外观缺陷描述与照片、防爆间隙变化值、绝缘电阻变化值、力学强度变化值、功能性能参数等；所有数据统一录入东莞皓天HT-ExDataManager防爆数据管理系统，关联样品编号、测试工况、测试时间、对应环境参数等信息，形成完整数据链，确保数据不可篡改。
异常数据：若样品出现防爆结构损坏、功能失效、性能参数超出允许范围等异常情况，系统自动触发异常数据采集模式，快速记录异常发生时间、对应的腔体内环境参数、样品性能变化轨迹及外观缺陷图像；若出现设备运行异常（如介质泄漏、浓度超标），同步记录异常时段、故障类型及对应的测试工况，建立异常数据专属档案，为后续分析提供依据。
数据筛选与整理：通过数据分析系统自动剔除无效数据（如停机时段、异常报警时段的数据），对有效数据进行分类整理，按样品编号、测试工况、测试阶段、测试区域建立标准化数据表格；计算样品性能变化相关参数，如防爆间隙变化率、绝缘电阻衰减率、尺寸变化率等；将测试后样品性能数据与初始数据、空白对照数据、对应环境参数数据进行匹配，形成多维度对比体系，确保数据的准确性与可比性。
防爆环境与样品性能关联性分析：结合腔体内介质浓度、温湿度分布数据与样品性能变化数据，分析不同环境参数对样品防爆性能的影响；采用统计学方法分析同组样品在不同测试位置的性能离散性，验证测试结果的重复性与可靠性；对比不同工况下样品性能变化规律，明确样品在额定防爆环境下的性能稳定阈值。
数据标准化验证与判定：将测试数据与对应的防爆标准（如GB 3836.2、IEC 60079-1）、产品技术要求进行对比，自动判定样品的防爆性能是否达标；明确标注达标产品的适用防爆环境范围、稳定服役时间，未达标产品的失效指标、失效时间及对应的环境诱因；对异常数据进行专项分析，排查异常产生的原因（设备因素、样品因素、操作因素或环境因素）。
采用东莞皓天HT-ExAnalysis V4.0专业防爆数据分析软件、Excel、Origin等工具进行数据处理与分析，快速生成标准化测试分析报告；报告包含数据汇总表格、介质浓度变化时序图、温湿度变化曲线、样品性能变化趋势图、样品外观对比图等核心内容；所有原始数据与分析结果存储于防爆数据服务器，支持U盘导出（防爆型U盘）或本地打印，支持随时追溯调用；数据分析过程全程留痕，采用电子签名确认，确保数据的可追溯性。
测试数据汇总表：以标准化表格形式清晰呈现样品编号、初始性能参数、不同测试阶段的环境参数数据、样品性能变化数据、最终性能参数、空白对照数据及达标情况，按产品类型、测试项目分类整理，便于快速查阅与对比。
可视化分析图表：绘制核心可视化图表，包括腔体内介质浓度分布云图、不同测试点温湿度变化对比曲线、样品性能参数-环境参数关联曲线、不同样品防爆性能对比柱状图、样品测试前后外观对比图等，直观展示测试过程中防爆环境稳定性及样品性能变化规律。
达标判定结果：对照防爆标准、产品技术要求及客户测试目标，明确判定各样品的防爆性能是否达标；标注达标产品的适用防爆等级、适用介质类型及浓度范围、稳定服役时间（如“符合Ex d IIC T6防爆等级要求，可在甲烷浓度≤50% LEL环境中稳定服役24小时”），未达标产品的失效时间、失效指标（如“在甲烷浓度60% LEL环境中运行8小时后出现隔爆面损坏”）及对应的环境诱因。
产品防爆性能综合评估：结合测试数据与可视化图表，总结产品在不同防爆环境下的性能变化规律，明确产品的实际防爆等级、适用环境范围及安全服役阈值；例如，某防爆开关在甲烷浓度50% LEL、温度-20℃~60℃环境中可稳定运行24小时，隔爆间隙变化率≤0.5%，符合GB 3836.2-2010标准Ex d IIC T6等级要求，适用于石油化工现场。
防爆环境影响分析：对比不同介质浓度、温湿度工况下的样品性能数据，分析各环境参数对产品防爆性能的影响程度；识别对产品防爆性能影响的关键环境参数，为产品使用环境限定与防护设计提供依据。
产品设计与工艺改进方向：针对测试过程中发现的产品防爆性能缺陷，结合数据对比分析，明确产品材料选型、防爆结构设计、密封工艺、电气参数匹配等方面的改进方向；例如，针对某防爆灯具在高温高湿防爆环境中出现的密封失效问题，建议更换耐高温高湿的氟橡胶密封件，或优化密封槽结构提升密封性能。
测试方案有效性总结：汇总所有测试样品的达标情况，评估本次防爆安全可靠测试方案的适配性与效率；总结测试过程中的优势与不足，为后续同类产品测试方案的优化（如测试参数调整、样品预处理优化）提供参考。
快速生成《东莞皓天防爆试验箱安全可靠测试报告》，报告包含试验概况（目的、范围、依据标准、测试目标）、设备与环境条件、样品信息、试验步骤、数据汇总与分析、结果判定、核心结论等完整模块；报告加盖东莞皓天检测专用章，附测试人员与审核人员电子签名，同步附上原始数据记录表、可视化图表、样品外观对比照片、巡检记录、校准证书等附件，可直接用于产品研发验收、量产质控、供应商审核、防爆产品市场准入认证等场景。
以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
