东莞皓天汽车零部件湿热交变试验解决方案

在汽车产业向智能化、电动化加速转型的背景下，汽车零部件需适配不同地域的湿热气候环境，从南方雨季的高湿高温工况到沿海地区的盐雾湿热侵蚀，湿热交变环境对汽车零部件的结构稳定性、功能连续性及使用寿命构成核心考验。传统湿热测试存在温湿度同步控制精度不足、测试流程碎片化、数据追溯性差等问题，难以满足汽车行业严苛的研发验证与量产质量管控需求。东莞皓天检测仪器有限公司（以下简称“东莞皓天”）深耕环境可靠性测试领域多年，依托自主核心技术推出系列湿热交变试验设备，构建“精准温湿联控+全流程自动化+智能数据研判”的一体化湿热交变试验解决方案。本方案严格遵循ISO 16750、GB/T 2423.4、IEC 60068-2-30等国际国内标准，可精准模拟-40℃~150℃温度范围、20%RH~98%RH湿度范围的湿热交变场景，为汽车零部件研发定型、量产抽检、型式认证提供高效可靠的测试支撑。

一、试验目的

本方案基于东莞皓天湿热交变试验设备的核心能力，针对汽车零部件的湿热环境适应性需求，构建全流程自动化测试体系，核心试验目的包括：

1. 评估产品湿热环境适应性：精准模拟汽车零部件在运输（海洋运输高湿环境）、存储（仓储湿热环境）、使用（不同气候区工况运行）全生命周期中的湿热交变场景，测试产品在高温高湿、低温高湿、温湿度循环交替条件下的结构完整性、功能稳定性及核心性能衰减规律，明确产品的湿热耐受极限，为产品市场准入与应用场景划分提供核心数据依据。

2. 实现湿热测试流程自动化升级：替代传统人工操作模式，通过可编程控制系统实现温湿度测试参数的预设与自动运行，消除温湿度转换过程中的人工干预误差，大幅提升测试效率（单批次测试时间缩短40%以上），将温度控制误差率控制在±0.5%以内、湿度控制误差率控制在±3%RH以内，保障测试流程的一致性、规范性与可重复性。

3. 捕捉湿热环境下产品失效风险点：借助高精度自动化数据采集系统，实时监测产品在湿热环境中的性能变化，精准识别薄弱环节与失效模式，如高温高湿导致的金属部件腐蚀、塑料部件老化龟裂、电子元件短路漏电、密封件失效渗水，低温高湿引发的结冰卡顿、绝缘性能下降等，明确失效与温湿度参数的关联关系。

4. 支撑产品研发优化与量产质量管控：对不同设计方案、材料选型、工艺参数的汽车零部件进行湿热交变可靠性对比测试，量化各方案的可靠性差异，为研发阶段的设计优化、材料升级、工艺改进提供精准数据支撑；同时为量产环节提供标准化自动化抽检方案，提前剔除潜在缺陷产品，降低售后故障发生率与质量成本。

5. 保障合规测试与数据可追溯性：严格按照汽车行业标准开展湿热自动化测试，自动生成带时间戳、设备编号、操作人员、测试参数的完整测试报告，数据实时存储且不可篡改，为产品通过第三方认证、行业准入审核、主机厂验收提供具有法律效力的测试依据。

二、实验/设备条件

2.1 核心测试设备（东莞皓天湿热交变试验箱）

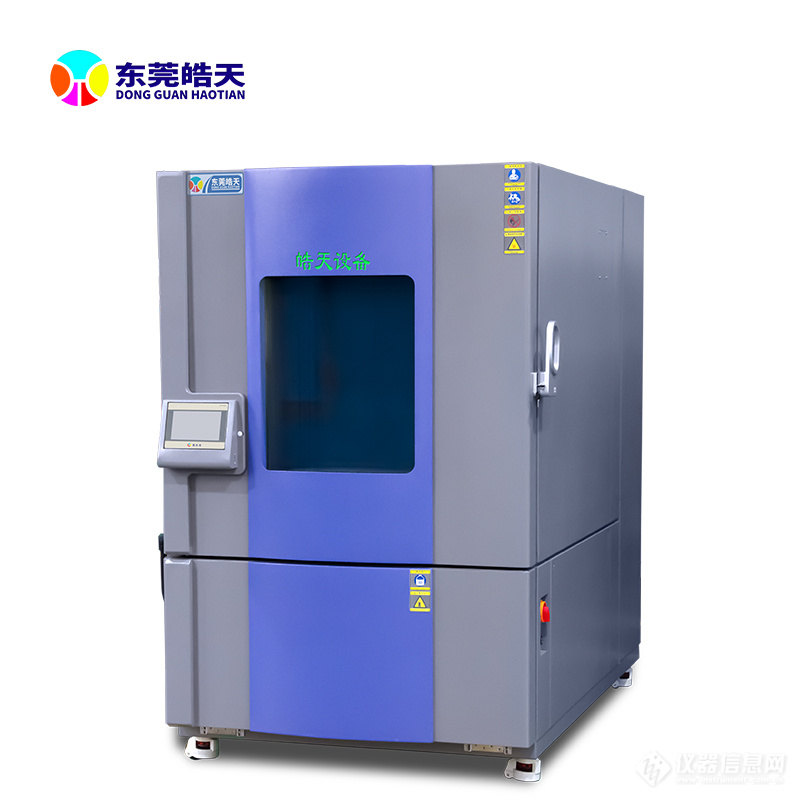

本方案核心设备为东莞皓天自主研发的湿热交变试验箱（型号：HT-TH系列），具备精准温湿联控、全流程自动化运行、智能数据交互等核心优势，适配汽车零部件行业不同类型产品的湿热交变可靠性测试需求，核心参数与功能如下：

• 温湿度控制性能：温度控制范围-40℃~150℃，湿度控制范围20%RH~98%RH，覆盖汽车零部件常见的湿热测试需求；温度波动度±0.5℃，温度均匀度±2℃，湿度波动度±3%RH，湿度均匀度±5%RH；采用东莞皓天自主研发的全域均流送风技术与PID+模糊复合控制算法，搭配高精度湿度传感器与蒸汽加湿系统，确保箱内温湿度精准同步，无局部温湿度偏差；温变速率5℃/min~20℃/min可调，湿变速率3%RH/min~10%RH/min可调，可模拟短时间内温湿度骤变场景（如昼夜温差大的湿热地区工况）。

• 可编程自动化功能：搭载东莞皓天HT-AutoTest V4.0自动化控制系统，支持15英寸彩色触摸屏+工业电脑双控模式，可预设200组以上自动化测试程序，每组程序可设置100段温湿度参数（含恒温恒湿时长、温变速率、湿变速率、循环次数），支持程序嵌套、循环运行（循环次数0~999次可调）；具备断点续跑功能，若测试中断（如停电、设备故障），恢复后可从断点处继续测试，避免测试数据丢失；内置汽车行业标准测试程序库（涵盖ISO 16750-4、GB/T 2423.4-2008、IEC 60068-2-30:2005等主流标准），可直接调用，大幅提升测试效率。

• 工作室与结构设计：工作室容积覆盖50L~1000L（可按需定制），适配从精密电子元件到整车部件的测试需求；内胆采用316L不锈钢材质，抗腐蚀、易清洁，避免内胆锈蚀污染样品；配备可调节承重样品架（单架承重≤200kg），支持多层多工位样品摆放；采用双层真空钢化玻璃观察窗（带雨刮除雾装置），搭配内置LED照明，便于实时观察样品状态；外壳采用冷轧钢板静电喷涂工艺，内置高密度聚氨酯保温层与防潮层，能耗比传统设备降低25%以上。

• 自动化接口与联动功能：配备RS485/以太网/PLC通讯接口，支持与自动化测试工装、数据采集系统、实验室管理系统（LIMS）联动，实现测试程序远程下发、测试数据实时上传、设备状态远程监控；内置多路传感器接口（支持≥64通道同步采集），可连接样品性能监测传感器（如温度、电压、电流、电阻、腐蚀程度、密封性能传感器），实现样品性能与湿热环境参数的同步自动化监测。

• 安全与保护功能：内置超温保护、超湿保护、漏电保护、制冷系统过热/过压保护、内胆压力保护等多重安全机制，设备参数异常时自动停机并触发声光报警；配备独立应急停止按钮、强制排气装置与冷凝水自动排放系统，确保试验过程中人员与样品安全；设备运行噪音≤72dB，符合实验室环境噪音标准。

2.2 配套自动化检测设备

为实现汽车零部件湿热交变可靠性测试的全流程自动化，搭配以下配套设备，形成一体化自动化检测体系：

• 多通道同步数据采集系统：高分辨率多通道数据采集仪（采样频率≥20kHz，支持64通道同步采集），可实时采集温湿度参数、样品性能参数（电压、电流、电阻、信号传输误码率、绝缘电阻、腐蚀速率等）；配套数据处理软件（支持与试验箱控制系统深度联动），实现数据自动记录、曲线绘制、报表生成、异常预警。

• 样品性能自动化测试工装：汽车电子元件自动化测试工装（可实现电路导通性、信号传输稳定性、绝缘性能、电磁兼容性的自动化测试）；汽车机械部件测试工装（支持在湿热环境下模拟部件实际工作工况，如发动机零部件的运转、底盘部件的受力，自动记录运行参数与故障信息）；外观与腐蚀缺陷自动化检测设备（高清工业相机+AI图像识别系统，实时捕捉样品外观变化、腐蚀斑点面积与深度）。

• 校准与辅助设备：高精度温湿度校准仪（经国家计量认证，温度测量精度±0.1℃，湿度测量精度±1%RH），用于定期校准试验箱参数精度；自动化样品上下料装置（可选配，适配量产批量样品测试，实现样品自动进出试验箱与定位）；实验室恒温恒湿系统与抗干扰装置，用于维持实验室环境稳定，避免外界干扰测试精度；盐雾腐蚀辅助测试设备（可选配，用于模拟沿海湿热盐雾环境）。

2.3 实验室环境要求

为保障湿热交变可靠性测试结果的准确性与稳定性，实验室需满足以下基础条件：环境温度控制在23℃±5℃，相对湿度40%RH~70%RH；实验室地面平整坚固（地面承重≥600kg/m²），配备防滑、防震动设施，避免设备运行共振影响测试精度；供电电压220V/380V±10%（根据设备功率配置），频率50Hz±1Hz，配备独立接地装置（接地电阻≤4Ω）、稳压器及漏电保护器，确保设备稳定运行；实验室远离强磁场、强电场、震源、热源、水源及易燃易爆物品，避免干扰传感器精度与样品性能；配备完善的通风设施、消防器材、应急通道，保障实验室安全运行；设置专门的冷凝水排放管道，避免积水影响实验室环境。

三、试验样品

3.1 样品范围

本方案适用于汽车行业各类需进行湿热交变可靠性测试的零部件，典型样品包括：

• 汽车电子零部件：车载ECU、车载显示屏、车载导航、车载电源、车载传感器、连接器、线束、继电器、保险丝、汽车芯片；

• 汽车机械零部件：发动机零部件（活塞、连杆、气门）、底盘零部件（减震器、悬挂系统、制动系统）、传动系统零部件（齿轮、轴承、半轴）；

• 汽车车身零部件：车身框架结构件、车门部件、车窗密封件、内饰件（座椅、仪表盘、门板）、外饰件（保险杠、格栅、后视镜）；

• 新能源汽车专属零部件：动力电池包及模组、电机控制器、充电接口、电池管理系统（BMS）、电驱动系统零部件；

• 其他汽车零部件：汽车灯具（LED大灯、转向灯）、空调系统零部件、雨刮系统零部件、油箱及管路系统零部件。

3.2 样品制备要求

1. 样品数量：每组测试样品数量不少于3件，其中1件用于空白对照（不进行湿热交变试验），2件用于自动化湿热交变测试（确保结果重复性）；若需进行不同温湿度参数（如不同恒温温度、不同湿度等级、不同循环次数）的对比测试，需按组别单独制备样品，每组样品规格、生产批次、材料工艺保持一致；量产抽检样品按批量比例抽取，抽样比例不低于3%（批量＞1000件时，抽样数量不少于30件）；对于核心安全零部件（如制动系统、动力电池包），抽样比例提升至5%。

2. 样品状态：样品需为符合出厂标准的合格产品，外观无划痕、变形、破损、锈蚀等缺陷，初始性能参数符合产品技术规格书；电子类样品需提前进行初始性能测试（如电路导通性、信号传输稳定性、绝缘性能、待机功耗），确保功能正常；机械类样品需测试初始尺寸精度、运转灵活性、受力性能等指标；需模拟工作状态的样品（如动力电池包充放电、电机运转），需提前连接自动化测试工装，确保工装与样品匹配，测试线路连接牢固。

3. 样品预处理：将所有样品（含空白对照）放置于标准环境（23℃±2℃，50%RH±5%RH）中静置48小时，消除运输及加工内应力；用无尘布蘸取专用清洁剂清洁样品表面油污、灰尘、杂质，避免影响测试结果；对无需测试的敏感部位（如接口、精密电子元件），采用耐湿热的保护材料（高温胶带、防水护套）遮蔽；大型/复杂样品需提前标记关键测试部位（如焊点、密封面、受力点），便于自动化传感器布置；批量样品需按编号有序摆放，确保自动化上下料装置可精准抓取与定位。

3.3 样品标识与管理

采用耐湿热、不易脱落的标识方式（激光刻字、专用高温高湿标签）对样品进行编号，记录样品名称、规格型号、生产批次、材质工艺、初始性能参数、测试程序编号、制备日期等信息；建立自动化样品管理台账，实现样品接收、预处理、测试、存储全流程可追溯。测试时，样品通过专用工装牢固固定于试验箱样品架，确保样品与箱体内壁、送风通道距离不小于20cm，避免影响温湿度均匀性；自动化测试线路通过专用走线槽与固定卡扣固定，接口采用密封接头，避免测试过程中线路松动、信号干扰或湿气侵入；空白对照样品放置于实验室标准环境，远离试验区域，避免环境干扰。

四、试验步骤及条件

4.1 试验前准备

1. 样品初始性能自动化检测：通过配套自动化测试工装与数据采集系统，对预处理后的样品进行全面初始性能测试，具体项目：① 电子零部件：导通性、绝缘电阻、电容/电阻值、信号传输误码率；② 机械零部件：尺寸精度、运转扭矩、受力强度、密封性能；③ 车身/外饰件：外观完整性、尺寸稳定性、密封件压缩回弹性能；④ 新能源零部件：动力电池包容量、充放电效率、电压稳定性、BMS功能；测试数据自动上传至系统，生成《初始性能测试报告》，作为后续对比基准。

2. 设备自动化调试与校准：启动东莞皓天湿热交变试验箱，通过自动化控制系统进行设备自检，检查加热、制冷、加湿、除湿、送风、安全保护系统是否正常；根据测试需求调用或编辑测试程序（设定目标温度、目标湿度、温变速率、湿变速率、恒温恒湿时长、循环次数），例如“40℃/95%RH恒温4h→降温至-20℃（10℃/min）、除湿至30%RH（5%RH/min）→-20℃/30%RH恒温2h→升温至25℃（10℃/min）、加湿至50%RH（5%RH/min）”循环10次；使用标准温湿度校准仪对试验箱内胆进行多点校准（校准点不少于9个），确保参数精度符合要求；调试自动化数据采集系统与测试工装，进行联机测试，确保温湿度参数与样品性能参数同步采集、数据正常传输。

3. 样品自动化布置：将试验样品通过专用工装固定于试验箱样品架，在样品关键部位安装温度、湿度、电压、电流、腐蚀程度等传感器与性能监测传感器，连接自动化测试线路并进行密封防护；通过控制系统预设样品测试编号、测试程序关联、数据存储路径；批量样品测试时，启动自动化上下料装置，设置样品摆放位置与定位参数，确保装置精准抓取与放置样品。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
