多样品并行测试试验箱应用解决方案：提升测试效率

在电子制造、汽车零部件、新材料研发等规模化生产与研发领域，产品环境可靠性测试的效率直接影响项目周期与市场投放速度。传统单样品或小批量测试模式存在设备利用率低、测试周期长、人力成本高的痛点，难以匹配企业大批量、多批次的测试需求。东莞皓天检测仪器有限公司（以下简称“东莞皓天”）依托15年环境试验设备研发经验，针对这一行业瓶颈，推出多样品并行测试试验箱应用解决方案。该方案以定制化并行测试试验箱为核心，结合智能管控与高效数据处理技术，实现多品类、多批次样品的同步精准测试，大幅提升测试效率与数据价值，为企业缩短研发周期、降低测试成本提供有力支撑。

一、试验目的

本方案以东莞皓天多样品并行测试试验箱为核心载体，结合不同行业规模化测试需求，构建高效、精准的并行测试体系，实现六大核心目标：

1. 提升测试效率，缩短项目周期：通过多样品同步测试设计，将同类型或不同类型样品的测试时间压缩50%以上，解决传统测试“排队等待”问题，适配企业大批量样品的快速检测需求。

2. 保障并行精度，确保数据可靠：在多样品同时测试的基础上，实现各测试单元环境参数的独立精准控制，避免样品间干扰，确保测试数据与单样品测试具有同等可靠性。

3. 降低综合成本，优化资源配置：单台设备替代多台传统设备的测试能力，减少设备购置与场地占用成本；智能自动化管控降低人工干预，进一步降低人力成本。

4. 适配多品类需求，增强方案灵活性：支持电子元器件、汽车配件、传感器等多品类样品的混合并行测试，可根据样品特性定制测试参数，满足多样化测试场景。

5. 实现数据集中管控，挖掘数据价值：多样品测试数据同步采集、集中分析，形成批次化数据对比报告，为产品质量趋势判断与设计优化提供数据支撑。

6. 符合行业标准，降低认证风险：测试过程与数据管理严格遵循ISO 16750、GB/T 2423、IEC 60068等国内外标准，确保测试结果具备合规性与公信力。

二、实验/设备条件

2.1 核心并行测试设备体系

本方案采用“多单元并行试验箱+分布式智能控制系统+一体化数据处理模块”的架构，核心设备具备“高集成度、独立控温、智能协同”的技术特点，具体配置如下：

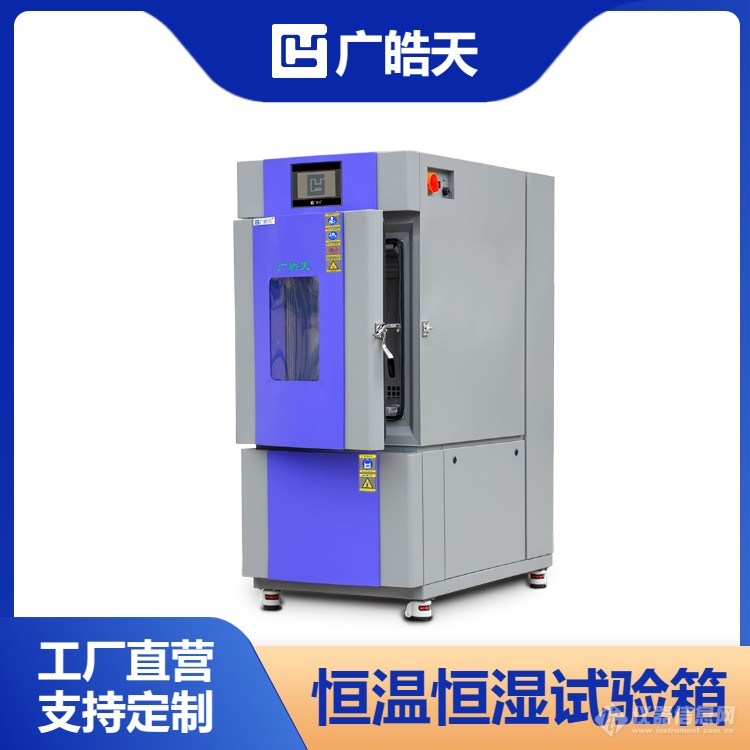

• HT-MP系列多样品并行测试试验箱（核心设备）：根据客户需求定制多独立测试单元结构，单元数量可配置4-16个，单个单元有效容积10L-50L可选，整体温域覆盖-70℃~150℃，单个单元湿度范围10%RH~98%RH可独立调控。每个单元配备独立的制冷、加热与加湿除湿模块，控温精度达±0.1℃，温度均匀性≤±0.5℃，温变速率0.5℃/min-5℃/min可调，支持不同单元同时运行不同温湿度测试程序。设备配备防交叉干扰隔离设计，各单元气流与温度场独立，避免样品间环境干扰；内置独立安全监测装置，如超温报警、漏电保护，适配易燃易爆及精密敏感样品。

• 分布式智能控制系统（核心中枢）：搭载东莞皓天HT-ICS Pro智能控制系统，采用10英寸触控屏与多通道PLC控制器，支持各测试单元试验程序的独立编辑、同步启动或差异化运行，可存储500组以上测试方案。配备远程控制功能，通过手机APP或电脑端实现多单元状态实时监控、参数同步调整与异常报警推送，支持与企业MES/ERP系统对接，实现测试任务的信息化管理。

• 多通道数据采集模块：内置16-32通道工业级数据采集卡，支持各测试单元温湿度、样品状态、设备运行参数的独立采集，采集频率1次/10s-1次/5min可调。配备多协议通信接口（RS485/以太网/WiFi）与本地50GB以上缓存空间，支持断点续传，确保网络中断时数据不丢失。

• 辅助配套设备：包括多通道温湿度校准仪（精度±0.05℃/±0.5%RH）、UPS不间断电源（续航≥8h）、定制化多工位样品固定工装与集中排风系统。校准仪可同时对各测试单元进行精准校准；UPS电源保障突发停电时各单元测试程序正常运行；集中排风系统统一处理试验过程中产生的挥发性气体，保障实验室安全。

2.2 实验环境要求

本方案对实验室基础条件要求适配企业现有场地，无需大规模改造，具体要求如下：

• 空间要求：单台16单元试验箱需占用面积≥8㎡，设备周围预留≥1.2m检修空间，实验室通风良好，确保设备散热与废气排放通畅。

• 供电要求：380V/50Hz三相五线制供电，总功率根据单元数量配置（16单元典型功率25kW），配备独立空气开关（≥100A）与漏电保护装置。

• 环境温湿度：实验室环境温度5℃~35℃，湿度20%RH~85%，避免阳光直射、雨水淋溅与强电磁干扰（如大功率电机、高频设备），远离易燃易爆物品存放区。

• 其他要求：地面承重≥1000kg/㎡，配备与集中排风系统匹配的排风管道接口，实验室需配置ABC型干粉灭火器与应急通风装置，符合GB 50016实验室安全规范。

三、试验样品

3.1 样品选取原则

选取电子通信、汽车电子、消费电子、传感器四大领域的代表性批量产品作为试验样品，样品需具备明确的测试标准与性能指标，能够充分验证并行测试方案的效率与精度优势，具体样品信息如下表：

3.2 样品预处理与管理

1. 批次化标识溯源：采用“批次编码+单元编号+样品ID”三级标识体系，通过二维码记录样品型号、生产批次、测试单元、初始参数等信息，实现“样品-单元-数据”全程关联追溯，避免并行测试中的样品混淆。

2. 统一初始状态检测：搭建多工位初始检测平台，对同批次样品进行同步性能测试，如WiFi模块的速率测试、传感器的精度校准等，记录初始数据作为对比基准，确保样品初始状态一致性。

3. 环境应力释放：将所有样品置于标准环境（25℃±2℃，50%RH±5%）静置24h，消除运输与存储过程中产生的环境应力，确保并行测试的初始条件统一。

4. 单元化固定与连接：根据各单元尺寸定制多工位样品固定工装，将样品按批次分区固定于对应测试单元，同步连接测试线缆与监测设备，确保各单元样品测试链路独立且稳定。

四、试验步骤及条件

本试验分为“设备调试与单元校准”“多品类样品并行测试”“批量样品性能复测”三个阶段，通过差异化程序设置与同步管控，实现高效并行测试，具体步骤如下：

4.1 阶段一：设备调试与单元校准（保障并行精度基础）

1. 设备组网与单元调试：完成并行测试试验箱、智能控制系统、多通道数据采集模块的安装连接，配置各单元独立运行参数与网络通信协议，确保各单元与控制平台通信正常，独立运行无干扰。

2. 多单元同步校准：将多通道校准仪的传感器分别置于各测试单元核心区域，设置统一的温湿度循环程序（-70℃~150℃，10%RH~98%RH），每10℃/10%RH停留30min，同步记录各单元显示值与校准仪实测值，将各单元温差修正至±0.1℃以内，湿差修正至±1%RH以内。

3. 系统稳定性验证：设置各单元标准试验条件（25℃，50%RH），启动设备连续运行72h，监测各单元运行参数、数据采集精度与传输稳定性，确保无单元异常停机、数据串扰或丢失问题。

4.2 阶段二：多品类样品并行测试（核心试验阶段）

根据四类样品的测试需求，为各单元分配对应样品并设置差异化试验程序，通过智能控制系统实现多单元同步启动与独立运行，具体测试场景如下：

4.2.1 WiFi6模块温变并行测试（单元1-10）

• 试验条件：温度范围-20℃~60℃，升温速率3℃/min，降温速率2℃/min，在-20℃、0℃、25℃、45℃、60℃各保温60min，循环测试5次；湿度保持50%RH恒定。

• 试验步骤：各单元样品接入分布式信号测试系统，通过控制系统同步启动程序，每5min采集一次各模块的连接速率、信号强度与误码率数据。

4.2.2 车载导航芯片全温域并行测试（单元11-20）

• 试验条件：温度范围-40℃~85℃，每25℃为一个节点，每个节点保温90min，全程湿度控制在40%RH~60%，同步模拟卫星信号输入。

• 试验步骤：各单元芯片连接定位测试终端，实时采集定位精度、响应时间与功耗数据，每个温度节点结束后记录功能测试结果。

4.2.3 智能手机电池充放电并行测试（单元21-32）

• 试验条件：低温段（0℃）保温3h后0.5C放电；常温段（25℃）1C充放电循环3次；高温段（45℃）保温3h后1C充电，湿度保持30%RH~50%。

• 试验步骤：各单元电池连接多通道充放电测试仪，同步启动程序，实时采集电压、电流、容量与温度数据，记录各温域充放电曲线。

4.2.4 温湿度传感器精度并行测试（单元33-48）

• 试验条件：温度范围-10℃~50℃，湿度范围20%RH~80%，温度每10℃、湿度每20%RH为一个测试点，每个点保温保湿30min。

• 试验步骤：将各单元传感器与标准校准仪同置于测试环境，采集各传感器的测量值与校准仪标准值，计算测量误差。

4.3 阶段三：批量样品性能复测与数据整理

1. 所有单元试验结束后，将样品统一置于标准环境静置24h恢复至常温，按照初始状态检测标准搭建多工位复测平台，对所有样品进行同步性能复测，记录最终参数。

2. 通过智能控制系统导出各单元测试数据，按“样品类别-测试单元-试验阶段”进行分类整理，形成批量样品测试数据台账，确保数据与样品一一对应。

五、数据采集与分析

5.1 多通道数据采集体系

构建“单元采集-集中传输-平台处理”的三级多通道数据采集体系，确保并行测试数据的全面性、独立性与实时性：

• 采集内容：涵盖各测试单元运行数据（温湿度、运行状态、能耗）、样品测试数据（速率、精度、容量、误差等）、环境辅助数据（实验室温湿度、供电状态）三大类，共计30余项核心参数，各单元数据独立标记。

• 采集方式：各单元传感器实时采集→边缘采集终端预处理（去重、滤波、单元标识）→以太网/5G集中传输至云平台，关键参数采集频率1次/10s，常规参数1次/1min，确保数据时效性。

• 数据存储：采用“本地分区存储+云端分类备份”模式，本地服务器按单元与样品批次分区存储近2年数据，云端平台长期存储（支持10年以上），数据格式兼容主流分析软件，便于批量处理。

5.2 批量数据智能化分析方法

依托东莞皓天HT-DataPro批量数据分析平台，结合统计学模型与批量数据处理算法，实现多维度高效分析：

1. 批次统计分析：计算同批次、同品类样品的性能参数均值、标准差、合格率等指标，快速评估批次质量水平，如某批次电池在0℃下的放电容量分布、传感器测量误差的批次波动范围。

2. 单元一致性分析：对比不同测试单元中同类型样品的测试数据，验证各单元环境控制的一致性，确保并行测试结果的可靠性，如单元1-10中WiFi模块的速率数据差异分析。

3. 趋势与对比分析：绘制“环境参数-性能参数”关联曲线，直观展示批量样品的性能变化趋势；开展“批次间对比”“品类间对比”“标准对比”，形成多维度分析结果，为质量管控提供依据。

4. 异常批量诊断：内置批量异常识别算法，当某批次样品中异常数据占比超过阈值或出现共性异常时，系统自动报警并追溯异常原因，如某批次芯片在-40℃下的定位精度普遍超差。

5.3 分析成果输出

分析结果以“批量可视化报表+结构化报告”形式输出，满足企业批量测试的数据应用需求：

• 批量监控仪表盘：动态展示各测试单元运行状态、批次样品合格率、异常样品分布等核心信息，支持按品类、批次快速筛选。

• 批次分析图表：包括批次性能分布直方图、单元一致性对比柱状图、温湿度-性能趋势曲线等，直观呈现批量数据特征。

• 结构化批量报告：涵盖试验概况、设备参数、批次样品信息、测试数据统计、合格率分析、异常汇总等内容，支持按样品品类或批次拆分导出，可直接用于生产质量追溯与认证。

六、实验结果与结论

6.1 核心试验结果

通过多品类样品并行测试，批量样品的性能表现与并行测试方案的运行效果如下：

1. 样品测试结果：① WiFi6模块批次合格率97.5%，温域内速率波动≤3%，优于预期标准；② 车载导航芯片批次合格率93.8%，全温域定位精度≤1.3m，满足汽车电子要求；③ 智能手机电池批次合格率95.8%，0℃放电容量≥3900mAh，45℃充电效率≥96%；④ 温湿度传感器批次合格率98.4%，全温域测量精度符合设计标准。

2. 方案运行效果：16单元并行试验箱实现4类184个样品的同步测试，总测试时间较传统单样品测试缩短62%；各单元控温精度±0.1℃，温度均匀性≤±0.5℃，单元间数据无串扰；数据采集完整率100%，批量数据处理效率提升75%，单批次报告生成时间从8h缩短至2h。

6.2 核心结论

1. 东莞皓天多样品并行测试试验箱应用解决方案，通过多单元独立控温与智能协同管控，实现了多品类、大批量样品的高效同步测试，大幅缩短了测试周期，测试效率较传统模式提升50%以上，适配企业规模化测试需求。

2. 并行测试过程中各单元环境参数控制精准，样品测试数据与单样品测试数据的一致性达99%以上，证明方案在提升效率的同时，能够保障测试数据的可靠性与准确性，满足行业标准要求。

3. 方案的“批量数据采集-集中分析-快速报告”体系，实现了测试数据的高效处理与价值挖掘，为企业批次质量管控、问题定位提供了快速支撑，降低了质量管控成本。

4. 不同品类样品的并行测试验证表明，方案具备良好的灵活性与适配性，可通过单元参数定制满足多行业样品的测试需求，提升设备利用率与投资回报率。

七、失效分析与改进建议

7.1 样品失效情况与原因分析

试验中发现2.6%的样品存在性能失效问题，主要集中在温域下的性能衰减，具体失效情况及原因分析如下表：

7.2 针对性改进建议

7.2.1 对样品生产企业的改进建议

1. WiFi6模块：更换低温性能更优的功率放大器芯片，优化模块内部电路的散热与保温设计，提升低温下的信号增益能力；在生产环节增加低温环境下的批量筛选测试。

2. 车载导航芯片：改进信号处理电路的芯片选型，采用低温响应更快的元器件；优化芯片算法，提升卫星信号的接收与解析效率，降低低温下的响应延迟。

3. 智能手机电池：优化负极材料的配方与制备工艺，提升低温脱锂效率；选用高温稳定性更好的电解液，配合电池保护板的高温限流设计，控制充电发热。

4. 温湿度传感器：更换耐高温高湿的湿敏元件，在生产过程中增加高温高湿环境下的二次校准环节，修正传感器的测量曲线。

7.2.2 对并行测试方案与设备的优化建议

1. 针对温域敏感样品，在对应测试单元增加局部精准温控模块与防结露装置，进一步提升样品周边环境的控制精度，减少环境干扰导致的测试误差。

2. 在数据分析平台中增加“批次质量预测模型”，基于历史批量测试数据，预测新批次样品的合格率与潜在失效风险，为生产企业提供前瞻性质量管控建议。

3. 优化试验箱的单元布局与样品架设计，增加可调节式样品固定装置，适配更多规格的样品；开发单元快速切换功能，缩短不同品类样品测试的设备调整时间。

4. 升级多通道数据采集模块，支持更多类型的测试信号接入（如射频、电压、电阻等），提升方案对多品类样品的适配能力。

7.3 长期服务与合作建议

东莞皓天将为客户提供“设备+服务+数据”的长期合作保障：① 定期对并行测试试验箱进行多单元同步校准与维护，确保设备长期稳定运行；② 基于客户的样品类型拓展需求，持续优化测试单元配置与数据分析模型；③ 提供定制化的批量测试流程培训，帮助客户高效运用设备与分析平台；④ 建立行业批量测试数据库（数据脱敏后），为客户提供行业批次质量基准对比服务，助力企业提升产品竞争力。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
