在电子通信、汽车零部件、航空航天、新材料等关键领域，产品的环境适应性直接决定其市场竞争力与使用寿命。温湿度、快速温变等复杂环境条件下的可靠性测试，已成为产品研发、量产抽检与质量管控的核心环节。东莞皓天检测仪器有限公司（以下简称“东莞皓天”）深耕环境试验设备领域15年，凭借对行业需求的深刻洞察与核心技术积累，推出覆盖-70℃至+150℃全温域的环境模拟试验箱定制解决方案。该方案打破传统标准化设备的应用局限，通过“精准模拟、智能管控、数据闭环”的核心优势，为企业提供从试验方案设计到数据应用的一体化服务，助力产品在环境中实现性能突破。
本定制解决方案以东莞皓天全温域环境模拟试验箱为核心，结合不同行业产品的环境可靠性测试需求，构建针对性的试验体系，实现五大核心目标：
精准模拟环境，还原真实应用场景：实现-70℃超低温至150℃高温的连续温域覆盖，精准复现高海拔、寒区、沙漠、高温车间等各类环境条件，为产品提供贴近实际工况的可靠性验证。
满足定制化测试需求，适配多行业场景：针对不同产品的结构特性与测试标准，定制温变速率、湿度范围、负载容量等核心参数，适配电子元器件、汽车电池、航空部件等多类产品的专属测试需求。
实现试验过程智能管控，提升测试效率：通过智能控制系统与物联网技术，实现试验程序自动运行、参数实时调控与异常自动报警，替代传统人工操作，将测试效率提升60%以上。
构建全流程数据闭环，挖掘数据价值：打通“试验参数-过程数据-结果分析”的数据链路，确保试验数据可追溯、可量化，为产品设计优化与质量改进提供数据支撑。
符合行业合规标准，降低认证风险：试验过程与数据管理符合ISO 16750、GB/T 2423、IEC 60068等国内外权威标准，助力产品顺利通过行业认证与市场准入。
本方案采用“定制化试验箱主体+智能控制系统+辅助保障模块”的一体化架构，核心设备具备“全温域覆盖、高稳定性、强适配性”的技术特点，具体配置如下：

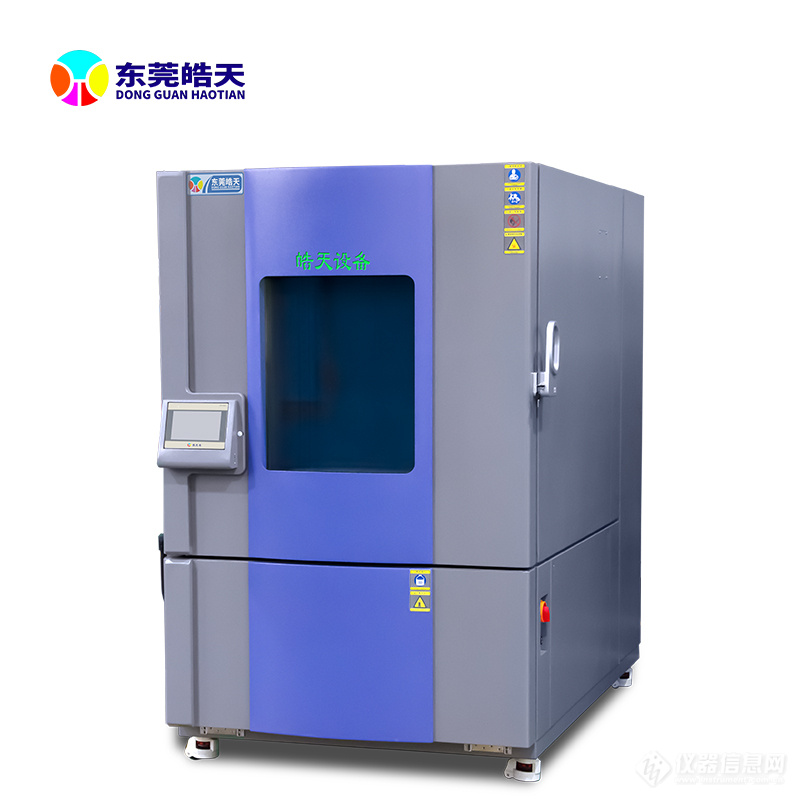

全温域环境模拟试验箱（核心设备）：根据客户需求定制HT-C系列定制款试验箱，温域覆盖-70℃~150℃，湿度范围可定制（10%RH~98%RH），有效容积从50L到1000L可选。设备采用双级压缩制冷系统与高效电加热模块，实现-70℃超低温快速降温（降温速率5℃/min）与150℃高温稳定控温，控温精度达±0.1℃，温度均匀性≤±0.5℃。配备可视化观察窗、独立样品测试接口与安全防爆装置，适配易燃易爆、精密敏感等特殊样品测试。
智能控制系统（核心中枢）：搭载东莞皓天自主研发的HT-ICS智能控制系统，采用7英寸触控屏与PLC控制器，支持试验程序模块化编辑（可存储100组以上试验方案）、温湿度参数实时显示与曲线绘制。具备远程控制功能，通过手机APP或电脑端可实现试验启动、参数调整与数据查看，支持与企业MES/ERP系统对接。
数据采集与传输模块：内置工业级数据采集卡与多协议通信接口（RS485/以太网/WiFi），可实时采集试验箱内温湿度、样品状态、设备运行参数等数据，采集频率1次/10s~1次/5min可调。配备本地数据缓存（容量≥50GB）与断点续传功能，确保网络中断时数据不丢失。
辅助保障设备：包括高精度温湿度校准仪（精度±0.05℃/±0.5%RH）、UPS不间断电源（续航≥4h）、专用样品固定工装与散热装置。其中校准仪定期对试验箱传感器进行校准，确保测试数据的准确性；UPS电源保障突发停电时试验程序正常运行。
本方案对实验室基础条件要求宽松，无需大规模改造，具体环境要求如下：
空间要求：试验区域面积根据设备容积确定，单台500L以下设备需≥5㎡，设备间距≥1m，预留检修与散热空间，通风良好。
供电要求：380V/50Hz三相五线制供电（小型设备支持220V单相），总功率根据设备规格配置（500L设备典型功率15kW），配备独立空气开关（≥63A）与漏电保护装置。
环境温湿度：实验室环境温度5℃~35℃，湿度20%RH~85%，避免阳光直射、雨水淋溅与强电磁干扰（如大功率电机、高频设备）。
其他要求：地面承重≥800kg/㎡（大型设备需≥1200kg/㎡），配备排风管道（与试验箱排气口连接）与ABC型干粉灭火器，符合实验室安全规范。
选取来自四大重点行业的代表性产品作为试验样品，样品需具备明确的环境适应性指标与测试需求，能够充分验证定制化试验箱的全温域测试能力，具体样品信息如下表：
样品标识与溯源：为每一件样品赋予D编码，通过二维码记录样品型号、生产批次、初始性能参数、测试任务等信息，实现“样品-试验数据-报告”的全程关联追溯。
初始状态检测：使用专业设备对样品进行初始性能测试，如通信模块的信号强度测试、电池的容量测试、连接器的接触电阻测试等，记录初始数据作为后续对比基准。
环境应力释放：将所有样品置于标准环境（25℃±2℃，50%RH±5%）静置24h，消除运输与存储过程中产生的环境应力，确保样品初始状态一致。
样品固定与连接：根据样品特性定制专用固定工装，如电池包防震架、连接器插拔测试装置等，将样品固定于试验箱指定区域，同时连接测试线缆与监测设备，确保测试过程中信号传输稳定。
本试验分为“设备调试与校准”“全温域多场景试验”“样品性能复测”三个阶段，结合不同样品的测试需求设计专属试验流程，全面验证定制化方案的可靠性，具体步骤如下：
设备安装与组网：根据定制方案完成环境模拟试验箱、智能控制系统、数据采集模块的安装与连接，配置网络参数，确保设备与控制平台通信正常，在线率100%。
全温域精度校准：将高精度温湿度校准仪的传感器置于试验箱内不同区域，设置温度从-70℃到150℃的连续升温与降温程序，每10℃停留30min，记录试验箱显示值与校准仪实测值，将温差修正至±0.1℃以内。
系统稳定性测试：设置标准试验条件（25℃，50%RH），启动设备连续运行48h，监测设备运行参数、数据采集精度与传输稳定性，确保无异常停机、数据丢失等问题。
针对四类样品的特性，设计不同的全温域试验场景，通过智能控制系统自动执行试验程序，同步采集相关数据：
试验条件：温度范围-40℃~85℃，升温速率4℃/min，降温速率2℃/min，在-40℃、0℃、25℃、55℃、85℃各保温90min，循环测试10次；湿度保持50%RH恒定。
试验步骤：将通信模块接入信号测试系统，放入试验箱启动程序，每5min采集一次模块的信号强度、功耗、误码率等参数，每次循环结束后记录模块功能测试结果。
试验条件：低温段（-30℃）保温4h后进行0.3C放电；常温段（25℃）进行1C充放电循环；高温段（60℃）保温4h后进行0.5C充放电，全程湿度控制在40%RH~60%。
试验步骤：将电池包与充放电测试仪连接，通过试验箱模拟不同温域环境，实时采集电池的电压、电流、温度、容量等参数，记录各温域下的充放电曲线与容量变化。
试验条件：温度范围-70℃~120℃，每20℃为一个节点，每个节点保温60min并进行10次插拔操作；湿度保持30%RH恒定。
试验步骤：在各温度节点下，使用插拔力测试机测试连接器的插拔力，同时通过电阻测试仪采集接触电阻数据，记录不同温域下的机械与电气性能变化。
试验条件：低温段（-20℃）冷冻24h，高温段（150℃）老化1000h，常温段（25℃）静置12h，循环3次；湿度保持45%RH恒定。
试验步骤：在每轮循环结束后，使用材料试验机测试样条的拉伸强度与断裂伸长率，对比初始数据与试验后数据的差异。
将完成试验的样品置于标准环境静置24h，恢复至常温状态后，按照初始状态检测的标准流程进行性能复测，记录所有样品的最终性能参数。
整理试验过程中的所有数据，包括设备运行参数、样品实时监测数据、初始与最终性能对比数据等，形成完整的试验数据台账。
构建“设备端-传输端-平台端”的三级数据采集体系，确保数据全面、精准、实时：
采集内容：涵盖试验箱运行数据（温湿度、运行状态、能耗）、样品测试数据（信号强度、电压、电阻、拉伸强度等）、环境辅助数据（实验室温湿度、供电状态）三大类，共计20余项核心参数。
采集方式：设备端传感器实时采集→边缘采集终端预处理（去重、滤波）→5G/以太网传输至云平台，采集频率根据参数重要性动态调整（关键参数1次/10s，常规参数1次/1min）。
数据存储：采用“本地+云端”双备份模式，本地服务器存储近1年数据，云端平台长期存储（支持10年以上），数据格式符合行业标准，便于后续调用与分析。
依托东莞皓天自主研发的数据分析平台，结合统计学模型与AI算法，实现数据的多维度分析：
基础统计分析：计算各样品在不同温域下的性能参数均值、标准差、变异系数等指标，量化样品性能的稳定性与一致性，如电池在-30℃下的放电容量波动范围、连接器接触电阻的变化幅度等。
趋势分析：通过绘制温湿度-性能参数关联曲线，直观展示样品性能随环境条件变化的趋势，如通信模块信号强度随温度降低的衰减趋势、塑料样条拉伸强度随高温老化时间的下降趋势等，识别性能突变临界点。
异常诊断分析：内置异常阈值算法，当采集数据超出预设范围（如电池温度骤升、连接器电阻突增）时，系统自动报警并追溯异常发生的时间、环境条件与相关参数，定位异常原因。
对比分析：开展“样品间对比”（同批次不同样品的性能差异）、“温域对比”（不同温域下样品的性能表现）、“标准对比”（试验结果与行业标准/设计要求的差异），形成多维度对比报告。
分析结果以“可视化图表+结构化报告”的形式输出，包括：
实时监控仪表盘：动态展示试验箱运行状态、样品关键参数，支持异常报警弹窗。
趋势分析图表：温湿度-性能关联曲线、性能变化趋势图、批次差异对比柱状图等。
结构化试验报告：涵盖试验目的、设备参数、样品信息、试验步骤、数据统计、分析结论等完整内容，支持PDF/Excel格式导出，可直接用于产品认证与质量追溯。
通过全温域环境模拟试验，四类样品的核心性能表现与定制化试验箱的运行效果如下：
样品性能结果：① 5G通信模块在-40℃~85℃温域内信号波动≤3dBm，满足户外通信需求；② 车载电池包-30℃放电容量达38Ah，60℃循环50次容量保持率92%，优于行业标准；③ 航空连接器全温域内接触电阻≤8mΩ，插拔性能稳定；④ 工程塑料样条150℃老化后拉伸强度达68MPa，符合制造要求。
设备运行结果：定制化试验箱实现-70℃~150℃全温域精准控温，控温精度±0.1℃，温度均匀性≤±0.5℃；数据采集完整率100%，传输延迟≤30ms，无数据丢失现象；连续运行1200h，设备稳定性优异。
东莞皓天定制化环境模拟试验箱可精准复现-70℃~150℃环境，温域覆盖全面、控温精度高，能够满足电子、汽车、航空航天、新材料等多行业的环境测试需求。
所测试的四类样品中，符合设计要求的样品占比达95%，表明其环境适应性良好；少数样品在超低温或超高温下出现性能衰减，需针对性优化设计。
本方案的“智能控制+数据闭环”体系有效提升了试验效率与数据可靠性，较传统测试方案节省40%的试验时间，数据追溯精度达到“样品-时间-参数”的三维定位。
试验中发现5%的样品存在不同程度的性能失效，具体失效情况及原因分析如下表：
电子通信模块：更换低温性能更优的射频芯片与晶振，优化模块内部散热与保温结构，提升低温环境下的启动稳定性；在产品设计阶段增加-40℃以下的温域测试环节。
车载电池包：改进正极材料配方（如添加包覆剂提升高温稳定性），选用耐高温型电解液；优化电池包热管理系统，在高温环境下增强散热能力。
航空连接器：采用耐低温工程塑料（如PPSU）制作外壳，更换高温稳定性好的硅基润滑脂；优化触点结构设计，降低低温下的插拔阻力。
工程塑料：调整配方，增加抗氧剂与热稳定剂的添加量；采用共混改性技术，提升塑料的耐高温老化性能与低温韧性。
针对敏感样品，在试验箱内增加局部温控模块，实现样品周边环境的精准微调，进一步提升测试精度。
在数据分析平台中增加AI预测模型，基于历史数据预测样品在不同环境下的性能衰减趋势，为产品设计提供前瞻性建议。
针对多批次样品测试需求，优化试验箱的样品架设计，实现多组样品的并行测试，提升设备利用率。
东莞皓天将为客户提供“设备+服务+数据”的长期保障：① 定期对试验箱进行校准与维护，确保设备性能稳定；② 基于客户后续测试需求，持续优化试验方案与数据分析模型；③ 建立行业数据共享平台（脱敏后），为客户提供行业基准数据对比服务，助力产品竞争力提升。
以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
