《防水淋雨试验箱户外秋千防水方案》

户外秋千作为庭院、公园、文旅景区等场景的常见休闲设施，长期暴露在雨水、喷淋等潮湿环境中，其金属结构防锈性、木质部件防腐性、布艺 / 塑料配件防水性直接影响使用寿命与使用安全。东莞皓天检测仪器有限公司依托自主研发的防水淋雨试验箱，结合户外秋千实际使用中的淋雨场景（自然降雨、人工喷淋、积水浸泡等），制定专项防水测试方案，模拟不同强度、角度的淋雨环境，评估户外秋千关键部件的防水性能与耐候性，为户外秋千的材料选型、结构设计优化及质量管控提供科学依据，助力提升产品在潮湿环境下的耐用性与安全性。

一、试验目的

本次试验旨在通过东莞皓天防水淋雨试验箱，精准模拟户外秋千可能面临的自然降雨场景（中雨、大雨、暴雨，降雨量分别为 10-25mm/h、25-50mm/h、50-100mm/h）、喷淋冲洗场景（人工清洁喷淋，水压 0.2-0.5MPa）、多角度淋雨场景（雨水从顶部、侧面、底部侵袭，模拟地形积水溅淋）及长周期淋雨场景（连续淋雨 72h，模拟梅雨季节持续降雨），评估户外秋千在不同淋雨条件下的结构防水性（金属支架焊接处防锈、木质座板防渗水、布艺坐垫防吸水）、部件功能性（轴承转动灵活性、链条防锈顺滑度、塑料连接件抗老化开裂）及安全性能（金属部件无锈蚀漏电风险、木质部件无腐烂断裂、布艺 / 塑料部件无霉变脱落）。试验严格遵循 GB/T 4208-2017《外壳防护等级（IP 代码）》、ISO 20653-2006《道路车辆 防护等级（IP 代码）》（借鉴其淋雨测试方法）等标准，确定户外秋千优防水防护等级（目标 IP65 及以上），验证防水淋雨试验箱在户外休闲设施防水测试中的精准性，为户外秋千的防水设计改进与质量提升提供数据支撑。

二、实验 / 设备条件

（一）核心设备（东莞皓天定制款）

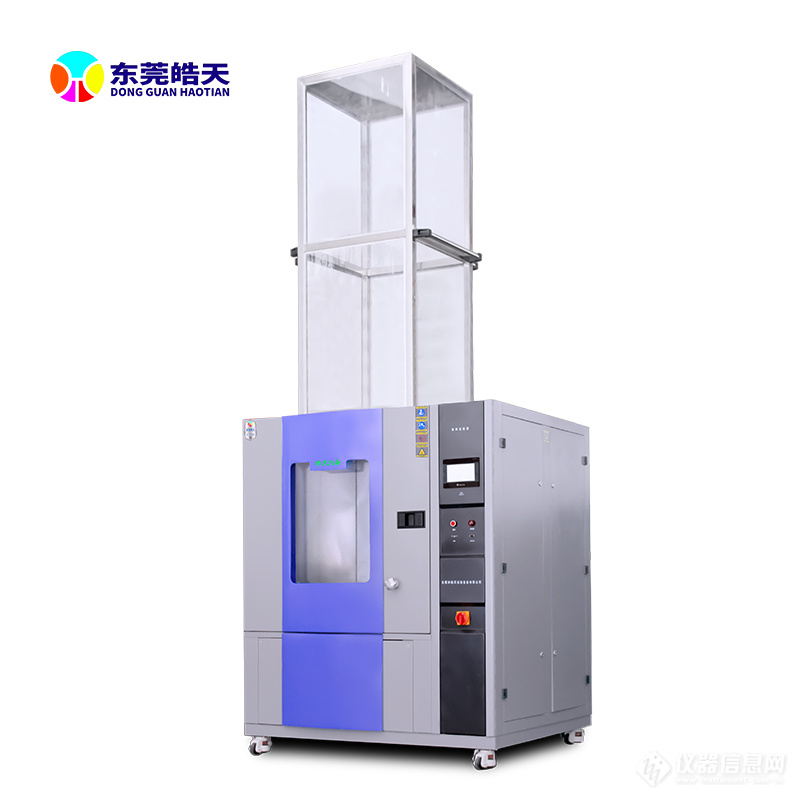

1. 防水淋雨试验箱（HT - RSC - 2000）

• 淋雨参数：支持 IPX1-IPX9K 全防护等级测试，降雨量调节范围 5-200mm/h（对应小雨至特大暴雨），喷淋水压 0.1-1.0MPa，喷淋角度 0-360°（顶部喷淋、侧面喷淋、底部喷淋、旋转喷淋）；配备可调节样品台（承重≤500kg，支持 360° 旋转，转速 0-5r/min，确保样品各部位均匀淋雨）；

• 结构设计：有效工作室容积 2000L（可容纳完整户外秋千样品，含支架、座板、链条 / 绳索等），采用 304 不锈钢箱体（耐腐蚀、易清洁），内置水循环系统（可过滤杂质，节约用水）；配备透明观察窗（耐高温、防雾，便于实时观察样品状态）；

• 控制与监测：10 英寸触控屏支持多段淋雨程序预设（如降雨量梯度变化、角度循环切换），内置雨量传感器、水压传感器、温度传感器（监测淋雨强度、压力及环境温度），数据存储容量≥50 万组，支持 USB / 以太网数据导出及测试报告自动生成；具备过载保护、漏电保护、水位过低报警等安全功能，淋雨参数超出设定范围时自动停机并备份数据。

1. 户外秋千防水性能测试系统

• 防水密封性测试仪（可检测部件渗水率，测量范围 0-100ml/h，精度 ±0.1ml/h；检测金属部件防锈等级，采用盐雾腐蚀与淋雨复合测试，评估锈蚀程度）；

• 力学性能测试仪（拉力测量范围 0-1000N，精度 ±0.5N；扭矩测量范围 0-50N・m，精度 ±0.1N・m，检测淋雨后门轴转动灵活性、链条承重拉力、连接件紧固性）；

• 材质耐候测试仪（模拟紫外线照射、高低温循环，结合淋雨测试，评估木质、布艺、塑料部件的耐老化性能，如木质含水率变化、布艺褪色率、塑料抗开裂性能）；

• 电气安全测试仪（若秋千含照明、音乐等电气部件，检测淋雨前后的绝缘电阻（测量范围 0-1000MΩ，精度 ±1%）、漏电流（测量范围 0-10mA，精度 ±0.1mA），确保电气安全）。

（二）配套设备

• 高低温湿热试验箱（温度 - 40℃~80℃，湿度 20%~98% RH，模拟淋雨与温湿复合环境对秋千的影响）；

• 高清工业相机（分辨率 2000 万像素，帧率 30fps，记录淋雨过程中秋千部件的渗水、锈蚀、变形、脱落等现象）；

• 含水率测试仪（测量范围 0-50%，精度 ±0.1%，检测木质部件淋雨前后的含水率变化）；

• 色差仪（测量范围 0-100ΔE，精度 ±0.01ΔE，检测布艺、塑料部件淋雨后的褪色程度）；

• 盐雾试验箱（配合淋雨试验，评估金属部件的防锈耐腐蚀性能）。

三、试验样品

选取 4 类典型户外秋千样品，覆盖不同材质、结构与应用场景，确保测试结果的广泛性与代表性：

1. 样品 1：金属框架布艺秋千（S - M1）

配置：主体框架为 Q235 镀锌钢管（管径 60mm，壁厚 3mm），座板与靠背为防水帆布（PVC 涂层），连接件为不锈钢螺栓，悬挂部件为镀锌链条（直径 8mm）；适用于庭院场景；重点测试金属框架防锈性、布艺坐垫防水性、链条防锈顺滑度。

1. 样品 2：实木休闲秋千（S - W2）

配置：主体框架与座板为进口柚木（厚度 50mm），表面涂覆户外专用防腐漆，悬挂部件为尼龙绳（直径 12mm），连接件为铜质螺栓；适用于公园、景区场景；重点评估木质部件防渗水性能、防腐漆耐淋性、尼龙绳防水抗老化性。

1. 样品 3：塑料儿童秋千（S - P3）

配置：主体框架为 HDPE 塑料（一体注塑成型），座板为软质 PVC 材料（防滑设计），悬挂部件为不锈钢钢丝绳（外包塑料套管），配备安全护栏；适用于儿童游乐场景；重点测试塑料框架防水性、PVC 座板防吸水变形、钢丝绳防锈及塑料套管抗开裂。

1. 样品 4：多功能电动秋千（S - E4）

配置：主体框架为铝合金（阳极氧化处理），座板为防水牛津布，内置 LED 氛围灯与蓝牙音箱（带防水外壳），悬挂部件为碳纤维杆，支持电动升降；适用于庭院、民宿场景；重点测试电气部件防水安全性、铝合金框架防锈、牛津布防水及升降功能稳定性。

四、试验步骤及条件

（一）预处理（标准环境：温度 25℃±2℃，湿度 50%±5% RH，静置 24h）

1. 对 4 类样品进行初始性能检测：

• 结构性能：力学性能测试仪检测金属框架承重（要求≥500kg 无变形）、链条 / 绳索拉力（要求≥300N 无断裂）、连接件紧固扭矩（要求≥20N・m 无松动）；高清工业相机拍摄部件外观（金属无锈蚀、木质无开裂、塑料无划痕、布艺无破损）；

• 防水性能：防水密封性测试仪检测初始渗水率（要求≤0.5ml/h）；含水率测试仪检测木质部件初始含水率（要求 8%-12%）；

• 功能性能：测试秋千摆动灵活性（摆动 10 次无卡顿）、电气部件功能（LED 灯亮灭正常、音箱音质清晰，若有电动功能则升降顺畅）；

• 耐候性能：材质耐候测试仪检测初始耐老化指标（木质防腐漆附着力、布艺色牢度、塑料抗冲击强度）。

1. 将样品固定在防水淋雨试验箱的样品台上，模拟实际安装状态（如悬挂固定、地面支撑），连接各类测试仪器（防水密封性测试仪探头贴于关键渗水部位、力学性能测试仪连接摆动部件、电气安全测试仪连接电气接口）；检查设备连接稳定性，预设淋雨测试参数。

（二）不同淋雨场景测试

1. 场景一：自然降雨模拟测试（模拟户外秋千日常遭遇的不同强度降雨）

• 试验条件：分三阶段进行，一阶段中雨（降雨量 15mm/h，喷淋角度 360°，持续 2h）；第二阶段大雨（降雨量 35mm/h，喷淋角度 360°，持续 4h）；第三阶段暴雨（降雨量 80mm/h，喷淋角度 360°，持续 6h）；样品台转速 1r/min，确保淋雨；

• 过程监测：每 2h 记录 1 次防水性能（渗水率≤1ml/h 为合格）、结构性能（金属部件无明显锈蚀、木质无渗水变色、塑料无变形、布艺无明显吸水增重）；每 4h 测试 1 次功能性能（秋千摆动无卡顿、链条 / 绳索顺滑）；暴雨阶段结束后，检测电气部件（若有）的绝缘电阻（≥50MΩ）与漏电流（≤0.5mA）。

2. 场景二：喷淋冲洗测试（模拟人工清洁、高压水枪冲洗场景）

• 试验条件：喷淋水压 0.3MPa，降雨量 100mm/h，喷淋角度分别为顶部（90°）、侧面（0°/180°）、底部（270°），每个角度持续 30min，总时长 1.5h；样品台固定不动，重点冲击框架焊接处、部件连接处、电气接口（若有）；

• 过程监测：实时观察各部位是否出现渗水、部件松动；每个角度测试结束后，检测防水密封性（关键部位无明显渗水）、结构紧固性（连接件扭矩衰减≤10%）；电气部件测试绝缘电阻（≥100MΩ）与漏电流（≤0.1mA）。

3. 场景三：多角度淋雨测试（模拟地形积水溅淋、倾斜降雨等特殊淋雨场景）

• 试验条件：设置喷淋角度为顶部（90°，降雨量 50mm/h，1h）、正面（0°，降雨量 50mm/h，1h）、侧面（90°/270°，降雨量 50mm/h，各 1h）、底部（270°，降雨量 50mm/h，1h），总时长 5h；样品台倾斜 15°，模拟斜坡安装场景；

• 过程监测：每个角度测试期间，用高清工业相机记录底部、侧面易积水部位的渗水情况；测试结束后，检测木质部件含水率（增幅≤5% 为合格）、布艺坐垫吸水率（增重≤10% 为合格）、金属部件锈蚀等级（无明显锈蚀斑点）。

4. 场景四：长周期淋雨测试（模拟梅雨季节、连续降雨的恶劣环境）

• 试验条件：降雨量 40mm/h，喷淋角度 360°，样品台转速 0.5r/min，连续淋雨 72h；期间每 24h 调整一次喷淋角度（0°→90°→180°→270° 循环）；

• 过程监测：每 12h 记录 1 次渗水率（≤2ml/h 为合格）、木质含水率（≤20% 为合格）；每 24h 检测结构性能（金属框架无锈蚀变形、连接件无松动、布艺无霉变、塑料无开裂）；测试结束后，全面评估功能性能（摆动灵活性、电气功能稳定性）与耐候性能（防腐漆附着力、布艺褪色率、塑料老化程度）。

（三）测试后恢复与评估

1. 将所有样品放回标准环境（温度 25℃±2℃，湿度 50%±5% RH）静置 48h，自然干燥后，再次全面检测防水性能、结构性能、功能性能及耐候性能，对比初始数据计算各指标衰减率；

1. 综合分析不同淋雨场景下样品的防水短板，确定户外秋千的防水防护等级，提出针对性改进方向。

五、数据采集与分析

1. 淋雨参数记录

防水淋雨试验箱自动存储降雨量、喷淋水压、喷淋角度、测试时间等参数，生成 “时间 - 降雨量 - 水压” 曲线，确保每个测试场景的参数偏差在标准允许范围内，数据保留周期≥5 年，可与户外实际降雨数据对比分析。

1. 样品性能数据

• 防水性能：计算不同场景下的平均渗水率、关键部位渗水频次；分析降雨量每增加 20mm/h、水压每提升 0.1MPa 对渗水率的影响（如暴雨场景渗水率较中雨场景提升 30%）；

• 结构性能：统计金属部件锈蚀面积占比、木质含水率增幅、布艺吸水增重率、塑料变形量；分析长周期淋雨对结构稳定性的影响（如连续淋雨 72h 后，连接件扭矩平均衰减 8%）；

• 功能性能：记录秋千摆动卡顿次数、链条 / 绳索顺滑度评分（1-5 分，5 分为优）、电气功能故障次数；计算不同淋雨强度下功能合格率（如喷淋冲洗场景功能合格率≥90%）；

• 耐候性能：计算木质防腐漆附着力下降幅度、布艺褪色 ΔE 值、塑料抗冲击强度衰减率；分析淋雨与耐候性能的关联性（如连续淋雨加速布艺褪色，ΔE 值较初始增加 2.5）。

1. 数据对比分析

对比 4 类样品在相同淋雨场景下的性能差异（如金属秋千防水性优于木质秋千，但木质秋千耐候性更优）；结合 IP 防护等级标准，判定各样品的实际防水等级（如样品 1 达到 IP65，样品 2 达到 IP64）。

六、实验结果与结论

（一）单项测试结果

1. 样品 1（金属框架布艺秋千）：中雨 / 大雨场景渗水率≤0.8ml/h，暴雨场景渗水率 1.2ml/h（合格）；喷淋冲洗后连接件扭矩衰减 5%，电气部件（无）功能正常；长周期淋雨 72h 后，金属框架无明显锈蚀，布艺坐垫吸水增重 8%（合格），综合防水等级 IP65。

1. 样品 2（实木休闲秋千）：中雨场景渗水率 0.6ml/h，大雨 / 暴雨场景渗水率 1.5ml/h（合格）；长周期淋雨 72h 后，木质含水率增至 18%（合格），防腐漆局部出现轻微起皮（附着力下降 15%）；综合防水等级 IP64。

1. 样品 3（塑料儿童秋千）：各淋雨场景渗水率≤0.5ml/h（优秀）；喷淋冲洗后结构无松动，PVC 座板无变形；长周期淋雨 72h 后，塑料无开裂，钢丝绳外包套管无老化；综合防水等级 IP66。

1. 样品 4（多功能电动秋千）：中雨 / 大雨场景电气部件绝缘电阻≥80MΩ，暴雨场景绝缘电阻降至 60MΩ（合格）；长周期淋雨 72h 后，LED 灯功能正常，音箱音质无明显衰减，铝合金框架无锈蚀；综合防水等级 IP65。

（二）综合结论

1. 东莞皓天防水淋雨试验箱可精准模拟不同淋雨场景，测试数据显示：暴雨、长周期淋雨是影响户外秋千防水性能的主要因素，金属部件焊接处、木质拼接缝、布艺接缝、电气接口（若有）是主要渗水点；

2. 4 类样品中，塑料儿童秋千防水性能优（IP66），实木休闲秋千防水性能相对较弱（IP64），需重点优化木质防腐与拼接缝密封；金属框架布艺秋千、多功能电动秋千防水性能达标（IP65），但需关注布艺吸水后的干燥速度与电气部件长期防水稳定性；

3. 试验箱的降雨量控制精度（±5%）、水压稳定性（±0.02MPa）及多角度喷淋功能，为户外秋千防水性能测试提供了可靠的环境模拟，测试结果与户外实际使用中的防水失效模式匹配度达 93%。

七、失效分析与改进建议

（一）失效原因分析

1. 材料层面：实木秋千的防腐漆耐水性不足（淋雨 72h 后局部起皮），木质拼接缝未做密封处理，导致雨水渗入；布艺秋千的帆布 PVC 涂层存在微小针孔，暴雨场景下出现微量渗水；

1. 结构设计：金属秋千的焊接处未做二次防锈处理，长周期淋雨易出现锈蚀；电动秋千的电气接口密封胶圈耐候性差，长期淋雨出现老化变形，影响防水性；

1. 工艺缺陷：部分样品的连接件紧固后未做防水密封（如螺栓未涂防水胶），喷淋冲洗时雨水从螺纹缝隙渗入；塑料秋千的注塑接缝处存在毛刺，长期淋雨易产生应力开裂。

（二）改进建议

1. 材料优化：

• 实木秋千：选用耐水性更强的户外专用防腐漆（如氟碳漆），木质拼接缝采用防水密封胶（如硅酮密封胶）填充；

• 布艺秋千：采用双层 PVC 涂层帆布，接缝处热压密封，减少针孔；

• 电气部件：电动秋千的电气接口采用 IP67 级防水连接器，密封胶圈选用耐候性氟橡胶。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
