地铁作为城市公共交通的核心载体，需在长期高频次运行中承受轨道颠簸、启动制动冲击、隧道气流扰动等复杂振动环境，车厢部件的可靠性直接关乎运营安全与乘客体验。东莞皓天检测仪器有限公司依托自主研发的高精度振动试验箱，结合地铁车厢实际运行工况（正线运营、车辆段检修、长途运输等场景），制定专项测试方案，模拟不同振动强度、频率及方向对车厢关键部件的影响，为部件设计优化、材料选型及整机质量管控提供科学依据，助力提升地铁车厢在复杂振动场景下的耐用性与安全性。
本次试验旨在通过东莞皓天振动试验箱，精准模拟地铁车厢部件在运输阶段（公路 / 铁路运输颠簸，振动频率 5~50Hz）、正线运营阶段（正常行驶轨道振动，频率 10~200Hz）及特殊工况（紧急制动冲击、轨道接缝颠簸、隧道交会气流扰动，频率 1~500Hz、加速度 5~20m/s²）下的振动环境，评估部件在不同振动条件下的结构性能（框架强度、连接件紧固性、部件安装稳定性）、功能性能（电气部件信号传输、机械部件动作可靠性、密封件防渗漏性）及安全性能（应急装置触发灵敏度、乘客扶手抗拉力、内饰件脱落风险）。试验严格遵循 GB/T 25119-2010《轨道交通 机车车辆 电子装置》、TB/T 3559-2020《铁路客车座椅》等标准，确定地铁车厢部件优抗振动性能区间，验证振动试验箱在部件环境适应性测试中的精准性，为地铁车厢部件的抗振动防护设计与质量改进提供数据支撑。

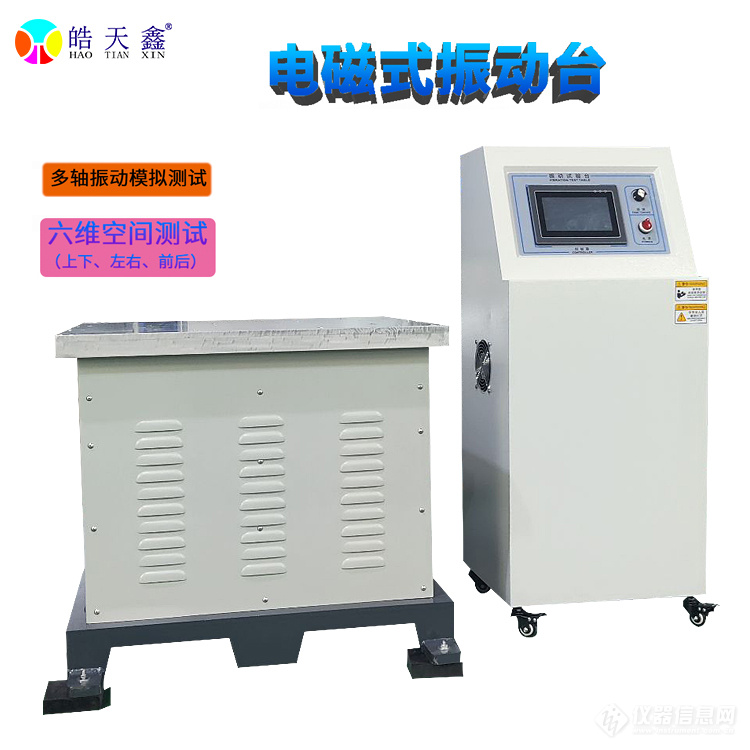

振动试验箱（HT - ZD - 5000）
振动参数范围：频率 1~5000Hz，加速度 0~30m/s²，位移 0~100mm（峰值），满足地铁车厢部件从低频运输振动到高频气流扰动振动的全场景测试需求；
振动精度：频率精度 ±0.01Hz，加速度精度 ±1%，位移精度 ±0.001mm，确保振动参数稳定输出，避免因参数偏差导致测试结果失真；
结构设计：采用重型刚性焊接底座（承载能力≥1000kg），配备车厢部件专用固定工装（可模拟车厢钢结构安装孔位，支持螺栓固定、焊接固定、卡扣固定等多种安装方式）；支持垂直（Z 轴）、水平（X/Y 轴）及复合方向（X+Y+Z）振动，内置多级振动隔离装置（减少设备振动对周边环境影响，振动传导率≤5%）；
控制与监测：15 英寸触控屏支持多段振动曲线预设（如正弦振动、随机振动、冲击振动、扫频振动），内置 16 路传感器接口（可连接加速度传感器、力传感器、位移传感器、压力传感器），数据存储容量≥100 万组，支持以太网远程监控、数据导出及报表自动生成，振动参数超出设定范围时触发声光报警、紧急停机及数据自动备份功能。
车厢部件性能测试集成系统
三向加速度传感器（测量范围 0~100m/s²，精度 ±0.1%，实时监测部件关键部位（如电气箱、扶手、密封胶条）的振动传导数据）；
拉力传感器（测量范围 0~100kN，精度 ±0.05%，检测乘客扶手、应急拉手、部件连接件的抗拉力强度）；
位移传感器（测量范围 0~500mm，精度 ±0.0001mm，记录滑动部件（如车门导轨、座椅调节机构）在振动中的位移变化）；
压力传感器（测量范围 0~10MPa，精度 ±0.1%，监测密封件（如车窗密封胶条、空调风道密封垫）的密封压力变化）；
电气性能测试仪（测量电压 0~1000V、电流 0~100A、电阻 0~100MΩ，实时检测电气部件（如照明系统、广播设备、监控摄像头）的信号传输与供电稳定性）。
材料试验机（试验力 500kN，精度 ±0.5%，测试车厢框架、连接件的弯曲强度、剪切强度、抗压强度）；
密封性能测试仪（检测压力 0~1MPa，精度 ±0.001MPa，评估密封件在振动后的防渗漏性能）；
高清高速相机（分辨率 4000 万像素，帧率 1000fps，记录部件在振动过程中的结构变形、部件脱落、裂纹扩展等失效现象）；
噪声测试仪（测量范围 10~180dB，精度 ±0.1dB，记录部件在振动过程中摩擦、松动产生的异响值）；
涂层附着力测试仪（测量范围 0~20MPa，精度 ±0.1MPa，检测车厢内饰涂层在振动后的附着力变化）。
选取 6 类典型地铁车厢部件，覆盖结构、电气、内饰、安全等核心系统，确保测试结果的广泛性与代表性：
样品 1：地铁车厢铝合金框架（C - K1）
材质：6082 铝合金（厚度 5mm），结构：焊接成型，用于车厢主体支撑，通过螺栓与转向架连接；重点测试高频振动下的框架疲劳强度、焊接点可靠性及整体稳定性。
样品 2：地铁乘客扶手（C - F2）
材质：304 不锈钢管（直径 38mm）+ 防滑橡胶套，结构：垂直固定于车厢立柱，承载重量≤150kg；重点评估冲击振动下的扶手固定强度、橡胶套防滑性能及连接件耐久性。
样品 3：地铁车门电气控制箱（C - D3）
材质：冷轧钢板（厚度 2mm，表面喷塑），内部含车门控制主板、电机驱动模块、传感器接口；重点测试复合振动下的电气元件信号传输稳定性、线路连接可靠性及箱体防护性能。
样品 4：地铁车窗密封胶条（C - M4）
材质：三元乙丙橡胶（EPDM），截面尺寸 20mm×15mm，用于车窗与车厢框架的密封；重点测试长期振动下的密封压力保持性、弹性恢复率及抗老化性能。
样品 5：地铁车厢照明系统（C - Z5）
包含 LED 灯板、驱动电源、控制面板，安装于车厢顶部；重点评估振动环境下的照明亮度稳定性、驱动电源寿命衰减及灯具固定可靠性。
样品 6：地铁应急逃生门（C - T6）
材质：铝合金框架 + 钢化玻璃，配备机械锁闭机构与应急触发装置；重点测试冲击振动下的门体结构强度、锁闭机构可靠性及应急触发灵敏度。
对 6 类样品进行初始性能检测：
结构性能：材料试验机测试车厢框架弯曲强度（要求≥350N/mm²）、连接件剪切强度（要求≥200N/mm²）；位移传感器记录滑动部件初始位置偏差（要求≤0.5mm）；
功能性能：电气性能测试仪检测电气控制箱信号传输延迟（要求≤10ms）、照明系统亮度（要求≥300lux）；密封性能测试仪检测密封胶条初始密封压力（要求≥0.5MPa）；
安全性能：拉力传感器测试扶手固定强度（要求≥50kN）、应急逃生门锁闭力（要求≤50N）；涂层附着力测试仪检测内饰涂层附着力（要求≥5MPa）；高清高速相机拍摄部件外观（无变形、无松动、无划痕、无裂纹）。
将样品通过专用工装固定在振动试验箱工作台上，模拟地铁车厢实际安装状态（螺栓紧固扭矩按设计要求设定，焊接固定确保焊缝强度），连接加速度传感器（分别粘贴于部件关键受力点、电气元件安装位、密封件接触位）、电气性能测试仪（连接电气部件电源与信号接口）及压力传感器（安装于密封件接触表面）。
试验条件：采用正弦振动模式，频率 5~50Hz（1Hz/min 递增），加速度 8m/s²，垂直方向（Z 轴）振动，持续时间 48h；
过程监测：每 4h 记录各部位加速度传导值（要求部件表面加速度≤试验箱输入加速度的 70%）、连接件紧固扭矩变化（要求偏差≤初始值的 5%）、密封压力变化（要求偏差≤初始值的 10%）；每 12h 检查部件是否出现框架变形、涂层脱落、电气元件松动；测试结束后，检测扶手固定强度衰减率（要求≤3%）、密封胶条弹性恢复率（要求≥90%）、电气控制箱信号传输延迟变化（要求≤15ms）。
试验条件：采用随机振动模式，频率 10~200Hz，加速度 12m/s²，复合方向（X+Z 轴，X 轴占比 40%、Z 轴占比 60%）振动，持续时间 100h；
过程监测：每 2h 记录照明系统亮度变化（要求偏差≤初始值的 10%）、电气控制箱供电电压稳定性（要求偏差≤±2%）、扶手防滑橡胶套摩擦系数变化（要求≥初始值的 80%）；每 24h 测试密封胶条密封压力衰减率（要求≤8%）、应急逃生门锁闭机构灵活性（要求触发力变化≤10N）；测试结束后，检查车厢框架焊接点是否出现裂纹、电气元件是否正常工作，评估部件整体功能稳定性。
试验条件：采用半正弦冲击模式，频率 1~500Hz，加速度 20m/s²，水平方向（X 轴，与车厢行驶方向相反）冲击，冲击次数 20 次（每次间隔 5min）；
过程监测：每次冲击后记录车厢框架变形量（要求≤2mm）、扶手连接件是否出现断裂 / 松动、应急逃生门是否误触发；冲击结束后，测试框架抗冲击强度（要求能承受 200kg 模拟人体冲击无损坏）、电气控制箱是否出现短路 / 断路，检查密封胶条是否出现错位。
试验条件：采用扫频振动模式，频率 10~500Hz（10Hz/min 递增 / 递减），加速度 15m/s²，复合方向（X+Y+Z 轴，各轴占比分别为 35%、25%、40%）振动，持续时间 72h；
过程监测：每 3h 记录车厢框架振动疲劳损伤值（要求≤设计阈值的 80%）、照明系统驱动电源温升（要求≤30K）、密封胶条磨损量（要求≤0.5mm）；每 18h 检查车窗密封胶条是否出现渗漏（加压测试无气泡）、电气控制箱线路是否出现接触不良；测试结束后，评估应急逃生门应急触发灵敏度（要求触发响应时间≤1s），检测部件整体结构是否仍满足安全使用要求。
将所有样品放回标准环境恢复 48h，再次检测结构性能（框架强度、连接件强度、涂层附着力）、功能性能（电气信号传输、密封压力、照明亮度）及安全性能（扶手强度、应急装置灵敏度），对比初始数据计算衰减率；
综合分析不同振动场景下样品的失效模式，确定地铁车厢部件的安全抗振动性能区间。
振动参数记录
振动试验箱自动存储振动频率、加速度、位移等参数数据，生成 “时间 - 振动参数 - 部件响应” 三维曲线，确保每个测试场景的参数偏差在标准允许范围内，数据保留周期≥5 年，支持与地铁运营实际振动数据（如轨道监测系统数据）对比分析。
部件性能数据
结构性能：计算框架强度衰减率（（初始强度 - 测试后强度）/ 初始强度 ×100%）、连接件剪切强度衰减率、涂层附着力衰减率、框架变形量（Δ= 测试后变形 - 初始变形）；
功能性能：统计电气控制箱信号传输延迟变化量、照明亮度衰减率、密封胶条密封压力衰减率、滑动部件位移偏差量；
安全性能：记录扶手固定强度衰减率、应急逃生门触发力变化量、抗冲击变形量；
失效数据：记录部件出现框架裂纹、涂层脱落、电气故障、密封渗漏、部件松动等失效现象的时间与振动条件，采用故障树分析法（FTA）定位失效根源（如材料疲劳、结构设计缺陷、安装工艺问题）。
数据分析模型
构建 “振动参数 - 部件性能衰减” 关联模型，通过非线性回归分析，量化振动频率每增加 50Hz、加速度每增加 5m/s² 对部件强度、功能、安全性的影响程度（如加速度每增加 10m/s²，框架强度衰减率增加 12%）；对比不同材质、结构部件的性能衰减差异，结合地铁运营寿命要求（通常 20 年 / 120 万公里），预测部件在实际使用中的寿命周期，确定优部件材质与结构设计方案。
场景一（运输振动）
样品 1（车厢框架）：48h 振动后框架强度衰减率 4%，焊接点无裂纹，涂层附着力衰减率 3%；无明显结构失效，满足运输要求；
样品 4（密封胶条）：密封压力衰减率 7%，弹性恢复率 92%，无明显变形；
样品 3（电气控制箱）：信号传输延迟增至 13ms，电气元件无松动，箱体防护性能良好。
场景二（正线运营振动）
样品 5（照明系统）：100h 振动后亮度衰减率 8%，驱动电源温升 25K，灯具固定无松动；
样品 2（乘客扶手）：防滑橡胶套摩擦系数降至初始值的 85%，扶手固定强度衰减率 5%；
样品 6（应急逃生门）：锁闭机构触发力增加 8N，无卡顿现象，应急触发响应时间 0.8s。
场景三（紧急制动冲击）
样品 1（车厢框架）：20 次冲击后框架变形量 1.5mm，焊接点无裂纹；
样品 2（乘客扶手）：连接件扭矩变化量 4%，无断裂现象；
样品 6（应急逃生门）：无棣触发，门体变形量 0.5mm，锁闭可靠。
场景四（复杂路况振动）
样品 4（密封胶条）：72h 振动后密封压力衰减率 9%，磨损量 0.3mm，无渗漏；
样品 3（电气控制箱）：线路出现轻微接触不良（1 次信号中断，持续 0.5s），经重新紧固后恢复正常；
样品 1（车厢框架）：框架振动疲劳损伤值达设计阈值的 75%，无裂纹产生；
样品 5（照明系统）：驱动电源出现轻微过热（温升 32K），超出标准限值 2K。
东莞皓天振动试验箱可精准模拟地铁车厢部件的全场景振动环境，振动参数控制精度（频率 ±0.01Hz、加速度 ±1%）与稳定性满足部件测试严苛要求，测试数据显示：地铁车厢部件优抗振动性能区间为频率 5~200Hz、加速度≤15m/s²，此区间内部件结构强度衰减率≤8%，功能性能衰减率≤10%，失效风险低（失效发生率＜2%）；
材质与结构对部件抗振动性能影响显著：车厢框架（样品 1，6082 铝合金）抗疲劳与抗冲击性能优，适合长期高频振动场景；应急逃生门（样品 6，铝合金 + 钢化玻璃）结构稳定性良好，但需加强门锁机构防护；电气控制箱（样品 3，冷轧钢板 + 喷塑）防护性能达标，但内部线路固定需优化；密封胶条（样品 4，EPDM）弹性与密封性良好，可满足长期使用需求；
振动环境通过影响部件材料疲劳（框架焊接点、扶手连接件）、功能元件稳定性（电气控制箱线路、照明驱动电源）、密封界面压力（车窗胶条），导致部件性能衰减；高频复杂振动与紧急制动冲击对部件安全性能影响大，需针对性优化防护设计；
