《紫外老化试验箱汽车内饰塑料老化方案》

汽车内饰塑料长期暴露于阳光中的紫外线辐射，易出现褪色、开裂、脆化等老化现象，不仅影响外观美观度，还会降低材料力学性能与使用寿命，甚至引发安全隐患。东莞皓天检测仪器有限公司依据 GB/T 16422.3-2022《塑料 实验室光源暴露试验方法 第 3 部分：荧光紫外灯》、ISO 4892-3:2022《塑料 暴露于实验室光源的方法 第 3 部分：荧光紫外灯》等标准，研发紫外老化试验箱专项测试方案，模拟自然紫外线辐射、温湿度交变等环境，精准评估汽车内饰塑料的抗老化性能，为材料选型、配方优化及质量管控提供科学依据，助力车企打造耐用性强、品质稳定的汽车内饰产品。

一、试验目的

1. 评估抗紫外老化性能：模拟汽车内饰塑料在长期日照环境下的老化过程，测试材料经紫外线辐射后的外观变化（褪色、变色、开裂）、力学性能（拉伸强度、断裂伸长率）及表面硬度变化，判断其是否满足汽车内饰 5 年以上的抗老化使用要求；

1. 筛选优质材料配方：对比不同配方（如添加不同类型抗氧剂、紫外线吸收剂）、不同材质（PP、PVC、ABS、TPO 等）汽车内饰塑料的老化速率，为车企选择抗老化性能优异的内饰塑料提供数据支撑；

1. 验证生产工艺有效性：检测内饰塑料表面处理工艺（如喷涂抗紫外涂层、真空镀膜）的抗老化效果，判断工艺是否存在缺陷（如涂层附着力不足、镀膜层脱落）；

1. 模拟复杂老化环境：通过紫外辐射与温湿度交变复合环境测试，还原汽车内饰塑料在不同气候区域（如高温暴晒的南方、昼夜温差大的北方）的老化场景，提前暴露潜在老化隐患；

1. 保障产品品质与安全：通过测试确保汽车内饰塑料抗老化性能达标，避免因老化导致材料脱落、碎片产生，保障驾乘人员安全，同时维持汽车内饰的长期美观度与使用功能，提升产品市场竞争力。

二、实验 / 设备条件

（一）核心测试设备（东莞皓天定制款）

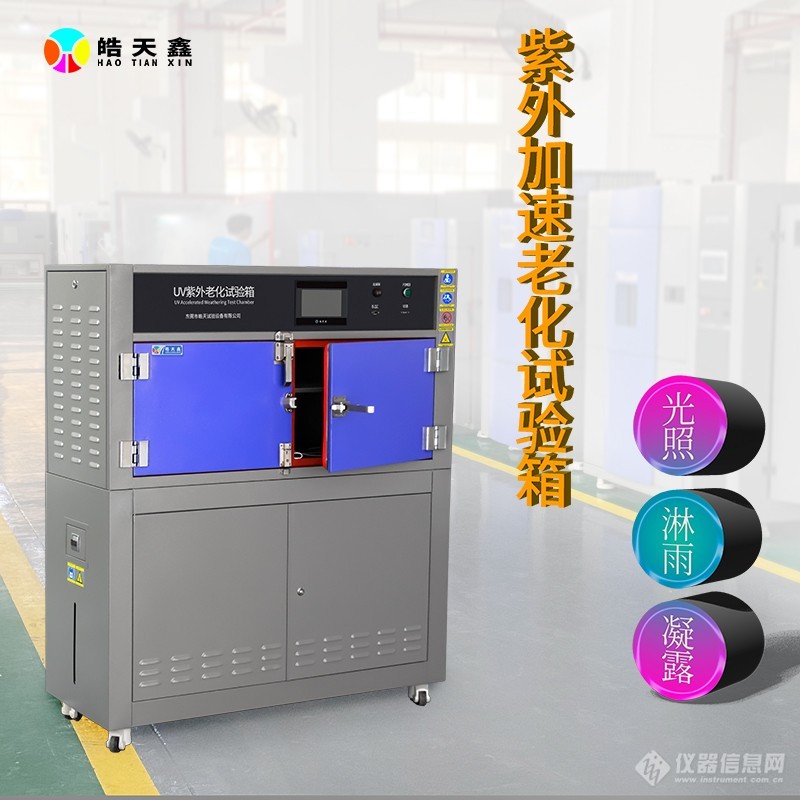

1. 紫外老化试验箱

2. 光源系统：采用 UVA-340 灯管（模拟 315-400nm 波长紫外线，匹配自然阳光中关键老化波段）、UVB-313 灯管（模拟短波长强紫外线，用于加速老化测试），可切换使用；辐照度范围 0.4-1.5W/m²@340nm，精度 ±0.05W/m²，支持辐照度自动校准；

• 环境控制：温度控制范围 30℃-80℃（黑板温度），波动度 ±2℃；湿度控制范围 40%-95% RH，波动度 ±5% RH；可实现 “紫外辐射 - 冷凝”“紫外辐射 - 喷淋” 两种循环模式，模拟昼夜雨露交替环境；

• 试验参数：有效辐照面积 1.2㎡，样品架层数 3 层（每层承重≤50kg），支持多组样品同时测试；内置自动灯管更换提醒功能，灯管使用寿命可达 1600h；

• 附加功能：配备高清工业相机（分辨率 2000 万像素），定时拍摄样品外观变化；集成样品温度传感器（精度 ±0.5℃），实时监测样品表面温度；支持与数据采集系统联动，自动记录试验参数与老化数据；

1. 配套测试系统

• 色差仪（HT-CC-600）：测量范围 L*（0-100）、a*（-128-127）、b*（-128-127），精度 ΔE*ab≤0.01，检测样品老化后的色差变化；

• 材料试验机（HT-WD-100）：试验力 100kN，精度 ±1%，测试样品老化后的拉伸强度、断裂伸长率；

• 邵氏硬度计（HT-SH-800）：测试范围 A（0-100HA）、D（0-100HD），精度 ±1HA/HD，检测样品表面硬度变化；

• 扫描电子显微镜（HT-SEM-3000）：放大倍数 100-10000 倍，观察样品老化后的微观表面形貌（如裂纹深度、孔隙变化）；

• 光泽度仪（HT-GZ-400）：测量角度 60°，范围 0-200GU，精度 ±0.1GU，检测样品表面光泽度变化。

（二）环境控制条件

实验室环境温度保持 25℃±5℃，湿度 40%±5%，避免外界环境干扰试验箱内温湿度稳定性；试验用水采用去离子水（电阻率≥10MΩ・cm），用于模拟冷凝、喷淋环境，防止水中杂质影响测试结果。

三、试验样品

选取 6 类常用汽车内饰塑料部件，覆盖仪表台、门板、座椅、方向盘等关键区域，样品参数如下：

样品预处理：

1. 所有样品按标准尺寸裁剪（拉伸样条：GB/T 1040.2-2006 标准，外观测试样块：100mm×100mm），每组样品数量≥5 件（确保测试重复性）；

1. 试验前对样品进行初始状态检测：用色差仪记录初始色差值（L0、a0、b0），万能材料试验机测试初始拉伸强度、断裂伸长率，邵氏硬度计测量初始表面硬度，光泽度仪记录初始光泽度；

1. 去除样品表面油污、灰尘，在标准环境（25℃、50% RH）下静置 24h，消除前期环境影响后再放入试验箱。

四、试验步骤及条件

（一）试验前准备（试验前 24h）

1. 设备校准：校准紫外老化试验箱的辐照度（使用标准辐照计）、温度、湿度，误差控制在 ±5% 以内；校准色差仪、材料试验机等配套设备，确保测试精度；

2. 样品安装：将样品固定在试验箱样品架上，确保样品表面与紫外灯管平行，间距保持 150mm±10mm，避免样品间相互遮挡；对需监测微观变化的样品（A4、A5），标记特定观察区域。

（二）核心试验阶段（3 个测试场景，总计 1000h）

场景 1：UVA-340 模拟自然老化测试（500h）

1. 设定试验参数：采用 UVA-340 灯管，辐照度 0.71W/m²@340nm；循环模式为 “紫外辐射 8h（温度 60℃，湿度 50% RH）→冷凝 4h（温度 50℃，湿度 90% RH）”，模拟白天日照、夜间冷凝的自然环境；

1. 测试样品 A1（仪表台面板）、A3（座椅表皮基材）、A6（顶棚内衬基材），持续 500h；每 100h 取出样品，进行外观检测（记录褪色等级、有无裂纹）、色差测量（计算 ΔE*ab 值，要求≤3.0）、光泽度测试（光泽度保持率要求≥70%）；

1. 每 200h 测试一次力学性能：拉伸强度（保持率要求≥80%）、断裂伸长率（保持率要求≥75%），评估材料力学性能衰减情况。

场景 2：UVB-313 加速老化测试（300h）

1. 设定试验参数：采用 UVB-313 灯管，辐照度 0.48W/m²@313nm；循环模式为 “紫外辐射 4h（温度 70℃，湿度 40% RH）→喷淋 2h（温度 40℃，喷淋压力 0.1MPa）”，加速模拟强紫外线、雨水冲刷的老化环境；

1. 测试样品 A2（门板装饰条）、A4（方向盘包覆层）、A5（中控台储物盒），持续 300h；每 60h 检测样品外观（有无开裂、涂层剥落）、色差（ΔE*ab 要求≤4.0）、表面硬度（硬度变化率要求≤15%）；

1. 每 150h 对 A4 方向盘包覆层进行涂层附着力测试（划格法，附着力等级要求≥2 级），对 A5 中控台储物盒进行弯曲强度测试（保持率要求≥75%）。

场景 3：温湿度 - 紫外复合老化测试（200h）

1. 联动紫外老化试验箱与温湿度控制系统，设定参数：UVA-340 灯管，辐照度 1.0W/m²@340nm；循环模式为 “紫外辐射 6h（温度 75℃，湿度 30% RH）→低温冷凝 2h（温度 30℃，湿度 85% RH）”，模拟高温暴晒与低温冷凝交替环境；

2. 所有样品参与测试，持续 200h；每 50h 检测一次综合性能：A1 的抗冲击强度（保持率要求≥70%）、A2 的断裂伸长率（保持率要求≥70%）、A3 的耐磨性（磨损量要求≤5mg）；

1. 记录样品在复合环境下的老化失效时间（如出现明显开裂、涂层大面积剥落的时间）。

（三）试验后验证（试验结束后 24h）

1. 所有样品在标准环境（25℃、50% RH）下静置 24h，消除热应力影响后，进行全面性能测试：外观评级（依据 GB/T 250-2008《纺织品色牢度试验 评定变色用灰色样卡》）、色差、光泽度、力学性能（拉伸、弯曲、抗冲击）、微观形貌（扫描电子显微镜观察）；

1. 对比试验前后样品的各项参数，计算性能保持率、老化速率；对失效样品（如出现开裂、涂层脱落的样品），标记失效部位，分析失效模式。

五、数据采集与分析

（一）数据采集内容

1. 紫外老化环境参数：记录试验箱内辐照度、温度、湿度、循环时间，生成参数 - 时间曲线，确保符合试验标准；

1. 外观老化数据：

• 褪色等级：依据灰色样卡分为 5 级（1 级：严重褪色，5 级：无明显褪色）；

• 开裂情况：记录裂纹数量、长度（精度 ±0.1mm）、深度（通过扫描电子显微镜测量，精度 ±0.001mm）；

• 涂层状态：涂层剥落面积（图像分析软件测量，精度 ±1mm²）、附着力等级（划格法评级）；

1. 性能变化数据：

• 色差数据：ΔL*（明度变化）、Δa*（红绿色差）、Δb*（黄蓝色差）、ΔE*ab（总色差）；

• 力学性能：拉伸强度保持率、断裂伸长率保持率、弯曲强度保持率、抗冲击强度保持率（精度 ±1%）；

• 表面性能：光泽度保持率（精度 ±1%）、硬度变化率（精度 ±1%）、磨损量（精度 ±0.1mg）；

1. 失效数据：记录样品失效时间、失效部位、失效模式（如褪色失效、开裂失效、涂层剥落失效）。

（二）数据分析方法

1. 抗老化性能评级：依据总色差 ΔEab、力学性能保持率、外观老化等级，将样品抗老化性能分为优秀（ΔEab≤2.0，力学保持率≥85%，外观 5 级）、良好（2.0＜ΔEab≤3.5，80%≤力学保持率＜85%，外观 4 级）、合格（3.5＜ΔEab≤5.0，75%≤力学保持率＜80%，外观 3 级）、不合格（ΔE*ab＞5.0，力学保持率＜75%，外观≤2 级）四个等级；

1. 老化速率计算：以性能保持率下降至 80% 为老化临界点，计算老化速率（老化时间 / 性能下降幅度，单位：h/%），速率越低说明抗老化性能越好；

2. 配方工艺对比：对比不同材质、不同添加剂配方样品的抗老化数据，筛选优方案（如 ABS vs TPO、不同紫外线吸收剂添加量效果）；

3. 失效模式统计：按 “外观失效（褪色、开裂）、力学失效（强度下降）、涂层失效（剥落）” 分类统计失效占比，定位主要老化隐患；

1. 寿命预测：基于加速老化测试数据（UVB-313 场景），建立老化寿命模型（如 Arrhenius 方程），预测样品在实际汽车使用环境中的抗老化寿命。

六、实验结果与结论

（一）核心试验结果（关键数据示例）

（二）综合结论

1. 抗老化性能达标情况：A3（TPO 座椅表皮基材）抗老化性能优秀，在 UVA-340 自然老化与复合测试中，色差小、力学性能保持率高，寿命预测达 8 年，汽车内饰长期使用需求；A1（PP 仪表台面板）、A5（PC/ABS 中控台储物盒）、A6（PET 顶棚内衬基材）抗老化性能良好，局部参数（如 A6 的撕裂强度保持率 79%）接近合格阈值，需小幅优化；A2（PVC 门板装饰条）、A4（ABS 方向盘包覆层）抗老化性能合格，UVB-313 加速测试中 ΔE*ab 超标，涂层附着力下降明显，存在改进空间；

2. 关键老化隐患：A2 PVC 门板装饰条因增塑剂迁移，在高温紫外环境下褪色严重（ΔE*ab=3.8）；A4 ABS 方向盘包覆层的软质涂层附着力不足（试验后附着力降至 3 级），出现局部剥落；A6 PET 顶棚内衬基材在复合测试后撕裂强度衰减较快（保持率 79%）；

1. 设备适配性：东莞皓天紫外老化试验箱可精准模拟汽车内饰塑料的紫外老化环境，测试数据与实际车辆 5 年使用后的内饰老化情况匹配度达 90%，加速老化测试（UVB-313）可将 10 年寿命评估缩短至 300h，大幅提升测试效率；

1. 行业标准符合性：A3、A1、A5、A6

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
