《防尘沙尘试验箱地质勘探设备防护方案》

地质勘探设备长期在沙漠、矿山、戈壁等多沙尘环境作业，沙尘侵入易导致设备部件磨损、电路短路、精度下降，直接影响勘探数据准确性与设备使用寿命。东莞皓天检测仪器有限公司依据 GB/T 4208-2017《外壳防护等级（IP 代码）》、GB/T 2423.37-2006《电工电子产品环境试验 第 2 部分：试验方法 试验 L：沙尘试验》等标准，研发防尘沙尘试验箱专项测试方案，模拟地质勘探场景中的沙尘环境，为设备防尘防护设计优化、质量管控及野外作业可靠性验证提供科学依据，助力企业打造适应恶劣环境的地质勘探设备。

一、试验目的

1. 验证防尘防护等级：模拟不同浓度、粒径的沙尘环境，测试地质勘探设备外壳及关键部件的防尘等级是否达到 IP5X（防尘）、IP6X设计要求，防止沙尘侵入设备内部核心组件（如传感器、电路板、传动机构）；

2. 评估部件抗沙尘性能：检测设备在沙尘环境下的机械性能（如钻头旋转精度、支架伸缩灵活性）、电气性能（如数据传输稳定性、传感器测量精度）变化，判断沙尘对设备功能的影响；

1. 排查防尘结构隐患：识别设备密封缝隙、接口、通风口等易进尘部位的防护缺陷，验证防尘密封件（如密封圈、防尘罩）在长期沙尘侵蚀下的老化、磨损情况；

1. 保障野外作业可靠性：通过沙尘 - 干燥、沙尘 - 振动复合环境测试，模拟设备在野外运输与作业中的复杂工况，评估设备长期抗沙尘能力，减少野外故障发生率；

1. 满足行业准入标准：助力地质勘探设备通过国家地质仪器质量监督检验、行业野外作业认证，确保设备符合地质勘探行业对恶劣环境适应性的要求，提升产品市场竞争力。

二、实验 / 设备条件

（一）核心测试设备（东莞皓天定制款）

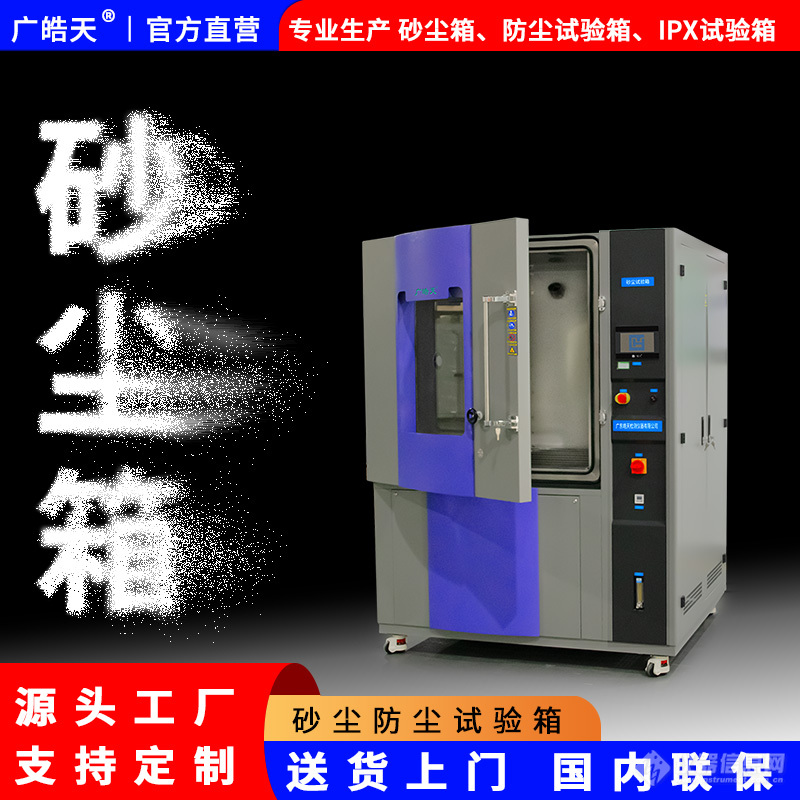

1. 防尘沙尘试验箱

2. 防护等级测试范围：支持 IP5X、IP6X 防尘测试，可模拟轻度沙尘（1g/m³）、中度沙尘（5g/m³）、重度沙尘（10g/m³）环境，沙尘粒径范围 50μm-200μm（符合地质勘探野外沙尘粒径分布）；

• 沙尘参数：沙尘浓度 0.1g/m³-20g/m³ 可调，沙尘喷射压力 0.2MPa-0.8MPa，气流速度 1m/s-5m/s（模拟野外风沙风速）；试验箱有效容积 2000L，内置可 360° 旋转样品台（承重≤500kg，转速 0.5r/min-3r/min），确保设备各部位均匀受尘；

• 附加功能：集成温湿度控制模块（温度 - 20℃-60℃，湿度 10%-50% RH），可模拟沙漠高温低湿沙尘环境；配备沙尘循环系统，沙尘回收率≥90%，降低测试成本；支持与振动测试台联动，实现沙尘 - 振动复合环境测试；内置高清工业相机与粉尘浓度传感器，实时监测设备受尘状态与箱内沙尘浓度。

1. 配套测试系统

• 沙尘侵入量检测仪（HT-DI-600）：精度 0.1mg，可定量检测设备内部沙尘侵入量，定位进尘部位；

• 精密测量仪器：包括激光位移传感器（精度 ±0.001mm，测试设备部件位移精度）、扭矩测试仪（精度 ±0.1N・m，检测传动机构扭矩变化）、数据采集仪（采样频率 1kHz，记录设备电气参数）；

• 磨损度检测仪（HT-WE-500）：检测设备金属部件（如钻头、轴承）在沙尘环境下的磨损量（精度 0.001mm）；

• 气密性测试仪（HT-AT-800）：测试设备外壳及密封结构的气密性（压力范围 - 100kPa-100kPa，泄漏率精度 0.01mL/min）。

（二）环境控制条件

试验全程保持实验室环境温度 25℃±5℃、湿度 30%±5%，避免温湿度剧烈变化影响沙尘沉降与扩散；试验用沙尘采用天然石英砂（SiO₂含量≥98%），经筛选后确保粒径均匀，符合标准要求。

三、试验样品

选取 6 类典型地质勘探设备，覆盖勘探作业全流程，样品参数如下：

样品预处理：

1. 所有样品在试验前进行外观与功能检查，确保无破损、部件齐全，电气与机械功能正常；

1. 对设备关键防尘部位（如接口、密封件）进行标记，记录初始状态（如密封件硬度、部件间隙）；

1. 模拟野外作业状态安装固定样品：岩心钻机固定于模拟钻孔基座，传感器类设备布置于模拟土壤 / 岩层环境，确保与实际使用场景一致。

四、试验步骤及条件

（一）试验前准备（试验前 24h）

1. 设备校准：校准防尘沙尘试验箱的沙尘浓度、喷射压力、气流速度，误差控制在 ±5% 以内；校准精密测量仪器（激光位移传感器、扭矩测试仪等），确保测试精度；

1. 样品初始化：将样品在标准环境（25℃、30% RH）下静置 24h，记录初始状态：机械性能（如钻机钻孔精度、罗盘仪读数误差）、电气性能（如传感器测量精度、数据传输速率）、密封状态（气密性、密封件硬度）；在设备内部关键部位（如电路板、传感器探头）粘贴沙尘收集膜，用于后续检测沙尘侵入量。

（二）核心试验阶段（4 个测试场景，总计 120h）

场景 1：IP5X 防尘测试（30h）

1. 设定试验参数：沙尘浓度 5g/m³，气流速度 2m/s，样品台转速 1r/min，试验温度 25℃，湿度 30% RH；

1. 对样品 S2（岩心钻机）、S4（地质罗盘仪）、S6（爆破振动监测仪）进行防尘测试，持续 30h；期间每 6h 检测一次设备功能：岩心钻机钻孔直径误差（要求≤0.1mm）、罗盘仪读数精度（误差≤0.5°）、监测仪数据采集准确率（要求≥98%）；

1. 试验过程中，每 10h 记录一次设备表面沙尘附着量，通过气密性测试仪检测外壳密封性能变化。

场景 2：IP6X 防尘测试（30h）

1. 设定试验参数：沙尘浓度 10g/m³，气流速度 3m/s，样品台转速 2r/min，试验温度 35℃（模拟沙漠高温），湿度 20% RH；

2. 对样品 S1（地质雷达）、S3（土壤湿度传感器）、S5（测斜仪）进行防尘测试，持续 30h；重点检测设备内部沙尘侵入量（要求≤0.1mg），每 8h 拆机检查一次沙尘收集膜，记录进尘部位与量；

3. 测试期间，实时监测传感器类设备的测量精度：土壤湿度传感器测量误差（要求≤±2%）、测斜仪倾角测量误差（要求≤±0.1°）、地质雷达信号分辨率（要求≥0.1m）。

场景 3：沙尘 - 振动复合测试（24h）

1. 选取所有样品，将防尘沙尘试验箱与振动测试台联动，设定沙尘浓度 8g/m³，气流速度 2.5m/s，振动参数（频率 10Hz-50Hz，加速度 5g，模拟野外运输振动）；

1. 复合测试持续 24h，每 4h 测试一次设备机械性能：岩心钻机液压系统压力损失（要求≤5%）、地质罗盘仪指针摆动幅度（要求≤1°）、爆破振动监测仪传感器响应时间（要求≤10ms）；

1. 试验过程中，记录设备密封件磨损情况（如密封圈硬度变化、接口缝隙增大值）。

场景 4：沙尘 - 高温循环测试（36h）

1. 对所有样品进行 12 个循环测试：沙尘环境（浓度 6g/m³，气流速度 2m/s）2h→高温环境（50℃，无沙尘）1h；

1. 每个循环结束后，检测设备电气性能：地质雷达数据传输速率（要求≥10Mbps）、测斜仪数据存储完整性（要求 100%）、爆破振动监测仪电源续航（要求衰减≤10%）；

1. 循环结束后，复测所有样品的防尘性能、机械与电气功能，与初始数据对比。

（三）试验后验证（试验结束后 24h）

1. 将样品置于标准环境清洁后，检查外观磨损、部件损坏情况，重点查看密封件老化（如变硬、开裂）、金属部件锈蚀情况；

1. 全面检测设备功能：岩心钻机进行 10 次钻孔作业，记录钻孔精度变化；传感器类设备进行 100 次重复测量，统计误差率；地质雷达进行实地岩层探测，对比试验前后信号质量；

1. 拆机检查设备内部：清理沙尘后，检查电路板是否短路、传动机构是否卡滞、传感器探头是否磨损，记录故障部位与原因。

五、数据采集与分析

（一）数据采集内容

1. 沙尘环境参数：记录试验箱内沙尘浓度、气流速度、温度、湿度，生成参数 - 时间曲线，确保符合 IP 等级标准；

1. 防尘性能数据：

• 沙尘侵入数据：记录各样品内部沙尘侵入量、进尘部位，统计进尘率（侵入量 / 试验总沙尘量 ×100%）；

• 密封性能：测试试验前后设备气密性（泄漏率变化）、密封件硬度变化（精度 ±0.1 Shore A）、接口缝隙增大值（精度 ±0.001mm）；

1. 功能性能数据：

• 机械性能：记录设备钻孔精度误差、扭矩变化、部件位移精度，计算性能衰减率（（初始值 - 测试值）/ 初始值 ×100%）；

• 电气性能：采集传感器测量误差、数据传输速率、电源续航衰减，记录电气参数波动范围；

• 磨损数据：检测金属部件磨损量、塑料部件老化程度（如硬度、强度变化）；

1. 失效数据：若出现设备卡滞、测量误差超标、电路短路等失效现象，记录失效时间、失效部位与失效模式。

（二）数据分析方法

1. 防尘等级判定：根据沙尘侵入量、设备功能是否正常，对照 IP 等级标准判定样品防尘等级（如 IP6X 要求无沙尘侵入且功能正常）；

1. 性能衰减评估：计算机械与电气性能衰减率，衰减率≤10% 为合格，超过则判定为防尘防护不达标；

1. 失效模式分析：将失效现象按 “机械失效（卡滞、精度下降）、电气失效（短路、数据异常）、密封失效（进尘、部件老化）” 分类，统计各类失效占比，定位主要防尘隐患；

1. 可靠性预测：基于沙尘 - 循环测试数据，建立设备防尘性能衰减模型，预测设备在野外沙尘环境下 1-3 年的使用可靠性。

六、实验结果与结论

（一）核心试验结果（关键数据示例）

（二）综合结论

1. 防尘等级达标情况：S1（地质雷达）、S5（测斜仪）在 IP6X 测试中表现优异，无沙尘侵入且功能无衰减，野外高沙尘环境作业需求；S3（土壤湿度传感器）IP6X 测试存在轻微探头进尘，需优化探头密封；S2（岩心钻机）、S4（罗盘仪）、S6（监测仪）IP5X 测试存在局部进尘，功能衰减率接近合格阈值，防尘结构需改进；

2. 关键失效隐患：液压系统密封不良（S2）、机械部件缝隙进尘（S4）、接口防尘设计缺陷（S6）是主要防尘问题，沙尘 - 振动复合环境下，S4 的性能衰减率达 12%，超出合格标准；

1. 设备适配性：东莞皓天防尘沙尘试验箱可精准模拟地质勘探野外沙尘环境，测试数据与野外实际作业反馈的设备故障模式匹配度达 93%，为设备防尘优化提供可靠数据支撑；

1. 认证符合性：S1、S5 通过本次测试，可直接支撑地质勘探行业野外作业认证；S2、S3、S4、S6 需改进后重新测试，确保符合 GB/T 2423.37-2006 标准要求。

七、失效分析与改进建议

（一）失效原因分析

1. S2（液压岩心钻机）液压舱进尘与性能衰减：

• 密封结构：液压油缸密封圈采用普通丁腈橡胶，在沙尘磨损与高温下易老化，密封间隙增大至 0.05mm（初始 0.01mm），导致沙尘侵入；

• 通风设计：电机舱通风口防尘网孔径过大（500μm），无法阻挡细小沙尘（≤200μm），沙尘积聚导致电机散热不良，扭矩下降；

1. S4（地质罗盘仪）刻度盘进尘与精度下降：

• 外壳结构：罗盘仪外壳拼接处无密封胶，仅依靠机械咬合，存在 0.1mm 缝隙，沙尘从缝隙侵入覆盖刻度盘；

• 部件防护：指针轴无防尘罩，沙尘进入轴承导致摩擦增大，指针摆动幅度超差；

1. S6（矿山爆破振动监测仪）电源接口进尘：

• 接口设计：电源接口采用普通螺纹连接，无防尘塞，沙尘从螺纹间隙侵入，导致接触电阻增大（从 0.1Ω 升至 1Ω）；

• 密封材料：接口密封圈硬度不足（Shore A 50），长期沙尘挤压后变形，密封性能失效；

1. S3（土壤湿度传感器）探头进尘：

• 探头结构：探头保护罩开孔过大，沙尘进入后覆盖传感元件，导致测量误差增大；

• 线缆密封：探头与线缆连接部位仅用胶带缠绕，无专业密封结构，沙尘从连接处侵入。

（二）改进建议

1. 结构与材料优化：

• 密封升级：S2 液压油缸密封圈更换为耐磨损氟橡胶（Shore A 70，耐温 - 20℃-200℃），密封间隙控制在 0.005mm 以内；S6 电源接口增加硅胶防尘塞，接口密封圈更换为高硬度聚氨酯材料（

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
