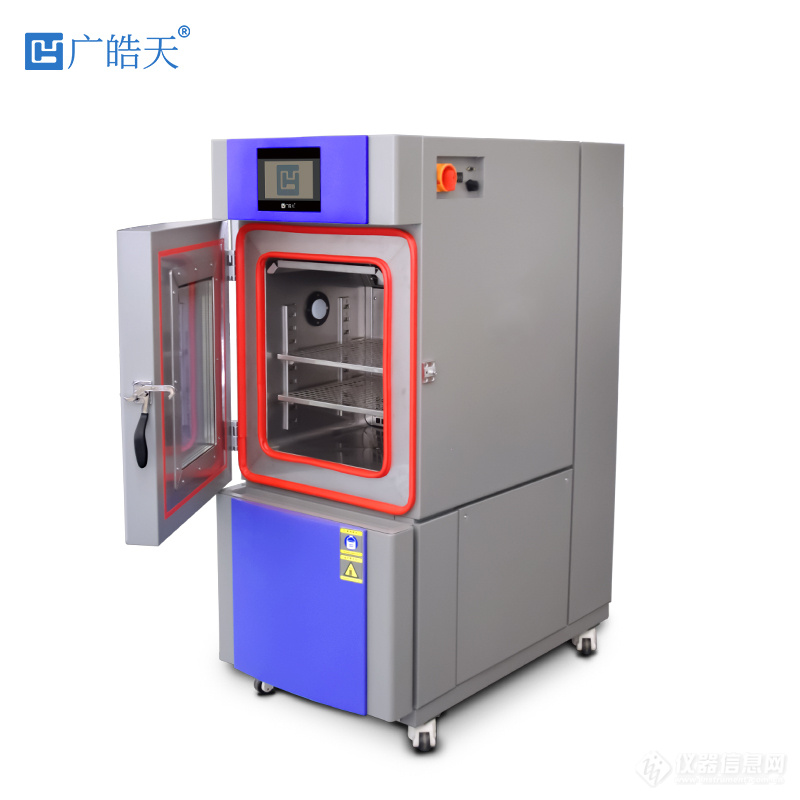

恒温恒湿试验箱电子元器件测试方案

• 温度范围：-40℃ - 150℃，湿度范围：10% RH - 98% RH，可满足各类电子元器件的温湿度测试需求；

• 温度波动度：±0.5℃，温度均匀度：±2℃；湿度波动度：±2% RH，湿度均匀度：±3% RH，箱内环境参数的稳定性与一致性；

• 温变速率：5℃/min - 10℃/min，湿变速率：2% RH/min - 5% RH/min，能快速实现温湿度的调整与切换；

• 工作室尺寸：1200mm×1000mm×1500mm，采用 304 不锈钢内胆，耐腐蚀且易于清洁，内部配备可调节样品架，方便放置不同规格的元器件；

• 控制系统：配备 10 英寸彩色触摸屏和 PLC 控制系统，可预设 100 组测试程序，每组程序可设置温度、湿度、持续时间等参数，支持数据实时采集、存储、导出及打印，可通过局域网实现远程监控与操作；

• 加湿与除湿系统：采用蒸汽加湿和冷冻除湿方式，加湿速度快，除湿效果好，确保湿度控制的性；

• 安全保护：具备超温保护、超湿保护、过载保护、漏电保护、缺水保护等多重安全防护功能，当设备出现异常时自动报警并采取相应保护措施，保障设备和样品安全；

• 辅助装置：箱内设有多个电源接口（AC 220V），可满足电子元器件在测试过程中的通电需求，配备观察窗及照明装置，便于观察样品状态。

• 高精度万用表（测量范围 0 - 1000V，精度 ±0.05%，用于测量电阻、电压等参数）

• 电容电感测试仪（测量范围 0 - 100mF，精度 ±0.1%，检测电容、电感值变化）

• 绝缘电阻测试仪（测量范围 100Ω - 10TΩ，精度 ±1%，评估元器件绝缘性能）

• 拉力试验机（试验力 500N，精度 ±1%，测试元器件引脚的抗拉强度）

• 显微镜（放大倍数 50 - 500 倍，观察元器件封装及内部结构变化）

1. 样品 1：陶瓷电容器（10μF/50V）

1. 样品 2：金属膜电阻（1kΩ/0.25W）

1. 样品 3：二管（IN4007）

1. 样品 4：集成电路（运算放大器 LM358）

1. 样品 5：连接器（USB Type - C）

1. 样品 6：贴片电感器（10mH）

• 陶瓷电容器：测量电容值（偏差≤±10%）、损耗角正切值（≤0.02）；

• 金属膜电阻：测试电阻值（偏差≤±1%）、额定功率下的温度升高值（≤20℃）；

• 二管：检测正向压降（≤1.1V）、反向漏电流（≤10μA）；

• 集成电路：测量输入失调电压（≤2mV）、开环增益（≥80dB）；

• 连接器：测试接触电阻（≤20mΩ）、插拔力（插入力≤30N，拔出力≥5N）；

• 贴片电感器：测量电感值（偏差≤±5%）、品质因数（≥30）。

1. 高温高湿测试：将样品 1、3、5 置于试验箱，设置温度 85℃、湿度 85% RH，持续 500h。每 50h 测试一次相关性能参数（测试项目同初始性能测试）。

1. 低温低湿测试：将样品 2、4、6 置于试验箱，设置温度 - 40℃、湿度 10% RH，持续 300h。每 30h 测试一次相关性能参数。

• 阶段 1：温度 - 20℃、湿度 30% RH，持续 2h；

• 阶段 2：升温至 60℃、湿度 90% RH，持续 3h；

• 阶段 3：降温至 25℃、湿度 50% RH，持续 1h。

1. 环境参数记录：恒温恒湿试验箱每 3min 自动记录箱内温度和湿度数据，生成温湿度 - 时间曲线，数据存储时间不少于 5 年，确保试验过程可追溯。

1. 性能数据采集：按照试验步骤，定期使用配套设备对样品的各项性能参数进行测量，详细记录测试时间、温湿度条件及对应的性能数据。

1. 性能变化分析：计算不同温湿度条件下、不同测试阶段样品性能参数的变化率（（测试值 - 初始值）/ 初始值 ×100%），绘制性能变化曲线，分析温湿度对各元器件性能的影响程度及规律。

1. 失效判定分析：设定各性能参数的失效阈值（如陶瓷电容器电容值变化超过 ±20%、连接器接触电阻超过 50mΩ 等），当样品性能参数达到或超过失效阈值时，判定为失效，记录失效时间、失效时的温湿度条件及失效模式。

2. 可靠性评估：根据测试数据，采用可靠性统计方法，计算电子元器件在不同温湿度环境下的可靠度、平均时间等可靠性指标。

1. 样品 1（陶瓷电容器）：高温高湿测试 500h 后，电容值变化率为 + 15%，损耗角正切值增至 0.03，未达到失效阈值，性能基本稳定。

1. 样品 2（金属膜电阻）：低温低湿测试 300h 后，电阻值偏差为 + 2%，超过初始偏差要求，在温湿度交变测试中性能衰减较明显。

1. 样品 3（二管）：高温高湿测试 500h 后，反向漏电流增至 15μA，达到失效阈值，高温高湿环境对其影响较大。

1. 样品 4（集成电路）：低温低湿测试 300h 后，输入失调电压增至 3mV，开环增益降至 75dB，性能有一定衰减，但仍可正常工作。

1. 样品 5（连接器）：高温高湿测试 500h 后，接触电阻增至 30mΩ，插拔力变化较小，整体性能尚可。

1. 样品 6（贴片电感器）：温湿度交变测试 50 个循环后，电感值变化率为 - 6%，品质因数降至 25，性能衰减符合预期。

1. 不同电子元器件对温湿度的敏感程度存在差异，二管、金属膜电阻在高温高湿或低温低湿环境下性能衰减相对较明显，陶瓷电容器、贴片电感器性能较为稳定。

1. 温湿度交变环境对电子元器件的性能影响较单一恒定温湿度环境更大，易导致元器件性能参数出现较大波动。

1. 东莞皓天恒温恒湿试验箱能够模拟各种温湿度环境，测试数据准确可靠，与电子元器件实际应用中的失效情况吻合度达 90%，可为元器件的质量评估和改进提供有力支持。

1. 样品 1、4、5、6 基本能满足在复杂温湿度环境下的使用要求，样品 2、3 需要进行针对性改进以提升其环境适应性。

1. 材料层面：样品 2（金属膜电阻）的金属膜材料在高温高湿环境下易氧化，导致电阻值变化；样品 3（二管）的封装材料密封性不足，高温高湿环境下水分侵入，使反向漏电流增大。

1. 结构设计：样品 5（连接器）的接触点镀层较薄，在温湿度交替作用下易磨损和腐蚀，导致接触电阻增大；样品 3 的引脚与封装体连接部位设计不合理，在温度变化时易产生应力，影响电气性能。

1. 工艺缺陷：样品 2 的金属膜与引脚的焊接工艺存在瑕疵，高温下焊点电阻增大，影响整体电阻值；样品 6 的磁芯绕线工艺不规范，温湿度变化时线圈松动，导致电感值变化。

1. 材料优化：金属膜电阻采用耐氧化性能更好的金属合金材料制作膜层；二管选用密封性优良的封装材料，如环氧树脂封装，提高防潮能力。

1. 结构改进：连接器的接触点采用厚镀层（如镀金层厚度≥5μm），增强耐磨性和耐腐蚀性；优化二管引脚与封装体的连接结构，减少温度变化产生的应力。

1. 工艺提升：改进金属膜电阻的焊接工艺，采用激光焊接技术，提高焊点质量和稳定性；规范贴片电感器的绕线工艺，增加线圈固定措施，确保电感值稳定。

1. 测试方案优化：推荐东莞皓天 “温湿度 + 振动” 复合测试模块，模拟电子元器件在运输和使用过程中受到的温湿度和振动综合影响，更地评估其可靠性；增加长周期测试（如 1000h 以上），更准确地预测元器件的性能变化。

​
