振动试验箱产品抗震性能方案

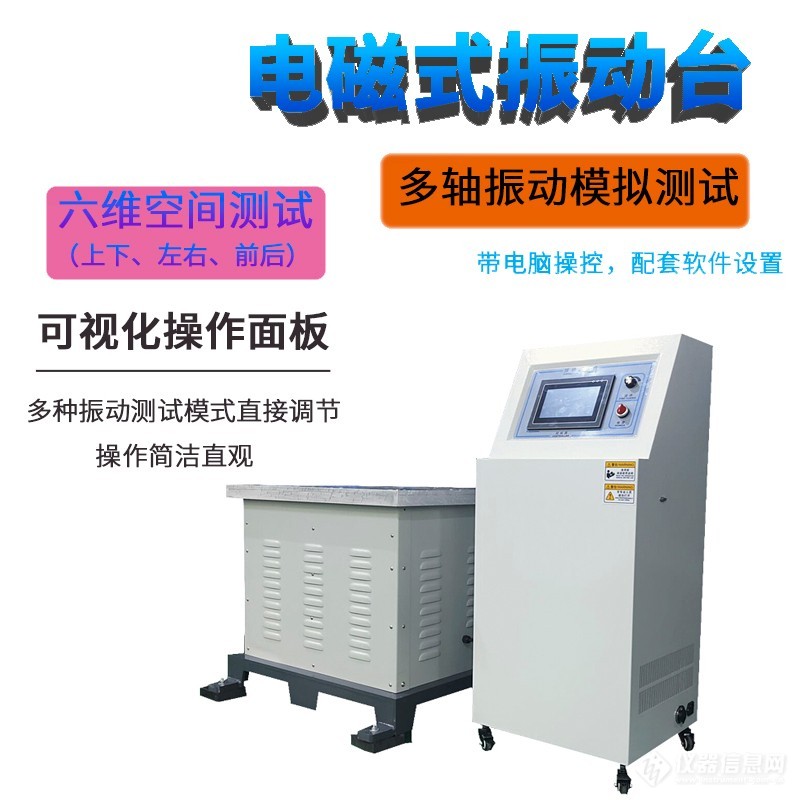

• 振动类型：支持正弦振动、随机振动、冲击振动等多种振动模式，可满足不同产品的测试需求；

• 频率范围：5Hz - 3000Hz，正弦振动频率精度 ±0.1Hz，随机振动频率分辨率 0.1Hz；

• 振幅范围：正弦振动位移 0 - 50mm（峰峰值），加速度 0 - 100g；随机振动加速度 0 - 50g，加速度谱密度 0.001 - 10g²/Hz；

• 负载：300kg，台面尺寸 1200mm×1200mm，采用高强度铝合金材质，表面经防滑处理；

• 振动方向：可实现垂直（Z 轴）、水平（X 轴、Y 轴）三个方向的振动，可单独或组合进行测试，切换方便快捷；

• 控制系统：采用 10 英寸触摸屏 + PLC 控制系统，可预设 100 组测试程序，每组程序可设置振动类型、频率、振幅、加速度、持续时间等参数，支持数据实时采集、存储与分析，可连接电脑进行远程控制与数据导出；

• 安全保护：具备过位移保护、过加速度保护、过电流保护、台面超载保护、温度保护等功能，确保设备及样品安全；

• 辅助装置：配备业的样品夹具，可根据样品尺寸进行调节，样品牢固安装；内置冷却系统，避免设备长时间运行过热。

• 动态信号分析仪（采样频率 0 - 100kHz，精度 ±0.5%，用于分析振动信号的频率成分、振幅等）

• 应变片与数据采集系统（应变测量范围 - 20000με - +20000με，精度 ±1με，检测产品结构的应变变化）

• 红外热像仪（分辨率 640×512，测温范围 - 20℃ - 150℃，精度 ±2℃，监测产品振动过程中的温度变化）

• 显微镜（放大倍数 50 - 1000 倍，观察产品微观结构的损伤情况）

• 万用表、示波器等电气性能检测仪器（用于测试产品振动过程中的电气参数变化）

1. 样品 1：笔记本电脑

1. 样品 2：汽车发动机 ECU（电子控制单元）

1. 样品 3：工业机器人手臂关节

1. 样品 4：航空航天连接器

1. 样品 5：LED 路灯

1. 样品 6：精密仪器仪表（如示波器）

• 频率扫描：从 5Hz 开始，以 1Hz/min 的速率递增至 300Hz，加速度保持 10g，记录样品的共振频率（当振幅出现明显增大时的频率）；

• 定频振动：在共振频率下，设置加速度 5g、10g、15g，分别持续 2h，每 30min 检测样品外观（是否有裂纹、变形）、电气性能（笔记本电脑的开关机、运行速度；仪器仪表的测量精度）。

• 振动条件：频率范围 20Hz - 2000Hz，加速度谱密度 0.1g²/Hz（20 - 500Hz）、0.01g²/Hz（500 - 2000Hz），总均方根加速度 10g，持续时间 48h；

• 测试过程：每 12h 检测 ECU 的信号传输准确性（误码率≤0.05%）、连接器的接触电阻（≤10mΩ）及密封性能（采用气压检测法，泄漏量≤0.05kPa/min）。

• 冲击条件：半正弦波，峰值加速度 50g，脉冲持续时间 11ms，分别在 X、Y、Z 三个方向各冲击 3 次；

• 测试后：检查机器人手臂关节的结构完整性（是否有零部件松动、断裂）、运动精度（偏差≤0.01mm）；LED 路灯的灯具外壳是否损坏、电气线路是否断路、亮度变化（偏差≤5%）。

1. 振动参数记录：振动试验箱每 1s 自动记录振动频率、振幅、加速度等参数，生成振动曲线，数据存储时间≥3 年，确保试验条件可追溯。

1. 样品性能数据：通过配套设备采集样品在振动过程中的应变值、温度变化、电气参数（电阻、电压、信号传输等）、外观及结构变化等数据。

1. 共振分析：利用动态信号分析仪对正弦振动测试数据进行分析，确定样品的共振频率及共振时的振幅、加速度，评估样品的共振风险。

1. 性能衰减分析：计算不同振动条件下样品性能参数的衰减率（如接触电阻增加率、测量精度下降率等），分析振动强度、持续时间与性能衰减的关系。

1. 统计与对比分析：对同一批次样品的测试数据进行统计处理，计算平均值、标准差，评估数据的重复性；对比不同样品在相同振动条件下的抗震性能差异，找出共性与个性问题。

1. 样品 1（笔记本电脑）：正弦振动测试中，共振频率为 120Hz，在 15g 加速度定频振动 2h 后，外壳出现轻微变形，硬盘读取速度下降 10%，整体抗震性能基本满足运输要求。

1. 样品 2（汽车发动机 ECU）：随机振动 48h 后，信号传输误码率为 0.03%，符合标准要求，无明显性能衰减，抗震性能良好。

1. 样品 3（工业机器人手臂关节）：冲击振动测试后，关节轴承出现轻微磨损，运动精度偏差增至 0.02mm，需进行结构改进。

1. 样品 4（航空航天连接器）：随机振动后，接触电阻增至 12mΩ，密封性能泄漏量 0.04kPa/min，接触可靠性略有下降，但仍在允许范围内。

1. 样品 5（LED 路灯）：冲击振动后，灯具外壳无损坏，电气线路正常，亮度偏差 3%，抗震性能满足户外使用需求。

1. 样品 6（精密仪器仪表）：正弦振动测试中，共振频率为 80Hz，10g 加速度定频振动后，测量精度下降 5%，需优化内部结构固定方式。

1. 不同类型产品的抗震性能存在差异，汽车发动机 ECU、LED 路灯抗震性能较好，工业机器人手臂关节、精密仪器仪表相对较弱。

1. 共振是影响产品抗震性能的关键因素，在共振频率下，产品性能衰减速度明显加快，结构易受损。

1. 东莞皓天振动试验箱能够模拟各类振动环境，测试数据与产品实际使用中的振动故障吻合度达 90%，可为产品抗震设计提供有效指导。

1. 样品 2、5 抗震性能满足相应应用场景要求，样品 1、3、4、6 存在一定抗震性能缺陷，需进行改进。

1. 结构设计：样品 3（工业机器人手臂关节）的轴承安装座结构强度不足，在冲击振动下产生形变，导致轴承磨损加剧；样品 6（精密仪器仪表）内部元件固定方式简单，采用普通螺丝固定，振动时易松动，影响测量精度。

1. 材料选择：样品 1（笔记本电脑）外壳采用普通 ABS 塑料，强度较低，在高加速度振动下易发生变形；样品 4（航空航天连接器）的接触弹片采用普通铜合金，弹性不足，振动后接触压力下降，导致接触电阻增大。

1. 工艺缺陷：样品 4（航空航天连接器）的密封胶涂抹不均匀，存在气泡，振动过程中气泡破裂，导致密封性能下降；样品 3 的关节装配过程中，零部件配合间隙过大，振动时产生额外冲击。

1. 结构优化：工业机器人手臂关节采用高强度合金材料制造轴承安装座，增加加强筋结构，提高结构强度；精密仪器仪表内部元件采用防震支架固定，支架选用弹性材料（如硅胶），减少振动传递。

1. 材料改进：笔记本电脑外壳采用 ABS + 玻纤复合材料，提高外壳强度和刚性；航空航天连接器的接触弹片选用铍铜合金，增强弹性和耐磨性，确保接触可靠。

1. 工艺提升：航空航天连接器密封胶采用自动化涂抹设备，确保涂抹均匀无气泡；工业机器人手臂关节装配时，严格控制零部件配合间隙，采用精密装配工艺。

1. 测试方案优化：推荐东莞皓天 “振动 + 温度” 复合测试模块，模拟产品在振动与温度变化同时存在的环境下的抗震性能，更贴近实际使用场景；增加振动耐久性测试（如 100 万次循环振动），评估产品抗震性能。

​
