《试验箱在智能建筑门窗领域的性能测试》

智能建筑门窗作为建筑节能与安全防护的关键组件，融合了传感、控制、驱动等智能模块，其性能受温度、湿度、风雨、电磁等环境因素影响显著。试验箱通过模拟各类环境与复杂工况，可全面评估智能门窗的密封性、耐久性、节能性及智能功能稳定性，为产品优化与行业标准制定提供科学依据。以下通过规范测试流程，解析试验箱在该领域的应用价值。

一、试验目的

本次试验旨在利用试验箱模拟智能建筑门窗的典型使用环境（如高温高湿、低温严寒、强风暴雨、电磁干扰等），测试其核心性能指标（气密性、水密性、抗风压性能、保温性能、智能控制系统响应速度）的变化。通过量化评估门窗在不同环境应力下的气密性等级（≥6 级）、水密性等级（≥3 级）、抗风压性能（≥5kPa）、传热系数（≤2.0W/(㎡・K)）及智能模块响应时间（≤1 秒）等关键参数，验证其是否满足 GB/T 31433-2015《建筑幕墙、门窗通用技术条件》及智能建筑相关标准。同时，分析环境因素对门窗结构（型材、密封件）与智能组件（传感器、电机、控制系统）的影响机制，为产品的材料选型、结构优化及智能功能升级提供数据支撑，最终提升智能建筑门窗的可靠性与节能效率。

二、实验 / 设备条件

（一）核心试验设备

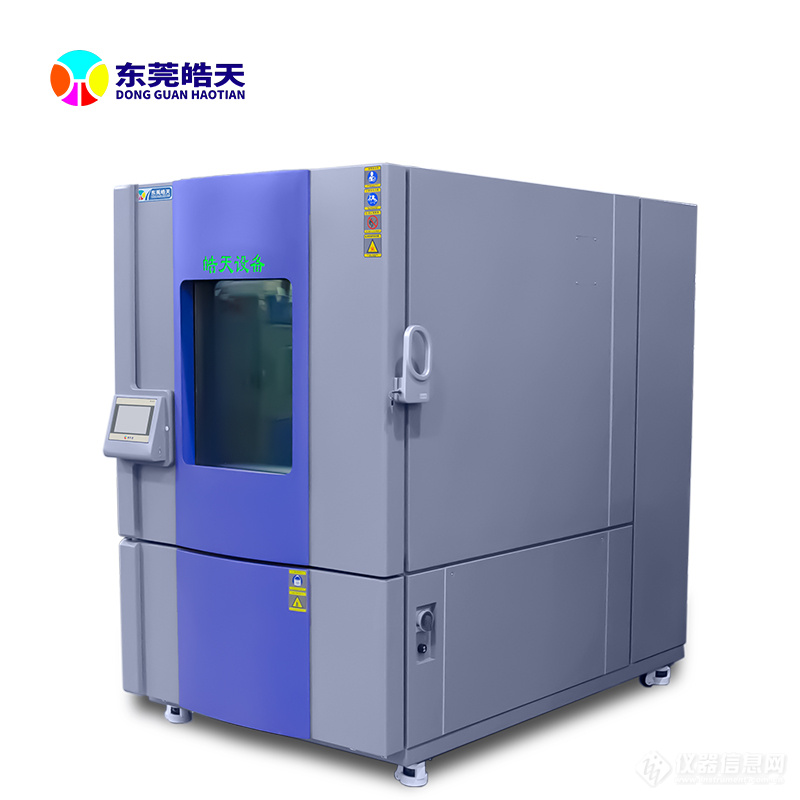

1. 高低温湿热试验箱：温度范围 - 30℃~70℃，湿度范围 10%~98% RH，舱体尺寸 3m×2m×2m，可容纳整樘门窗，模拟不同气候区的温湿度环境，测试门窗的保温性能与密封件耐老化性。

1. 风雨试验箱：可模拟风速 0~30m/s（对应 11 级风）、降雨量 0~500mm/h（暴雨级别），配备压力传感器与水量计量装置，评估门窗的抗风压性能与水密性。

1. 电磁兼容（EMC）试验箱：包含电磁干扰（EMI）与抗扰度（EMS）测试模块，频率范围 30MHz~1GHz，场强 0~30V/m，测试智能门窗控制系统的抗电磁干扰能力。

1. 门窗物理性能检测系统：集成压力传感器（精度 ±1Pa）、热流计（精度 ±2%）、位移传感器（精度 ±0.01mm），同步测量气密性、传热系数及结构变形量。

1. 耐久性测试平台：可模拟门窗开启 / 关闭动作（速度 0~0.5m/s），累计次数可达 10 万次，配合高低温环境，测试智能驱动系统的寿命。

（二）辅助设备

温湿度记录仪、红外热像仪、电磁频谱分析仪、数据采集仪（采样频率 1kHz）、标准光源（模拟自然光干扰）。

三、试验样品

选取 3 类主流智能建筑门窗，覆盖不同应用场景：

1. 智能铝合金推拉窗（W1）：适用于高层住宅，具备风雨感应自动关闭功能，配备温湿度传感器与直流电机驱动系统，重点测试抗风压性能与智能响应速度。

1. 智能断桥铝平开门（W2）：应用于商业楼宇入口，集成人脸识别与自动启闭功能，采用伺服电机与无线通信模块，重点测试密封性、电磁兼容性及电机耐久性。

2. 智能木铝复合窗（W3）：针对住宅设计，具备保温节能与远程控制功能，木材表面做防腐处理，重点测试温湿度变化对结构稳定性及保温性能的影响。

四、试验步骤及条件

（一）基准性能测试

在标准环境（25℃、50% RH、无风无雨、无电磁干扰）下，对门窗进行初始性能标定：

• 气密性测试：在门窗两侧施加 10Pa、20Pa、30Pa 压力差，测量空气渗透量（单位 m³/(h・m)），评定气密性等级；

• 水密性测试：施加 300Pa 压力，模拟中雨（100mm/h），观察门窗内侧是否渗水，记录渗水点位置与时间；

• 抗风压测试：逐步施加 0~5kPa 风压（每级增加 0.5kPa），测量门窗变形量（要求≤L/150，L 为受力杆件长度）；

• 保温性能测试：在门窗两侧设置 15℃温差（一侧 25℃，一侧 10℃），用热流计测量传热系数 K 值；

• 智能功能测试：触发风雨传感器（模拟风速 5m/s、降雨量 20mm/h），记录门窗从感应到关闭的响应时间；远程发送启闭指令，测试无线通信成功率（要求≥99%）。

（二）环境性能测试

1. 温湿度应力测试：

• 高温高湿：60℃、90% RH，持续 48 小时（模拟热带雨季），每 12 小时重复气密性与保温性能测试，观察密封胶条是否出现软化、变形；

• 低温冷冻：-20℃、30% RH，持续 24 小时（模拟北方冬季），测试智能电机的启动成功率（要求≥95%），检查木材是否开裂、金属件是否结露。

1. 风雨联合测试：

• 强风暴雨：在风雨试验箱中施加 15m/s 风速（7 级风）+ 300mm/h 降雨量，持续 2 小时，测试门窗水密性等级变化；

• 风压交变：0~5kPa 风压循环加载（每循环 10 分钟），共 100 次循环，测量门窗结构是否出现永久性变形或连接件松动。

1. 电磁干扰测试：

• 在 EMC 试验箱中施加 30MHz~1GHz 电磁干扰（场强 10V/m），模拟周边基站、电机设备的干扰，测试智能控制系统的指令响应准确率（要求≥98%）；

• 叠加无线信号干扰（2.4GHz 频段，同频干扰强度 - 60dBm），评估远程控制的延迟时间变化。

1. 耐久性测试：

• 在高低温循环环境（-10℃~40℃，每 8 小时切换一次）下，模拟门窗启闭动作（每天 1000 次），累计 5 万次后，测试智能驱动系统的运行噪音（要求≤55dB）、启闭到位精度（偏差≤2mm）。

（三）复合场景测试

模拟 “夏季高温（35℃）+ 突发雷暴（风速 12m/s + 降雨 200mm/h）+ 电磁干扰” 的复合场景，持续 3 小时：

• 第 1 小时：高温环境下测试保温性能与智能系统待机功耗；

• 第 2 小时：开启风雨试验与电磁干扰，记录门窗应急关闭的响应速度与密封性；

• 第 3 小时：恢复标准环境，评估门窗性能及智能功能的恢复能力。

五、数据采集与分析

1. 环境参数记录：试验箱自动存储温度、湿度、风速、降雨量、电磁干扰强度等数据，确保测试条件可追溯。

1. 门窗性能数据：

• 物理性能：计算不同环境下的气密性等级变化率、水密性失效时间、抗风压极限值、传热系数增幅；

• 智能功能：统计传感器响应延迟时间（与基准值对比）、电机故障次数、通信丢包率；

• 结构状态：用红外热像仪拍摄门窗表面温度分布（评估保温层失效），用显微镜观察密封件老化裂纹长度。

1. 对比分析：用柱状图展示 3 类门窗在各项测试中的性能衰减差异；用折线图分析温湿度、风压与气密性的相关性（如温度每升高 10℃，空气渗透量增加比例）。

六、实验结果与结论

（一）单项测试结果

1. 温湿度影响：

• W3 在 - 20℃低温下，木材拼接处出现 0.1mm 微裂，导致气密性等级从 6 级降至 5 级；高温高湿环境中，W1 的密封胶条软化，空气渗透量增加 30%；

• W2 的智能电机在 - 20℃时启动电流增大 20%，100 次启动中出现 3 次延迟（响应时间从 0.8 秒增至 1.5 秒），但未出现失效。

1. 风雨环境影响：

• W1 在 15m/s 风速 + 300mm/h 降雨量测试中，窗扇与边框缝隙处出现渗水（较基准测试提前 15 分钟），水密性等级从 4 级降至 3 级；

• 风压交变测试后，W2 的合页连接件出现 0.5mm 位移，变形量增至 L/140（接近限值），抗风压性能下降 10%。

1. 电磁与耐久性影响：

• W2 在 1GHz 电磁干扰下，无线通信成功率从 99.5% 降至 97%，出现 2 次指令误动作；W1 因采用有线通信，未受电磁干扰影响；

• 耐久性测试后，W3 的电机运行噪音增至 60dB（超标），启闭到位偏差达 3mm，主要因齿轮箱润滑脂在高低温循环中失效。

1. 复合场景测试：

• W1 在高温 + 雷暴 + 电磁干扰下，从感应到关闭的响应时间从基准 1.0 秒延长至 1.8 秒，但仍能完成关闭动作，未出现渗水；

• W2 的传热系数在复合场景后从 1.8W/(㎡・K) 增至 2.2W/(㎡・K)，因高温导致隔热条性能临时衰减，恢复环境后 2 小时可恢复至 1.9W/(㎡・K)。

（二）总体结论

试验箱通过多维度环境模拟，揭示了智能建筑门窗的性能短板与优化方向：

• 材料选择决定环境适应性：采用三元乙丙（EPDM）密封胶条的 W1 在高温高湿下性能衰减率（15%）低于采用普通橡胶条的 W3（30%）；断桥铝型材的 W2 保温性能受温度影响较小（波动≤5%），优于木铝复合的 W3（波动 12%）；

• 智能组件需强化环境防护：具备 IP65 防护等级的电机（W1）在风雨测试中故障率（2%）远低于 IP54 等级的电机（W3，15%）；有线通信的抗干扰能力（W1 误码率 0.1%）显著优于无线通信（W2 误码率 3%）；

• 结构设计影响耐久性：采用不锈钢连接件的 W2 在风压循环测试中变形量（L/140）小于铝合金连接件的 W1（L/130），证明材料强度对结构稳定性的关键作用。

试验结果表明，试验箱能精准定位智能门窗在实际应用中的性能瓶颈，为材料升级（如换用耐候性密封胶条）、结构优化（如增加加强筋）、智能模块防护（如提升电机防水等级）提供量化依据，助力产品在复杂环境中实现 “节能 + 可靠 + 智能” 的协同性能。

七、失效分析与改进建议

（一）失效原因分析

1. 材料缺陷：

• 密封件：W3 的橡胶密封条耐温范围窄（-10℃~50℃），低温下硬化导致气密性下降，高温下易老化开裂；

• 结构材料：W3 的木材未做深度防腐处理，高湿环境下含水率上升 5%，导致拼接处开裂；W1 的铝合金型材壁厚不足（1.2mm），抗风压变形量接近限值；

• 智能组件：W2 的电机轴承未采用高温润滑脂，高低温循环后摩擦系数增大，导致噪音超标与启闭偏差。

1. 智能系统局限：

• 传感器：W1 的风雨传感器安装位置不合理（靠近玻璃反射区），强阳光下易出现误触发（模拟测试中误动作 3 次）；

• 通信模块：W2 的无线模块未采用跳频技术，在同频干扰下数据传输丢包率增至 5%；

• 控制算法：缺乏环境自适应调整，如低温时未增加电机启动电压，导致启动延迟。

1. 结构设计不足：

• 排水系统：W1 的排水孔直径仅 5mm，暴雨时排水不畅，导致水密性下降；

• 连接件：W2 的合页与型材连接采用自攻螺丝，风压循环后出现松动（扭矩从 20N・m 降至 15N・m）。

（二）改进建议

1. 材料升级：

• 密封件：采用耐温 - 40℃~80℃的 EPDM 密封胶条，表面增加耐磨涂层，提升老化寿命（目标≥10 万次启闭）；

• 结构材料：W3 的木材更换为经过高温碳化处理的防腐木（含水率控制在 8%±2%）；W1 的铝合金型材壁厚增至 1.4mm，关键部位采用加强筋设计；

• 智能组件：电机轴承填充高温润滑脂（适用温度 - 30℃~120℃），壳体升级至 IP66 防护等级，适应风雨环境。

1. 智能系统优化：

• 传感器：W1 的风雨传感器增加遮阳罩，采用双传感器交叉验证（风速 + 雨量），降低误触发率至≤0.1%；

• 通信模块：W2 的无线模块升级为跳频通信（支持 2.4GHz/5GHz 双频段），加入数据重传机制，确保通信成功率≥99.8%；

• 控制算法：开发环境自适应逻辑，低温时自动提升电机启动电压（增幅 10%~20%），高温时降低待机功耗（目标≤1W）。

1. 结构设计改进：

• 排水系统：W1 的排水孔直径增至 8mm，增加导流槽设计，排水能力提升至≥5L/min；

• 连接件：W2 的合页采用不锈钢螺栓连接（扭矩≥25N・m），增加防松垫圈，确保风压循环后无松动。

1. 测试标准完善：

• 在智能门窗标准中增加 “温湿度 - 风雨 - 电磁” 复合环境测试要求，更贴近实际使用场景；

• 制定智能驱动系统的耐久性分级标准（A/B/C 级，对应 5 万 / 10 万 / 15 万次启闭寿命），指导用户按需选型。

通过试验箱的精准测试与针对性改进，智能建筑门窗的气密性等级可稳定保持 6 级，传热系数降至 1.6W/(㎡・K) 以下，智能功能响应时间≤1 秒，显著提升其在复杂环境中的可靠性与节能效益。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
