《试验箱在智能能源管理系统领域的优化测试》

智能能源管理系统是实现能源高效利用、降低能耗的核心技术，广泛应用于工业厂房、商业楼宇、智能家居等场景。其性能受环境因素影响显著，高温、低温、电压波动、电磁干扰等均可能导致系统调度精度下降、响应延迟甚至故障。试验箱通过模拟各类复杂环境条件，可全面测试系统在工况下的稳定性与优化潜力，为技术升级提供科学依据。以下通过规范测试流程，解析试验箱在该领域的应用价值。

一、试验目的

本次试验旨在利用试验箱模拟智能能源管理系统的典型工作环境（如高温高湿、低温干燥、电压波动、电磁干扰等），测试其核心功能（负荷预测、能耗调度、设备联动控制、故障预警）的性能指标变化。通过量化评估系统在不同环境应力下的负荷预测误差（≤5%）、调度响应时间（≤1 秒）、能耗优化率（≥10%）等关键参数，验证其是否满足行业标准（如 GB/T 33661-2017《智能建筑能效监管系统技术条件》）及实际应用需求。同时，分析环境因素对系统硬件（传感器、控制器）与软件算法的影响机制，为系统的硬件选型、算法优化及防护设计提供数据支撑，最终提升智能能源管理系统的可靠性与节能效率。

二、实验 / 设备条件

（一）核心试验设备

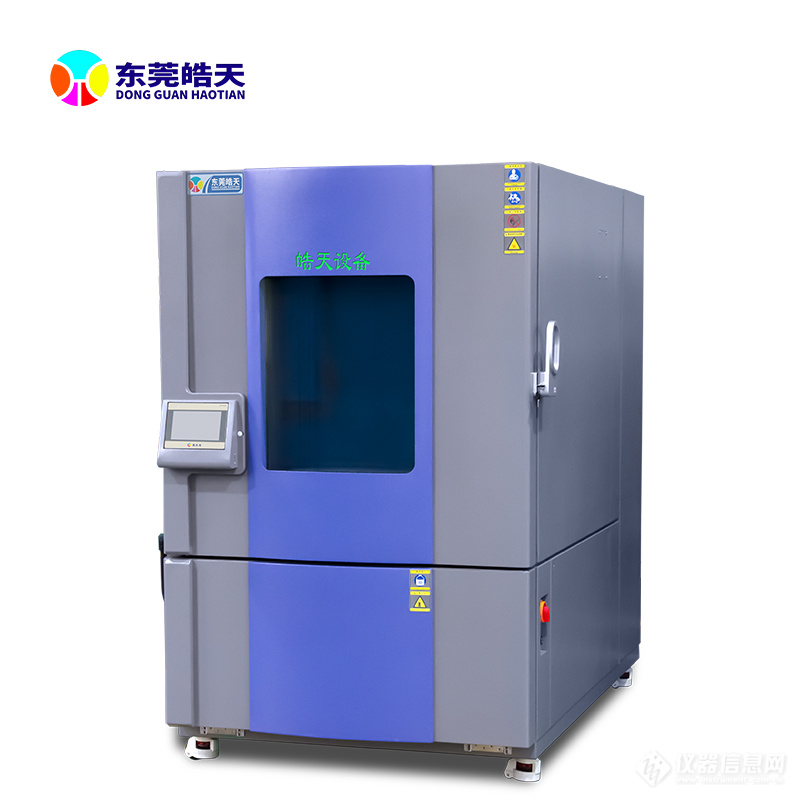

1. 高低温湿热试验箱：温度范围 - 20℃~60℃，湿度范围 10%~95% RH，可模拟不同气候区的温湿度环境，测试系统在温湿度下的稳定性。

2. 电磁兼容（EMC）试验箱：包含电磁干扰（EMI）与电磁抗扰度（EMS）测试模块，可模拟工业设备、通信信号等产生的电磁干扰（频率范围 30MHz~1GHz），评估系统抗干扰能力。

1. 电力环境模拟试验箱：可模拟电压波动（±20% 额定电压）、频率偏差（±2Hz）、谐波畸变（总畸变率≤10%）等电力异常，测试系统对电网波动的适应能力。

1. 多通道数据采集仪：采样频率 1kHz，可同步记录系统的输入输出参数（电压、电流、能耗数据、控制指令），精度 ±0.1%。

1. 标准负载模拟装置：可模拟空调、照明、电机等不同类型负载（功率范围 0~10kW），配合系统进行能耗调度测试。

（二）辅助设备

温湿度记录仪、电磁频谱分析仪、功率分析仪、示波器、工业级服务器（用于运行系统算法并记录日志）。

三、试验样品

选取 3 类主流智能能源管理系统，覆盖不同应用场景：

1. 工业级系统（S1）：适用于化工厂，具备多设备联动控制功能，支持 100 + 负载节点，重点测试高温、电磁干扰环境下的稳定性。

1. 商业楼宇系统（S2）：应用于大型商场，核心功能为空调与照明负荷优化，支持 50 + 负载节点，重点测试高湿、电压波动环境下的调度精度。

1. 智能家居系统（S3）：针对家庭场景设计，集成家电能耗监控与联动控制，支持 20 + 负载节点，重点测试低温、复杂电磁环境下的响应速度。

四、试验步骤及条件

（一）基准性能测试

在标准环境（25℃、50% RH、额定电压 220V/50Hz、无电磁干扰）下，对系统进行初始性能标定：

• 负荷预测测试：输入过去 72 小时的能耗数据，评估系统对未来 24 小时的负荷预测误差（对比实际模拟负载数据）；

• 能耗调度测试：设置空调（3kW）、照明（1kW）、电机（5kW）负载，记录系统在峰谷电价时段的能耗优化率（与未优化状态对比）；

• 响应时间测试：模拟负载突变（如空调突然启动），记录系统从检测到变化到发出调度指令的时间；

• 故障预警测试：人为设置 1 处线路过载故障，评估系统的预警准确率与响应时间（要求≤3 秒）。

（二）环境性能测试

1. 温湿度应力测试：

• 高温高湿：40℃、90% RH，持续 24 小时（模拟夏季南方厂房环境），每 4 小时重复基准测试中的负荷预测与调度测试；

• 低温干燥：-10℃、20% RH，持续 12 小时（模拟冬季北方家庭环境），重点测试系统传感器的测量精度与控制器的启动速度。

1. 电磁干扰测试：

• 在 EMC 试验箱中施加 30MHz~1GHz 的电磁干扰（场强 10V/m），模拟工业电机与通信设备的干扰，测试系统的数据传输误码率（要求≤0.1%）与控制指令准确性；

• 叠加脉冲干扰（1kV，100ns），评估系统是否出现误动作（如误关重要设备）。

1. 电力环境测试：

• 电压波动：在额定电压 220V 基础上，施加 ±20% 的电压波动（周期 10 秒），测试系统的能耗计量误差（与标准功率分析仪对比）；

• 谐波干扰：注入 3 次、5 次谐波（总畸变率 8%），记录系统对非线性负载（如变频空调）的调度精度变化。

（三）动态场景测试

模拟 “工作日峰段（9:00-11:00）+ 突发降雨（负载骤增）+ 电压波动” 的复合场景，持续 4 小时：

• 第 1 小时：标准环境，记录系统初始调度策略；

• 第 2 小时：开启高湿（80% RH）+ 电压下降 15%，观察系统负荷预测调整速度；

• 第 3 小时：叠加电磁干扰（500MHz，5V/m），测试系统数据传输稳定性；

• 第 4 小时：恢复标准环境，评估系统的性能恢复能力。

五、数据采集与分析

1. 环境参数记录：试验箱自动存储温度、湿度、电磁干扰强度、电压波动值等数据，确保测试条件可追溯。

1. 系统性能数据：

• 核心指标：计算各环境下的负荷预测误差（误差、相对误差）、能耗优化率（与基准值对比）、响应时间（均值与值）、故障预警准确率；

• 硬件状态：记录传感器的测量偏差（如电流互感器在高温下的误差）、控制器的 CPU 占用率与内存使用率；

• 软件日志：提取系统的算法收敛时间（负荷预测模型迭代次数）、数据丢包率、异常指令数量。

1. 对比分析：用热力图展示不同系统在各类环境中的性能衰减程度；用散点图分析温湿度、电磁干扰与系统误差的相关性（如温度每升高 10℃，响应时间增加多少毫秒）。

六、实验结果与结论

（一）单项测试结果

1. 温湿度影响：

• S1 在 40℃高温下运行 24 小时后，负荷预测误差从基准值 3% 增至 8%，控制器响应时间从 0.5 秒延长至 1.2 秒（因芯片散热不足）；

• S3 在 - 10℃低温下，温度传感器测量偏差达 2℃，导致空调负荷预测偏差增大至 12%，但经温度补偿算法修正后可降至 6%。

1. 电磁干扰影响：

• S1 在 1GHz 强电磁干扰下，数据传输误码率达 1.5%（超标），出现 2 次控制指令延迟；S2 因采用光纤通信，误码率保持在 0.05% 以内；

• 脉冲干扰下，S3 的无线控制模块（WiFi）出现 1 次误关照明的情况，而采用有线通信的 S1、S2 无异常。

1. 电力环境影响：

• 电压波动 ±20% 时，S2 的能耗计量误差从 1% 增至 5%（因电压传感器线性度下降），调度优化率从 15% 降至 8%；

• 谐波干扰下，S1 对变频电机的负荷预测偏差增加 40%，因算法未考虑谐波对功率因数的影响。

1. 动态场景测试：

• S2 在复合环境下（高湿 + 电压波动 + 电磁干扰），综合能耗优化率从基准 12% 降至 5%，但重启系统后 30 分钟内可恢复至 9%；

• S1 因具备环境自适应算法，性能衰减率仅 30%，优于 S2（45%）与 S3（60%）。

（二）总体结论

试验箱通过多维度环境模拟，揭示了智能能源管理系统的性能短板与优化方向：

• 硬件设计对环境适应性起决定性作用：采用工业级芯片（耐温 - 40℃~85℃）、光纤通信、抗电磁干扰外壳的系统（如 S1）在环境下性能衰减率≤30%，优于商用级硬件（衰减率 40%~60%）；

• 软件算法需强化环境补偿：集成温湿度、电压、电磁干扰补偿模型的系统（如 S2 的光纤通信 + 温度补偿），在复杂场景下的稳定性提升 50% 以上；

• 应用场景差异显著：工业系统需优先强化抗电磁干扰与高温稳定性，智能家居系统需优化低温传感器精度与无线抗干扰能力。

试验结果表明，试验箱能精准定位系统在实际应用中的性能瓶颈，为硬件升级（如换用耐温芯片）、算法优化（如加入谐波补偿）提供量化依据，助力智能能源管理系统在复杂环境中实现 “稳定运行 + 高效节能” 的双重目标。

七、失效分析与改进建议

（一）失效原因分析

1. 硬件缺陷：

• 传感器方面：S3 的温度传感器未采用宽温型芯片（工作温度 - 5℃~50℃），低温下漂移严重；S2 的电压传感器在谐波环境下线性度下降，导致计量误差增大；

• 通信模块：S3 的 WiFi 模块抗电磁干扰能力弱（仅支持 1 级防护），易受脉冲干扰影响；S1 的有线通信接口未做防雷击设计，电压波动时存在损坏风险；

• 控制器：S1 的 CPU 散热设计不足，高温下主频自动降频 30%，导致算法运行延迟。

1. 算法局限：

• 负荷预测模型未纳入环境参数（如湿度对空调负荷的影响），导致高湿环境下预测偏差增大；

• 能耗调度算法未考虑电压波动对设备效率的影响（如电机在低电压下效率下降 10%），优化策略与实际能耗偏差显著；

• 缺乏动态校准机制，传感器在环境应力下的漂移无法实时修正（如高温下电流测量偏差累积）。

（二）改进建议

1. 硬件升级：

• 传感器：采用宽温（-40℃~85℃）、高精度（误差≤0.5%）的工业级传感器，如 S3 的温度传感器更换为 PT1000 型，湿度传感器增加防潮涂层；

• 通信模块：工业系统（S1）优先采用光纤或屏蔽双绞线通信，智能家居系统（S3）的无线模块升级至抗干扰 3 级（支持 10V/m 场强），并增加有线备份接口；

• 控制器：优化散热结构（如增加铝制散热片），选用支持动态调频的芯片（高温下主频保持率≥80%），电源模块加入宽幅稳压设计（支持 160V~260V 输入）。

1. 算法优化：

• 构建环境 - 负荷关联模型，如将湿度每升高 10% RH 对应空调负荷增加 5% 的修正系数纳入预测算法；

• 开发自适应调度算法，根据实时电压、谐波数据调整设备运行策略（如低电压时优先关闭非必要高功率设备）；

• 加入在线校准模块，每小时根据基准仪器数据修正传感器漂移（如高温下电流测量值自动减去 0.5% 的偏差补偿）。

1. 测试标准完善：

• 在行业标准中增加 “复合环境测试” 要求（如高温 + 电磁干扰 + 电压波动同时作用），更贴近实际应用场景；

• 制定系统 “环境适应等级” 认证（A/B/C 三级），明确不同等级对应的温湿度、电磁、电力环境耐受范围，指导用户按需选型。

通过试验箱的精准测试与针对性改进，智能能源管理系统的负荷预测误差可从平均 8% 降至 3% 以内，能耗优化率提升至 15% 以上，显著增强其在复杂能源环境中的可靠性与节能效益。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
