《试验箱在智能仓储货架领域的空间利用率测试》

智能仓储货架是现代物流仓储系统的核心组成部分，其空间利用率直接影响仓储效率、运营成本及货物存取的便捷性。在实际应用中，货架需适应不同环境条件（如温度变化导致的材料伸缩、湿度影响下的结构稳定性），这些因素可能间接影响货架的实际可用空间。试验箱通过模拟各类环境应力，可精准测试智能仓储货架在不同条件下的空间参数变化，为优化货架设计、提升空间利用率提供科学依据。以下通过规范测试流程，解析试验箱在该领域的应用价值。

一、试验目的

本次试验旨在借助试验箱模拟智能仓储货架的典型工作环境（如高温、低温、湿度变化、振动等），测试其关键空间参数（如层间距、立柱间距、横梁承重后的挠度）在环境应力下的变化规律。通过量化评估货架在不同环境中的空间利用率衰减程度（如因材料热胀冷缩导致的实际可用高度变化），验证其是否满足设计标准（如层高误差≤5mm）及仓储场景的实际需求（如货物存取时的空间兼容性）。同时，分析环境因素对货架结构稳定性的影响，为货架的材料选型、结构优化（如伸缩缝设计）及安装调试提供数据支撑，最终提升智能仓储系统的空间利用效率。

二、实验 / 设备条件

（一）核心试验设备

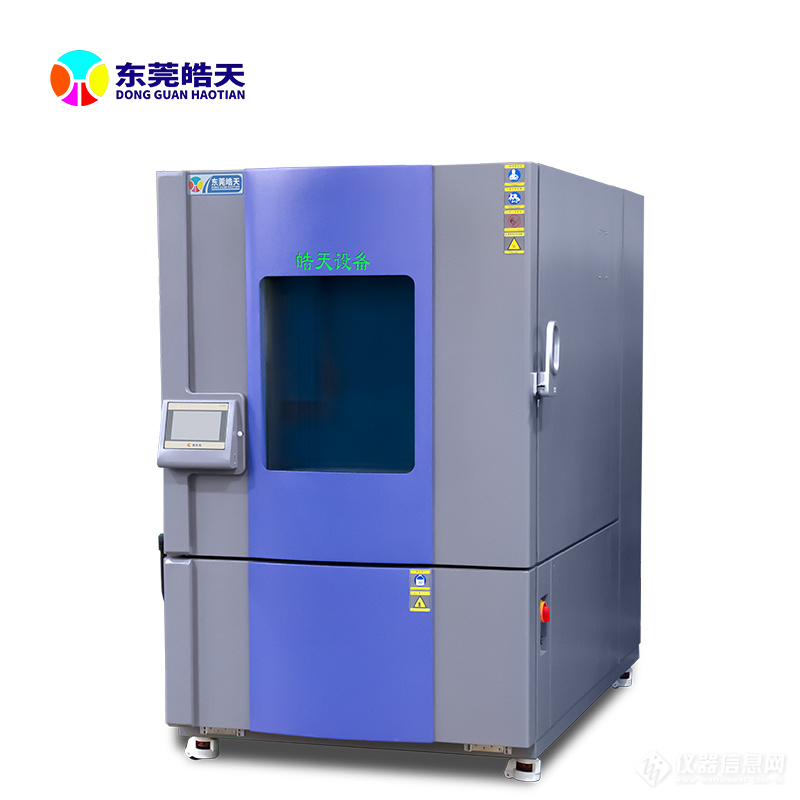

1. 高低温试验箱：温度范围 - 20℃~60℃，可模拟仓库夏季高温与冬季低温环境，箱内空间≥5m³，满足小型货架单元的整体测试。

1. 湿热试验箱：温度范围 10℃~50℃，湿度范围 30%~95% RH，模拟沿海地区高湿环境，测试木材、金属等材料的吸湿膨胀对空间的影响。

2. 振动试验台：承载 1000kg，频率范围 1~100Hz，模拟货架在货物频繁存取、叉车作业时的振动冲击，测试结构稳定性对空间参数的影响。

3. 三维空间测量仪：精度 ±0.1mm，可实时扫描货架的层间距、立柱垂直度、横梁水平度等空间参数，生成三维模型对比分析。

4. 承重测试系统：含液压加载装置（载荷 5000kg）、应力传感器，模拟货物重量对货架横梁的压迫，测试挠度对空间的影响。

（二）辅助设备

激光测距仪（快速测量层间距）、百分表（监测横梁挠度）、温湿度记录仪（实时记录试验环境参数）、材料力学试验机（测试货架材料的热胀冷缩系数）。

三、试验样品

选取 3 类主流智能仓储货架，每类含 2 种结构设计（A 为传统螺栓连接，B 为快装式卡扣连接）：

1. 重型横梁式货架：A1（钢材 Q235）、B1（钢材 Q355），层高 2m，层载 3000kg，重点测试承重与温度变化对层间距的影响。

1. 中型层板式货架：A2（钢木结构，层板为多层实木板）、B2（全钢结构，层板为冷板），层高 1.5m，层载 500kg，重点测试湿度对层板膨胀及空间的影响。

1. 智能穿梭车货架：A3（双立柱设计）、B3（单立柱设计），层高 1.2m，适配自动化穿梭车，重点测试振动与长期承重对轨道间距（影响穿梭车通行空间）的影响。

四、试验步骤及条件

（一）初始空间参数基准测试

在标准环境（25℃、50% RH）下，对样品进行初始参数记录：

• 层间距：测量每层货架上、中、下 3 个点的垂直距离，取平均值（要求设计值 ±3mm）；

• 立柱间距：测量同一层两立柱的水平距离（前、中、后 3 点），取平均值；

• 横梁挠度：在横梁中点施加 50% 额定载荷，记录挠度值（要求≤L/200，L 为横梁跨度）；

• 空间利用率：按标准货箱（600mm×400mm×300mm）计算每层可容纳数量，及货架整体的空间填充率（货物体积 / 货架总容积）。

（二）高低温环境测试

1. 高温测试：将货架单元置于 50℃环境中持续 24 小时，期间每 4 小时用三维空间测量仪扫描一次，记录层间距、立柱间距的变化；

1. 低温测试：在 - 15℃环境中放置 24 小时，同样每 4 小时测量空间参数，对比高低温下的尺寸变化差异；

1. 温度循环：25℃（2 小时）→50℃（2 小时）→-15℃（2 小时）→25℃（2 小时），重复 10 次，测试材料疲劳导致的空间参数漂移。

（三）湿热与承重测试

1. 湿热测试：将层板式货架置于 40℃/90% RH 环境中 72 小时，每天测量层板的厚度膨胀量（重点测试木质层板）及层间距变化，评估货物放置时的空间兼容性；

1. 承重与环境复合测试：在 30℃/80% RH 环境中，对横梁施加 100% 额定载荷，持续 48 小时，每 6 小时记录横梁挠度及层间距变化，模拟高温高湿下满载对空间的影响。

（四）振动与长期运行测试

1. 振动测试：将货架固定在振动试验台，以 10~50Hz 扫频振动 2 小时（模拟叉车作业振动），期间每 30 分钟测量立柱垂直度（影响货物存取空间）及轨道间距（针对穿梭车货架）；

1. 长期运行测试：在标准环境下，对货架进行 1000 次 “满载 - 空载” 循环（每次加载 30 分钟，卸载 30 分钟），每 100 次记录一次空间参数，评估结构疲劳对空间利用率的长期影响。

五、数据采集与分析

1. 环境参数记录：试验箱自动存储温度、湿度、振动频率等数据，确保测试条件的一致性与可追溯性。

1. 空间参数采集：

• 核心指标：用三维空间测量仪每 4 小时记录层间距误差（实测值 - 设计值）、立柱垂直度偏差（≤1mm/m）、横梁挠度值；

• 空间利用率：计算不同环境下货架可容纳标准货箱的数量变化（如因层间距缩小导致货箱无法放置的数量）；

• 结构稳定性：统计货架在振动、承重下的异响、变形次数，及空间参数的波动范围。

1. 对比分析：用折线图展示不同环境因素（温度、湿度、振动）对空间参数的影响趋势（如温度每变化 10℃，层间距的变化量）；用柱状图对比 A、B 两类结构设计在相同测试条件下的空间利用率差异。

六、实验结果与结论

（一）单项测试结果

1. 高低温测试：

• 重型货架 A1（Q235 钢）在 50℃时层间距增大 2.1mm，-15℃时缩小 1.8mm，温度循环后误差稳定在 ±2mm 内；B1（Q355 钢）因材料热胀系数更低，层间距变化仅 ±1.2mm，更适合温差大的仓库。

• 穿梭车货架 A3（双立柱）在温度循环后轨道间距变化 0.5mm，不影响穿梭车通行；B3（单立柱）变化 1.2mm，出现 2 次穿梭车卡顿，需重新校准轨道。

1. 湿热与承重测试：

• 中型货架 A2（木质层板）在高湿环境下层板厚度增加 3mm，导致层间距缩小，标准货箱放置数量减少 5%；B2（冷板层板）无明显膨胀，空间利用率保持稳定。

• 复合测试中，A1 在高温高湿满载下横梁挠度达 L/180（超标），层间距缩小 3mm；B1 挠度为 L/220（达标），层间距变化≤1mm。

1. 振动与长期运行测试：

• 振动测试后，A 类螺栓连接货架立柱垂直度偏差 0.8mm/m，B 类卡扣连接偏差 1.5mm/m（因卡扣松动），需定期紧固；

• 长期运行 1000 次循环后，A1 空间利用率下降 2%（因横梁轻微变形），B1 下降 1%，整体仍满足设计要求。

（二）总体结论

试验箱通过多环境模拟，清晰展现了不同类型智能仓储货架的空间参数变化规律：

• 材料与结构设计对空间稳定性影响显著：Q355 钢货架（B1）、全钢结构（B2）、双立柱设计（A3）在环境应力下的空间参数波动更小，空间利用率衰减率≤1%，适合对空间精度要求高的自动化仓储场景；

• 环境因素中，温度变化对金属货架空间参数影响（层间距误差 ±2mm），湿度对木质层板货架影响显著（空间利用率下降 5%），振动主要影响卡扣连接货架的结构稳定性（垂直度偏差增大）。

试验结果表明，试验箱能有效评估智能仓储货架在实际环境中的空间表现，为货架选型（如高湿地区优先选全钢货架）、结构优化（如增加伸缩缝）提供关键数据，助力提升仓储空间利用率。

七、失效分析与改进建议

（一）失效原因分析

1. 材料与设计缺陷：

• 木质层板（A2）因吸湿膨胀导致层间距缩小，主要原因是未做防潮处理（如涂覆防水漆），木材含水率控制不足（＞12%）；

• 卡扣连接货架（B 类）在振动后出现松动，因卡扣材质为普通塑料，长期受力后弹性衰减，导致立柱间距偏差增大；

• 普通钢材（A1）热胀冷缩系数较高，在温差大的仓库中易出现层间距波动，影响货物存取兼容性。

1. 结构稳定性不足：

• 横梁在高温高湿下挠度超标（A1），因未采用加强筋设计，且材料屈服强度在高温下下降 10%；

• 穿梭车货架 B3（单立柱）轨道间距变化超标，因立柱与轨道连接点未做缓冲设计，温度变化时应力集中导致变形。

（二）改进建议

1. 材料与结构优化：

• 木质层板需进行深度防潮处理（如浸渍酚醛树脂），控制含水率在 8%~10%，或替换为防潮刨花板、钢层板；

• 卡扣连接部件改用高强度尼龙（耐温 - 40℃~80℃），增加卡扣与立柱的咬合深度（≥5mm），并添加防松垫片；

• 温差大的地区优先选用低合金高强度钢（如 Q355），或在货架立柱与横梁连接处增加伸缩缝（预留 2~3mm 间隙），抵消温度变形。

1. 设计升级：

• 横梁增加 “工” 字形加强筋，提升抗挠度能力，确保高温高湿下满载挠度≤L/250；

• 穿梭车货架采用双立柱 + 缓冲连接设计，轨道与立柱间加装弹性垫片（如硅胶垫），吸收温度变化产生的应力，控制轨道间距误差≤0.5mm。

1. 测试标准完善：

• 在货架行业标准中加入 “温度循环 + 承重” 复合测试，模拟实际仓储中环境与载荷的叠加影响；

• 对智能仓储货架实施 “空间稳定性认证”，标注不同环境下的空间参数变化曲线（如 - 20℃~60℃层间距误差范围），指导用户合理选型。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
