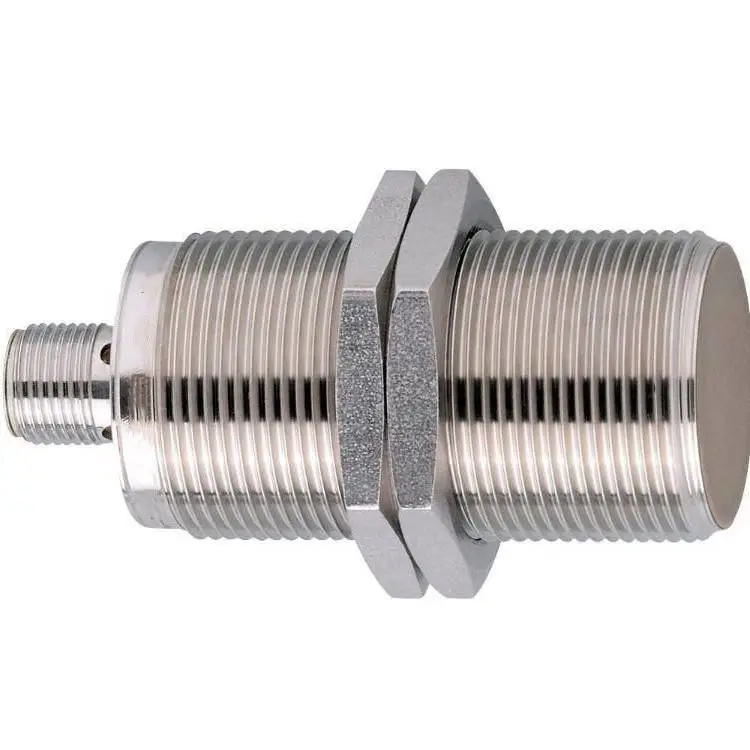

接近式转速传感器Bi15-30M50-P1-V1+V1-G带插座版采用电感式感应技术，通过内部振荡器产生交变磁场，当金属物体进入感应区域时，金属内部产生涡流导致振荡衰减，触发开关信号输出。是一款基于电感式原理设计的转速检测专用接近开关，核心检测距离可达15mm，采用三线制PNP输出模式，完全适配主流工业PLC、转速显示仪表与状态监测系统的信号接入标准。该产品的核心工作逻辑依托高频交变电磁场与涡流效应实现：传感器内部的振荡器通过感应头的铁氧体磁芯与线圈，向外辐射稳定的高频电磁场，当旋转轴上随轴同步转动的金属齿盘、金属凸块进入感应范围时，金属表面会产生涡流效应消耗振荡器能量，导致输出信号幅度发生规律性衰减，信号处理电路将这种周期性的幅度变化转化为标准的脉冲方波信号，后端控制系统通过统计单位时间内的脉冲数量，即可计算出旋转轴的实时转速。

1. 关键性能参数

• 检测距离：标称感应距离为50mm（部分场景下可根据需求调整，实际有效检测范围需结合金属材质、厚度校准）；

• 工作电压：支持DC12V-24V宽电压范围，适配多数工业控制系统；

• 防护等级：达到IP67标准，可抵御粉尘、水浸等恶劣环境，适用于户外或潮湿车间；

• 输出类型：支持NPN/PNP三线制输出，需根据PLC或控制器的输入类型匹配选择；

• 响应速度：毫秒级响应，满足高速运动物体的检测需求。

核心优势

• 非接触检测：无机械磨损，使用寿命可达百万次以上，长期运行稳定性强；

• 抗干扰能力强：内置电路滤波设计，可有效抵御工业现场的电磁干扰，确保信号传输准确；

• 安装便捷：带插座设计支持快速插拔，无需复杂接线，适配狭小空间安装场景；

• 环境适应广：工作温度范围-25℃~150℃，可在高温、低温、油污等极端环境下稳定工作

  Bi15-30M50-P1-V1+V1-G带插座版电感式接近开关型转速传感器，凭借非接触式磁感应检测的技术路径与便捷的接插式设计，为解决传统转速检测方案

不同于普通的通用型接近开关，该产品针对转速检测场景做了专项优化，支持的信号切换频率可达200Hz，完全可以覆盖绝大多数工业旋转设备0-6000r/min的转速检测需求，重复定位精度控制在3%以内，即便在长期强振动工况下，也能保持稳定的触发距离，不会出现漏检、误触发的问题。

带插座结构的设计优势

该产品采用的分体式带插座设计，是区别于传统一体式接线转速传感器的核心亮点。传统的一体式接线传感器的线缆与传感器本体直接固化连接，在设备长期振动、拖拽、油污腐蚀的工况下，线缆根部极易出现外皮破损、芯线断裂、接触不良等故障，一旦线缆局部损坏，就必须整体更换整个传感器，不仅物料成本高，而且更换过程中需要重新布线、重新校准传感器安装位置，单台设备的更换调试时间往往超过1小时，严重影响生产连续性。

而Bi15-30M50-P1-V1+V1-G采用的M12标准航空插座连接结构，将传感器本体与延长线缆完全分离，日常使用过程中如果线缆出现局部破损、老化的情况，仅需要单独更换适配的接插式线缆即可，无需拆卸传感器本体，也无需重新调整检测距离与安装位置，单台传感器的更换作业时间可以压缩至10分钟以内，大幅降低了运维的时间成本与物料成本。同时，标准的M12航空插头自带IP67级密封防护，插头插接到位后可以完全隔绝粉尘、水汽与油污的侵入，在冶金、矿山这类高污染工况下，完全避免了传统接线方式中接线端子裸露氧化、信号传输不稳定的问题。

复杂工况的环境适配能力

该产品的外壳采用黄铜镀镍材质，搭配环氧树脂全密封灌封工艺，整体防护等级达到IP67，可在-25℃~+70℃的宽温域环境下稳定工作，完全适配工业现场的极端温度场景。产品内部集成了极性反接保护、短路保护、浪涌吸收多重防护电路，即便在工业现场电磁环境复杂、供电电压存在短时波动的情况下，也不会出现电路烧毁、信号漂移的问题。同时，传感器本体的抗振动性能可达10-2000Hz/10g，完全可以承受重型旋转设备运行过程中产生的持续振动，不会出现内部元件松动、信号中断的故障。

在重型旋转设备状态监测中的应用实践

1 带式输送机滚筒转速监测场景

在矿山、港口的长距离带式输送机系统中，驱动滚筒的实时转速是判断输送带是否出现打滑、超速故障的核心指标。传统的接触式转速编码器安装在滚筒轴的末端，长期受到输送带运行产生的持续振动与现场粉尘侵蚀，平均每2-3个月就会出现一次信号故障，不仅增加了运维工作量，还曾出现过因打滑信号漏报导致输送带长时间摩擦起火的安全隐患。

在某港口散货码头的8条带式输送机的转速监测改造项目中，全部采用Bi15-30M50-P1-V1+V1-G转速传感器替换原有接触式编码器，在驱动滚筒的轴端加装一个带有6个均匀分布金属凸块的测速盘，将传感器固定在距离测速盘12mm的位置，滚筒每转动一周，传感器就会输出6个标准脉冲信号，后端PLC通过统计脉冲频率即可计算出滚筒的实时转速。当输送带出现打滑、滚筒转速低于设定阈值时，系统立即触发报警并逐步降低驱动电机的输出功率，避免输送带与滚筒之间长时间摩擦发热。经过连续12个月的现场运行跟踪，所有传感器的转速检测准确率达到100%，没有出现一次信号中断、误报的故障，解决了此前传统编码器频繁故障的痛点，带式输送机的非计划停机时间减少了32%。

2 风机齿轮箱转速监测场景

在冶金行业的高炉除尘风机系统中，齿轮箱的输入轴转速是判断齿轮啮合状态、轴承运行健康度的关键参数。传统的转速检测方案长期存在安装空间狭小、线缆易被高温烟气侵蚀的问题，经常出现信号传输不稳定的情况。采用Bi15-30M50-P1-V1+V1-G带插座版转速传感器后，将传感器本体安装在齿轮箱外壳的预留安装孔位上，通过M12航空插头连接耐高温的延长线缆，将信号直接传输至现场的状态监测系统。传感器输出的稳定脉冲信号不仅可以用于实时转速显示，还能结合振动传感器的采集数据，共同完成齿轮箱的故障诊断，提前识别出3次早期的齿轮齿面磨损故障，避免了齿轮箱严重损坏导致的高炉系统长时间停机，为企业减少了超过百万元的停产损失。

Bi15-30M50-P1-V1+V1-G带插座版电感式接近开关型转速传感器，凭借非接触式磁感应检测的技术优势、便捷的接插式结构设计与极强的复杂工况适配能力，有效解决了传统接触式转速检测方案机械磨损大、运维成本高、环境适应性差的痛点。在带式输送机滚筒、除尘风机齿轮箱等重型旋转设备的实际应用中，该产品展现出了极高的运行可靠性，不仅提升了转速检测的度与稳定性，还大幅降低了设备的综合运维成本，为工业旋转设备的状态监测系统提供了高性价比的解决方案，在各类工业旋转设备的转速检测场景中具备极高的推广应用价值。
