太阳能背板（膜）水蒸气阻隔性能测试仪是专门用于评估太阳能背板及相关薄膜材料对水蒸气阻隔能力的专业检测设备，其性能直接影响太阳能组件的使用寿命和可靠性（因为水蒸气渗透会导致组件内部电路腐蚀、封装材料老化等问题）。

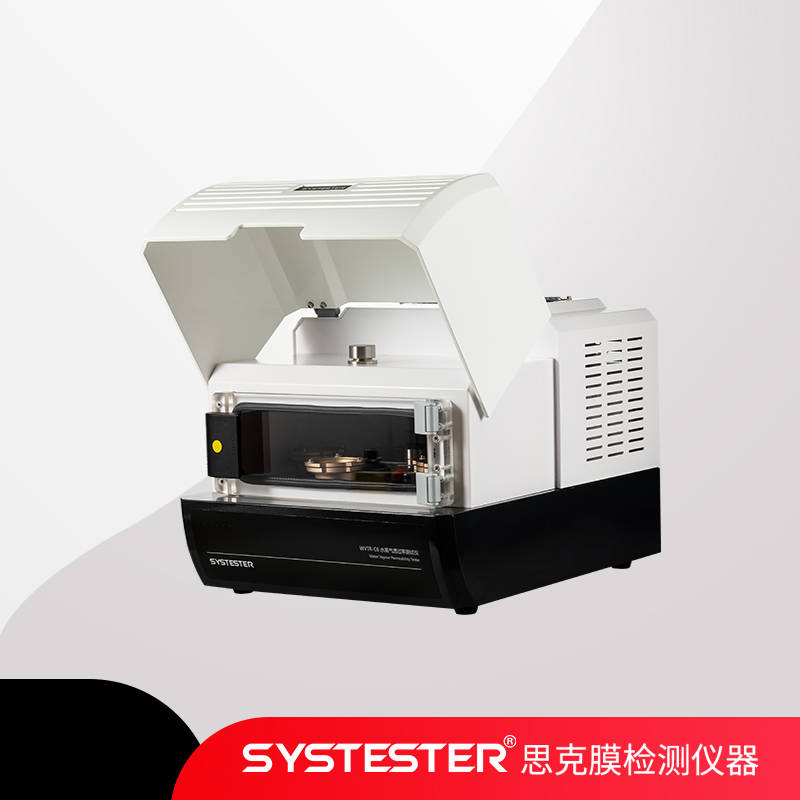

SYSTESTER思克WVTR-C6水蒸气透过率测试仪该设备基于重量法（透湿杯法）核心原理是：

在规定的温度、湿度条件下，使样品两侧形成一定的湿度差。将样品密封在透湿杯中间，透湿杯一侧为高湿度环境，另一侧为低湿度环境（通过干燥剂实现），通过测量一定时间内透湿杯的重量变化，计算出材料的水蒸气透过率（WVTR），以此表征材料的水蒸气阻隔性能。

WVTR-C6水蒸气透过率测试仪重复性好满足高阻隔背板的检测需求。自动化程度高；具备自动控温、控湿、数据记录及计算功能，减少人为操作误差，提高效率。支持多种测试标准（如 ISO、ASTM），可适应不同客户或行业的要求。多腔设备，可同时测试 6 个样品腔，适合批量检测场景。

太阳能背板（膜）水蒸气阻隔性能检测方案

一、样品准备

1. 1、样品采集：从同一批次的太阳能背板（膜）产品中，随机抽取足够数量的样品。抽样数量应根据相关标准或实际需求确定，一般不少于 3 个。

2. 2、样品处理：确保样品无破损、无褶皱、无污渍，表面平整光滑。若样品边缘不规整，需用合适的工具将其裁剪成符合设备要求的尺寸，即直径 50-100mm 的圆形或对应面积的方形。将裁剪好的样品在标准环境（温度 23℃±2℃，相对湿度 50%±5%）下放置至少 24 小时，以消除样品在储存和运输过程中可能产生的环境影响。

二、测试步骤

1. 1、设备检查与校准：检查设备的电源、管路等连接是否正常，确保设备处于良好的工作状态。按照设备说明书的要求，对温度、湿度等控制系统进行校准，以保证测试数据的准确性。

2. 2、透湿杯准备：向透湿杯的低湿侧加入适量的干燥剂（如无水氯化钙），确保干燥剂均匀铺满杯底，且不与样品接触。将处理好的样品覆盖在透湿杯的开口处，用密封环将样品密封牢固，确保样品与透湿杯之间无漏气现象。密封过程中要避免样品产生褶皱。

3. 3、测试条件设置：根据检测标准和实际需求，在设备上设置测试温度为 40℃，高湿侧相对湿度为 90%，低湿侧相对湿度为 0%。设置测试时间，根据材料的阻隔性能预估测试时长，一般重量法需数小时至数天。对于高阻隔性的太阳能背板（膜），可适当延长测试时间，以提高测试精度。

4. 4、样品放置与测试启动：将密封好的透湿杯放入设备的样品腔中，确保放置平稳。关闭设备门，启动测试程序，设备将自动控制温度、湿度，并开始记录透湿杯的重量变化。

5. 5、数据记录与整理：测试过程中，设备会自动记录相关数据，如时间、温度、湿度、透湿杯重量等。测试结束后，从设备中取出透湿杯，再次称量其重量，记录最终数据。

6. 6、根据测试前后透湿杯的重量变化、测试时间、样品面积等参数，按照公式计算水蒸气透过率（WVTR）。计算公式为：WVTR =（m₂ - m₁）/（A×t），其中 m₁为测试前透湿杯与样品、干燥剂的总质量，m₂为测试后透湿杯与样品、干燥剂的总质量，A 为样品的有效测试面积，t 为测试时间（以 24 小时为单位）。
