汽车线束作为汽车电路的核心传输载体，承担着电源供给、信号传输的关键功能，其可靠性直接关乎整车电气系统的稳定运行与行车安全。汽车线束长期服役于复杂严苛的自然环境中，尤其在沿海地区、雨雪天气、高温高湿地域，易遭受盐雾（含氯离子）与湿热的复合侵蚀，引发线束绝缘层老化开裂、导体氧化锈蚀、接头接触不良等故障，进而导致灯光失效、传感器失灵、动力系统异常等严重问题。东莞皓天试验设备有限公司（以下简称“东莞皓天”）依托多年汽车零部件环境测试设备研发制造经验，依据GB/T 2423.17-2008、GB/T 10125-2021、ISO 16750-4:2018等汽车行业标准，定制开发本汽车线束盐雾湿热复合腐蚀测试方案。方案通过精准模拟盐雾与湿热交替/叠加的复杂腐蚀环境，全面考核汽车线束在复合腐蚀应力下的结构完整性与电气性能稳定性，为企业产品设计优化、材料选型、质量管控及供应链准入提供科学测试支撑，助力提升汽车线束的全生命周期抗腐蚀可靠性。
本方案聚焦汽车线束在盐雾湿热复合腐蚀环境下的核心抗腐蚀性能指标，通过标准化、全周期的测试流程，实现对产品抗腐蚀能力的全面评估，为产品设计优化、工艺改进及质量控制提供精准数据支撑。核心目的包括：
验证复合腐蚀环境适应性：测试汽车线束在盐雾湿热复合腐蚀环境下的长期运行稳定性，评估绝缘电阻、导通电阻、绝缘层完整性等核心性能参数随腐蚀时间的衰减规律，验证产品是否符合车载环境的抗腐蚀性能标准。
评估关键结构与材料耐腐蚀性：检测汽车线束绝缘层、护套、导体、接头端子、密封件等关键部位/材料在盐雾湿热复合腐蚀下的损伤情况，排查材料选型、镀层工艺、密封设计等方面的缺陷，明确关键材料/结构对整体抗腐蚀性能的影响权重。
识别潜在腐蚀失效风险：通过盐雾湿热复合腐蚀测试，提前暴露汽车线束在实际服役中可能出现的隐性腐蚀问题，如绝缘层老化开裂、导体氧化锈蚀、端子接触电阻增大、密封失效导致腐蚀介质侵入等，明确失效模式与复合腐蚀环境的关联机理。
支撑产品抗腐蚀设计优化：基于测试数据量化分析盐雾湿热复合腐蚀对产品可靠性的影响，为企业优化线束绝缘材料、改进端子镀层工艺、强化密封防护设计、优化线束固定布局提供数据依据，提升产品抗腐蚀能力。
满足质量与供应链准入要求：确保测试流程与结果符合行业标准及整车厂技术规范，为产品通过第三方质量认证、进入汽车供应链体系提供合规支撑，增强产品市场竞争力。

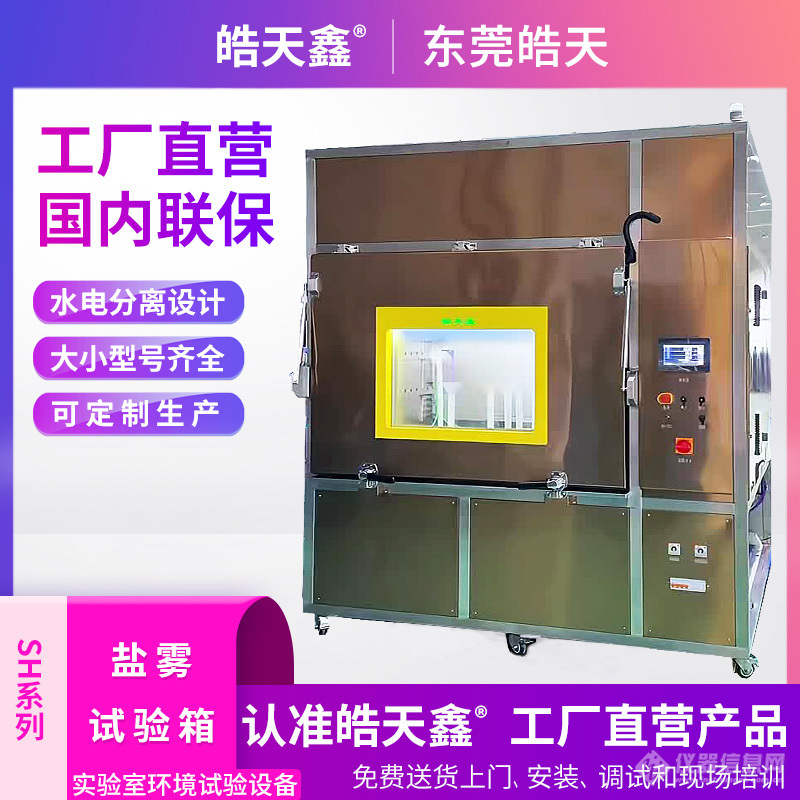

选用东莞皓天HT-AWH-SH系列汽车线束盐雾湿热复合试验箱作为核心载体，设备采用一体化盐雾生成与湿热调控系统，可实现盐雾喷射、高温高湿、干燥等多种环境的精准切换与复合模拟；采用耐腐蚀316L不锈钢内胆与保温层，确保设备长期运行稳定性与测试环境均匀性。具体参数：有效测试空间1000L，满足不同规格汽车线束（发动机舱线束、车身线束、底盘线束）测试需求；盐雾浓度5%NaCl溶液（符合GB/T 10125-2021标准），盐雾沉降量1~3mL/(80cm²·h)可调节；湿热环境参数：温度范围40℃~85℃，相对湿度85%RH~98%RH，温度均匀度≤±2℃，湿度均匀度≤±3%RH；支持盐雾+湿热交替、盐雾+湿热叠加、盐雾+干燥交替等多种复合腐蚀测试模式，测试周期、各阶段驻留时间可自由编程；配备高精度盐雾沉降量收集装置、温湿度传感与闭环控制系统，实时监控测试环境参数，确保参数精准可控；具备超温、过载、盐液不足、门锁异常等多重安全保护装置及声光报警功能，内置高清摄像头，可实时观察样品腐蚀状态；预留专用线缆引出通道，可实现测试过程中线束的通电运行与电气性能检测。
电气性能检测设备：高精度绝缘电阻测试仪（测试范围10^4~10^12Ω，精度±1%）、导通电阻测试仪（测试范围0~100mΩ，精度±0.1mΩ）、万用表（检测电路电压、电流参数）、示波器（带宽≥100MHz，检测信号传输稳定性）、电源模拟器（模拟汽车12V/24V供电，输出精度±0.01V），保障测试过程中核心电气性能参数的精准检测。
腐蚀与外观检测设备：体视显微镜（放大倍数≥200倍，观察腐蚀斑点、绝缘层裂纹、端子镀层脱落等微观损伤）、镀层厚度测试仪（测试精度≤±0.1μm，检测端子镀层腐蚀后的厚度变化）、电子天平（精度0.1mg，测量样品腐蚀前后质量变化）、拉力测试仪（测试线束接头插拔力、绝缘层附着力变化）、三维坐标测量仪（检测线束结构变形量），用于评估样品腐蚀程度与外观状态。
辅助保障设备：UPS不间断电源（保障测试连续稳定，避免断电导致测试中断）、专用样品固定工装（适配不同规格汽车线束，模拟实际安装角度与受力状态）、盐液配制与过滤装置（确保盐雾溶液纯度）、耐腐蚀手套、防护眼镜、防毒面具等安全防护装备；干燥箱（用于测试后样品干燥处理）、防静电工作台与手环（避免静电损伤线束电子元件）、pH计（检测盐雾溶液pH值，确保符合测试要求）。
实验室温度控制在23℃±5℃，相对湿度40%RH~60%RH，无强气流直吹、剧烈振动及电磁干扰，远离火源、易燃易爆物品及腐蚀性气体源；地面需平整防滑，承重能力≥1500kg/m²，试验箱周围预留≥120cm操作空间，上方预留≥180cm通风空间，确保设备散热顺畅；供电为AC 380V±10%（三相五线制），频率50Hz±1Hz，接地电阻≤4Ω，配备独立回路、过载保护、漏电保护及浪涌保护装置，供电容量满足设备峰值功率需求；配备强制通风换气系统（换气量≥6次/小时），及时排出设备运行产生的盐雾蒸汽与腐蚀性气体；制定盐雾湿热复合腐蚀测试异常应急预案（如设备盐液泄漏、温度/湿度失控、样品腐蚀冒烟等），定期开展安全演练，配备应急水源、应急照明、中和废液收集装置等应急设备。
涵盖汽车线束核心品类，覆盖不同应用场景、材料类型及结构设计，确保测试结果的全面性与代表性：
核心成品样品：发动机舱线束、车身线束、底盘线束、内饰线束各10台，均为量产合格产品，已完成常规出厂检测（外观、导通性、绝缘性、密封性能等项目）；覆盖不同线径（0.5mm²~6.0mm²）、不同绝缘材料（PVC、XLPE、TPE）、不同端子镀层（镀锡、镀银、镀镍）及不同密封等级（IP54、IP67）的线束产品，适配汽油车、新能源汽车等不同车型。
关键材料与组件样品：汽车线束专用绝缘层材料、护套材料、导体（铜丝）、端子、密封胶、防水堵头各20件，用于单独验证材料及关键组件的盐雾湿热复合腐蚀耐久性。
对比样品：同型号不同批次、不同绝缘材料配方、不同端子镀层工艺、不同密封设计（单道密封、多道密封）的汽车线束样品，用于分析材料选型、工艺设计、结构优化对盐雾湿热复合腐蚀可靠性的影响。
成品样品测试前完成初始状态检测，记录基线数据（电气性能：绝缘电阻、导通电阻、信号传输衰减率等；结构参数：关键尺寸、端子插拔力、绝缘层附着力等；密封性能：防水等级测试结果等核心指标）；按实际安装状态装配固定部件，连接汽车电源模拟器与性能检测设备，确保测试状态与实际工况一致；去除表面包装与保护膜，对非测试部位（如部分固定卡扣、铭牌）进行防护遮盖（不影响腐蚀环境接触），确保线束接头、绝缘层搭接处、端子等关键腐蚀部位充分暴露于测试环境中。关键材料与组件样品加工成标准测试试样，标注材料牌号、规格型号、生产批次等信息。所有样品采用二维码标识，标注名称、型号、线径、绝缘材料、端子镀层、批次、生产时间、适配车型等信息，通过东莞皓天样品管理系统实现全流程追溯。接收时核对样品信息、检查外观完整性（无划痕、变形、裂纹、污渍），双方签字确认；测试前存储于23℃±2℃、50%RH±5%RH的标准环境中静置24小时，确保样品状态稳定；测试后分类留存，失效样品单独密封存放并标注失效现象（如绝缘层开裂、导体锈蚀、端子接触不良等），留存期限不低于3年。
设备校准与调试：用标准盐雾沉降量收集装置校准试验箱盐雾沉降量精度，用温湿度校准仪校准湿热环境参数精度，用绝缘电阻测试仪、导通电阻测试仪校准性能检测设备精度；配制5%NaCl盐雾溶液，用pH计调节pH值至6.5~7.2，经过滤后注入试验箱盐液箱；调试设备运行参数，确保盐雾沉降量、温湿度均匀度等符合测试要求，记录校准结果并粘贴合格标识。
测试参数设定：依据GB/T 2423.17-2008、ISO 16750-4:2018标准及汽车线束实际工况需求，预设3组典型盐雾湿热复合腐蚀测试程序，明确终止条件（样品出现明显绝缘失效、导通电阻超标、结构破损、达到预设测试时长）：①盐雾+湿热交替腐蚀：盐雾阶段（5%NaCl溶液，沉降量2mL/(80cm²·h)，温度35℃，驻留4小时）→ 湿热阶段（温度60℃，湿度95%RH，驻留4小时），循环50次（累计400小时）；②盐雾+湿热叠加腐蚀：盐雾喷射（参数同上）与湿热环境（温度50℃，湿度90%RH）同步进行，持续运行300小时；③盐雾+干燥交替腐蚀：盐雾阶段（参数同上，驻留2小时）→ 干燥阶段（温度70℃，湿度≤30%RH，驻留2小时），循环80次（累计320小时）。
样品安装：将样品固定于试验箱测试架，按实际安装角度布置，确保样品各关键腐蚀部位（接头、端子、绝缘层搭接处）充分暴露于盐雾与湿热环境中，样品间距≥50mm，避免相互遮挡盐雾或影响气流循环；连接汽车电源模拟器与电气性能检测线缆，线缆通过专用耐腐蚀通道引出并固定，确保线缆不影响腐蚀环境与样品状态；在样品表面关键部位（如端子、绝缘层）粘贴腐蚀监测标识，在试验箱内不同位置放置盐雾沉降量收集杯与温湿度记录器；再次检测样品初始外观、电气性能及密封性能数据，形成《初始检测报告》，确保样品初始状态正常。
启动试验箱，运行预设测试程序，先将试验箱环境参数调节至阶段目标值并稳定30分钟；启动样品电源，确保线束正常传输信号与供电，全程实时监控箱内盐雾沉降量、温湿度、测试时长及样品电气性能参数，每2小时记录1次环境数据与核心性能参数，在环境阶段切换节点前后1小时内加密记录（每30分钟1次）。
按预设程序完成各阶段环境切换与运行，持续监控盐雾沉降量、温湿度稳定性及样品状态；若测试过程中出现样品异常（如绝缘电阻骤降、导通电阻超标、信号传输中断），立即暂停测试，记录异常状态与对应的环境参数，分析异常原因。
阶段性检测：按预设周期节点（交替腐蚀程序：10次、20次、30次、40次、50次循环；叠加腐蚀程序：60小时、120小时、180小时、240小时、300小时；干燥交替程序：20次、40次、60次、80次循环）暂停测试，取出样品在标准环境中静置6小时，用去离子水清洗样品表面盐沉积物，干燥后检测外观状态（腐蚀斑点数量/面积、绝缘层裂纹、端子镀层脱落情况）、结构参数（端子插拔力、绝缘层附着力）、电气性能（绝缘电阻、导通电阻、信号传输衰减率）及密封性能（防水等级），记录检测数据；对出现性能波动或外观异常的样品，增加中间检测节点（每5次循环或30小时1次），跟踪腐蚀失效进展。
对比测试：同步开展不同批次、不同材料配方、不同工艺设计样品的平行测试，记录各样品出现腐蚀损伤、性能衰减、失效现象的时间节点及严重程度，分析关键影响因素（如不同绝缘材料的抗腐蚀差异、端子镀层工艺对耐腐蚀性能的影响等）。
试验终止：达到预设测试时长或出现终止条件时，停止试验，取出样品按上述方法清洗干燥后，在标准环境中静置24小时，进行最终外观、结构、电气性能及密封性能检测，全面记录最终状态；对于未失效样品，可根据需求延长测试周期，直至出现明显失效现象，获取完整盐雾湿热复合腐蚀寿命数据。
待试验箱温度恢复至标准环境范围后，关闭设备电源，清理内箱残留盐沉积物、冷凝水及杂质，用去离子水冲洗内胆并干燥；分类存放测试后样品，对失效样品进行单独标识、密封保存，详细标注失效时间、失效现象及测试程序；导出备份所有测试数据、环境参数变化曲线及阶段性检测报告，按样品类型、测试程序分类整理形成完整测试档案；填写《汽车线束盐雾湿热复合腐蚀测试记录表》，经测试人员、审核人员签字确认后归档；对试验产生的含盐废液进行中和处理，达到排放标准后再排放。
涵盖四大类核心数据：①环境与设备数据（试验箱盐雾浓度、沉降量、温湿度、各阶段驻留时间、循环次数/总时长，盐雾沉降量记录、温湿度-时间曲线、设备校准记录）；②样品外观与结构数据（各阶段腐蚀斑点数量/面积、绝缘层裂纹长度/数量、端子镀层脱落面积，端子插拔力变化、绝缘层附着力变化，关键尺寸变形量，拍摄外观对比照片与微观腐蚀图像）；③样品性能数据（电气性能：绝缘电阻衰减率、导通电阻增长率、信号传输衰减率；密封性能：防水等级变化、漏气/漏水情况）；④失效与对比数据（失效发生的时间/循环次数、失效现象、失效时的环境参数，不同样品盐雾湿热复合腐蚀寿命差异、性能衰减规律，关键材料/工艺对复合腐蚀可靠性的影响数据）。
按测试程序、样品类型、测试时长/循环次数汇总数据，生成标准化表格，筛选异常数据并标注异常原因（如设备盐雾沉降量波动、样品清洗等）；采用Excel、Origin、MATLAB等软件对数据进行清洗与分析，开展盐雾湿热复合腐蚀寿命评估（基于腐蚀累积理论，推算样品在实际车载环境下的抗腐蚀寿命）、性能衰减规律分析、腐蚀机理剖析及不同变量（材料、工艺、结构）对比分析；结合体视显微镜观察结果与电气性能检测数据，精准定位失效根源（如端子镀层厚度不足导致早期锈蚀、密封胶抗腐蚀性能差导致腐蚀介质侵入等）；由汽车电子技术团队审核分析结果，关键数据进行重复测试验证，必要时邀请第三方机构复核，确保分析结论科学、准确、符合行业实际需求。
采用“本地服务器+云端加密备份”的双重存储模式，所有测试数据、检测报告、图像资料保存期限不低于5年，确保数据可追溯；内置符合汽车行业标准的测试报告模板，可一键导出含测试依据、设备信息、样品信息、测试数据、分析结论、复合腐蚀寿命推算及改进建议的完整报告；支持输出温湿度-时间曲线、测试时长-性能衰减曲线、样品外观对比图、不同样品腐蚀寿命对比柱状图等可视化图表，直观呈现测试结果与分析结论。
以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
