东莞皓天快速降温试验箱低温环境快速模拟方案

在航空航天、汽车制造、电子电器、轨道交通、新能源等领域，产品在运输、存储及服役过程中常面临突发低温环境的冲击，低温及快速降温过程易导致材料脆化、结构变形、密封失效、电子元件性能衰减等问题，直接影响产品可靠性与使用寿命。随着行业对产品环境适应性要求的不断提升，精准模拟快速降温的低温环境，考核产品在温变下的耐受能力，成为企业研发验证、质量管控的关键环节。东莞皓天检测仪器有限公司（以下简称“东莞皓天”）深耕环境可靠性测试领域多年，依托自主研发的快速降温试验箱核心技术，推出“东莞皓天快速降温试验箱低温环境快速模拟方案”。本方案严格遵循GB/T 2423.1、GB/T 20643.3、IEC 60068-2-1、MIL-STD-810等国际国内标准，可精准模拟不同降温速率、不同低温阈值的环境，为企业及科研机构提供从样品测试到数据解析、失效改进的全流程服务，助力精准评估产品抗快速低温冲击性能，为研发设计优化、量产质量管控、产品市场准入认证提供坚实数据支撑。

一、试验目的

本方案基于东莞皓天快速降温试验箱“极速控温+精准恒温+智能监测”的核心优势，构建标准化、精准化的低温环境快速模拟测试体系，核心目的包括：

1. 精准模拟快速降温低温环境：针对不同行业产品的实际服役场景，精准模拟不同降温速率（可达15℃/min）、不同低温阈值（-70℃~常温）的环境，保障试验箱内温度均匀性与稳定性，还原产品面临的突发低温冲击工况，为性能评估提供真实环境模拟依据。

2. 评估产品抗快速低温冲击能力：通过标准化测试流程，考核材料、组件及成品在快速降温及低温保持过程中的性能稳定性，精准记录产品在不同温变阶段的性能变化、外观缺陷及失效时间，为产品抗低温冲击等级评定提供量化数据。

3. 识别产品设计与材料潜在缺陷：借助快速降温低温测试，精准捕捉产品因材料选型不当、结构设计不合理、装配工艺缺陷等导致的低温适配问题，如材料脆裂、焊缝开裂、密封件收缩失效、电子元件参数漂移等，为产品研发改进、工艺优化提供针对性方向，降低后期使用风险与售后成本。

4. 支撑标准化质量管控与产品认证：严格按照国际国内相关标准开展测试，确保测试过程合规、测试数据，满足企业量产抽检、供应商质量审核、产品市场准入认证等场景的测试需求，提升产品市场认可度与核心竞争力。

二、实验/设备条件

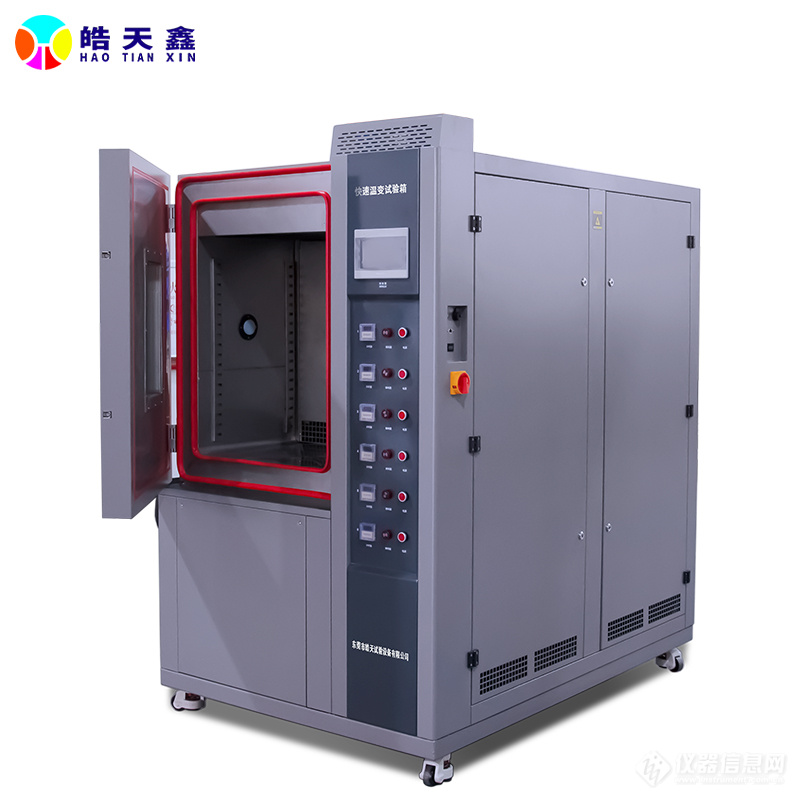

2.1 核心设备：东莞皓天快速降温试验箱（核心配置）

本方案核心设备为东莞皓天自主研发的快速降温试验箱（HT-KJ系列），采用高效制冷系统与智能温控算法，可实现快速降温与低温稳定控制的精准切换，核心参数与技术优势如下：

• 高效制冷与极速降温设计：采用双级压缩制冷系统+高效换热器，降温速率可精准调节（1℃/min~15℃/min），满足不同标准及产品的测试需求；温度控制范围为-70℃~常温，低温恒温精度可达±0.5℃，箱内温度均匀性≤±2℃，确保测试环境的一致性；腔体容积可选50L~500L，适配从小型电子元件到大型汽车零部件的不同尺寸样品测试。

• 智能温控与稳定运行系统：搭载东莞皓天HT-IntelliControl V6.0智能控制系统，采用高精度铂电阻温度传感器与PID+模糊控制算法，可实时采集并调节箱内温度，避免温度过冲与波动；内置1000+组标准测试程序库，可直接调用GB/T 2423.1、IEC 60068-2-1等标准程序，也支持自定义编辑降温速率、低温保持时间、循环次数等参数；具备温度预冷功能，可缩短测试准备时间，提升测试效率。

• 安全防护与人性化设计：配备多重安全保护机制，包括超温报警、制冷系统高压/低压保护、过载保护、漏电保护、缺水保护等，同时设有独立的应急停机按钮，保障测试安全与操作人员健康；箱门采用双层钢化玻璃设计，内置加热除霜功能，便于实时观察样品状态；腔体采用优质304不锈钢材质，耐腐蚀、易清洁，同时配备防凝露装置，避免箱内凝露影响测试精度；预留标准测试孔，便于连接外部数据采集设备。

2.2 配套辅助设备

为保障测试精准性与流程完整性，配置以下配套辅助设备：

• 温度校准与监测设备：包括高精度温度巡检仪（精度±0.1℃）、标准铂电阻温度计、数据记录仪，用于校准试验箱内温度精度，同步监测不同测试位置的温度变化，确保测试数据的准确性。

• 样品性能检测设备：配备便携式万用表、绝缘电阻测试仪、耐压测试仪（针对电子类产品）、材料试验机（针对材料力学性能测试）、高精度显微镜、电子卡尺、称重设备等，用于检测样品测试前后的性能、尺寸及外观变化。

• 安全与辅助耗材：配备低温防护手套、护目镜、防寒服等个人防护装备；提供样品固定夹具（适配不同形状样品）、保温防护材料（用于非测试区域防护）、清洁工具等，保障测试顺利开展。

2.3 实验室环境要求

为确保试验箱稳定运行与测试精度，实验室需满足以下条件：环境温度5℃~35℃，相对湿度≤85%RH；放置台面平整稳固，承重能力≥试验箱与样品总重量的1.2倍，台面需具备防滑、防振动功能；供电为380V±10%（三相五线制），频率50Hz±1Hz，配备独立接地（接地电阻≤4Ω）与漏电保护装置，供电功率需满足试验箱额定功率要求；实验室需具备良好的通风条件，配备排风系统（排风量≥150m³/h），及时排出制冷系统产生的热量；远离强电磁干扰、振动源及阳光直射，周边预留≥80cm操作空间，便于设备维护与样品装卸；实验室地面需做好防水处理，避免制冷系统冷凝水渗漏造成安全隐患。

三、试验样品

3.1 样品范围

本方案适用于各类需进行快速降温低温环境测试的材料、组件及成品，典型应用行业与样品包括：

• 电子电器类产品：半导体器件、电路板、连接器、传感器、电池组件、户外灯具、家电控制器等；

• 汽车与轨道交通类产品：汽车发动机零部件、变速箱组件、车载电子设备、轮胎、轨道交通车体结构件、制动系统组件等；

• 航空航天类产品：航空电子元件、飞行器结构件、密封件、液压系统组件等；

• 材料与化工类产品：塑料、橡胶、金属材料、涂层材料、胶粘剂、高分子材料等；

• 新能源类产品：光伏组件、风电设备零部件、储能电池模块等。

3.2 样品制备要求

1. 样品数量：每组测试样品数量根据测试标准与客户需求确定，常规产品每组3~5件，核心关键部件每组5~8件；需包含1件空白对照样品（未经过低温测试的同批次产品）；不同材质、不同结构的样品需单独分组测试，每组样品规格、生产批次、工艺参数需一致；量产抽检样品采用随机抽样方式，批量＞1000件时抽检比例不低于0.5%。

2. 样品状态：样品需为经出厂检验合格或研发定型产品，外观无损伤、变形、裂纹、油污等缺陷，初始性能符合产品技术规格书要求；测试前需明确样品的材料成分、结构设计参数、表面处理方式等关键信息，并记录相关数据；对于需模拟实际工作状态的样品，需按实际使用场景组装，连接必要的供电、信号线路，确保测试条件贴合实际服役环境。

3. 样品预处理：所有样品（含空白对照）需在标准环境（23℃±2℃，50%RH±5%RH）中静置24小时，消除前期环境应力；采用中性清洁剂（如乙醇）清洁样品表面，去除油污、灰尘等杂质，清洁后用干净纱布擦干或自然晾干；非测试区域（如接口、密封面、非工作区域）需用适配的保温防护材料进行防护，防护材料不得影响测试区域的温度传导与样品性能。

3.3 样品标识与管理

采用耐低温专用标签为样品进行编号，记录样品名称、规格型号、生产批次、材料成分、初始参数（如尺寸、重量、电学参数）、测试程序、制备日期等关键信息，建立电子台账实现全流程追溯。测试时，将样品平稳放置于试验箱内的样品架上，样品摆放需符合以下要求：样品测试面需充分暴露在试验环境中，不得相互遮蔽或与箱体内壁接触，样品间距≥5cm；对于不规则样品，采用专用夹具固定，确保测试过程中样品位置稳定；连接数据采集传感器（若有），确保连接牢固、信号稳定；启动试验箱空载试运行30分钟，确认降温速率、低温稳定性等参数符合设定要求后，再启动样品测试程序；空白对照样品存放于标准环境专用区域，避免环境干扰；测试后样品分类存放，标注测试时长、降温速率及测试后的状态，可回收利用的样品单独标记，废弃样品按环保要求分类处理。

四、试验步骤及条件

4.1 试验前准备

1. 样品初始性能检测：对预处理后的样品进行全面初始性能测试，核心项目包括：外观状态（拍照记录）、尺寸测量（关键部位尺寸，精确至0.01mm）、重量称重（精确至0.001g）、电学性能测试（如电阻、电压、电流、绝缘性等，针对电子类产品）、力学性能测试（如硬度、拉伸强度等，针对材料类样品）、功能性能测试（如启动性能、运行稳定性等，针对功能性产品）；通过数据采集系统记录所有初始数据，生成《初始性能测试报告》；空白对照样品同步测试，排除环境干扰因素。

2. 测试程序设定与设备调试：根据样品类型、应用场景及测试标准，在试验箱控制系统中选择或编辑测试程序，明确降温速率（1℃/min~15℃/min可调节）、初始温度（常温）、目标低温值（-70℃~0℃）、低温保持时间、循环次数（若为循环测试）等参数；启动设备自检功能，检查制冷系统、温控系统、安全保护机制及数据采集系统是否正常运行；用标准铂电阻温度计在箱内不同位置（如中心、四角、样品附近）布置测温点，校准箱内温度均匀性与降温速率精度，确保符合标准要求；开启数据采集系统，设定采集通道、采样间隔及异常报警阈值（如温度波动超出±1℃）。典型测试程序示例如下：

3. 电子元件快速降温测试：降温速率5℃/min，从23℃降至-40℃，低温保持24小时，全程同步采集温度与样品电学参数；

4. 汽车零部件低温冲击测试：降温速率10℃/min，从23℃降至-50℃，低温保持12小时，之后自然升温至常温，循环3次，总测试周期72小时；

5. 高分子材料快速降温测试：降温速率15℃/min，从23℃降至-60℃，低温保持8小时，全程监测样品外观变化。

6. 样品安装与系统联动：将预处理后的样品按要求放置于试验箱内的样品架上，确保摆放位置与固定方式符合规定；对非测试区域的防护措施进行最终确认，避免防护失效；连接数据采集传感器（如温度传感器、电学性能测试探头），确认各连接部位牢固、信号正常；将数据采集系统与试验箱控制系统联动，测试信号传输稳定性；开启试验箱预冷功能，待设备运行稳定后，启动正式测试程序。

4.2 试验过程控制

1. 自动化测试与实时监测：启动测试程序后，试验箱按预设参数自动完成快速降温、低温保持等过程，全程无需人工干预；通过智能控制系统实时监控箱内温度变化曲线、降温速率、设备运行状态等数据，数据采集系统同步采集样品性能参数（如电学参数、力学信号），所有数据带精确时间戳自动存储；系统实时监测参数变化，若出现温度波动超标、降温速率偏离设定值、设备故障等异常情况，立即触发声光报警并记录异常信息，必要时自动启动应急停机程序，保护样品与设备安全。

2. 试验过程巡检：每2小时进行一次人工巡检，重点检查设备运行状态（制冷系统是否正常、有无异响或泄漏）、样品摆放情况（是否移位、防护是否完好）、数据采集连续性、测温点连接状态等，填写《试验过程巡检记录》；若发现异常情况，及时停机排查，故障排除后可选择断点续跑模式，减少测试重复率；巡检过程中需佩戴低温防护装备，避免直接接触试验箱内部低温环境；定期检查制冷系统的冷凝水排放情况，确保设备正常运行。

3. 多工况切换与数据同步：若测试程序包含多工况（如快速降温→低温保持→升温循环），试验箱按预设流程自动完成工况切换，切换过程中优化温控算法，避免温度过冲；数据采集系统同步记录工况切换时刻的各项环境参数与样品性能数据，确保数据的连续性与关联性；对于需要手动干预的特殊工况（如样品功能验证），需在巡检记录中详细标注操作时间、操作内容及参数变化。

4.3 试验结束后处理

1. 设备停机与样品取出：测试程序完成后，试验箱按预设模式（自然升温或可控升温）恢复至常温；关闭设备电源及辅助设备，开启通风系统通风30分钟；佩戴低温防护装备打开试验箱门，观察样品状态并拍照记录，将样品平稳取出，放置于标准环境中。

2. 样品后处理：将取出的样品与空白对照样品一同在标准环境（23℃±2℃，50%RH±5%RH）中静置24小时，消除测试环境残留应力；对样品表面进行清洁（去除可能的凝露或杂质），用干净纱布擦干或自然晾干；对样品进行外观检查，记录腐蚀、裂纹、变形、变色等缺陷，并拍照留存。

3. 样品最终性能检测：按与初始性能测试一致的项目和标准，对样品进行最终性能测试，详细记录各项数据（如尺寸变化、重量变化、电学性能参数、力学性能参数、功能性能变化等）；重点标注测试后出现的性能衰减、功能失效等问题，与初始数据及空白对照数据进行对比分析。

五、数据采集与分析

5.1 数据采集内容与方式

1. 环境参数数据：通过试验箱智能控制系统自动采集并存储试验全过程的箱内温度（实时值、平均值、值、最小值）、降温速率（实时值、平均值）、低温保持时间、设备运行状态（开机时间、停机时间、报警信息等），数据采集间隔0.1s，确保环境参数全程可追溯；通过标准测温设备同步采集不同位置的温度数据，用于验证试验箱温度均匀性。

2. 样品性能数据：通过数据采集系统与人工检测相结合的方式，采集样品的初始性能数据、试验过程中各阶段的性能变化数据（如电学参数漂移、力学性能衰减）及最终性能数据，包括外观缺陷描述与照片、尺寸测量值、重量变化值、功能性能参数等；所有数据统一录入东莞皓天HT-DataManager精简版数据管理系统，关联样品编号、测试工况、测试时间等信息，形成完整数据链。

3. 异常数据：若样品出现异常失效（如裂纹、变形、功能中断）或性能参数超出允许范围，系统自动触发异常数据采集模式，快速记录异常发生时间、对应的环境参数（温度、降温速率）、样品性能变化轨迹及外观缺陷图像；若出现设备运行异常，同步记录异常时段、故障类型及对应的测试工况，建立异常数据专属档案。

5.2 数据处理方法

1. 数据筛选与整理：通过数据分析系统自动剔除无效数据（如停机时段、异常报警时段的数据），对有效数据进行分类整理，按样品编号、测试工况、测试阶段建立标准化数据表格；计算样品性能变化相关参数，如尺寸变化率、电学参数漂移率、重量变化率等；将测试后样品性能数据与初始数据、空白对照数据进行匹配，形成多维度对比体系，确保数据的准确性与可比性。

2. 抗快速低温冲击性能分析：结合样品性能变化数据、外观缺陷情况及测试工况，分析样品在不同降温速率、不同低温环境下的性能变化规律；采用统计学方法分析同组样品数据的离散性，验证测试结果的重复性与可靠性；对比不同材质、不同结构设计样品的测试数据，评估各类方案的抗快速低温冲击效果差异。

3. 数据标准化验证与判定：将测试数据与对应的行业标准、产品技术要求进行对比，自动判定样品抗快速低温冲击性能是否达标；明确标注达标产品的耐受降温速率、耐受低温值及稳定服役时间，未达标产品的失效指标、失效时间及对应的环境诱因；对异常数据进行专项分析，排查异常产生的原因（设备因素、样品因素、操作因素或环境因素）。

5.3 数据分析工具与输出

采用东莞皓天HT-Analysis V4.0精简版专业数据分析软件、Excel、Origin等工具进行数据处理与分析，快速生成标准化测试分析报告；报告包含数据汇总表格、温度变化曲线、样品性能变化趋势图、样品外观对比图等核心内容；所有原始数据与分析结果可通过U盘导出或本地存储，支持随时追溯调用；数据分析过程全程留痕，采用电子签名确认，确保数据的可追溯性。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
