在新能源产业高速发展的背景下，光伏组件作为太阳能发电的核心部件，需长期暴露在户外复杂自然环境中，承受光照、高低温、湿热、风雨侵蚀等多重因素影响，其耐候性直接决定发电效率稳定性、使用寿命及项目投资回报。传统光伏组件老化测试存在模拟环境真实性不足、测试周期长、数据追溯性弱等问题，难以满足 IEC 61215、IEC 61730、GB/T 6495 等国际国内标准的严苛要求。东莞皓天检测仪器有限公司（以下简称“东莞皓天”）深耕环境可靠性测试领域多年，依托自主研发的核心技术推出系列光伏组件专用氙灯老化试验设备，构建“全光谱模拟+多因素协同+全流程自动化”的一体化耐候性测试解决方案，可精准复现户外自然老化环境，为光伏组件研发定型、量产抽检、型式认证提供高效可靠的测试支撑。
本方案基于东莞皓天光伏组件专用氙灯老化试验设备的核心能力，针对光伏组件户外耐候性需求，构建全流程标准化测试体系，核心试验目的包括：
评估组件耐候性与性能稳定性：精准模拟户外自然环境中的光照、高低温、湿热等关键因素，测试光伏组件在长期老化过程中的发电性能衰减规律、外观完整性及结构稳定性，明确组件的耐候极限，为组件使用寿命评估（如25年质保验证）提供核心数据依据。
实现老化测试的精准化与高效化：采用氙灯全光谱模拟技术，替代传统自然老化测试（周期长达数年），将测试周期缩短至数月，同时保证模拟环境与户外真实环境的高相关性；通过自动化控制系统消除人工干预误差，提升测试效率与结果重复性。
捕捉组件老化失效风险点：借助高精度数据采集系统，实时监测组件在老化过程中的性能变化，精准识别薄弱环节与失效模式，如封装材料黄变老化、EVA胶膜交联度下降、电池片隐裂、背板开裂、接线盒密封失效、边框腐蚀等，明确失效与老化参数（光照强度、温湿度、循环次数）的关联关系。
支撑组件研发优化与量产质量管控：对不同设计方案、材料选型（如玻璃、EVA、背板、密封胶）、工艺参数的光伏组件进行耐候性对比测试，量化各方案的可靠性差异，为研发阶段的材料升级、结构优化、工艺改进提供精准数据支撑；同时为量产环节提供标准化抽检方案，提前剔除潜在缺陷产品，降低户外运行故障发生率。
保障合规测试与数据可追溯性：严格按照光伏行业国际国内标准开展测试，自动生成带时间戳、设备编号、操作人员、测试参数的完整测试报告，数据实时存储且不可篡改，为组件通过第三方认证、行业准入审核、电站项目验收提供具有法律效力的测试依据。

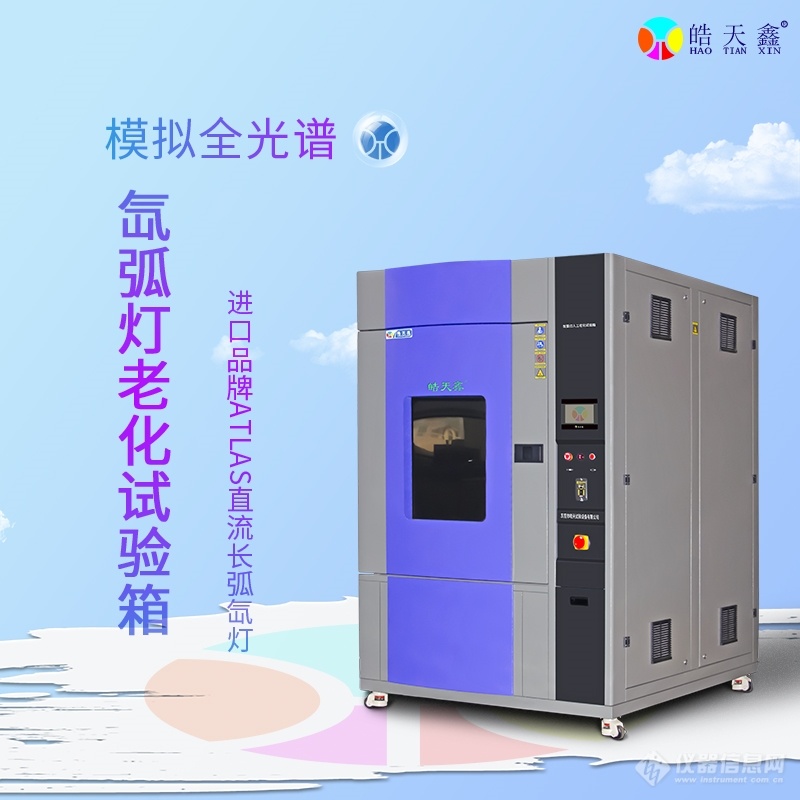

本方案核心设备为东莞皓天自主研发的光伏组件专用氙灯老化试验箱（型号：HT-XD-PV 系列），具备全光谱模拟、多因素协同、精准控温控湿、全流程自动化运行等核心优势，适配不同规格光伏组件的耐候性测试需求，核心参数与功能如下：
光照模拟性能：采用进口风冷式氙灯灯管（寿命≥1500h），光谱范围 280nm~800nm，可精准匹配 AM1.5 太阳光谱（符合 IEC 60904-3 标准）；光照强度可在 500W/m²~1200W/m² 范围内连续可调，控制精度 ±20W/m²；配备自动光强度监控与补偿系统，实时监测灯管衰减并自动调节电流，确保整个测试周期内光照强度稳定；支持辐照累积量统计与显示，累积误差 ≤±3%。
温湿度控制性能：温度控制范围 -40℃~100℃，湿度控制范围 20%RH~98%RH；温度波动度 ±0.5℃，温度均匀度 ±2℃，湿度波动度 ±2%RH，湿度均匀度 ±3%RH；采用 PID+模糊复合控制算法，搭配高效加热/制冷系统与超声波加湿系统，实现温湿度精准控制；支持光照、高低温、湿热多因素协同循环测试，可模拟不同地域的户外气候环境（如热带、温带、高原地区）。
可编程自动化功能：搭载东莞皓天 HT-AutoTest V6.0 自动化控制系统，支持 15 英寸彩色触摸屏 + 工业电脑双控模式，可预设 300 组以上自动化测试程序，每组程序可设置 200 段参数（含光照强度、温度、湿度、循环时间、喷淋间隔）；内置光伏行业标准测试程序库（涵盖 IEC 61215-2:2021、IEC 61730-2:2016、GB/T 6495.11-2021 等主流标准），可直接调用；具备断点续跑与故障自诊断功能，测试中断后恢复可从断点处继续，同时自动记录故障信息。
工作室与结构设计：工作室容积覆盖 1000L~5000L（可按需定制超大容积，适配 210 型、182 型等大尺寸光伏组件），内胆采用进口 316L 不锈钢材质，抗腐蚀、耐高温，易清洁；配备可调节承重样品架（单架承重 ≤800kg），支持组件倾斜放置（角度 0°~60°可调，模拟实际安装角度）；采用双层真空钢化玻璃观察窗（带电加热除雾装置），搭配内置高亮度 LED 照明，便于实时观察样品状态；外壳采用冷轧钢板静电喷涂工艺，内置高密度聚氨酯保温层，能耗比传统设备降低 25% 以上。
辅助功能与安全保护：配备淋雨喷淋系统（符合 IEC 61215 淋雨测试要求），可模拟户外降雨环境，喷淋压力 0.07MPa~0.14MPa 可调；支持与光伏组件性能测试系统联动，实现老化过程中组件电性能的实时监测；内置超温保护、氙灯过流保护、漏电保护、加湿系统缺水保护、风机故障保护等多重安全机制，参数异常时自动停机并触发声光报警；具备防凝露设计与冷凝水自动排放系统，避免湿气对样品与设备的损害；设备运行噪音 ≤78dB，符合实验室环境噪音标准。
为实现光伏组件氙灯老化耐候性测试的全流程自动化与精准化，搭配以下配套设备，形成一体化检测体系：
光伏组件电性能测试系统：包含太阳模拟器（符合 IEC 60904-1 标准，Class A 级）、IV 曲线测试仪（测量范围 0~1000V/0~30A，精度 ±0.5%）、绝缘电阻测试仪（测量范围 100Ω~10TΩ，精度 ±1%）、接地连续性测试仪，可自动化测试组件的开路电压、短路电流、功率、填充因子、转换效率、绝缘电阻等电性能参数。
外观与结构检测设备：高清工业相机（2000 万像素，支持多角度拍摄与 AI 图像识别），用于自动检测组件表面黄变、裂纹、脱层、气泡等缺陷；玻璃应力测试仪，用于检测组件玻璃在老化过程中的应力变化；边框腐蚀测试仪，用于评估边框的耐腐蚀性能；EVA 交联度测试仪，用于检测 EVA 胶膜的老化程度。
校准与辅助设备：高精度辐照计（经国家计量认证，测量范围 0~2000W/m²，精度 ±1%），用于定期校准试验箱光照强度；标准参考电池（用于太阳模拟器与氙灯试验箱的光谱匹配校准）；实验室恒温恒湿系统，用于维持光伏组件电性能测试环境稳定；自动化样品上下料装置（可选配，适配量产批量样品测试）；防电磁干扰屏蔽装置，避免外界干扰测试精度。
为保障氙灯老化耐候性测试结果的准确性与稳定性，实验室需满足以下基础条件：环境温度控制在 23℃±5℃，相对湿度 40%RH~70%RH；实验室地面平整坚固（地面承重 ≥1000kg/m²），配备防滑、防震动设施，避免设备运行共振影响测试精度；供电电压 380V±10%（根据设备功率配置），频率 50Hz±1Hz，配备独立接地装置（接地电阻 ≤4Ω）、稳压器及漏电保护器，确保设备稳定运行；实验室远离强磁场、强电场、震源、热源、水源及易燃易爆物品，避免干扰传感器精度与样品性能；配备完善的通风设施（氙灯工作时需排出臭氧）、消防器材、应急通道，保障实验室安全运行；设置专门的冷凝水排放管道与设备维护通道，便于设备日常维护与故障处理。
本方案适用于各类光伏组件及相关零部件的氙灯老化耐候性测试，典型样品包括：
完整光伏组件：单晶硅光伏组件、多晶硅光伏组件、薄膜光伏组件、PERC 光伏组件、TOPCon 光伏组件、HJT 光伏组件等不同技术路线的组件；
光伏组件零部件：光伏玻璃、EVA 胶膜、POE 胶膜、背板（TPT、TPE 等）、密封胶、接线盒、连接器、组件边框、焊带、电池片；
特殊光伏组件：BIPV 建筑光伏组件、柔性光伏组件、双面光伏组件、聚光光伏组件等。
样品数量：每组测试样品数量不少于 3 件，其中 1 件用于空白对照（不进行氙灯老化试验），2 件用于老化测试（确保结果重复性）；若需进行不同老化参数（如不同光照强度、温湿度循环）的对比测试，需按组别单独制备样品，每组样品规格、生产批次、材料工艺保持一致；量产抽检样品按批量比例抽取，抽样比例不低于 3%（批量 ＞1000 件时，抽样数量不少于 30 件）；对于核心项目用组件（如大型电站项目），抽样比例提升至 5%。
样品状态：样品需为符合光伏行业标准的合格产品，外观无划痕、裂纹、脱层、气泡等缺陷，初始性能参数符合产品技术规格书；完整光伏组件需提前进行初始电性能测试（开路电压、短路电流、功率等）、外观检测与结构检查，确保功能正常；零部件样品需按实际组件装配状态制备试件（如 EVA 胶膜与玻璃、电池片的复合试件）；需模拟实际安装状态的组件，需提前安装边框、接线盒等配件，确保测试状态与实际一致。
样品预处理：将所有样品（含空白对照）放置于标准环境（25℃±2℃，50%RH±5%RH）中静置 48 小时，消除运输及加工内应力；用无尘布蘸取专用清洁剂清洁样品表面油污、灰尘、杂质，避免影响测试结果；对组件接线盒、连接器等敏感部位，按实际使用要求进行密封处理（如需模拟户外密封状态）；大型组件需提前标记关键测试部位（如玻璃中心、边缘、电池片拼接处、背板中部），便于后续性能检测与失效分析；批量样品需按编号有序摆放，确保自动化上下料装置可精准抓取与定位。
采用耐高温、耐候性强的标识方式（激光刻字、专用耐候标签）对样品进行编号，记录样品名称、规格型号、生产批次、材料组成（玻璃、EVA、背板型号）、初始性能参数、测试程序编号、制备日期、测试人员等信息；建立自动化样品管理台账，实现样品接收、预处理、测试、存储、销毁全流程可追溯。测试时，样品通过专用工装牢固固定于试验箱样品架，确保样品与光源距离均匀（偏差 ≤5cm），组件倾斜角度按测试要求设置（通常为 30°），避免光照不均影响老化效果；测试线路通过专用耐高温走线槽固定，接口采用密封接头，避免湿气侵入；空白对照样品放置于实验室标准环境，远离试验区域，避免环境干扰；测试后的样品需单独存放，标记测试状态，便于后续失效分析。
样品初始性能检测：通过配套自动化测试设备，对预处理后的样品进行全面初始性能测试，具体项目：① 完整组件：电性能（开路电压、短路电流、功率、填充因子、转换效率、绝缘电阻）、外观（表面平整度、无缺陷）、结构（边框连接牢固性、接线盒密封性能）；② 零部件：EVA 交联度、玻璃透光率、背板耐候性、边框耐腐蚀初始状态；测试数据自动上传至系统，生成《初始性能测试报告》，作为后续对比基准。
设备自动化调试与校准：启动东莞皓天光伏组件专用氙灯老化试验箱，通过自动化控制系统进行设备自检，检查氙灯点亮、光照强度监控、加热/制冷、加湿、喷淋系统是否正常；根据测试需求调用或编辑测试程序，示例测试程序（符合 IEC 61215 标准）：“光照 800W/m²、温度 65℃、湿度 30%RH 维持 8h → 光照 800W/m²、温度 50℃、湿度 90%RH 维持 4h → 黑暗、温度 25℃、湿度 50%RH 维持 12h” 循环 100 次（累计辐照量 ≥60kWh/m²）；使用标准辐照计与参考电池对试验箱光照强度、光谱匹配度进行校准，确保参数精度符合要求；调试自动化数据采集系统与光伏组件电性能测试系统，进行联机测试，确保老化参数与组件性能参数同步采集、数据正常传输。
样品自动化布置：将试验样品通过专用工装固定于试验箱样品架，按要求调整倾斜角度；在样品关键部位安装温度、湿度传感器（如需监测样品表面温湿度）；连接组件电性能测试线路（如需实时监测电性能），并进行密封防护与绝缘处理；通过控制系统预设样品测试编号、测试程序关联、数据存储路径；批量样品测试时，启动自动化上下料装置，设置样品摆放位置与定位参数，确保装置精准抓取与放置样品；检查样品固定情况，避免老化过程中样品晃动或脱落。
启动自动化测试程序，试验箱按照预设参数自动运行，实现光照、温湿度、淋雨等多因素协同循环测试，整个过程无需人工干预；控制系统实时监控设备运行状态（光照强度、温度、湿度、循环次数、氙灯状态）与样品性能参数（如需实时监测），若出现参数异常或样品性能超标，自动触发报警并记录异常信息，可根据预设规则选择停机或继续运行。
测试过程中，通过观察窗实时观察样品状态（可搭配高清摄像头进行远程监控与录像），重点关注组件是否出现表面黄变、裂纹、脱层、气泡、边框腐蚀、接线盒密封失效等异常现象；定期（每 20 个循环）对样品进行阶段性性能检测，包括外观检查与关键电性能测试（如功率变化），记录阶段性衰减数据。
试验过程中若发生设备故障或突发情况，按下应急停止按钮，设备自动切断氙灯、加热/制冷系统，启动安全保护机制；故障排除后，通过断点续跑功能恢复测试，确保测试数据的完整性；测试过程中产生的冷凝水与喷淋废水通过专用管道自动排放，避免积水影响设备运行与测试结果。
按照预设的循环次数或累计辐照量完成全部测试程序后，试验箱自动进入回温程序，将样品缓慢回温至标准环境温度（25℃±2℃），避免快速回温导致样品二次损伤；回温完成后，设备自动停机，生成测试过程报告。
样品取出：待试验箱温度降至标准环境温度、压力恢复正常后，打开箱门取出样品，通过自动化上下料装置将样品转运至检测区域；记录样品取出时间、外观初始状态。
样品静置：将测试后的样品与空白对照样品一同放置于标准环境（25℃±2℃，50%RH±5%RH）中静置 24 小时，消除测试过程中产生的内应力。
样品全面检测：通过自动化检测设备对测试后的样品进行全面检测，检测项目与初始性能测试项目一致；使用 AI 图像识别系统对比测试前后样品外观缺陷变化，量化缺陷面积与程度；通过 IV 曲线测试仪对比电性能参数变化，计算性能衰减率；对零部件样品（如 EVA、背板）进行专项检测，分析老化程度；空白对照样品同步进行相同项目检测，用于排除环境因素对测试结果的影响。
采集内容：涵盖设备运行参数与样品性能参数两大类。设备运行参数包括：光照强度、累计辐照量、温度、湿度、循环次数、淋雨时间、氙灯运行时间、设备运行状态（故障报警信息）；样品性能参数包括：电性能（开路电压、短路电流、功率、填充因子、转换效率、绝缘电阻）、外观缺陷（缺陷类型、位置、面积、程度）、结构性能（EVA 交联度、玻璃应力、边框腐蚀程度、背板老化程度）；同时记录样品测试过程中的阶段性性能数据。
采集方式：采用全自动化采集模式，通过试验箱控制系统与多通道数据采集系统联动，实现数据同步采集；光照、温湿度等环境参数采样频率 ≥1 次/分钟，组件电性能参数采样频率按测试阶段设置（初始、阶段性、结束各 1 次，如需实时监测则采样频率 ≥1 次/小时）；数据实时存储至工业电脑与云端服务器，支持本地查询与远程追溯；采集过程中若出现数据异常，系统自动标记异常点并触发预警，记录异常发生时间、对应的老化参数与样品状态。
数据筛选与清洗：采用专业数据处理软件剔除无效数据（如采集过程中的干扰数据、设备故障时的异常数据），保留有效数据；对缺失数据进行合理插值处理，确保数据的完整性；将数据按测试阶段（初始、阶段性、结束）与样品编号分类整理，生成标准化数据表格。
数据可视化分析：通过软件自动生成辐照量-性能衰减曲线、温度-湿度-老化时间曲线、不同样品性能衰减对比曲线等，直观展示老化过程中样品性能的变化趋势；对比不同测试组（不同材料方案、不同老化参数）的曲线差异，量化性能衰减速率与老化参数的关联度；对关键性能参数进行统计分析，计算平均值、标准差、变异系数，评估测试结果的重复性与稳定性。
数据合规性处理：按照光伏行业标准要求，对采集的数据进行格式标准化处理，确保数据符合第三方认证与电站项目验收要求；自动添加数据水印与时间戳，确保数据不可篡改；生成带标识的原始数据报告，包含测试设备信息、操作人员信息、测试程序编号、采集时间、全部原始数据与处理后数据。
耐候性核心指标：组件功率衰减率（测试结束后与初始值对比，通常要求 1000h 老化后衰减率 ≤10%）、开路电压变化率、短路电流变化率、填充因子变化率、转换效率变化率；EVA 交联度变化（要求老化后交联度 ≥65%）；背板老化等级（无明显开裂、黄变）；边框腐蚀面积占比（要求 ≤5%）；
测试可靠性指标：同一组样品测试结果的重复性误差（变异系数 ≤3%）、不同组样品测试结果的一致性、光照强度与温湿度控制精度与标准要求的偏差；
失效关联指标：样品失效发生的时间点、对应的老化参数（累计辐照量、温湿度循环次数）、失效模式与老化因素的因果关系；
合规性指标：测试数据是否符合 IEC 61215、GB/T 6495 等标准要求，数据追溯性是否完整。
以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
