精密电子元件恒温恒湿环境适应性试验方案

精密电子元件作为通信设备、医疗仪器、航空航天装备、工业控制系统等领域的核心组成部分，其工作稳定性与可靠性直接决定终端设备的运行质量。在高低温交替、潮湿多雾的复杂服役环境中（如南方梅雨季节、高海拔低温环境、工业湿热车间等），温湿度波动易导致元件出现焊点氧化、绝缘性能下降、封装开裂、参数漂移等问题，进而引发设备故障甚至安全事故。东莞皓天检测仪器有限公司深耕精密检测领域十余年，依据GB/T 2423.3-2006《电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验》、IEC 60068-2-78:2012《环境试验 第2-78部分：试验 试验Ed：自由跌落》及GJB 150.9A-2009《装备实验室环境试验方法 第9部分：湿热试验》等标准，融合高精度温湿度控制技术与多维度性能监测系统，推出精密电子元件恒温恒湿环境适应性试验方案。通过复现各类恒温恒湿场景，精准评估元件的环境耐受能力，为产品研发优化、生产质控及可靠性验证提供科学依据，助力企业提升产品核心竞争力。

一、试验目的

本方案通过东莞皓天定制化恒温恒湿试验箱及配套性能测试系统，系统评估精密电子元件在不同恒温恒湿环境下的工作性能、结构稳定性及失效规律，核心实现以下目标：

1. 环境耐受极限界定：在-40℃~85℃温度范围、10%RH~98%RH湿度范围的组合环境中，精准测试电子元件关键性能参数（如电阻/电容值、导通性、信号传输速率、绝缘电阻、封装密封性）的动态变化，明确其在恒温恒湿环境下的安全工作阈值，确保元件在目标应用场景（如-20℃/50%RH的高原通信设备、40℃/95%RH的工业控制箱）中稳定运行。

2. 温湿耦合影响机制解析：模拟不同温湿梯度的恒定环境，评估温湿度协同作用对元件内部材料（金属引脚、高分子封装、半导体芯片）的影响，明确焊点腐蚀、材料老化与性能衰减的关联规律，为元件材料选型与结构设计提供数据支撑。

3. 可靠性失效预警模型建立：通过持续监测恒温恒湿环境下元件的性能参数突变、外观结构变化，结合失效前兆特征，建立“参数异常-可靠性风险”的预警模型，为终端设备的可靠性设计与维护策略制定提供依据。

4. 量产质量一致性管控：针对不同批次精密电子元件开展恒温恒湿适应性测试，验证生产工艺（如焊接工艺、封装工艺）的稳定性，确保批量产品的环境适应性符合标准要求，降低售后故障风险。

5. 标准符合性认证支撑：依据各行业专项标准完成精密电子元件的恒温恒湿试验，出具测试数据报告，助力产品通过市场准入、客户验收及出口认证（如CE、UL、军标认证）审核。

二、实验/设备条件

（一）核心测试设备（东莞皓天定制款）

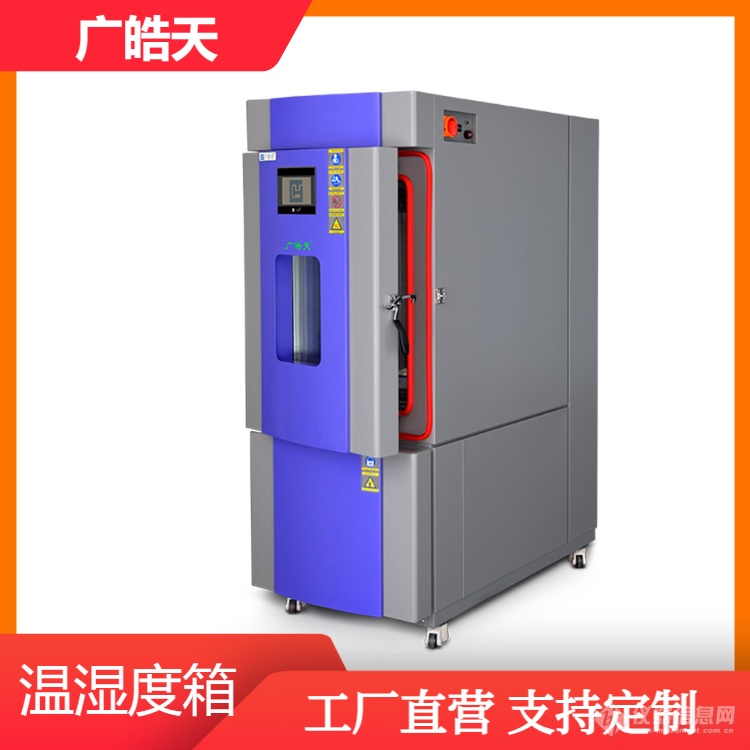

1. HT-EC-1000精密电子恒温恒湿试验箱：温度控制范围-40℃~85℃，温度波动度±0.3℃，温度均匀度±1.0℃；湿度控制范围10%RH~98%RH，湿度波动度±2%RH，支持温湿度快速切换（温度速率3℃/min，湿度速率5%RH/min）；内胆尺寸1200mm×1000mm×800mm，采用316L不锈钢材质，内壁经镜面抛光处理，避免冷凝水残留影响测试；配备防结露系统与精准送风循环装置，确保箱内温湿度均匀分布；集成超温超湿报警、漏电保护、紧急停机等安全功能，支持恒定温湿、阶梯温湿等多种试验模式，内置智能PID控制系统，实现温湿度精准闭环控制。

2. 精密电子性能测试系统：包含高精度万用表（测量范围0.01μV~1000V，精度±0.001%）、LCR数字电桥（频率范围100Hz~1MHz，电容测量精度±0.05%）、绝缘电阻测试仪（测量范围10Ω~10¹⁴Ω，精度±1%）、信号发生器与示波器（带宽1GHz，采样率5GS/s），可全面评估元件的电学性能；配备高频探针台与测试夹具，适配贴片、插件、BGA等不同封装类型的元件，确保测试接触稳定。

3. 多维度监测系统：配备24通道热电偶温度传感器（测量精度±0.1℃），同步监测元件表面及引脚温度；高清工业相机（分辨率1200万像素）带微距镜头，定时拍摄元件外观变化（焊点氧化、封装开裂、引脚锈蚀）；压力传感器监测试验箱内气压变化，确保温湿度控制稳定性；所有数据通过数据采集仪（采样频率1kHz）同步传输至终端，支持异常数据实时报警与曲线可视化展示。

4. 微观与结构分析设备：扫描电子显微镜（SEM，放大倍数100~10000倍）用于观察元件焊点微观形貌与腐蚀情况；X射线荧光光谱仪（XRF）分析引脚金属成分变化；拉力测试仪（量程0~500N，精度±0.01N）测试引脚焊接强度，明确温湿环境对结构可靠性的影响。

5. 数据管理与追溯系统：专用测试软件自动生成温湿度-性能参数关联曲线，支持数据导出（格式兼容Excel、PDF）与试验过程录像回放；数据存储周期≥10年，满足医疗、航空等行业的追溯要求，软件具备权限分级管理功能，确保数据安全。

（二）辅助设备与环境条件

1. 辅助设备：元件固定工装（适配0402~2220等不同尺寸贴片元件及各类插件元件）、防静电手套与手环、无水乙醇、脱脂棉、精密游标卡尺（精度0.001mm）、恒温干燥箱（温度范围50℃~150℃，用于元件预处理）、防静电工作台。

2. 实验室环境：温度25℃±2℃，湿度50%RH±10%RH，洁净度达10万级（无粉尘、油污）；电源电压220V±5%，频率50Hz，接地电阻≤4Ω；配备防静电地板与通风系统，实验区域远离强磁场、强电场干扰，避免影响测试精度。

三、试验样品

（一）样品类型与规格

本方案适用于各类精密电子元件，典型样品包括但不限于：

1. 按元件类型：电阻器（精密电阻、功率电阻）、电容器（陶瓷电容、电解电容、钽电容）、电感器（贴片电感、线圈电感）、半导体器件（二极管、三极管、MOS管、集成电路IC）、连接器（端子、插座、BGA连接器）、传感器（温度传感器、湿度传感器、压力传感器）。

2. 按封装形式：贴片封装（0402、0603、0805、1206、QFP、BGA）、插件封装（DIP、TO-220、轴向引线）、定制化模块封装（如传感器模组、电源模块）。

3. 按应用领域：通信类元件（5G射频元件）、医疗类元件（诊断仪器用传感器）、航空航天类元件（抗恶劣环境连接器）、工业控制类元件（PLC内部芯片）。

样品规格需明确：元件型号、标称参数（如电阻值、电容值、额定电压、额定功率）、生产批次、生产日期、封装材料（如环氧树脂、陶瓷、金属）、引脚材质（如铜、锡铅合金、无铅焊料）、工作温度范围；每类样品提供5组平行样与1组空白对照组，平行样需来自同一批次，确保初始性能一致性（参数偏差≤1%）。

（二）样品制备与预处理

1. 样品制备：选取同一批次、外观无缺陷（无划痕、变形、引脚锈蚀）的精密电子元件，使用防静电镊子夹取，清除表面污渍（用蘸有无水乙醇的脱脂棉轻轻擦拭）；对需焊接测试的元件，采用回流焊工艺焊接至标准测试基板（PCB材质为FR-4），焊接温度与时间符合元件规格书要求，确保焊点饱满无虚焊。

2. 样品预处理：将所有样品置于恒温干燥箱（85℃，4h）中去除内部潮气，随后在标准实验室环境（25℃±2℃，50%RH±10%RH）静置24h，消除温度应力；测试并记录初始性能参数，包括标称参数值、绝缘电阻、焊点强度、外观状态，建立样品专属档案，粘贴标识二维码。

四、试验步骤及条件

（一）试验模式与参数设定

根据精密电子元件的应用场景，设定以下三类核心试验模式，覆盖典型恒温恒湿环境风险：

1. 低温恒定湿试验（模拟高海拔/寒冷地区环境）：试验条件：温度-40℃、-20℃、0℃（分三档），湿度50%RH（恒定），每档温度下持续试验100h；每20h进行一次中间性能测试，包括电阻/电容值测量、绝缘电阻测试、外观检查；试验过程中持续监测元件温度与电学参数稳定性。

2. 高温高湿恒定试验（模拟湿热车间/梅雨季节环境）：试验条件：温度40℃、60℃、85℃（分三档），湿度90%RH、95%RH、98%RH（分三档），各温湿组合下持续试验200h；每50h进行一次中间性能测试，重点测试焊点强度、封装密封性及信号传输性能；针对医疗、航空类元件，延长至500h持续测试，评估长期可靠性。

3. 温湿循环恒定试验（模拟昼夜温差/运输环境）：试验循环：低温低湿阶段（-20℃，30%RH，2h）→ 常温常湿阶段（25℃，50%RH，1h）→ 高温高湿阶段（60℃，95%RH，4h）→ 常温常湿阶段（25℃，50%RH，1h），循环次数100次（总时长800h）；每个循环结束后测试元件导通性与参数稳定性，每20个循环进行一次全面性能测试与外观检查。

（二）具体试验步骤

1. 初始性能标定：对预处理后的样品进行全面初始测试：① 电学性能：使用LCR电桥与高精度万用表测量电阻/电容值、电压电流参数，重复测试5次取平均值；② 结构性能：用拉力测试仪测试引脚焊接强度，用绝缘电阻测试仪测试封装绝缘性能；③ 外观与微观状态：拍摄样品外观与焊点高清照片，通过SEM观察焊点微观形貌，记录初始数据。

2. 试验系统搭建与调试：将样品固定在试验箱内的防静电工装中，连接性能测试线路与温度传感器，确保接触良好无松动；根据选定试验模式设定温湿度参数、试验时长及安全报警阈值（如元件参数突变≥5%、试验箱温湿度波动超范围触发报警）；启动试验箱空载运行60min，待温湿度稳定后，确认设备监测系统、安全保护系统正常运行。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
