电子设备湿热循环腐蚀测试解决方案

在物联网、工业自动化、新能源等领域高速发展的背景下，电子设备的应用场景日益复杂，从高温高湿的南方雨季、沿海盐雾环境，到昼夜温差剧烈的高原地带，湿热循环引发的腐蚀问题已成为导致设备故障的核心诱因之一。电路板铜箔氧化、连接器接触不良、元器件引脚锈蚀等故障，不仅会造成设备停机、数据丢失，更可能在医疗、交通等关键领域引发严重安全事故。东莞皓天检测仪器有限公司深耕环境可靠性测试领域，依据GB/T 2423.4-2008《电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h+12h循环）》、IEC 60068-2-30:2005《环境试验 第2-30部分：试验方法 试验Db：交变湿热（12h湿润+12h干燥循环）》及GJB 150.9A-2009《装备实验室环境试验方法 第9部分：湿热试验》等标准，融合高精度温湿度调控、腐蚀介质模拟及智能监测技术，定制电子设备湿热循环腐蚀专属测试方案。通过复现各类湿热循环场景，量化设备腐蚀失效规律，为电子设备研发设计、选材优化及质量管控提供科学依据，助力企业提升产品环境适应性与市场竞争力。

一、试验目的

本方案通过东莞皓天电子设备湿热循环腐蚀综合测试系统，系统评估不同类型电子设备及核心组件在湿热循环交替环境下的抗腐蚀性能、电气稳定性及结构完整性，核心实现以下目标：

1. 腐蚀性能量化评估：精准测试-20℃~85℃温度范围、30%RH~95%RH湿度范围内，电子设备核心性能参数（绝缘电阻、接触电阻、介电强度、泄漏电流、功能完整性等）的变化规律，明确其在不同湿热循环条件下的抗腐蚀寿命，如确保工业控制电路板在40℃/95%RH（12h）与60℃/30%RH（12h）循环100次后，绝缘电阻≥100MΩ，接触电阻变化量≤10mΩ。

2. 湿热循环耐受性验证：模拟昼夜温差、雨季干湿交替等动态场景，通过温度骤变（5℃/min）、湿度循环波动的测试，评估电子设备在温湿度剧烈交替下的抗腐蚀能力，确定其耐受阈值与失效临界点，如检测连接器在-10℃/90%RH至70℃/40%RH快速循环下的插拔寿命衰减情况。

3. 材料与工艺适配性筛选：对比不同材质（如PCB基材、镀层材料、密封胶、外壳塑料）及工艺（如无铅焊锡、 conｆormal coating涂覆、防水封装）电子设备的湿热腐蚀表现，为研发阶段选材与工艺优化提供数据支撑，降低量产阶段的腐蚀失效风险。

4. 产品寿命预测与质量管控：结合加速湿热循环测试数据与腐蚀动力学模型，推算电子设备在常规使用环境下的抗腐蚀使用寿命，建立“温湿度循环参数-腐蚀时间-性能衰减”关联模型，为产品质保期设定与量产抽检提供科学依据。

5. 行业标准符合性认证：依据消费电子、工业控制、汽车电子、装备等细分领域的专项标准，完成腐蚀性能指标的符合性验证，出具测试报告，助力产品通过主机厂准入审核、行业认证及市场监管检验。

二、实验/设备条件

（一）核心测试设备（东莞皓天定制款）

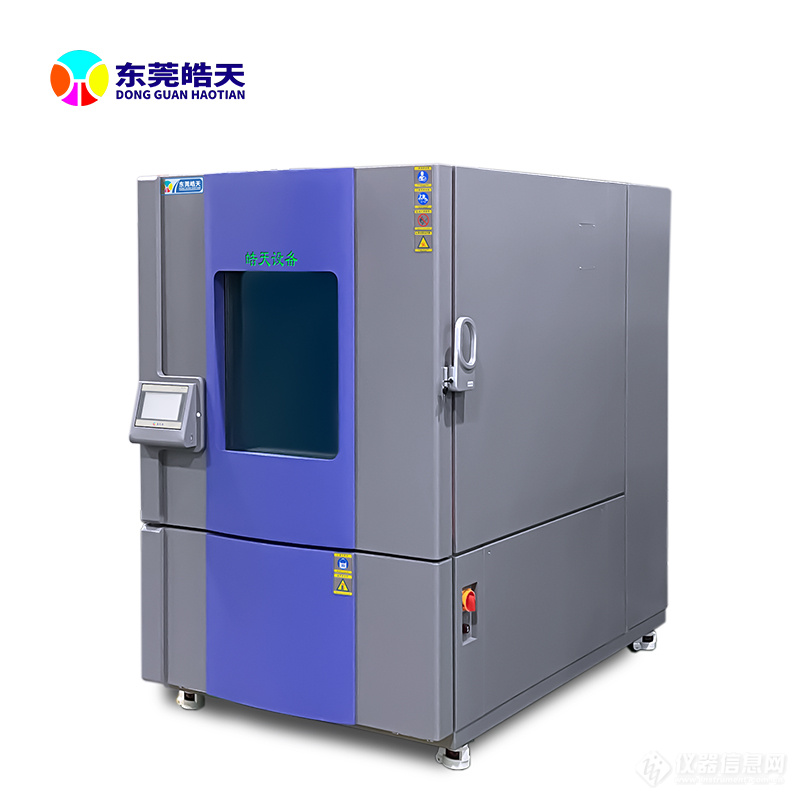

1. 电子设备专用湿热循环腐蚀试验箱：集成高精度温湿度控制系统与腐蚀环境模拟模块，温度控制范围-40℃~150℃，湿度控制范围10%RH~98%RH，温度波动度±0.5℃，湿度波动度±2%RH，温度均匀性±2℃，支持12h湿润+12h干燥、6h交替等多种循环模式，满足不同电子设备的湿热腐蚀测试需求。试验箱有效容积1000L，采用316L不锈钢内胆（抗腐蚀能力更强），配备多段式强制对流风道与气流均布装置，确保箱内温湿度均匀分布，避免局部环境差异导致测试偏差。内置可调节样品架（承重≥300kg），支持整机、电路板组件、元器件等不同规格样品并行测试，配备防冷凝水装置与绝缘监测接口，适配各类电子设备安全测试。

2. 湿热循环动态模拟系统（HT-ELEC-FLU-8500）：支持自定义温湿度循环曲线（如阶梯式、正弦波、脉冲式），温度升降速率0.1℃/min~10℃/min可调，湿度变化速率1%RH/min~5%RH/min可调，可精准模拟沿海地区昼夜湿热交替、雨季干湿转换等动态场景。系统配备128通道数据采集单元与电子设备电气性能在线监测接口，实现环境参数与产品电气性能的同步采集与关联分析。

3. 电子设备腐蚀性能分析系统（HT-ELEC-ANAL-9500）：由高精度绝缘电阻测试仪（测量范围10Ω~10TΩ，精度±0.5%）、接触电阻测试仪（测量范围0.1mΩ~100Ω，精度±0.1%）、介电强度测试仪（输出电压0~50kV，精度±1%）、泄漏电流测试仪（测量范围0.1μA~1A，精度±0.5%）及腐蚀形貌观测系统（含金相显微镜与扫描电镜接口）组成，可全面解析湿热循环后电子设备的电气性能与腐蚀微观特征。

（二）配套测试设备

• 腐蚀介质模拟设备：盐雾发生模块（盐雾浓度5%±1%，pH值6.5~7.2）、二氧化硫腐蚀模块（浓度0~500ppm可调），可模拟沿海盐雾湿热、工业污染湿热等复合腐蚀环境。

• 电气功能测试设备：多功能电子负载（0~100A/0~1000V）、信号发生器（频率范围1Hz~1GHz）、示波器（带宽2GHz，采样率10GS/s），用于测试湿热循环过程中电子设备的功能完整性与信号稳定性。

• 样品预处理设备：标准环境调节箱（温度23℃±2℃，湿度50%RH±5%）、真空干燥箱（温度范围50℃~200℃，真空度≤10Pa），用于测试前样品状态稳定与测试后腐蚀产物清理。

• 数据追溯与分析设备：无线温湿度记录仪（精度±0.1℃/±1%RH，存储容量200万条）、样品二维码追溯系统、皓天HT-DataAnalysis数据分析软件，实现测试全流程数据可追溯与自动化分析。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
