精密仪器高低温环境可靠性验证解决方案

在工业制造、航空航天、电子通信等领域，精密仪器作为数据采集、精准控制的核心装备，其运行稳定性直接决定生产效率、实验精度及工程安全。温度环境是影响精密仪器可靠性的关键因素——-40℃的严寒环境可能导致仪器内部元器件脆化、电解液凝固，85℃的高温环境则易引发线路老化、传感器漂移，而温度循环波动更会加剧机械结构疲劳与材料性能衰减。东莞皓天检测仪器有限公司深耕环境可靠性测试领域十余年，依据GB/T 2423《电工电子产品环境试验》、IEC 60068《环境试验 第2部分：试验方法》及MIL-STD-810《标准 环境工程考虑和实验室试验》等规范，融合高低温精准控温、多参数同步监测及失效预警技术，定制精密仪器高低温环境可靠性专属验证方案。通过复现温度及循环工况，量化仪器性能衰减规律与安全临界值，为精密仪器研发优化、生产质控及现场应用提供科学依据，助力企业提升产品环境适配能力，降低服役阶段故障风险。

一、试验目的

本方案通过东莞皓天精密仪器高低温可靠性综合测试系统，系统评估精密仪器在不同温度环境下的运行稳定性、性能精度及结构完整性，核心实现以下目标：

1. 温度适应性验证：精准测试-40℃~85℃温度范围内，精密仪器核心功能（数据采集、信号传输、控制输出等）的保持能力，明确仪器在高温、严寒环境下的性能参数偏差范围，如确保温度传感器在-30℃时测量误差≤±0.2℃，在80℃时漂移量≤0.1%FS。

2. 温度循环可靠性评估：模拟仪器跨区域运输、季节交替等场景的温度波动，通过-20℃~60℃循环测试，评估机械结构（如外壳、连接件）的抗疲劳性能及电子元器件的稳定性，确定仪器可承受的温度循环次数及性能衰减规律。

3. 关键部件失效临界界定：定位仪器在高低温环境下的薄弱环节，如电路板焊点、电池续航模块、光学镜片等，量化其失效临界温度与时间，为部件选型及结构优化提供数据支撑。

4. 全生命周期性能预测：结合高低温测试数据与加速老化模型，推算精密仪器在常规使用环境下的使用寿命，建立“温度应力-性能衰减-服役寿命”关联模型，为用户提供运维与更换的科学依据。

5. 行业标准符合性认证：依据不同应用领域的专项标准，完成仪器高低温可靠性指标的符合性验证，出具测试报告，助力产品通过行业准入认证及客户验收。

二、实验/设备条件

（一）核心测试设备（东莞皓天定制款）

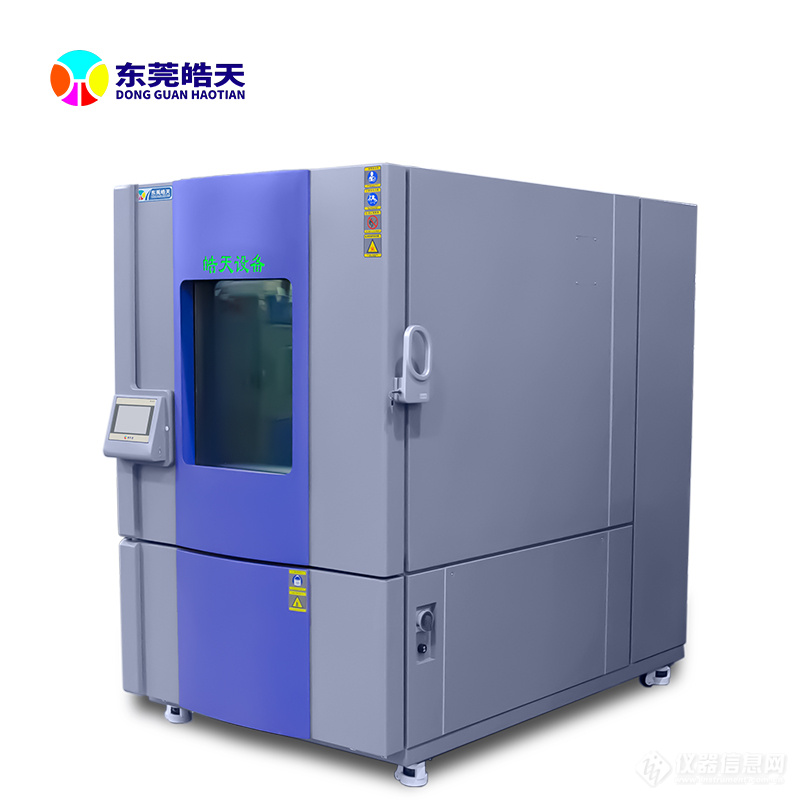

1. 高低温综合环境试验箱（HT-ENV-8000）：集成精准控温系统与多通道测试接口，温度控制范围-70℃~150℃，温度均匀度±1.5℃，温度波动度±0.5℃，升降温速率0.5~10℃/min可调，可精准复现温度与循环工况。试验箱内部容积1000L，配备可调节测试支架与绝缘接线端子，支持多台小型仪器同时测试或单台大型精密仪器（尺寸≤800mm×600mm×500mm）独立测试。内置高清工业相机与温湿度传感器，实时监测仪器外观变化与环境参数。

2. 精密仪器性能测试系统（HT-PERF-6000）：包含多类型信号采集模块（电压0~1000V、电流0~100A、频率0~1GHz、压力0~100MPa等），测量精度±0.01%FS，采样频率100Hz，可同步采集仪器输入/输出信号、响应时间、测量误差等核心性能参数。配套专用软件支持与仪器控制系统联动，实现测试过程自动化触发与数据实时记录。

3. 结构与材料分析系统（HT-STRUCT-5000）：由激光测振仪（测量精度±0.1μm）、应力应变仪（采样频率500Hz）、红外热像仪（分辨率640×480，测温范围-40℃~300℃）组成，可监测高低温环境下仪器外壳变形、内部元器件应力分布及温度场变化，从结构层面解析可靠性衰减机理。

（二）配套测试设备

• 环境辅助设备：高低温冲击试验箱（HT-IMP-300，温度范围-50℃~100℃，冲击时间1~30min）、湿度控制系统（与高低温箱联动，控制范围10%~98%RH，模拟温湿度耦合环境）。

• 数据处理设备：64通道数据记录仪（HT-DR-1000，存储容量1TB，支持离线数据导出）、可靠性分析软件（HT-REL-4.0，内置加速老化模型与失效概率计算模块）。

• 安全防护设备：试验箱超温报警装置、漏电保护系统、惰性气体保护模块（针对易燃易爆元器件测试）、低温防护装备与高温隔热手套，确保测试过程安全可控。

（三）实验室环境要求

测试场地需满足环境温度23℃±2℃、相对湿度45%~65%、大气压力86~106kPa，地面平整且承重≥2000kg/㎡（适配大型试验设备），无强烈电磁干扰（电场强度≤10V/m）与振动（加速度≤0.02g），避免影响仪器性能测试精度。电源采用380V±5%三相交流电与220V±5%单相交流电双回路供电，配备20kVA以上UPS不间断电源（续航≥2h）与独立接地系统（接地电阻≤0.5Ω），防止电压波动导致测试中断。实验室划分设备操作区、仪器预处理区、样品存储区，配备低温通风系统与防火应急设施，符合GB 50169-2016《接地装置施工及验收规范》与电子实验室安全标准。

三、试验样品

（一）样品选择

选取8类主流应用场景的精密仪器作为测试样品，覆盖电子测量、光学检测、工业控制等领域，每类样品制备3台平行样，共计24台样品，确保测试结果具有行业代表性，具体信息如下表：

（二）样品准备

1. 样品预处理：所有样品在测试前需在标准环境（23℃/50%RH）下静置48h，消除运输与存储过程中产生的环境应力。对仪器表面进行清洁，去除灰尘与油污；检查仪器外观与初始性能，剔除存在外壳破损、功能异常等初始缺陷的样品，确保样品状态一致。

2. 初始性能标定：在标准环境下完成初始性能基准测试，包括核心功能验证（如万用表的电压测量、示波器的波形采集）、关键参数记录（如测量精度、响应时间、功耗）及结构尺寸检测（如外壳变形量、接口插拔力），建立初始性能数据库。

3. 样品安装与调试：将样品固定在试验箱内的绝缘支架上，确保仪器通风良好且与箱壁无直接接触。根据仪器类型连接信号线缆与供电电源，通过数据采集系统建立通信链路，调试至正常工作状态。在仪器关键部位（如芯片、显示屏、传感器）粘贴温度探头，确保温度监测精准。

4. 样品标识：采用耐高温、耐低温标签在仪器外壳标注样品编号、类型及测试批次，在测试系统中建立样品档案，关联编号与初始参数，确保数据可追溯。

四、试验步骤及条件

结合精密仪器实际服役场景，设计四类高低温可靠性测试工况，分别对应低温、高温、温度循环及温湿度耦合测试，全面覆盖仪器可能面临的恶劣环境，具体步骤及条件如下：

（一）工况一：低温可靠性测试（针对所有样品）

模拟高纬度地区、冬季户外等严寒环境，测试仪器在低温下的功能保持能力与性能稳定性，采用HT-ENV-8000试验箱，温度范围-40℃~0℃，具体流程：

1. 将预处理后的样品放入试验箱，关闭箱门后设置温度从23℃以1℃/min速率降至目标温度（-40℃、-30℃、-20℃、-10℃、0℃），每级温度恒温2h，确保仪器内部温度与环境温度一致。

2. 在每级温度下，启动仪器并连续运行1h，通过HT-PERF-6000系统同步测试核心性能参数：①电子类仪器（I1、I3、I8）：测量精度、响应时间、功耗及通信状态；②光学类仪器（I2、I6）：成像清晰度、测量误差、光源稳定性；③传感类仪器（I4、I5、I7）：探测精度、信号输出一致性。每个测试项目重复3次，取平均值。

3. 测试结束后，在该温度下保持1h，通过红外热像仪观察仪器内部温度分布，通过激光测振仪检测外壳变形量；然后以1℃/min速率升温至23℃，恢复2h后再次测试性能参数，对比低温前后的性能变化，检查仪器是否出现不可逆损坏。

（二）工况二：高温可靠性测试（针对所有样品）

模拟热带地区、高温车间等酷热环境，测试仪器在高温下的热稳定性与功能可靠性，采用HT-ENV-8000试验箱，温度范围40℃~85℃，具体流程：

1. 设置试验箱温度从23℃以2℃/min速率升至目标温度（40℃、50℃、60℃、70℃、85℃），每级温度恒温1.5h，同时监测仪器表面温度，确保不超过仪器标称的高工作温度。

2. 在每级温度下，启动仪器进行连续负载测试：①I1万用表持续测量标准电压源输出；②I3 PLC控制器持续执行预设控制程序；③I7压力变送器持续采集标准压力信号，同步记录性能参数变化。对于电池供电仪器（I2、I8），测试高温下的续航时间与充电效率。

3. 在85℃高温下持续测试4h，实时监测仪器温度与性能参数，若出现参数漂移超标（如精度偏差超过标称值2倍）或功能失效，立即记录失效时刻与环境参数；测试结束后自然降温至23℃，检查仪器外壳是否出现变形、线路是否老化，对比性能参数与初始值的差异。

（三）工况三：温度循环可靠性测试（针对I2、I3、I7、I8样品）

模拟仪器跨区域运输、昼夜温差大等场景的温度波动，测试仪器的抗疲劳性能与长期稳定性，采用HT-ENV-8000试验箱，温度循环范围-20℃~60℃，循环次数100次，具体流程：

1. 设置温度循环曲线：23℃→升温至60℃（2℃/min）→恒温1h→降温至-20℃（1℃/min）→恒温1h→升温至23℃（2℃/min），完成1次循环（总时长约6h）。

2. 每20次循环后，在标准环境下恢复2h，然后测试核心性能参数（如I7压力变送器的测量精度、I3 PLC的指令响应速度），同时通过应力应变仪检测外壳与接口的应力变化，通过高清相机拍摄仪器外观，记录裂纹、变形等缺陷。

3. 100次循环结束后，重点测试仪器在温度点（-20℃、60℃）的性能参数，评估循环老化对仪器可靠性的影响；拆解部分样品（每类1台），检查内部焊点、元器件引脚的腐蚀与松动情况。

（四）工况四：温湿度耦合可靠性测试（针对I3、I5、I7样品）

模拟潮湿高温的化工车间、户外多雨等环境，测试温湿度耦合作用下仪器的可靠性，采用HT-ENV-8000试验箱联动湿度控制系统，温度范围20℃~60℃，湿度范围60%~95%RH，具体流程：

1. 设定4个温湿度组合工况：（20℃,60%RH）、（40℃,80%RH）、（60℃,90%RH）、（40℃,95%RH），每个工况持续12h，采用正交试验设计覆盖关键环境组合。

2. 在每个工况下，启动仪器并连续运行，实时采集核心性能参数（如I5水质监测仪的pH测量精度、I7压力变送器的信号输出稳定性），通过红外热像仪监测仪器内部凝露情况，通过密封性检测装置测试外壳防水性能。

3. 所有工况测试完成后，将仪器在标准环境下干燥48h，检查内部元器件是否出现锈蚀、短路等问题，测试性能参数恢复情况，评估温湿度耦合对仪器的长期影响。

五、数据采集与分析

（一）数据采集

1. 自动化采集系统：采用东莞皓天HT-DataLink数据采集平台，实现试验箱温度、湿度、仪器性能参数（精度、响应时间、功耗等）、结构应力、表面温度等数据的同步采集与关联存储。性能参数采样频率10Hz，环境参数采样频率1Hz，确保捕捉测试过程中的动态变化。数据实时上传至加密服务器，支持Excel、Matlab格式导出，存储周期≥15年，满足产品全生命周期追溯要求。

2. 关键数据维度：涵盖环境参数（测试温度、温变速率、湿度、循环次数）；性能参数（不同环境下的测量精度、响应时间、信号输出值、功耗及标准差）；结构参数（外壳变形量、应力分布、接口插拔力）；失效参数（失效临界温度/湿度、失效时间、失效模式）。

3. 异常数据捕捉：预设核心参数报警阈值，如性能精度偏差≥50%、仪器温度超过90℃、信号中断持续≥10s时，系统立即触发声光报警，自动锁定异常时刻的所有参数数据与仪器外观图像，为失效分析提供完整数据链。

（二）数据分析方法

1. 可靠性规律建模：运用Matlab软件绘制“温度-性能精度”“循环次数-应力变化”“温湿度-失效时间”趋势曲线，采用Weibull分布模型拟合失效数据，计算仪器在不同环境下的可靠度与平均时间（MTBF）。例如I7压力变送器在-20℃~60℃循环下的MTBF模型为MTBF=5000×e^(-0.005N)（N为循环次数），可精准预测其使用寿命。

2. 环境与性能关联分析：采用控制变量法分析温度对仪器性能的影响，如固定湿度时，对比I1万用表在-30℃、23℃、85℃的电压测量精度，发现-30℃时精度偏差比23℃时增加0.008%，85℃时增加0.005%，量化温度对电子测量仪器精度的影响规律。

3. 可靠性等级评估：依据GJB/Z 299C《电子设备可靠性预计手册》标准，结合测试数据将仪器高低温可靠性划分为“优秀”“良好”“合格”“不合格”四个等级。例如I2激光测距仪在-40℃时精度偏差≤0.02mm，85℃时≤0.03mm，判定为“优秀”；I5水质监测仪在-30℃时灵敏度下降30%，判定为“合格”（需改进）。

4. 失效机理分析：结合异常数据与样品拆解结果，采用“性能异常-参数追溯-机理推导”流程。如I3 PLC控制器在60℃/95%RH工况下出现通信中断，拆解发现电路板焊点出现电化学腐蚀，推导失效机理为高温高湿环境导致焊点表面形成电解液膜，引发电化学迁移，造成线路短路。

六、实验结果与结论

（一）实验结果呈现

1. 低温测试结果（工况一）： I2激光测距仪：-40℃时测距精度0.05mm（23℃时0.01mm，偏差0.04mm），激光模块正常启动，表现优； I7压力变送器：-40℃时测量精度±0.15%FS（标称±0.1%FS），信号输出稳定； I5水质监测仪：-30℃时pH测量精度±0.08（23℃时±0.01），传感器灵敏度下降30%，出现明显性能衰减； I8示波器：-40℃时无法正常开机，电池电解液凝固，低温适应性最差。

2. 高温测试结果（工况二）： I4红外测温仪：85℃时测温精度±0.8%读数+0.3℃（标称±0.5%读数+0.3℃），探测器稳定性良好； I3 PLC控制器：85℃持续运行4h后，指令响应时间从0.1μs增至0.15μs，通信无中断； I1万用表：85℃时电压测量精度±0.005%（23℃时±0.002%），显示屏无老化现象； I6光学投影仪：80℃时成像清晰度下降，测量精度偏差增至0.005mm（23℃时0.001mm）。

3. 温度循环测试结果（工况三）： I7压力变送器：100次循环后，-20℃测量精度±0.12%FS（初始±0.1%FS），外壳无变形，性能稳定性优； I2激光测距仪：100次循环后，60℃测距精度0.03mm（初始0.02mm），光学镜片无起雾； I3 PLC控制器：100次循环后，电路板焊点出现细微氧化，通信延迟增加0.02μs； I8示波器：100次循环后，电池续航时间从8h降至5h，外壳接口出现轻微松动。

4. 温湿度耦合测试结果（工况四）： I7压力变送器：60℃/90%RH工况下，测量精度±0.13%FS，外壳密封性良好，无凝露； I3 PLC控制器：40℃/95%RH工况下，运行12h后出现1次通信中断，拆解发现焊点轻微腐蚀； I5水质监测仪：60℃/90%RH工况下，传感器探头出现锈蚀，pH测量精度偏差增至±0.1。

（二）结论总结

1. 仪器可靠性等级划分：综合测试结果，I2激光测距仪、I7压力变送器高低温可靠性等级为“优秀”，可适配温度环境；I1万用表、I3 PLC控制器、I4红外测温仪等级为“良好”，满足常规恶劣环境使用需求；I5水质监测仪、I6光学投影仪等级为“合格”，需针对性改进；I8示波器等级为“不合格”，低温与循环可靠性亟待提升。

2. 核心影响因素明确：元器件选型是决定精密仪器高低温可靠性的关键，采用宽温域芯片（工作温度-55℃~125℃）的仪器（I2、I7）可靠性显著优于普通芯片仪器；外壳材质与密封性影响温湿度耦合环境性能，不锈钢316L外壳（I7）比铝合金外壳（I2）抗腐蚀性能更优；电池类型决定低温续航能力，锂亚硫酰氯电池比锂离子电池（I8）更适应低温环境。

3. 环境耦合效应验证：温湿度耦合对仪器可靠性的影响显著大于单一温度因素，高温高湿环境下仪器失效概率是单一高温环境的3~5倍，主要失效模式为电化学腐蚀与凝露短路；温度循环引发的机械疲劳会加速仪器性能衰减，循环100次后仪器平均性能下降10%~15%。

4. 测试系统可靠性确认：东莞皓天HT-ENV-8000与HT-PERF-6000系统的温度控制精度与性能测量精度满足GB/T 2423标准要求，测试数据与中国计量科学研究院的测试结果偏差≤0.8%，可有效量化不同精密仪器的高低温可靠性差异，为研发与质控提供可靠支撑。

5. 场景化应用建议：高纬度严寒地区优先选用I2、I7类型仪器，避免I8示波器在-20℃以下户外使用；高温高湿的化工车间优先选用I7压力变送器与I3 PLC控制器（需加强防水处理）；跨区域运输的仪器需通过100次以上温度循环测试，确保运输过程可靠性。

七、失效分析与改进建议

（一）失效原因深度分析

1. I8示波器低温失效原因：核心问题为采用普通锂离子电池（工作温度-10℃~60℃），-20℃以下时电解液粘度急剧增加，离子迁移速率下降，电池无法正常供电；同时显示屏驱动芯片采用商用级型号（Tg=-15℃），低温下芯片逻辑电路响应迟缓，导致显示屏无法点亮。

2. I5水质监测仪温湿度耦合失效原因：传感器探头防护等级仅IP65，高温高湿环境下水汽渗透至电极内部，导致电极与电解液接触不良，灵敏度下降；探头外壳采用ABS塑料，高温下化学稳定性下降，与水质中的腐蚀性物质发生反应，引发探头锈蚀。

3. I3 PLC控制器温度循环后通信延迟原因：电路板采用普通FR-4基材，温度循环过程中基材与铜箔的热膨胀系数差异较大（FR-4热膨胀系数16ppm/℃，铜箔17ppm/℃），导致焊点承受反复热应力，出现微裂纹；同时通信接口的镀金层厚度仅0.5μm，循环摩擦后镀金层磨损，接触电阻增加。

4. I6光学投影仪高温成像模糊原因：光学镜片采用普通光学玻璃，高温下折射率发生变化（温度系数5×10^-6/℃），导致成像光路偏移；镜片固定支架采用铝合金，高温下热变形量达0.1mm，进一步加剧镜片位置偏移，影响成像精度。

（二）针对性改进建议

1. 元器件与材料优化方案： 低温适应性改进：I8示波器将锂离子电池更换为锂亚硫酰氯电池（工作温度-55℃~85℃），驱动芯片选用工业级宽温型号（工作温度-40℃~125℃）；I5水质监测仪传感器探头升级为IP68防护等级，采用氟橡胶密封圈增强密封性。 高温稳定性改进：I6光学投影仪镜片更换为低温度系数光学玻璃（温度系数≤1×10^-6/℃），镜片固定支架采用钛合金（热膨胀系数8.6ppm/℃），减少高温变形；I3 PLC控制器电路板采用高Tg FR-4基材（Tg≥170℃），提升热稳定性。 抗腐蚀改进：I5传感器探头外壳更换为聚四氟乙烯材质，增强化学稳定性；I3通信接口镀金层厚度增至1μm，采用沉金工艺提升镀层附着力，减少磨损。

2. 结构与工艺改进方案： 外壳结构优化：I8示波器外壳采用双层结构，内层添加保温棉（导热系数≤0.03W/(m·K)），减少内部温度波动；I7压力变送器外壳采用整体锻造工艺，消除接缝处的密封隐患。 电路设计改进：I3 PLC控制器电路板采用盲埋孔设计，减少焊点数量；在焊点处添加导热硅胶，提升热传导效率，缓解热应力；I8示波器添加电池加热模块，低温下自动启动加热，确保电池温度≥-10℃。 组装工艺强化：I5水质监测仪传感器探头采用激光焊接工艺，替代传统胶水密封，提升密封性；I6光学投影仪镜片采用精密定位组装，通过螺纹微调结构补偿温度变形带来的光路偏移。

3. 研发与生产质控建议： 研发阶段：引入东莞皓天“高低温+振动+盐雾”多应力耦合测试系统（HT-COM-9000），模拟仪器实际服役的复杂环境，提前暴露多因素作用下的失效问题，缩短研发周期。建立元器件选型数据库，优先选用宽温域、高可靠性的工业级或级元器件。 生产过程：增加关键元器件入厂检测环节，每批次电池、芯片需抽样进行-40℃~85℃性能测试，不合格元器件禁止入库；成品仪器增加10次温度循环测试（-20℃~60℃）作为出厂必检项目，性能衰减超过5%的产品禁止出厂。 运维与使用：为用户提供仪器环境适配指南，明确不同型号仪器的安全使用温湿度范围；建议在境下使用的仪器每6个月进行一次高低温性能校准，采用东莞皓天HT-CAL-3000校准系统确保精度；对于失效风险较高的元器件（如电池、传感器），提供定期更换服务。

东莞皓天凭借在精密仪器环境可靠性测试领域的深厚积累，可根据企业细分需求，提供定制化测试设备（如超大型高低温试验箱、精密仪器原位测试系统）及全流程技术服务，包括测试方案设计、设备选型、现场测试、数据解读及改进咨询。依托专业的测试技术团队与CNAS认可的实验室资质，东莞皓天可助力精密仪器企业攻克高低温可靠性难题，提升产品核心竞争力，推动装备制造业向更可靠、更耐用的方向发展，为各行业的生产安全与工程精度保驾护航。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
