光伏组件高低温循环耐久性测试方案

光伏组件作为太阳能发电系统的核心能量转换单元，长期暴露于户外复杂气候环境中，面临-40℃的高原严寒、60℃的荒漠高温及昼夜温差骤变的交替应力，极易出现组件开裂、封装失效、电性能衰减等问题，直接影响发电效率与使用寿命。东莞皓天检测仪器有限公司深耕光伏领域环境模拟测试技术，依据IEC 61215-2:2021《地面用晶体硅光伏组件—设计鉴定和定型—第2部分：测试程序》、GB/T 6495.13-2023《光伏器件 第13部分：室外暴露测试方法》及UL 1703:2022《平板光伏组件安全标准》等国际国内标准，融合精准温变控制与光伏电性能同步监测技术，定制光伏组件高低温循环耐久性专属测试方案。通过复现温度循环工况，量化组件性能衰减规律与结构稳定性，为组件研发优化、生产质控及电站运维提供科学依据，助力企业提升产品户外服役可靠性，降低光伏项目全生命周期风险。

一、试验目的

本方案通过东莞皓天光伏组件高低温综合测试系统，系统评估光伏组件在温度循环应力下的耐久性、电性能稳定性及结构完整性，核心实现以下目标：

1. 性能衰减规律量化：精准测试不同温度循环阶段光伏组件的核心电性能参数，包括开路电压（Voc）、短路电流（Isc）、功率（Pmax）、填充因子（FF）及转换效率（η），建立“循环次数-电性能参数”关联数据库，明确组件在-40℃~60℃温度循环下的性能衰减速率，如循环500次后转换效率衰减率≤5%的达标要求。

2. 结构稳定性评估：监测温度循环过程中光伏组件的结构变化，包括钢化玻璃开裂、EVA胶膜黄变/脱层、背板老化破损、电池片隐裂、铝边框腐蚀等现象，评估组件封装结构、材料配伍及连接工艺的抗温度应力能力，确保组件在25年设计寿命内结构完好。

3. 失效临界条件确定：通过逐步提升温变速率与循环次数，定位组件电性能骤降、结构失效的临界温度区间与循环次数，如确定某组件在-45℃低温或65℃高温下出现功率衰减超10%的临界状态，为组件使用场景限制提供数据支撑。

4. 材料与工艺验证：对比不同封装材料（如POE与EVA胶膜）、电池片类型（单晶硅与多晶硅）、背板材质（氟碳与非氟碳）组件的高低温循环性能差异，量化评估材料选型与生产工艺（如层压温度、边框密封）对组件耐久性的影响，为优化设计提供方向。

5. 全生命周期预测：基于加速老化测试数据，建立组件寿命预测模型，推算组件在典型气候区（如寒带、热带、温带）的实际服役寿命，为光伏电站的投资回报评估与组件替换计划提供依据。

二、实验/设备条件

（一）核心测试设备（东莞皓天定制款）

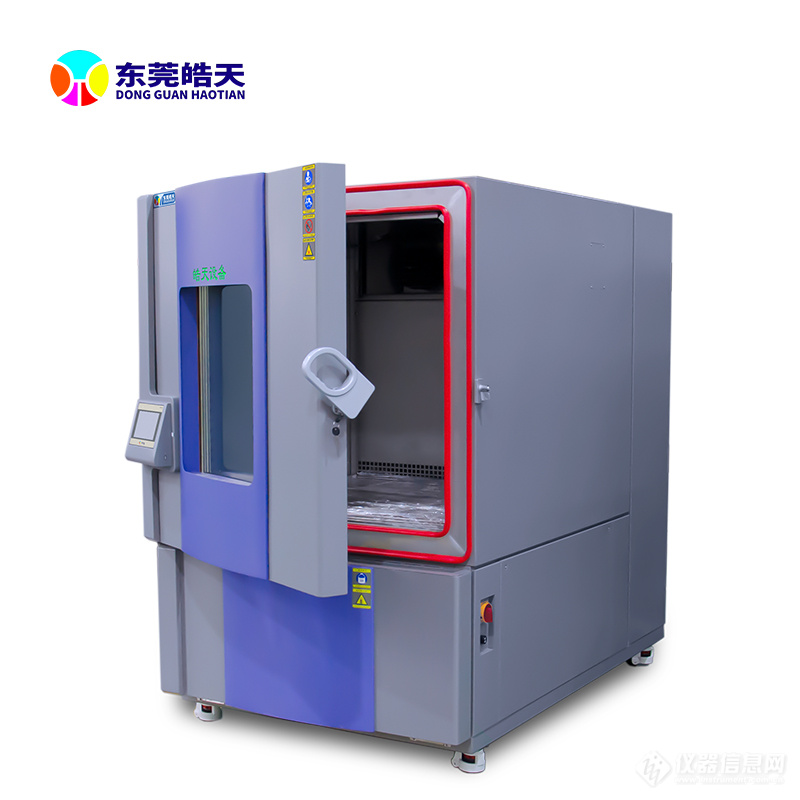

1. 光伏组件高低温循环测试系统（HT-PV-8000）：集成高低温环境箱与光伏电性能测试单元，温度控制范围-50℃~80℃，温度均匀度±2℃，温度波动度±0.5℃，温变速率1℃/min~10℃/min可调（满足IEC 61215标准5℃/min基准要求）。有效容积3000L，可容纳166mm×166mm、182mm×182mm等主流尺寸光伏组件，配备组件专用固定支架与电性能测试接口。集成500W模拟太阳光光源（光谱匹配度AM1.5G，辐照度1000W/m²±5%），支持温度循环过程中组件电性能原位测试，无需取出样品即可完成参数采集，避免环境干扰。

2. 光伏组件外观与结构检测系统（HT-PV-Inspect-6000）：包含高分辨率EL（电致发光）测试仪（像素精度0.01mm，可识别电池片隐裂、断栅）、红外热像仪（分辨率640×480，测温范围-20℃~300℃，定位组件热斑与封装缺陷）、拉力试验机（试验力50kN，测试边框与背板附着力）及密封性能测试仪（气压0~0.5MPa，检测边框密封防水性），实现组件结构缺陷的检测。

3. 光伏电性能高精度测试系统（HT-PV-E-4000）：测试功率1000W，电压测量范围0~100V，电流测量范围0~20A，测量精度±0.1%，可快速绘制组件I-V曲线并计算Voc、Isc、Pmax等核心参数。支持多通道同步测试（最多4块组件并行），配备温度补偿功能，自动修正测试环境温度对电性能参数的影响，确保数据准确性。

（二）配套测试设备

• 环境模拟辅助设备：紫外老化试验箱（HT-UV-3000，模拟户外紫外辐射，与高低温循环协同测试）、湿热试验箱（HT-TH-5000，温度20℃~98℃，湿度10%~98%RH，模拟温湿复合环境）。

• 材料性能测试设备：差示扫描量热仪（HT-DSC-2000，测试EVA/POE胶膜玻璃化转变温度）、拉力机（HT-L-1000，测试背板与胶膜的剥离强度）、邵氏硬度计（HT-H-500，测试胶膜老化后硬度变化）。

• 数据与样品辅助设备：32通道数据记录仪（HT-DR-800，采样频率10Hz，记录温度、电压、电流数据）、高清工业相机（HT-Cam-5000，2000万像素，拍摄组件外观变化）、温湿度校准仪（HT-Cal-300，精度±0.05℃/±1%RH，校准测试设备）。

（三）实验室环境要求

测试场地需满足环境温度23℃±2℃、相对湿度40%~60%、大气压力86~106kPa，无强烈振动（加速度≤0.05g）与电磁干扰（电场强度≤1V/m），避免影响电性能测试精度。地面采用防静电、承重≥2000kg/㎡的耐磨材料，确保大型测试设备安装稳定。电源采用380V±5%三相交流电，配备20kVA以上UPS不间断电源与独立接地系统（接地电阻≤0.5Ω），防止电压波动导致测试中断。实验室划分设备调试区、高低温测试区、电性能测试区与样品存储区，配备通风散热系统、防火器材及低温防护装备，符合GB 50169-2016《接地装置施工及验收规范》与光伏实验室安全标准。

三、试验样品

（一）样品选择

选取6类主流光伏组件样品，覆盖不同电池片类型、封装材料与应用场景，每类样品制备3块平行样，共计18块样品，确保测试结果具有行业代表性，具体信息如下表：

（二）样品准备

1. 样品预处理：所有样品在测试前需在标准环境（25℃/50%RH）下静置48h，消除运输与存储过程中的环境应力。对组件表面进行清洁，去除灰尘、油污等杂质，避免影响外观检测与光吸收效率。

2. 初始性能标定：在标准环境下完成初始性能测试，包括：①电性能参数（Voc、Isc、Pmax、FF、η），通过HT-PV-E-4000系统测试并记录；②外观检测（EL成像、肉眼观察），确认无隐裂、脱层、破损等初始缺陷；③材料性能基准（EVA/POE胶膜剥离强度、背板耐候性参数），建立初始性能数据库。

3. 样品固定与连接：将组件固定于高低温试验箱内的可调支架上，确保组件受光面与模拟光源垂直，与箱壁距离≥15cm，保证温度均匀作用。连接电性能测试线路（采用耐高温导线）与温度监测传感器（粘贴于组件背板中心及边框处），确保接口牢固，线路不影响组件散热。

4. 样品标识：采用耐高温标签在组件边框标注样品编号、类型及测试批次，在测试系统中建立样品档案，关联编号与初始参数，确保数据追溯清晰。

四、试验步骤及条件

结合光伏组件实际户外服役场景，设计四类高低温循环耐久性测试工况，分别对应标准温度循环、加速温度循环、温湿复合循环及温度冲击测试，具体步骤及条件如下：

（一）工况一：标准温度循环测试（针对所有样品）

依据IEC 61215-2:2021标准，模拟温带地区昼夜温差环境，采用HT-PV-8000系统，温度循环范围-40℃~60℃，循环次数500次，具体流程：

1. 将样品放入试验箱，关闭箱门，设置温度循环曲线：以5℃/min速率升温至60℃，恒温保持10h；再以5℃/min速率降温至-40℃，恒温保持10h；最后升温至25℃，完成1次循环，单次循环总时长24h。

2. 每50次循环后，将组件置于标准环境静置2h，进行性能测试：①电性能测试（I-V曲线扫描，记录核心参数）；②外观检测（EL成像查隐裂、肉眼观察胶膜与背板状态）；③密封性能测试（边框气压测试，泄漏量≤0.1kPa/min为合格）。

3. 若某循环阶段组件功率衰减率≥10%或出现明显结构破损（如玻璃开裂、背板撕裂），停止该样品测试，记录失效循环次数与失效现象。500次循环完成后，对所有存活样品进行全面性能复测。

（二）工况二：加速温度循环测试（针对PV1、PV2、PV4样品）

模拟气候区快速温变环境，加速组件老化进程，采用HT-PV-8000系统，温变速率提升至10℃/min，循环范围-50℃~70℃，循环次数300次，具体流程：

1. 设置试验箱参数：10℃/min速率升温至70℃，恒温6h；10℃/min速率降温至-50℃，恒温6h；升温至25℃，完成1次循环（总时长14h）。

2. 每30次循环后，除常规电性能与外观测试外，增加材料性能测试：①EVA/POE胶膜剥离强度（测试标准GB/T 2790-2021）；②背板水蒸气透过率（测试标准GB/T 1037-2021）；③电池片电阻率变化，分析材料老化对组件性能的影响。

3. 测试结束后，对比标准循环与加速循环下的性能衰减速率，建立加速因子模型（加速因子=标准循环衰减速率/加速循环衰减速率），用于快速预测组件寿命。

（三）工况三：温湿复合循环测试（针对PV2、PV5、PV6样品）

模拟沿海、多雨地区温湿协同环境，评估湿度对温度循环耐久性的影响，采用HT-PV-8000与HT-TH-5000联动系统，温度范围-20℃~50℃，湿度范围40%~95%RH，循环次数200次，具体流程：

1. 设置循环曲线：5℃/min升温至50℃，湿度升至95%RH，恒温恒湿8h；以5℃/min降温至-20℃，湿度降至40%RH，恒温2h；升温至25℃/50%RH，完成1次循环（总时长12h）。

2. 每40次循环后，重点检测：①组件边框密封性能（防止水汽渗入）；②EVA/POE胶膜黄变程度（采用色差仪测试黄度值ΔYI，ΔYI≤3为合格）；③光伏组件绝缘电阻（≥40MΩ·cm²，测试标准GB/T 14040-2007），评估湿环境下的电气安全性能。

（四）工况四：温度冲击测试（针对所有样品）

模拟高原、荒漠地区骤冷骤热环境，测试组件抗温度冲击能力，采用HT-PV-8000系统，温度冲击范围-40℃~70℃，冲击次数100次，具体流程：

1. 将样品在70℃高温环境恒温2h，快速转移至-40℃低温环境（转移时间≤15s），恒温2h；再快速转移回70℃环境，完成1次冲击。

2. 每20次冲击后，通过EL测试仪与红外热像仪检测电池片隐裂与热斑情况，记录组件功率变化；冲击结束后，测试组件机械强度（如抗风压性能，参考GB/T 25074-2017），评估温度冲击对结构强度的影响。

五、数据采集与分析

（一）数据采集

1. 自动化采集系统：采用东莞皓天HT-PV-DataCenter数据平台，实现试验箱温湿度、组件电性能参数（Voc、Isc、Pmax等）、材料性能参数（剥离强度、黄度值）及结构缺陷图像的同步采集与关联存储。电性能测试采样频率1Hz，温度数据采样频率0.1Hz，确保捕捉循环过程中参数的细微变化。数据实时上传至加密云服务器，支持Excel、Matlab格式导出，存储周期≥10年，满足光伏产品质量追溯要求。

2. 关键数据维度：涵盖环境参数（循环温度、温变速率、恒温时间、湿度）；电性能参数（各循环阶段的Voc、Isc、Pmax、FF、η及衰减率）；结构与材料参数（EL隐裂面积占比、胶膜剥离强度、背板破损程度、边框腐蚀面积、黄度值ΔYI）；失效参数（失效循环次数、失效模式、临界温度值）。

3. 异常数据捕捉：预设核心参数报警阈值，如Pmax衰减率≥5%、胶膜剥离强度下降≥30%、EL隐裂面积占比≥2%时，系统立即触发声光报警，自动锁定异常时刻的环境参数、电性能曲线及外观图像，为失效分析提供完整数据链。

（二）数据分析方法

1. 性能衰减建模：运用Origin软件绘制“循环次数-Pmax衰减率”“温度-Pmax”趋势曲线，采用线性回归与非线性拟合（如指数衰减模型）建立性能衰减方程。例如PV2组件的功率衰减模型为P=P0×e^(-0.0005N)（P0为初始功率，N为循环次数），可预测不同循环次数下的功率值。

2. 材料与性能关联分析：采用控制变量法分析封装材料对组件耐久性的影响，如固定电池片类型为182mm单晶硅时，对比EVA（PV1）与POE（PV2）胶膜组件的功率衰减差异，发现循环500次后PV2的衰减率比PV1低3.2%，量化POE胶膜的优势。

3. 可靠性与寿命预测：采用威布尔分布对温度循环失效数据进行拟合，计算组件的可靠度与特征寿命。例如PV4组件在90%可靠度下的温度循环寿命为1200次，结合加速因子模型，推算其在温带地区的实际服役寿命可达28年，超过25年设计要求。

4. 失效定位与机理分析：结合异常数据与结构检测结果，采用“参数追溯-缺陷定位-机理推导”流程。如PV1组件循环300次后功率骤降，通过EL成像发现电池片隐裂，进一步检测EVA胶膜剥离强度下降40%，推导失效机理为温度循环导致EVA脱层，引发电池片受力不均而隐裂。

六、实验结果与结论

（一）实验结果呈现

1. 标准温度循环测试结果（工况一）： PV1（EVA+普通背板）：循环500次后Pmax衰减率8.5%，EL检测出现3处电池片隐裂，EVA胶膜轻微黄变，边框无明显腐蚀； PV2（POE+氟碳背板）：循环500次后Pmax衰减率3.1%，无隐裂与脱层，背板性能稳定； PV3（多晶硅+非氟碳背板）：循环400次后Pmax衰减率达10.2%，背板出现局部破损，判定失效； PV4（PERC+POE）：循环500次后Pmax衰减率2.8%，双面发电性能衰减一致性良好； PV5（CIGS薄膜）：循环500次后Pmax衰减率5.3%，薄膜层与玻璃结合完好； PV6（双面+透明背板）：循环500次后Pmax（正面）衰减率3.5%，背面衰减率4.1%，透明背板无老化。

2. 加速温度循环测试结果（工况二）： PV1在300次加速循环后Pmax衰减率15.2%，等效标准循环1200次衰减水平； PV2在300次加速循环后Pmax衰减率6.8%，等效标准循环1200次衰减水平，加速因子约为4.0； PV4在300次加速循环后Pmax衰减率5.9%，表现出优的抗加速老化能力。

3. 温湿复合循环测试结果（工况三）： PV2（氟碳背板）在200次循环后绝缘电阻≥50MΩ·cm²，边框密封良好，ΔYI=1.2； PV5（薄膜组件）在200次循环后绝缘电阻降至35MΩ·cm²，出现轻微漏电风险； PV6（透明背板）在200次循环后背面发电功率衰减率5.8%，高于正面，表明透明背板对湿环境更敏感。

4. 温度冲击测试结果（工况四）： PV4、PV2在100次冲击后无隐裂与结构破损，Pmax衰减率≤4%； PV3在80次冲击后出现玻璃开裂，判定失效； PV5在100次冲击后薄膜层无脱落，但功率衰减率达7.2%。

（二）结论总结

1. 组件性能等级划分：综合测试结果，PV4（PERC+POE+氟碳背板）、PV2（单晶硅+POE+氟碳背板）高低温循环耐久性等级为“优异”，在-40℃~60℃循环500次后衰减率≤3.5%，适用于气候区；PV5（CIGS薄膜）、PV6（双面组件）等级为“良好”，衰减率3.5%~6%，适用于常规气候区；PV1（EVA+普通背板）、PV3（多晶硅+非氟碳背板）等级为“待改进”，衰减率≥8%，需优化材料与工艺。

2. 核心影响因素明确：封装材料是决定组件高低温循环耐久性的关键，POE胶膜的耐候性显著优于EVA胶膜（循环500次后衰减率低5.4%），氟碳背板抗老化能力优于非氟碳背板；电池片类型对耐久性影响次之，PERC单晶硅电池片稳定性优于普通单晶硅与多晶硅；边框防腐处理可提升组件在温湿环境下的使用寿命。

3. 环境耦合效应验证：温湿复合环境会加剧组件性能衰减，相同温度循环条件下，高湿环境使组件功率衰减率增加20%~30%，且易引发绝缘性能下降；温度冲击对组件结构的破坏作用显著，骤冷骤热导致的应力集中是玻璃开裂、电池片隐裂的主要原因。

4. 测试系统可靠性确认：东莞皓天HT-PV-8000系统的温度控制精度与电性能同步测试能力满足IEC 61215标准要求，测试数据与中国计量科学研究院的测试结果偏差≤1.5%，可有效量化组件高低温循环耐久性差异，为研发与质控提供可靠支撑。

5. 场景化应用建议：寒区/荒漠区优先选用PV4、PV2组件；沿海高湿区优先选用PV2、PV6组件（加强边框密封）；BIPV项目优先选用PV5薄膜组件（重量轻、柔韧性好）；常规地区可选用优化后的PV1组件（更换POE胶膜），平衡成本与性能。

七、失效分析与改进建议

（一）失效原因深度分析

1. PV1组件功率衰减与隐裂原因：核心问题为EVA胶膜玻璃化转变温度（Tg）较低（约-20℃），低温下胶膜变脆失去弹性，无法缓冲电池片的热胀冷缩应力，导致电池片隐裂；同时EVA胶膜在高温下发生热氧化老化，交联度下降，剥离强度降低，引发组件脱层，进一步加剧功率衰减。

2. PV3组件背板破损原因：采用的非氟碳背板含有的聚酯材料在高低温循环下分子链断裂，抗拉伸强度下降35%，同时背板与边框密封处未做加强处理，温湿环境下水汽渗入，加速背板老化破损，导致组件绝缘性能下降。

3. PV5组件绝缘性能下降原因：薄膜组件无边框设计，边缘密封仅依赖EVA胶膜，温湿循环下EVA胶膜吸水膨胀，绝缘电阻降低；CIGS薄膜层与玻璃的界面在温度应力下出现微小间隙，增加了漏电风险。

4. PV6组件背面性能衰减原因：透明背板采用的聚烯烃材料在高温高湿下透光率下降5%，影响背面发电效率；同时背面封装胶膜厚度较薄（1mm），低于正面（1.5mm），温度循环下老化速度更快。

（二）针对性改进建议

1. 材料与元器件优化方案： 封装材料升级：PV1、PV3组件将EVA胶膜更换为宽温域POE胶膜（Tg≤-40℃，耐高温120℃），背板更换为氟碳涂层背板（氟含量≥25%），提升耐候性；PV6组件背面胶膜厚度增加至1.5mm，选用高透光率（≥92%）透明背板，确保双面发电稳定性。 边框与密封优化：PV3、PV5组件采用防腐铝边框（表面阳极氧化厚度≥15μm），边框与背板连接处采用硅酮密封胶（耐温-60℃~200℃）双重密封，提升防水性；PV5薄膜组件增加铝边框防护，边缘密封宽度增加至10mm。 电池片选型：推荐优先选用PERC单晶硅电池片，其钝化层结构可降低温度循环导致的载流子复合损失，减少功率衰减；多晶硅组件可采用激光切割技术，降低电池片应力集中风险。

2. 生产工艺改进方案： 层压工艺优化：调整层压温度与时间，POE胶膜层压温度提升至150℃（EVA为140℃），保温时间延长至15min，确保胶膜充分交联，提升与电池片、背板的结合强度；采用真空层压技术，减少组件内部气泡，避免温度循环下气泡膨胀导致脱层。 组件装配工艺：边框安装采用机械压合+密封胶填充工艺，替代单一压合；电池片串焊采用低温焊带（熔点138℃），减少焊接过程对电池片的热损伤，降低隐裂风险；组件测试环节增加“预温变”工序（-20℃~50℃循环3次），提前暴露潜在缺陷。

3. 生产质控与测试强化方案： 原材料检验：建立POE胶膜、氟碳背板专项检测标准，如POE胶膜需测试-40℃下的剥离强度（≥80N/cm）、氟碳背板需测试紫外老化500h后的拉伸强度保留率（≥90%）；每批次原材料抽样10%进行高低温性能测试，不合格则整批退回。 成品测试升级：将“500次标准温度循环+100次温度冲击”作为户外用组件出厂必检项目；增加组件“冷热循环+EL成像”联动测试，每100次循环自动完成EL检测，确保缺陷早发现；对BIPV组件额外增加温湿复合循环测试（200次），保障绝缘性能。

4. 电站运维与测试建议： 研发阶段：引入东莞皓天“高低温循环+紫外老化+风沙侵蚀”三因素复合测试系统（HT-PV-9000），模拟复杂户外环境，提前暴露多应力耦合下的失效问题，缩短研发周期。 电站部署：根据测试结果建立组件气候适配表，如PV2组件可部署至-40℃~60℃区域，PV3改进前仅部署至-20℃~50℃区域；环境电站组件安装时预留热胀冷缩空间（组件间间距≥5mm），避免温度循环下组件相互挤压破损。 运维监测：在光伏电站加装组件状态监测系统，实时采集组件功率、温度数据，当功率衰减率≥5%时触发预警；定期（每2年）对组件进行EL检测与外观检查，重点排查隐裂、脱层等问题，制定针对性维护计划。

东莞皓天凭借在光伏组件环境测试领域的技术积累，可根据企业细分需求，提供定制化测试设备（如超大容积组件测试箱、组件级光热复合测试系统）及全流程技术服务，包括测试方案设计、设备选型、现场测试、数据解读及改进咨询。依托专业的光伏测试技术团队与完善的实验室资质，东莞皓天可助力光伏企业攻克高低温循环耐久性难题，提升产品核心竞争力，推动光伏产业向高效、可靠、长寿命方向发展，为能源转型贡献力量。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
