高速列车座椅作为乘客旅途中的核心承载部件，其可靠性与舒适性直接影响乘车体验及行车安全。长期运行中，座椅需承受高速列车启动加速、制动减速、轨道不平顺（如钢轨接头、道岔）及气动扰动等复杂振动环境，易出现结构松动、部件疲劳损坏、功能失效等问题，甚至引发安全隐患。东莞皓天检测仪器有限公司依托自主研发的振动试验箱，精准模拟高速列车不同运行工况下的振动环境，对座椅的抗振动疲劳性能、结构稳定性及功能可靠性进行全面评估，为座椅设计优化、材料选型、生产质量管控提供科学依据，保障高速列车座椅在全生命周期内的安全稳定运行。
本次试验旨在通过东莞皓天振动试验箱，精准模拟高速列车在常规运行（匀速行驶、轨道平顺段）、特殊工况（启动加速、制动减速、过弯道） 及场景（轨道颠簸、气动扰动） 下的振动环境（涵盖正弦振动、随机振动、冲击振动等模式），评估高速列车座椅的结构抗疲劳性能（框架焊接点强度、连接件紧固性、座椅骨架形变）、部件可靠性（座椅调节机构功能、扶手与靠背连接稳定性、坐垫与靠背填充物耐久性）、安全性能（安全带固定点强度、座椅抗倾覆能力、紧急情况下的乘客保护效果）及舒适性保持能力（坐垫与靠背支撑性变化、振动传递衰减率）。试验严格遵循 GB/T 13043-2022《铁道客车和动车组座椅》、TB/T 3559-2020《高速动车组座椅技术条件》，确定座椅优抗振动方案（目标达到 100 万次循环振动后，结构形变≤2mm、关键连接件松动量≤0.5mm、调节机构功能正常），验证振动试验箱在高速列车座椅测试中的精准性与可靠性，为座椅抗振动改进提供数据支撑。

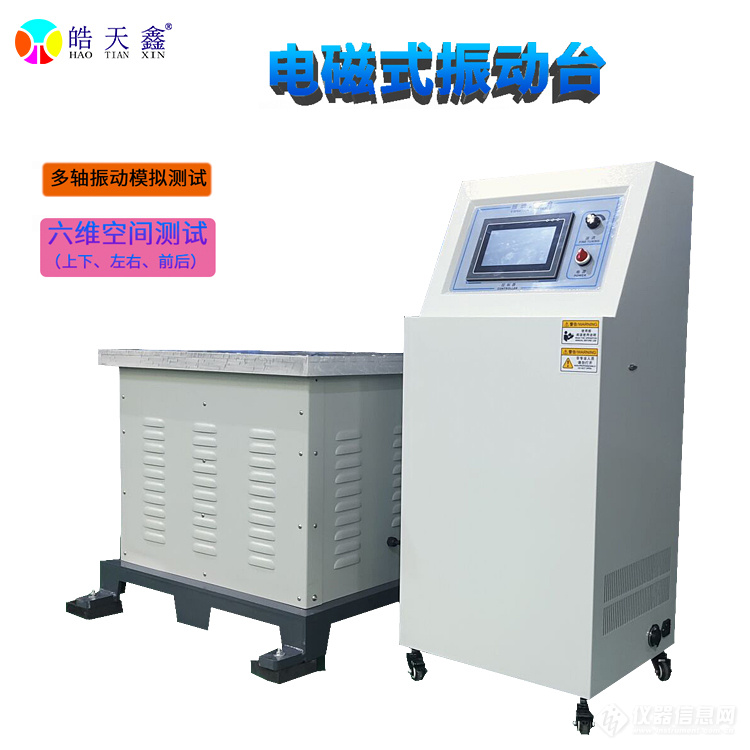

多维振动试验箱（HT - Vibration - 5000）
振动参数：支持三向（X/Y/Z 轴）同步或独立振动，振动类型涵盖正弦振动（频率范围 5 - 2000Hz，加速度范围 0 - 1000m/s²，位移范围 0 - 50mm（p - p））、随机振动（频率范围 5 - 2000Hz，加速度谱密度 0.001 - 100g²/Hz，总均方根加速度 0 - 50g）、冲击振动（脉冲类型半正弦 / 方波 / 锯齿波，冲击加速度 0 - 2000m/s²，脉冲持续时间 0.1 - 100ms）；配备高精度振动传感器（测量精度 ±0.5%，采样频率 10kHz），实时监测振动输出参数，确保与高速列车实际振动环境匹配度≥95%；
负载能力：有效承载平台面积 1500mm×1200mm，负载 5000kg（满足单座 / 多座（4 - 6 座）座椅同时测试需求），平台水平度≤0.1mm/m，支持座椅固定工装快速安装（兼容螺栓、夹具等多种固定方式，模拟实际列车座椅安装结构）；
环境协同控制：可与高低温试验箱（温度范围 - 40℃ - 80℃，精度 ±1℃）、湿度试验箱（湿度范围 20% - 95% RH，精度 ±3% RH）联动，实现 “振动 + 温湿度” 复合环境测试，模拟不同地域（如高寒地区、湿热地区）的复杂运行条件；
控制与监测：15 英寸触控屏支持多段振动程序预设（如 “正弦振动（5 - 50Hz 扫频，加速度 50m/s²，循环 1000 次）- 随机振动（5 - 500Hz，加速度谱密度 0.5g²/Hz，持续 10h）- 冲击振动（半正弦脉冲，加速度 500m/s²，脉冲持续时间 10ms，循环 50 次）” 组合工况；数据存储容量≥1000 万组，支持 USB / 以太网远程数据导出及测试报告自动生成；具备过载保护、超温保护、振动参数异常报警等安全功能，确保试验连续稳定运行。
高速列车座椅性能测试系统
结构检测仪器：三维坐标测量仪（测量范围 0 - 3000mm，精度 ±0.001mm，检测座椅骨架形变、连接件位置偏差）；拉力试验机（测量范围 0 - 50kN，精度 ±0.1kN，配备安全带固定点拉力测试夹具，检测安全带固定强度）；扭矩扳手（测量范围 0 - 500N・m，精度 ±1%，检测连接件螺栓松动扭矩变化）；
功能检测仪器：座椅调节机构测试仪（可模拟手动 / 电动调节操作，记录调节力变化、调节速度偏差、卡顿次数，评估调节功能可靠性）；振动传递测试仪（配备加速度传感器（采样频率 10kHz，精度 ±0.5%），分别安装于座椅底部（振动输入端）与坐垫表面（振动输出端），计算振动传递衰减率）；
舒适性检测仪器：压力分布测试仪（传感器阵列密度 20 点 /cm²，测量范围 0 - 100kPa，精度 ±2%，检测振动后坐垫与靠背压力分布变化，评估舒适性保持能力）；噪声测试仪（测量范围 30 - 130dB，精度 ±0.5dB，检测座椅部件振动产生的噪声变化）；
安全性能测试仪：座椅抗倾覆试验机（可施加水平推力 0 - 10kN，精度 ±0.1kN，检测座椅在振动后抗倾覆能力）；冲击载荷测试仪（可模拟乘客突发冲击载荷（0 - 20kN，作用时间 0.1 - 1s），检测座椅缓冲吸能性能）。
高低温湿热试验箱（温度 - 40℃ - 80℃，湿度 20% - 95% RH，与振动试验箱联动，模拟高寒湿热地区复合环境）；
振动校准仪（符合 ISO 16063 标准，定期校准振动试验箱加速度、频率、位移参数，确保测试精度）；
座椅预处理设备（如恒温干燥箱（温度 50℃ - 200℃），用于试验前座椅除潮、应力释放处理；座椅清洁设备，去除座椅表面杂质，避免影响测试结果）；
高速摄像机（拍摄帧率 1000fps，分辨率 4K，记录振动过程中座椅部件动态变化，便于后续失效分析）。
选取 4 类主流高速列车座椅，覆盖不同座椅类型、材质与功能设计，确保测试结果的全面性与代表性：
样品 1：商务座座椅（S - B1）
规格：单人座椅，尺寸 650mm×850mm×1200mm（宽 × 深 × 高），骨架材质为航空级铝合金（厚度 3mm），坐垫与靠背填充物为高密度记忆棉（厚度 50mm），配备电动调节功能（靠背角度 0° - 170°、腿托调节 0° - 90°）及安全带固定装置；应用于高速动车组商务车厢，需兼顾舒适性与高可靠性；重点测试电动调节机构可靠性、振动传递衰减率、骨架抗疲劳性能。
样品 2：一等座座椅（S - F2）
规格：双人联排座椅，单座尺寸 550mm×750mm×1100mm，骨架材质为高强度钢材（厚度 2.5mm），填充物为高弹性海绵（厚度 40mm），配备手动调节功能（靠背角度 0° - 160°）及折叠扶手；应用于一等车厢，需承受频繁使用与长期振动；重点测试扶手与靠背连接稳定性、坐垫填充物耐久性、连接件松动情况。
样品 3：二等座座椅（S - S3）
规格：三人联排座椅，单座尺寸 450mm×700mm×1050mm，骨架材质为低碳钢（厚度 2mm），填充物为普通弹性海绵（厚度 35mm），配备简易手动调节功能（靠背角度 0° - 150°），无扶手；应用于二等车厢，使用频率高、承载需求大；重点测试骨架焊接点强度、座椅抗倾覆能力、安全带固定点强度。
样品 4：特殊座椅（残疾人座椅）（S - D4）
规格：单人加宽座椅，尺寸 800mm×900mm×1250mm，骨架材质为不锈钢（厚度 3.5mm），配备可升降平台、安全带固定带及扶手，具备抗冲击缓冲设计；应用于高速列车无障碍区域，需满足特殊使用场景下的安全与可靠性需求；重点测试升降平台功能可靠性、抗冲击缓冲性能、结构稳定性。
对 4 类样品进行初始性能检测：
结构性能：三维坐标测量仪测量座椅骨架关键点位初始坐标（确定初始形变基准）；扭矩扳手检测连接件初始紧固扭矩（记录螺栓初始扭矩值，如商务座座椅连接件初始扭矩 25N・m）；拉力试验机检测安全带固定点初始拉力（要求拉力≥5kN，无松动为合格）；
功能性能：座椅调节机构测试仪检测初始调节功能（记录电动 / 手动调节力、调节速度，如商务座电动调节速度 5mm/s，调节力≤50N）；振动传递测试仪检测初始振动传递衰减率（在 50Hz 振动频率下，初始衰减率≥40% 为合格）；
舒适性与安全性能：压力分布测试仪检测初始坐垫压力分布（要求压力分布均匀，最大压力点≤80kPa）；座椅抗倾覆试验机检测初始抗倾覆能力（施加水平推力 8kN，座椅无倾覆为合格）；噪声测试仪检测初始振动噪声（在 100Hz 振动频率下，噪声≤50dB 为合格）。
将样品通过专用工装固定在振动试验箱承载平台上，模拟实际列车座椅安装方式（螺栓紧固，紧固扭矩与实际安装一致，如二等座座椅安装扭矩 20N・m）；在座椅关键部位（骨架焊接点、连接件、调节机构、坐垫表面）粘贴振动传感器与应变片；检查设备连接稳定性，根据测试场景预设振动参数（振动类型、频率、加速度、持续时间）。
试验条件：采用随机振动模式，频率范围 5 - 500Hz，加速度谱密度 0.1g²/Hz（总均方根加速度 5g），持续测试时间 100h（等效实际运行里程 10 万公里）；
过程监测：每 20h 取样检测一次，三维坐标测量仪测量座椅骨架形变（要求形变≤1mm）；扭矩扳手检测连接件扭矩松动量（要求松动量≤0.3N・m）；振动传递测试仪检测振动传递衰减率（要求衰减率≥35%）；座椅调节机构测试仪检测调节功能（要求调节力变化≤10N，无卡顿）。
试验条件：采用正弦振动 + 冲击振动组合模式，正弦振动（频率范围 10 - 200Hz，加速度 30m/s²，循环 5000 次），冲击振动（半正弦脉冲，加速度 300m/s²，脉冲持续时间 20ms，循环 100 次）；
过程监测：每 1000 次正弦振动循环检测一次，拉力试验机检测安全带固定点拉力（要求拉力≥4.5kN）；座椅抗倾覆试验机检测抗倾覆能力（施加水平推力 7kN，无倾覆为合格）；高速摄像机记录座椅部件动态变化（观察是否出现部件位移、异响）；噪声测试仪检测振动噪声（要求噪声≤55dB）。
试验条件：采用随机振动 + 冲击振动组合模式，随机振动（频率范围 5 - 1000Hz，加速度谱密度 0.5g²/Hz，总均方根加速度 15g，持续 20h），冲击振动（方波脉冲，加速度 800m/s²，脉冲持续时间 10ms，循环 50 次）；
过程监测：每 5h 随机振动测试后检测一次，三维坐标测量仪测量座椅骨架形变（要求形变≤2mm）；压力分布测试仪检测坐垫压力分布（要求压力点≤90kPa，压力分布均匀性变化≤10%）；座椅调节机构测试仪检测调节功能（要求调节速度偏差≤1mm/s，无功能失效）；扭矩扳手检测连接件扭矩松动量（要求松动量≤0.5N・m）。
试验条件：联动高低温湿热试验箱，先将环境温度湿度稳定至目标值（高寒场景：-30℃，30% RH；湿热场景：40℃，90% RH），再进行随机振动（频率范围 5 - 500Hz，加速度谱密度 0.3g²/Hz，总均方根加速度 10g，持续 50h）；
过程监测：每 10h 检测一次，拉力试验机检测安全带固定点拉力（高寒场景要求≥4.2kN，湿热场景要求≥4.0kN）；振动传递测试仪检测振动传递衰减率（高寒场景要求≥30%，湿热场景要求≥28%）；结构检测仪器检查座椅骨架是否出现锈蚀（湿热场景）、脆化（高寒场景）；座椅调节机构测试仪检测调节功能（高寒场景无卡顿，湿热场景无部件卡死）。
将所有样品从试验设备取出，在标准环境下静置 48h，消除热应力与振动残留应力后，再次全面检测结构、功能、舒适性及安全性能，对比初始数据计算各指标衰减率；
综合分析不同振动场景下样品的抗振动短板，确定各高速列车座椅实际抗振动等级，提出针对性改进方向。
振动试验参数记录
振动试验箱自动存储振动类型、频率、加速度、位移、持续时间、环境温度湿度等参数，生成 “时间 - 频率 - 加速度 - 温度 - 湿度” 曲线，确保每个测试场景的参数偏差在标准允许范围内（频率偏差 ±0.1Hz，加速度偏差 ±0.5%，温度偏差 ±1℃，湿度偏差 ±3% RH），数据保留周期≥5 年，可与高速列车实际运行振动监测数据对比分析（如实际运行中轨道颠簸段振动加速度约为平顺段的 3 - 5 倍）。
座椅性能数据
结构性能：统计不同场景下各样品的平均骨架形变、连接件扭矩松动量、焊接点应变值；分析振动类型（正弦 vs 随机）、加速度每提升 1g 对结构老化速率的影响（如随机振动下座椅骨架形变速率较正弦振动快 1.8 - 2.5 倍）；
功能性能：记录座椅调节力变化量、调节速度偏差、卡顿次数、振动传递衰减率；计算不同振动时长下功能性能的平均衰减速率（如常规场景 100h 后，样品 2（一等座）调节力平均增加 8N）；
舒适性与安全性能：统计坐垫压力分布压力点变化、压力分布均匀性偏差、振动噪声增加值、安全带固定点拉力下降率、抗倾覆推力下降值；分析温湿度对舒适性与安全性的影响（如湿热场景下，样品 4（残疾人座椅）安全带固定点拉力下降率较常温场景快 1.3 倍）；
失效数据：记录各样品出现结构形变超标、功能失效、安全性能不达标（如安全带拉力＜4kN）的时间节点与振动参数；统计不同场景下失效比例（如场景测试后，样品 3（二等座）骨架形变超标比例达 12%）。
数据对比与建模
将试验数据与 GB/T 13043 - 2022、TB/T 3559 - 2020 标准要求对比，评估各样品是否达标；建立 “振动参数 - 座椅性能衰减” 关联模型，预测座椅在不同运行里程下的性能变化趋势（如预测样品 1（商务座）在运行 50 万公里后，振动传递衰减率下降至 30%）。
整体性能达标情况
结构性能：在常规运行振动场景（100h）下，4 类样品骨架形变均≤1mm，连接件扭矩松动量≤0.3N
以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
