名称解密
DR（Digital Radiography，数字射线检测）与CT（Computed Tomography，计算机断层扫描）是无损检测领域的两大核心技术。二者均以非破坏性方式揭示材料缺陷，广泛应用于航空航天、汽车制造、电子元件等精密工业领域。
成像原理差异
DR
穿透方式
单次X射线照射，探测器直接接收透过物体的衰减信号，形成类似“投影（透视）图”的二维图像。
信息维度
仅提供样品某一角度的平面叠加信息，极易受样品内部重叠结构干扰。
CT
穿透方式
在采集图像过程中，通过控制精密转台持续稳定的旋转物体，使探测器采集X射线穿透物体不同角度的投影图，再通过计算机重建算法，将采集到的图像信息排列转换为三维数据模型。在三维可视化分析软件中，可对三维数据模型进行任一方向的切片观察分析，可定位内部缺陷位置、尺寸等信息。实现非破坏性方式对物体内部结构的高精度“立体解剖”。
信息维度
构建三维模型，获取样品的完整数字化结构信息，并利用专业的三维可视化分析软件逐层切片分析和计算，精确获取缺陷位置、尺寸及空间分布等详细信息，尤其适用于复杂几何形状的检测。更有利于对样品进行包括如失效分析、故障检查、工艺改进、产品设计优化等更应用。
设备构造与检测流程
DR
设备组成
设备相对简单，主要包括了射线源、平板探测器、机械传动装置及图像处理软件。
检测耗时
单次曝光即可完成检测，耗时相对较短，适合流水线快速筛查。
CT
设备组成
射线源、平板探测器外，机械系统需要使用高精密、高稳定性的硬件配置，并需要经过高精度的调试和校准。此外，还需配备较高性能的数据采集系统、三维数据分析硬件和软件系统，成本显著高于DR。
检测耗时
需完成多角度扫描与图像重建，检测时间从几分钟到数小时不等，复杂工件需不断调试优化参数，以达到最佳效果。
性能与成本对比
DR
检测精度
分辨率可达0.1-0.3mm，可识别体积型缺陷（如气孔、夹杂物）。
经济性
DR的全生命周期成本（采购+维护+耗材）相对较低，维护相对简单，适合大批量检测。
CT
检测精度
分辨率至高可达纳米（亚微米）级，可识别更微小的缺陷，并量化密度差异。
经济性
CT设备成本等级差异显著，且操作需严格环境控制与参数适配，需要专业人员操作，维护成本较高。
应用场景
DR
CT
焊缝质量检测（如管道、压力容器）
广泛应用于航空航天、制造业的精密零部件产品的检测、新材料的研究和分析
铸件气孔、缩孔批量筛查
新兴的增材制造产品技术改进
电子元件焊接点缺陷分析
新能源电池及器件产品的检测和分析

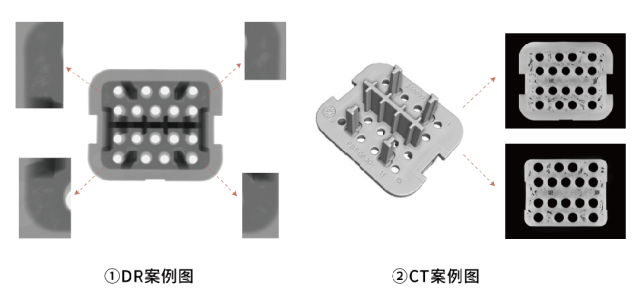

DR以快速成像和低成本优势，成为简单结构部件快速筛查的理想选择；而CT的优势在于三维可视化，可实现高精度的尺寸测量，能够直观呈现样品的内部细微结构、查找和解决复杂结构的隐藏缺陷问题，获取的判定依据。
