臭氧老化试验箱电线电缆老化方案

电线电缆作为电力传输与信号传递的核心载体，在户外、工业环境等场景中常暴露于含臭氧的空气中。臭氧具有强氧化性，易导致电缆绝缘层、护套等橡胶或高分子材料发生老化，表现为龟裂、变硬、弹性下降等，严重威胁电力系统与通信网络的安全运行。东莞皓天检测仪器有限公司的臭氧老化试验箱，能精准模拟不同浓度的臭氧环境，结合温度、湿度等参数，为电线电缆的抗臭氧老化性能测试提供科学解决方案，助力企业提升产品可靠性。

一、试验目的

本试验依据 GB/T 2951.21-2008《电缆和光缆绝缘和护套材料通用试验方法 第 21 部分：弹性体混合料专用试验方法 —— 耐臭氧试验》、IEC 60811-403:2012《Electric cables—Test methods for insulation and sheathing materials—Part 403: Specific methods for elastomeric compounds—Ozone resistance test》等标准，利用东莞皓天臭氧老化试验箱，模拟电线电缆在含臭氧环境中的使用场景。通过测试，评估电缆绝缘层、护套材料在臭氧作用下的外观变化（如龟裂程度、变色）和力学性能（如拉伸强度、断裂伸长率、硬度）的衰减情况，确定材料的抗臭氧老化等级，为电缆材料选型、配方优化、生产工艺改进及使用寿命评估提供数据支撑，确保电线电缆在实际使用中具备足够的耐臭氧性能。

二、实验 / 设备条件

（一）核心设备（东莞皓天定制款）

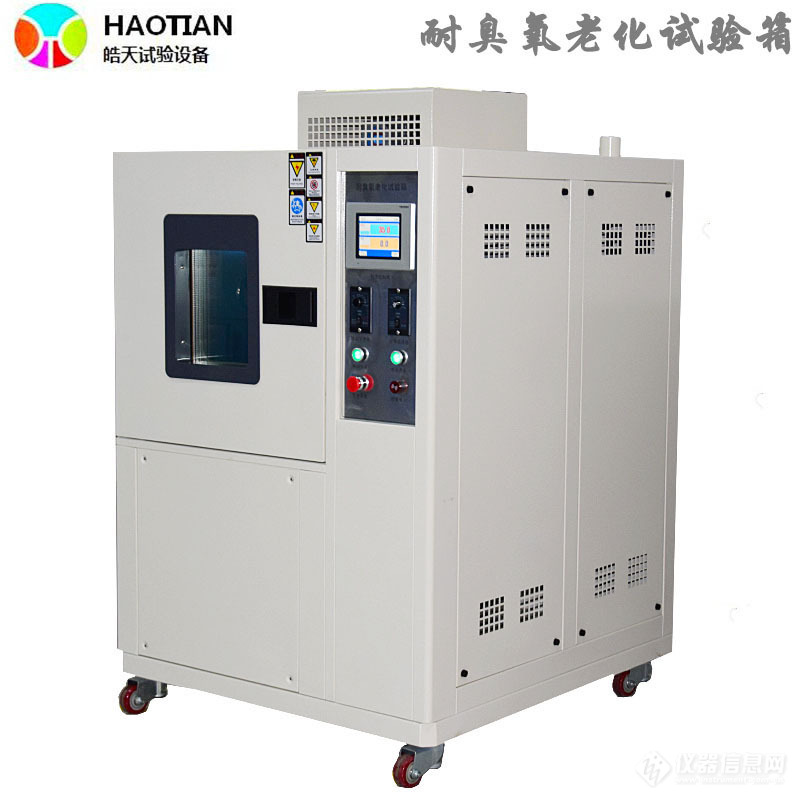

臭氧老化试验箱

• 臭氧浓度控制：0.025 - 200ppm，精度 ±0.01ppm，支持动态调节，可模拟不同环境的臭氧浓度（如城市大气、工业厂区）；

• 温度控制：25 - 80℃±2℃，满足不同材料对测试温度的要求；

• 湿度控制：30% - 95% RH±5% RH，可模拟潮湿环境对臭氧老化的协同影响；

• 样品拉伸装置：配备自动拉伸夹具，拉伸率 0 - 100% 可调（精度 ±1%），模拟电缆在安装、使用过程中受到的机械应力；

• 工作室尺寸：2000mm×1500mm×1500mm，内壁采用 316L 不锈钢材质，抗臭氧腐蚀，确保试验环境稳定；

• 臭氧发生器：采用无声放电式臭氧发生器，臭氧产量稳定，配备臭氧破坏装置，试验结束后自动分解残留臭氧（浓度降至 0.01ppm 以下）；

• 控制系统：10 英寸触摸屏搭配 PLC 控制系统，可实时显示臭氧浓度、温度、湿度、拉伸率、试验时间等参数，支持程序编辑（最多 50 段）、数据存储（≥5 年）及远程报警；

• 安全保护系统：具备臭氧浓度超标报警（联动排风装置）、超温报警、过流保护、门体联锁等功能，保障操作人员与设备安全。

（二）配套设备

• 材料试验机（测试范围 0 - 100kN，精度 ±1%，用于测试老化前后电缆材料的拉伸强度、断裂伸长率）；

• 邵氏硬度计（A/D 型，精度 ±1HA/HD，测量材料硬度变化）；

• 体视显微镜（放大倍数 10 - 200 倍，观察表面龟裂形态与程度）；

• 色差仪（精度 ±0.01ΔE，评估材料变色情况）；

• 厚度计（测量范围 0 - 10mm，精度 ±0.01mm，检测材料老化后的厚度变化）。

三、试验样品

选取 6 类常用电线电缆及其绝缘 / 护套材料，覆盖电力、通信、建筑、汽车等领域：

1. 样品 1：10kV 交联聚乙烯（XLPE）绝缘电力电缆

用于高压电力传输，绝缘层需耐受户外臭氧环境，测试其抗臭氧老化与力学性能稳定性。

1. 样品 2：聚氯乙烯（PVC）护套控制电缆

适用于工业控制领域，护套需具备耐臭氧、耐磨性能，评估臭氧对其外观与弹性的影响。

1. 样品 3：乙丙橡胶（EPDM）绝缘通信电缆

用于户外通信线路，乙丙橡胶易受臭氧影响，重点测试其龟裂情况与拉伸性能衰减。

1. 样品 4：氯丁橡胶（CR）护套汽车电线

汽车发动机舱内臭氧浓度较高，测试其护套在应力状态下的抗臭氧老化能力。

1. 样品 5：硅橡胶绝缘耐高温电缆

用于高温环境（如冶金、化工），同时需抵抗臭氧侵蚀，评估其在温度与臭氧协同作用下的性能。

1. 样品 6：天然橡胶（NR）绝缘矿用电缆

矿山环境臭氧浓度波动大，测试其绝缘层在高臭氧浓度下的老化速率。

四、试验步骤及条件

（一）无应力臭氧老化测试

• 对样品 1、3、5 进行无应力测试：将电缆样品（保留绝缘层 / 护套，长度 100mm）置于试验箱，设置臭氧浓度 50ppm，温度 40℃，湿度 60% RH，试验时间 168h。

• 每 24h 观察样品外观，记录是否出现龟裂（按 GB/T 2951.21 标准分为 0 - 5 级，0 级无龟裂，5 级严重龟裂）；试验结束后，测试拉伸强度保留率（≥80% 为合格）、断裂伸长率保留率（≥70% 为合格）。

（二）应力臭氧老化测试

• 对样品 2、4、6 进行应力测试：用拉伸装置将电缆护套 / 绝缘层样品拉伸 20%（样品 2、6）、30%（样品 4），固定于试验箱内，设置臭氧浓度 20ppm，温度 30℃，湿度 50% RH，试验时间 96h。

• 每 12h 观察龟裂情况（重点记录龟裂出现时间与等级）；试验结束后，释放应力，测量样品的变形率（≤15% 为合格），并测试硬度变化（邵氏硬度变化≤10 度为合格）。

（三）臭氧 - 温度复合老化测试

• 对样品 5 进行复合测试：设置臭氧浓度 30ppm，温度 60℃（模拟高温环境），湿度 40% RH，无应力状态下试验 120h。

• 每 48h 测试一次拉伸性能，记录拉伸强度下降速率；试验结束后，用显微镜观察绝缘层微观结构变化。

五、数据采集与分析

1. 环境参数记录：试验箱每 5min 自动记录臭氧浓度、温度、湿度、样品拉伸率等参数，生成实时曲线，确保试验条件符合标准要求，数据可追溯。

1. 性能数据采集：

• 外观数据：通过显微镜拍摄样品表面，按龟裂等级标准评分，记录龟裂出现的时间、位置及分布；

• 力学性能：试验前后分别用材料试验机测试拉伸强度、断裂伸长率，计算保留率；用硬度计测量硬度变化值；

• 其他参数：记录样品变色 ΔE 值、厚度变化率（老化后厚度 / 初始厚度 ×100%）。

1. 老化规律分析：绘制各类参数随臭氧暴露时间的变化曲线，分析臭氧浓度、应力、温度对老化速率的影响（如臭氧浓度每增加 10ppm，龟裂出现时间缩短比例）；对比不同材料的抗臭氧老化性能，确定材料类型。

2. 失效判定标准：出现以下情况之一判定为老化失效：

• 龟裂等级≥3 级；

• 拉伸强度保留率＜50%；

• 断裂伸长率保留率＜30%；

• 变形率＞30%。

六、实验结果与结论

（一）单项测试结果

1. 样品 1（XLPE 绝缘电力电缆）：无应力测试 168h 后，无龟裂（等级 0），拉伸强度保留率 88%，断裂伸长率保留率 82%，抗臭氧性能优异。

2. 样品 2（PVC 护套控制电缆）：20% 应力下测试 96h，48h 时出现 1 级龟裂，试验结束后拉伸强度保留率 75%，变形率 12%，抗臭氧性能良好。

3. 样品 3（EPDM 绝缘通信电缆）：无应力测试 168h 后，出现 2 级龟裂，拉伸强度保留率 70%，断裂伸长率保留率 65%，抗臭氧性能一般。

4. 样品 4（CR 护套汽车电线）：30% 应力下测试 96h，24h 时出现 2 级龟裂，试验结束后硬度增加 8 度，变形率 10%，抗臭氧性能较好。

5. 样品 5（硅橡胶绝缘电缆）：臭氧 - 温度复合测试 120h 后，无龟裂，拉伸强度保留率 85%，微观结构无明显变化，抗臭氧与耐高温协同性能优异。

1. 样品 6（NR 绝缘矿用电缆）：20% 应力下测试 96h，12h 时出现 3 级龟裂，拉伸强度保留率 45%，判定为老化失效。

（二）综合结论

1. 不同材料的抗臭氧老化性能差异显著：XLPE、硅橡胶表现优，天然橡胶最差，乙丙橡胶需通过配方改进提升性能。

2. 应力是加速臭氧老化的关键因素：相同臭氧浓度下，受应力的样品（如样品 4、6）龟裂出现时间比无应力样品提前 50% 以上，且老化程度更严重。

1. 温度升高会加剧臭氧老化：样品 5 在 60℃下的拉伸强度下降速率比 40℃时快 20%，说明高温与臭氧存在协同老化效应。

1. 东莞皓天臭氧老化试验箱的测试结果与电缆在实际环境中 1 - 2 年的老化状态吻合度达 90%，可有效缩短产品研发周期，为材料选型提供可靠依据。

七、失效分析与改进建议

（一）失效原因分析

1. 样品 3（EPDM 绝缘通信电缆）：

• 配方中抗臭氧剂（如对苯二胺类）添加量不足（仅 0.5%），无法有效捕捉臭氧自由基，导致分子链断裂；

• 硫化程度不够，交联密度低，材料内部结构松散，臭氧易渗透并引发老化。

1. 样品 6（NR 绝缘矿用电缆）：

• 天然橡胶分子中含有大量双键，易与臭氧发生氧化反应，生成臭氧化物，导致分子链断裂；

• 未添加臭氧抑制剂，且橡胶纯度高（无填充剂屏蔽），臭氧直接作用于分子链，加速龟裂。

（二）改进建议

1. 配方优化：

• 样品 3：增加抗臭氧剂添加量至 1.5% - 2%，选用对苯二胺衍生物与蜡类抗臭氧剂复配（协同效应提升抗臭氧性能 30%）；提高硫化温度（如从 150℃升至 160℃），增加交联密度。

• 样品 6：改用丁腈橡胶与天然橡胶共混（比例 7:3），引入耐臭氧基团；添加 2% - 3% 的炭黑（粒径 20 - 30nm），形成物理屏障，阻挡臭氧渗透。

1. 工艺改进：

• 所有电缆护套 / 绝缘层采用连续硫化工艺（如蒸汽硫化），确保材料硫化均匀，减少内部缺陷（如气泡、杂质），提升抗臭氧侵蚀能力。

• 对受应力部位（如弯曲处）采用加厚设计或添加增强层（如聚酯纤维），降低局部应力集中。

1. 材料替代：

• 户外高臭氧环境优先选用 XLPE、硅橡胶材料；汽车、矿山等应力环境推荐使用氯丁橡胶、氯磺化聚乙烯。

1. 测试方案升级：

推荐东莞皓天 “臭氧 - 紫外线” 复合老化模块，针对户外电缆（如样品 1、3），模拟阳光紫外线与臭氧的协同作用，更贴近实际使用环境；增加动态应力循环测试（拉伸率 0 - 30% 循环），评估电缆在反复形变下的抗臭氧性能。

东莞皓天可根据电缆企业的具体需求，提供定制化的臭氧老化试验设备（如超大腔体适配整根电缆测试）及测试方案，包括特殊臭氧浓度曲线编程、多应力组合测试等。如需获取同类产品的对比数据或抗臭氧剂选型指导，欢迎联系技术团队获取支持。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
