《试验箱在智能交通信号灯领域的可靠性测试》

智能交通信号灯作为城市交通秩序的核心管控设备，其运行可靠性直接关系到道路通行效率与交通安全。这类设备长期暴露在户外，需承受温度、暴雨、沙尘、紫外线辐射等复杂环境的考验，同时还可能面临电压波动、振动冲击等干扰。试验箱通过模拟各类严苛环境，可系统评估智能交通信号灯的耐用性与稳定性，为产品优化提供科学依据。以下通过规范测试流程，解析试验箱在该领域的应用价值。

一、试验目的

本次试验旨在借助试验箱模拟智能交通信号灯的典型户外使用环境（如高低温、强降雨、沙尘侵袭、紫外线老化、电压波动、振动冲击等），测试其核心功能（如灯光亮度、色彩准确性、信号切换响应速度、通信稳定性）的可靠性与衰减程度。通过量化评估信号灯在环境应力下的参数变化（如亮度从 5000cd/m² 降至 3000cd/m² 的时间），验证其是否符合行业标准（如 GB 14887-2016《道路交通信号灯》），为信号灯的材料选型、结构设计（如密封防护）及电路优化提供数据支撑，提升其在复杂环境下的使用寿命与运行稳定性。

二、实验 / 设备条件

（一）核心试验设备

1. 高低温试验箱：温度范围 - 40℃~70℃，支持温度循环（如 - 30℃→25℃→60℃），模拟北方严寒、南方酷暑等温度环境。

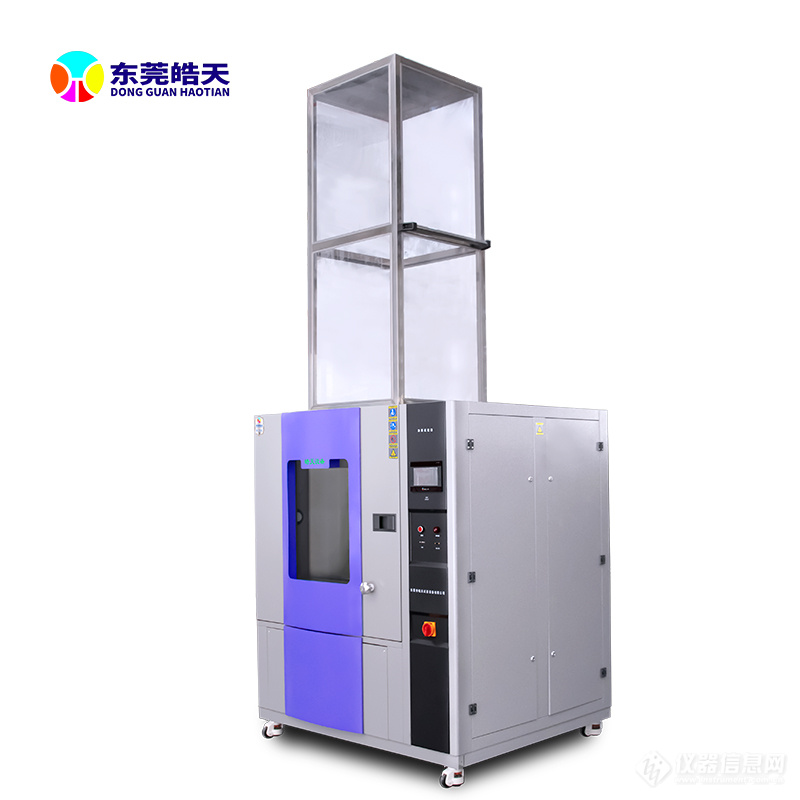

2. 淋雨试验箱：可模拟不同降雨强度（5~100mm/h）和角度（0°~360°），测试信号灯的防水密封性能，符合 IPX5/IPX6 防水等级测试要求。

1. 沙尘试验箱：沙尘浓度 0~10g/m³ 可调，沙尘颗粒直径 1~100μm，模拟沙尘暴等恶劣天气对信号灯的侵蚀。

1. 紫外线老化试验箱：紫外线波长 280~400nm，辐照度 0.5~2.0W/m²，模拟阳光紫外线对信号灯外壳及灯罩的老化作用。

2. 振动试验箱：频率范围 10~500Hz，加速度 30g，模拟信号灯运输及安装过程中的振动冲击。

3. 电源模拟器：可模拟电压波动（AC 180~240V）、瞬时断电（0~10 秒）等情况，测试信号灯的抗电网干扰能力。

1. 光学性能测试系统：含亮度计（精度 ±3%）、色彩分析仪（支持 CIE 1931 色彩空间），用于量化灯光参数。

（二）辅助设备

万用表（检测电路通断及电压稳定性）、网络测试仪（评估信号灯与交通控制系统的通信延迟）、红外热像仪（监测信号灯工作时的温度分布）。

三、试验样品

选取 3 类主流智能交通信号灯，每类含 2 个品牌（A 为专业交通设备品牌，B 为通用电子设备品牌）：

1. 机动车信号灯：A1（LED 光源，直径 300mm）、B1（LED 光源，直径 300mm），重点测试红、黄、绿三色灯光的亮度稳定性与切换响应速度；

1. 行人信号灯：A2（LED 光源，带倒计时显示）、B2（LED 光源，带倒计时显示），重点测试倒计时显示的准确性及灯光可视角度；

1. 非机动车信号灯：A3（LED 光源，箭头指示）、B3（LED 光源，箭头指示），重点测试箭头图案的清晰度及抗干扰能力。

四、试验步骤及条件

（一）初始性能基准测试

在标准环境（25℃、50% RH）下，对样品进行初始参数记录：

• 亮度：红、黄、绿三色灯光的中心亮度（要求≥5000cd/m²）及均匀性（≥80%）；

• 色彩准确性：红色（波长 620~625nm）、黄色（590~595nm）、绿色（505~510nm）的波长偏差（要求≤5nm）；

• 响应速度：信号灯从一种状态切换至另一种状态的时间（要求≤0.1 秒）；

• 通信延迟：与交通控制系统的信号传输延迟（要求≤1 秒）。

（二）高低温测试

1. 低温存储：将样品置于 - 40℃环境中存放 48 小时，取出后在常温下恢复 2 小时，测试灯光是否正常点亮及亮度衰减情况；

1. 高温运行：在 60℃环境下让信号灯连续工作 100 小时，每 20 小时测试亮度、色彩及电路稳定性；

1. 温度循环：-30℃（2 小时）→25℃（1 小时）→60℃（2 小时）→25℃（1 小时），重复 30 次，测试是否出现灯罩开裂、灯光闪烁等问题。

（三）淋雨与沙尘测试

1. 淋雨测试：采用 IPX6 等级测试条件（喷水流量 100L/min，压力 100kPa），从各个方向对信号灯喷水 30 分钟，测试内部是否进水及灯光是否受影响；

1. 沙尘测试：在沙尘浓度 5g/m³ 的环境中放置 24 小时，期间每 8 小时启动信号灯工作 1 小时，测试沙尘是否进入内部及对灯光投射的影响。

（四）紫外线老化与振动测试

1. 紫外线老化：将样品暴露在紫外线老化试验箱中，辐照度 1.0W/m²，持续照射 500 小时，测试外壳及灯罩的变色、开裂情况，以及灯光透过率变化；

1. 振动测试：将样品固定在振动试验箱，10~300Hz 扫频振动 4 小时，测试信号灯与支架的连接是否松动、内部线路是否脱落。

（五）电源干扰与长期运行测试

1. 电源干扰：用电源模拟器模拟电压波动（180V→240V→180V，每分钟循环 1 次）及瞬时断电（5 秒 / 次，每小时 1 次），持续 24 小时，测试信号灯是否出现死机、误动作；

1. 长期运行：在标准环境下让信号灯按照 “红→黄→绿” 循环模式连续工作 5000 小时，每 500 小时测试亮度衰减、色彩偏移及通信稳定性。

五、数据采集与分析

1. 环境参数记录：试验箱自动存储温度、湿度、沙尘浓度、紫外线辐照度等数据，确保测试条件可追溯。

1. 性能数据采集：

• 光学参数：用亮度计、色彩分析仪每 4 小时记录一次各颜色灯光的亮度、波长偏差，计算衰减率（如（初始值 - 测试值）/ 初始值 ×100%）；

• 功能异常：统计信号灯闪烁、误切换、通信中断等故障的出现时间与频率；

• 结构变化：记录外壳开裂、灯罩变色、连接松动等现象的程度及出现时间；

• 耐用性：记录长期运行后亮度降至初始值 70% 的时间（行业标准要求≥10000 小时）。

1. 对比分析：用折线图对比 A、B 品牌在不同环境下的性能衰减曲线，用饼图展示各类故障的占比差异，分析环境因素对可靠性的影响权重。

六、实验结果与结论

（一）单项测试结果

1. 高低温测试：

• A1 机动车信号灯在 - 40℃存储后亮度衰减 10%，60℃连续运行 100 小时后衰减 15%，无其他异常；B1 在 - 40℃存储后出现 1 盏绿灯不亮，60℃运行 80 小时后出现灯光闪烁。

• 温度循环测试中，A 品牌样品无结构损坏，B3 非机动车信号灯在第 25 次循环后灯罩出现裂纹。

1. 淋雨与沙尘测试：

• A 类样品经淋雨测试后内部无进水，B2 行人信号灯因密封胶条老化出现渗水，导致倒计时显示模糊；

• 沙尘测试后，A3 信号灯内部无明显沙尘堆积，B1 因散热孔设计不合理，内部进入少量沙尘，灯光投射出现阴影。

1. 紫外线老化与振动测试：

• 紫外线老化后，A 品牌外壳变色程度轻（ΔE≤3），灯罩透光率下降 5%；B 品牌外壳变色明显（ΔE=8），灯罩透光率下降 20%；

• 振动测试后，A 类样品连接稳固，B2 行人信号灯倒计时显示屏与主体出现松动。

1. 电源干扰与长期运行测试：

• 电源干扰测试中，A 品牌信号灯无异常，B3 非机动车信号灯在电压波动时出现通信中断（平均每小时 2 次）；

• 长期运行 5000 小时后，A1 亮度降至初始值的 85%，B1 降至 65%，且 B1 出现 3 次误切换。

（二）总体结论

试验箱通过多环境模拟，清晰展现了不同品牌智能交通信号灯的可靠性差异：

• 专业交通设备品牌（A 类）在密封防护（如采用硅橡胶密封圈）、耐高低温元器件（如宽温域 LED 芯片）、抗老化材料（如抗 UV 灯罩）的选用上更具优势，在各类环境下性能衰减率低于 20%，符合长期户外使用需求；

• 通用电子设备品牌（B 类）在常规环境下基本能满足功能要求，但在复杂环境应力下（如低温、沙尘、紫外线老化）易出现结构损坏或功能故障，可靠性约为 A 类的 60%。

试验结果表明，试验箱能有效评估智能交通信号灯的环境适应能力，为产品选型、研发改进及行业标准完善提供关键依据。

七、失效分析与改进建议

（一）失效原因分析

1. B 类产品核心问题：

• 密封性能不足：B2 行人信号灯采用普通橡胶密封胶条，高温高湿环境下易老化，导致防水失效；

• 材料耐候性差：B 品牌信号灯外壳选用普通 ABS 塑料，未添加抗 UV 添加剂，紫外线照射后易变色开裂；

• 电路抗干扰弱：B3 非机动车信号灯的电源模块未设计稳压电路，电压波动时易出现通信中断；

• 结构设计不合理：B1 机动车信号灯的散热孔未设置防尘网，沙尘易进入内部影响光学性能。

1. 共性优化空间：

• 灯光均匀性：大直径信号灯（如 300mm）边缘亮度普遍低于中心（A1 边缘亮度为中心的 82%，B1 为 75%），需优化 LED 灯珠排列；

• 长期运行稳定性：LED 光源在高温下亮度衰减较快，需改进散热结构（如增加散热鳍片）。

（二）改进建议

1. 材料与结构升级：

• 强制要求户外交通信号灯采用耐候性材料，外壳选用添加抗 UV 剂的 PC/ABS 合金，灯罩采用高透光率抗老化玻璃；

• 密封设计升级为 IP66 防护等级，采用硅橡胶密封圈并增加防水胶涂层，散热孔设置金属防尘网。

1. 电路与软件优化：

• 电源模块增加稳压电路和浪涌保护装置，确保在 AC 160~260V 电压范围内稳定工作；

• 开发灯光亮度补偿算法，根据 LED 老化程度自动调节电流，维持亮度稳定；

• 增加故障自诊断功能，出现异常时自动向交通控制系统发送报警信号。

1. 测试标准完善：

• 建议在行业标准中加入 “-40℃~70℃温度循环 + 紫外线老化” 复合测试，更贴近北方严寒与强日照地区的使用场景；

• 对智能交通信号灯实施 “10000 小时长期运行认证”，标注亮度衰减曲线和平均工作时间（MTBF）。

以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
