医药包装材料的力学性能直接关系到药品在运输、储存及使用过程中的安全性与稳定性。撕拉力测试作为评估包装材料抗撕裂性能的核心指标，能够量化材料在应力集中区域的抗裂能力，为包装设计优化和质量控制提供科学依据。山东泉科瑞达ETT-02医药包装撕拉力测试仪凭借其高精度、多功能性和合规性设计，已成为医药行业包装材料检测的标杆设备。本文将系统阐述其检测方法及常用标准，并结合实际应用案例分析其技术优势。

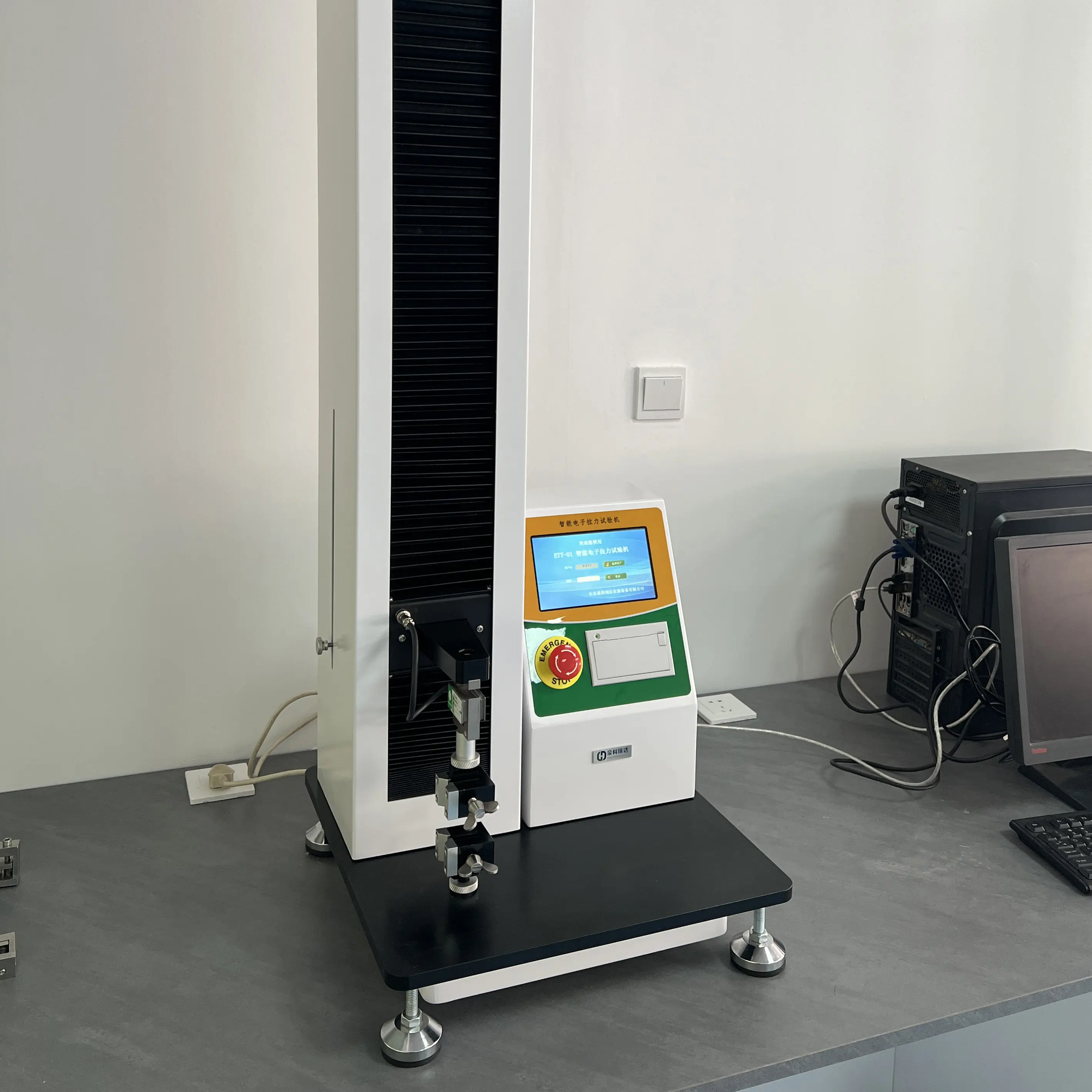

ETT-02医药包装撕拉力测试仪的技术特性

ETT-02是一款集成拉伸、剥离、撕裂、热封强度、穿刺等10余种测试功能的电子拉力试验机，其核心优势包括：

1. 高精度测量系统：采用0.3级进口力值传感器，分辨率达0.0001N，示值误差≤±0.5%，满足医药包装对微小力值的高精度要求。

2. 多功能测试模式：支持直角撕裂、裤形撕裂、180°剥离等多种撕裂试验方法，覆盖从薄膜到复合材料的多样化测试需求。

3. 智能化操作与数据管理：7寸触控屏搭配专业软件，可自动生成符合GMP规范的检测报告，支持数据溯源、多级权限管理及审计追踪功能。

4. 环境适应性设计：可选配恒温恒湿测试舱，模拟高温（80℃）或低温（-40℃）环境，评估材料在极端条件下的稳定性。

检测方法与标准化流程

1. 直角撕裂性能测试（QB/T 1130标准）

试验目的：评估塑料材料在直角受力条件下的抗撕裂能力，适用于药用塑料硬片、复合膜等包装材料。

试验步骤：

1. 试样制备：按标准切割成直角状矩形试样，边长为75mm×50mm，厚度≤1mm，确保切口平滑无损伤。

2. 设备校准：使用第三方机构校准的力值传感器和位移传感器，确保测试精度。

3. 参数设置：选择直角撕裂测试程序，设置拉伸速度为50mm/min，夹具间距100mm。

4. 测试执行：将试样固定于夹具，启动设备自动施加拉力，记录撕裂过程中的最大力值及裂纹扩展路径。

5. 数据分析：计算撕裂强度（最大力值/试样厚度），取纵、横向各5个试样的算术平均值作为最终结果。

案例应用：某药企使用ETT-02测试PVC/PVDC复合膜的直角撕裂强度，纵向撕裂强度达45N/mm，横向为42N/mm，符合设计要求，有效指导了生产工艺优化。

2. 剥离强度测试（GB/T 2792标准）

试验目的：量化复合膜层间粘接强度，适用于铝箔复合袋、冷成型硬片等包装形式。

试验步骤：

1. 试样制备：沿纵、横方向裁取15mm宽的复合膜试样，预剥离50mm后固定于夹具。

2. 参数设置：选择180°剥离测试模式，设置速度为300mm/min±30mm/min。

3. 测试执行：启动设备，记录剥离过程中的力值变化曲线。

4. 数据分析：计算剥离强度平均值，离散度＞15%时需排查原因（如胶粘剂分布不均）。

案例应用：某乳制品企业通过ETT-02测试无菌砖卷膜的剥离强度，发现复合牢度与阻隔性呈正相关，指导供应商优化了胶粘剂配方，产品合格率提升15%。

3. 热封强度测试（2025药典通则4008标准）

试验目的：评估塑料热合层的密封性能，适用于药用铝箔复合袋、泡罩包装等。

试验步骤：

1. 试样制备：从热封部位裁取15mm宽试样，确保热封线位于夹具中心。

2. 参数设置：选择热封强度测试程序，设置速度为100mm/min±10mm/min。

3. 测试执行：启动设备，记录热封层分离时的最大力值。

4. 判定标准：热封强度平均值需≥7.0N/15mm（如药用铝箔复合袋）。

案例应用：某药企使用ETT-02测试口服固体塑料瓶热合封口垫片的热封强度，结果为8.2N/15mm，满足药典要求，确保了包装密封性。

常用标准体系

ETT-02测试仪严格遵循国内外医药包装检测标准，包括：

1. 国家标准：GB/T 1040《塑料拉伸性能测试》、GB/T 2792《胶粘带剥离强度测定》、QB/T 1130《塑料直角撕裂性能试验方法》。

2. 行业标准：YBB00212005《药用铝箔》、YBB00232005《塑料硬片》等药包材标准。

3. 国际标准：ISO 37《橡胶和塑料拉伸性能测定》、ASTM D3330《胶粘带剥离强度标准试验方法》。

4. 药典规范：《中国药典》通则4005（拉伸强度）、4008（热合强度）、4004（剥离强度）等条款。

结论

山东泉科瑞达ETT-02医药包装撕拉力测试仪凭借其高精度、多功能性和合规性设计，已成为医药行业包装材料力学性能检测的设备。通过标准化测试方法和严格遵循国内外标准，ETT-02不仅为药品包装质量提供了可靠保障，还推动了包装材料研发与生产工艺的持续优化。
